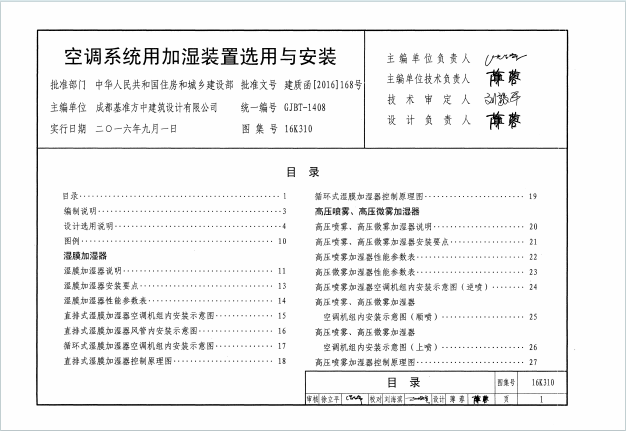

《16K310 空调系统用加湿装置选用与安装》是国家建筑标准设计图集，于 2016 年 9 月 1 日实施，由中华人民共和国住房和城乡建设部批准，中国建筑标准设计研究院组织编制，成都基准方中建筑设计有限公司主编。

一、编制依据与适用范围

编制依据：依据《住房城乡建设部关于印发〈二〇一五年国家建筑标准设计编制工作计划〉的通知》及《空调设备用加湿器》《供暖通风与空气调节术语标准》《生活饮用水卫生标准》等多项国家标准规范编制。当依据的标准规范修订或有新规范实施时，需复核本图集相关内容后选用。
适用范围：适用于一般民用建筑及工业建筑舒适性空调系统中加湿装置的选用和施工安装，供设计师及安装人员参考，不适用于携带式家用加湿器、医用蒸发器、空气洗涤器及工艺加湿系统。

二、核心内容

加湿装置分类与原理
- 分类：按加湿方式分为汽化式（湿膜加湿器）、水喷雾式（高压喷雾加湿器、高压微雾加湿器）、蒸汽式（干蒸汽加湿器、电阻（电热）式加湿器、电极式加湿器、间接蒸汽加湿器）。
- 加湿方式：包括等焓加湿（湿膜、高压喷雾、高压微雾加湿器）和等温加湿（干蒸汽、电阻（电热）式、电极式、间接蒸汽加湿器）。
设计选用要点
- 加湿量计算：公式为 $W = Q \times 1.2 \times (d_{2} - d_{1})$ ，其中 $W$ 为加湿量（kg/h）， $Q$ 为通过加湿器的风量（m³/h），1.2 为空气密度（kg/m³）， $d_{2}$ 、 $d_{1}$ 分别为加湿后、前空气含湿量 [kg/ (kg・干空气)]。
- 选型原则：根据当地气候、能源供应、加湿量需求等综合选择；有蒸汽源时优先选蒸汽源加湿器；对湿度和控制精度要求高时可选电阻（电热）式或电极式；要求不高时可选高压喷雾、高压微雾加湿器；医院等卫生要求严格场所宜用间接蒸汽加湿器。
- 水质与蒸汽压力要求：不同类型加湿器对水质（硬度、pH 值等）和蒸汽压力有明确规定，如湿膜加湿器要求水质硬度≤100mg/L、pH 值 6.5-8.5；干蒸汽加湿器蒸汽压力 0.02-0.4MPa 等。

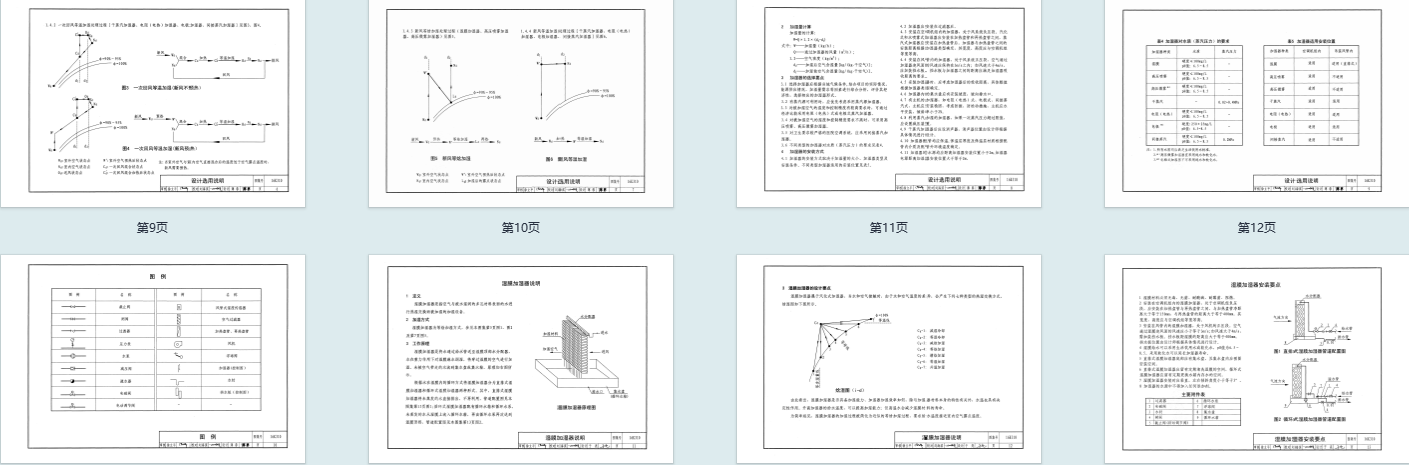

安装要点
- 安装位置：加湿器应安装在过滤器后；空调机组内的加湿器处于负压段，汽化式和水喷雾式安装在加热与再热盘管之间，蒸汽式在加热盘管后；风管内的处于正压段，风速大于 4m/s 时需加装挡水板。
- 具体要求：不同类型加湿器有各自安装距离要求（如湿膜与加热盘管净距≥150mm，与再热盘管≥400mm）；主机安装需稳固、水平，考虑防振；配管需保温，水源距安装位置＜3m，电源距≥2m 等。

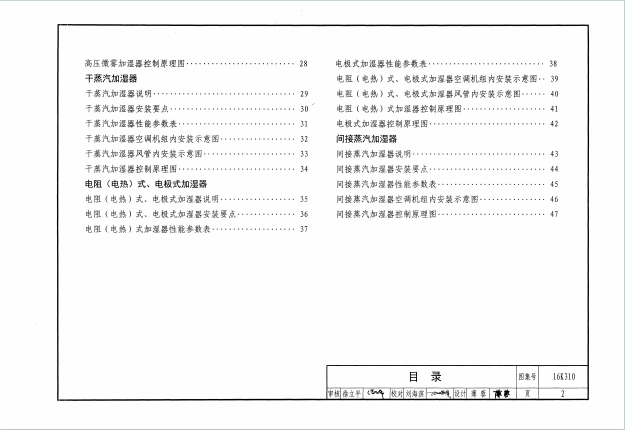

各类加湿器详细内容
- 湿膜加湿器：分直排式和循环式，等焓加湿，性能参数含加湿量、饱和效率、压降等，提供安装示意图及控制原理图（开关控制）。
- 高压喷雾 / 微雾加湿器：等焓加湿，通过高压将水雾化，性能参数包括喷雾量、耗电量等，安装需设挡水板，控制为开关控制。
- 干蒸汽加湿器：等温加湿，采用外部汽源，经汽水分离装置获得干燥蒸汽，性能参数与蒸汽压力相关，安装需考虑吸收距离，控制可开关或比例调节。
- 电阻（电热）式 / 电极式加湿器：等温加湿，前者用电热管加热水，后者以水为电阻通电产汽，性能参数含额定蒸汽量、耗电量等，安装需注意主机与喷管连接，控制可开关或比例调节。
- 间接蒸汽加湿器：等温加湿，利用一次蒸汽加热水产生二次蒸汽，性能参数含额定蒸汽量、管径等，安装需保证管道坡度，控制可开关或比例调节。
图例与控制
- 图例：明确了阀门、传感器、过滤器、加热盘管等设备的图示符号。
- 控制原理：各类加湿器均有对应的控制
