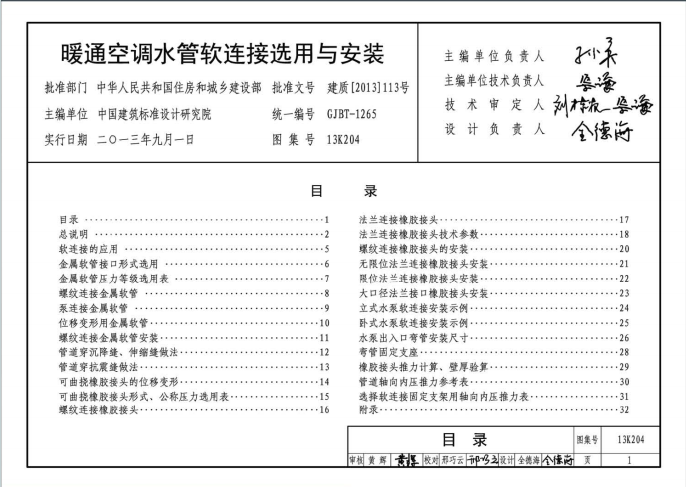

一、编制依据与适用范围

• 编制依据：依据《住房和城乡建设部关于印发 2013 年国家建筑标准设计编制工作计划的通知》及《民用建筑供暖通风与空气调节设计规范》《通风与空调工程施工规范》等多项现行国家标准规范编制。当依据的标准规范修订或有新规范实施时，需复核本图集相关内容后选用。
• 适用范围：适用于民用建筑供暖、供冷工程，公称直径≤400mm、工作压力≤1.6MPa、介质为水或水溶液的冷热媒管道软连接的选用与安装。

二、核心内容

1. 软连接分类与特征
   • 分类：分为金属软管和可曲挠橡胶接头。金属软管由波纹管、管接头等构成；可曲挠橡胶接头由织物或其他材料增强的橡胶件与活接头或金属法兰等组成。
   • 特征：金属软管适用于横（径）向、角向变形，不适用轴向、扭转变形，不应直接埋地，避免腐蚀；可曲挠橡胶接头适用于横（径）向、角向、轴向变形，不适用扭转变形，不宜在室外曝晒或直接埋地，不应在负压管道上使用。
2. 软连接的应用场景与选用
   • 应用场景：包括隔振降噪（靠近振动设备安装）、补偿位移（连接穿过沉降缝等的管道）、安装偏差补偿（设备小管径接口与管道对接偏差）、管道应力防护（保护管系中重要阀门、仪表等）。
   • 选用原则：根据系统工作压力、介质温度、管径等参数选择，如隔振降噪时大管径、高压力、高温系统优先用金属软管，小管径、低压力系统优先用可曲挠橡胶接头；补偿位移优先用金属软管。

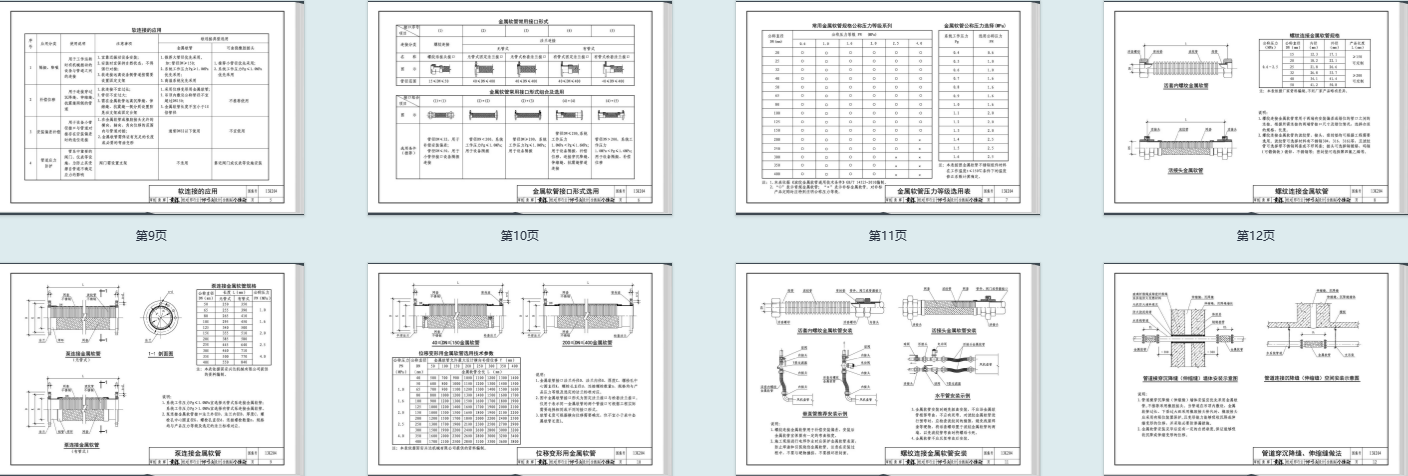

3. 金属软管相关要求
   • 接口形式：有螺纹连接、法兰连接（含无管式、有管式的固定和松套法兰接口）等，不同接口组合适用于不同管径和压力范围。
   • 压力等级：根据公称直径和系统工作压力选用，有 0.6MPa、1.0MPa 等多个等级，选用时需考虑温度修正系数。
   • 安装：螺纹连接用于小口径偏差补偿，安装需保留弯曲裕度；泵连接时根据压力选择无管式或有管式；位移变形用金属软管需按横向补偿位移选用，长度需满足要求。
4. 可曲挠橡胶接头相关要求
   • 形式与压力：有法兰连接、螺纹连接等形式，公称压力根据系统工作压力和介质温度选择，介质温度＜60℃时按不小于 1.5 倍系统工作压力，≥60℃时按不小于 2 倍。
   • 安装：螺纹连接用于小设备隔振；法兰连接时螺栓杆伸向管道法兰一侧，按对角加压拧紧，安装后宜为自然状态，大口径或高压力时需设限位装置。
5. 水泵软连接安装示例
   • 立式和卧式水泵软连接安装需考虑与设备、管道支架的关系，设置固定支架，距离软连接不宜超过 5m，不同管径和压力选用不同类型的软连接。
6. 推力计算与固定支架
   • 给出橡胶接头轴向推力计算方法和橡胶壁厚验算公式，提供管道轴向内压推力参考表和选择固定支架用的轴向内压推力表，方便确定固定支架承受荷载。
7. 附录内容
   • 包括管道穿隔震层时金属软管的选用与安装，涉及垂直和水平隔震连接的位移变形、连接方式、固定台架、配管移动车等，供相关技术人员参考。
