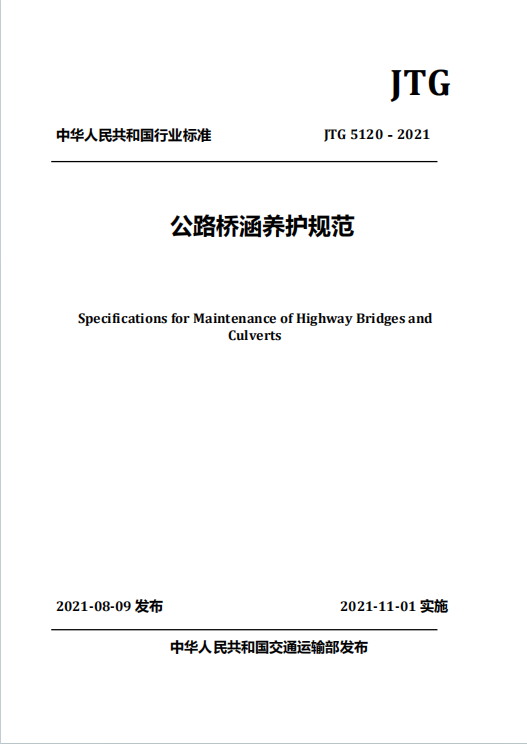

JTG5120-2021《公路桥涵养护规范》百度网盘PDF下载

一、总体框架与核心内容

1. 适用范围：适用于各等级公路桥涵的养护，特殊桥梁需制定专项规程。
2. 养护原则：遵循 “防治结合、科学养护、安全运行、保障畅通”，涵盖检查、监测、评定、维修、灾害防治等全流程。
3. 养护工程分类：分为预防养护、修复养护、专项养护和应急养护，针对不同技术状况等级（1-5 类）桥梁采取差异化措施。

二、桥梁检查与评定体系

1. 检查类型
   • 初始检查：新建 / 改建桥梁交付后 1 年内首次全面检测，作为后续养护基准。
   • 日常巡查：Ⅰ、Ⅱ 级桥梁每日 1 次，Ⅲ 级每周 1 次，重点关注桥面及安全保护区异常。
   • 经常检查：Ⅰ 级每月 1 次，Ⅱ 级每 2 个月 1 次，Ⅲ 级每季度 1 次，抵近观察结构表观病害。
   • 定期检查：Ⅰ 级每年 1 次，Ⅱ、Ⅲ 级不超过 3 年 1 次，全面评估技术状况。
   • 特殊检查：针对病害难判明、需加固或灾后桥梁，包含水下检测、承载力测试等。
2. 评定标准
   • 桥梁技术状况分为 1-5 类，对应 “完好” 到 “危险” 状态，结合缺损程度、裂缝宽度等指标判定。
   • 适应性评定涵盖承载能力、通行能力、抗灾害能力及耐久性，需结合检测数据与理论计算。

三、养护与维修技术

1. 桥面系：修补铺装裂缝、疏通排水、更换破损伸缩缝，注意防冻融与除冰盐腐蚀。
2. 上部结构
   • 梁桥：处理混凝土开裂、钢筋锈蚀，预应力梁需关注锚具密封与钢束锈蚀。
   • 拱桥：修复圬工砌体缺损，检查主拱圈变形及吊杆索力。
   • 钢结构桥：定期除锈涂装，更换松动铆钉 / 螺栓，监测焊缝裂纹。
   • 斜拉 / 悬索桥：维护拉索防护套、锚具防锈，调索 / 换索需评估索力与结构安全。
3. 下部结构：修补墩台裂缝、加固冲刷基础，处理锥坡沉陷与翼墙开裂。
4. 支座：清洁润滑、更换老化橡胶支座，修复锚栓松动或垫板破损。

四、灾害防治与应急处理

1. 水毁防治：汛期前检查调治构造物、河床冲刷，洪水期抛石护基，灾后清理淤积。
2. 冰害与冻害：机械清除桥面积冰，采用保温盲沟防治涎流冰，基础换填抗冻材料。
3. 泥石流与地震：加固边坡、设置拦挡坝，震后排查支座移位、墩柱裂缝，增设抗震设施。
4. 火灾与撞击：清理桥下可燃物，设置防撞设施，撞击后检测结构损伤并加固。

五、超重车辆过桥管理

1. 技术措施：检算结构承载力，必要时进行荷载试验，临时加固薄弱构件。
2. 管理要求：限定行驶路线与速度（≤5km/h），禁止桥上制动，事后复查结构状态。

六、涵洞养护要点

1. 检查频率：经常检查每季度 1 次，定期检查不超过 3 年 1 次，重点关注进出水口堵塞、基础冲刷。
2. 维修内容：清淤疏通、修补圬工砌体裂缝、更换破损止水带，高填土涵洞需监测沉降。

七、技术管理与档案

1. 档案管理：建立 “一桥一档”，包含设计、施工、检查、维修全周期资料。
2. 信息化与数据库：构建动态管理平台，整合静态数据（结构参数）与动态数据（病害发展），实现科学决策。

八、附录与工具

• 提供桥梁 / 涵洞基本状况卡片、检查记录表（初始 / 定期 / 经常 / 特殊），规范数据记录格式，便于养护追溯与评估。
