16G101 平法图集是行业通用标准，但二维图纸抽象难懂，梁柱墙节点锚固、搭接构造极易理解偏差，常造成算量出错、下料浪费、现场绑扎返工。《钢筋平法图集三维速查》依托 16G101 全系列标准，以三维可视化方式拆解构件，厘清抽样与翻样核心差异，为造价、翻样、现场施工人员提供一站式识图算量解决方案。

一、厘清钢筋抽样与翻样核心区别，规避造价偏差

很多工程人员混淆钢筋抽样、钢筋翻样概念，直接导致工程量误差，本速查手册重点区分两大工作逻辑：

钢筋抽样（预算造价用）：以地方定额定尺为标准，仅按图纸外形尺寸计算，不考虑钢筋排布间隙、弯曲调整值；如图纸标注 Φ6 钢筋，无合同约定时按 0.222kg/m 理论重量核算。
钢筋翻（下料施工用）：以钢材实际出厂定尺为准，兼顾钢筋排布、保护层间隙、弯曲损耗，翻样长度 = 抽样长度 – 弯曲调整值；现场替换 Φ6.5 代料时，统一按 0.260kg/m 计重。

二者工程量差值约千分之八，手册配套各地定额计算规则，从源头杜绝结算争议。

二、梁柱墙板全构件三维可视化识图，降低识图门槛

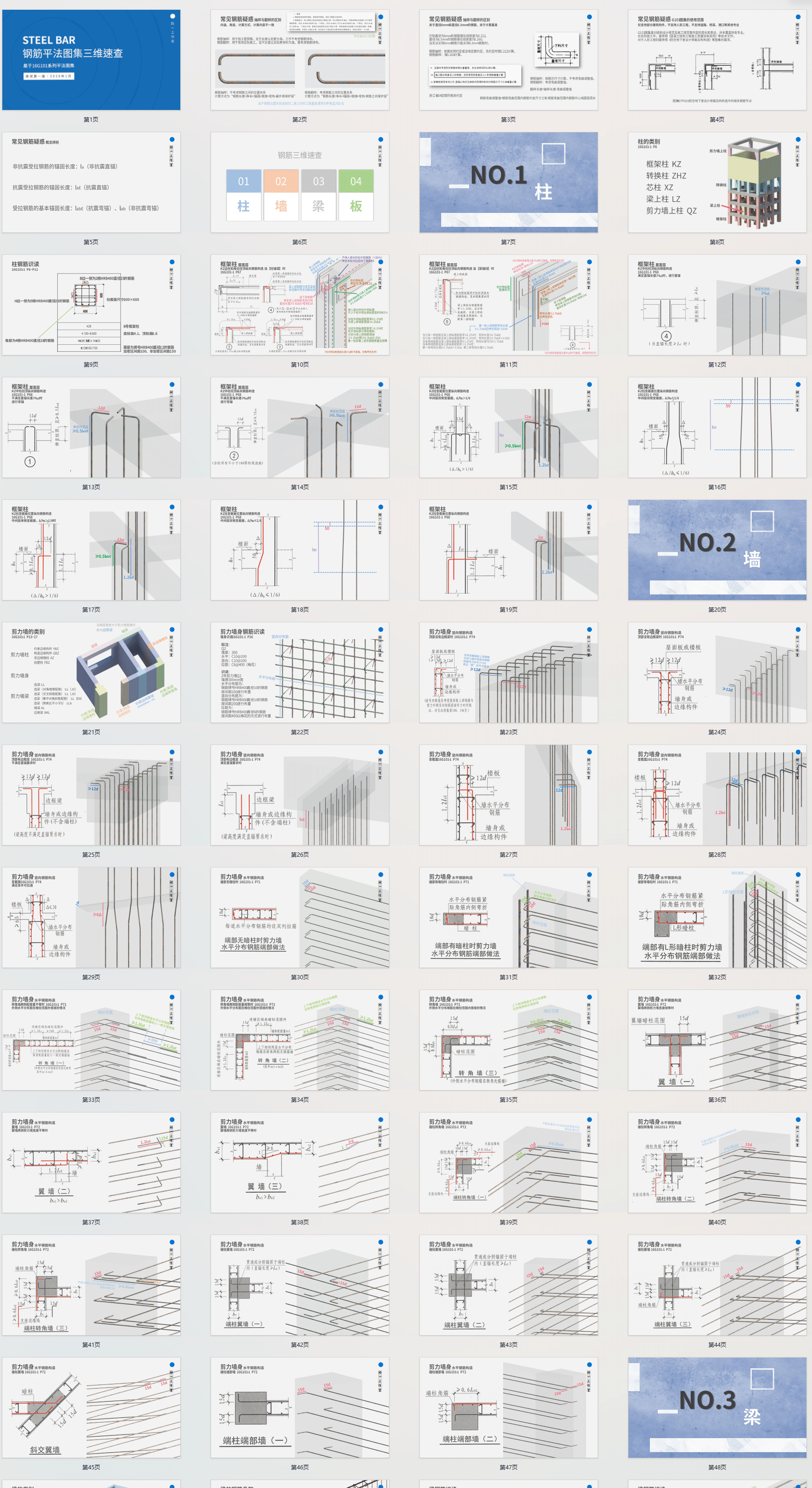

手册完整覆盖框架柱、剪力墙、框架梁、非框架梁、楼板五大核心构件，全部采用三维剖切模型还原钢筋空间排布，告别二维图纸脑补难题。

1. 框架柱三维节点详解

区分 KZ、QZ、LZ、转换柱等类别，拆解中柱、边柱、角柱柱顶构造，清晰展示柱锚梁、梁锚柱两种锚固做法，标注 1.5laE、0.4labE、12d 等锚固弯折参数，同时给出变截面纵筋排布规范。

2. 剪力墙系统完整拆解

划分约束边缘构件、构造边缘构件、连梁、暗梁，展示墙身水平、竖向筋搭接、转角 / 翼墙 / 端柱锚固三维模型，明确梅花拉筋、楼层变截面施工做法。

3. 梁、板标准化构造速查

楼层框架梁、屋面框架梁、悬挑梁支座锚固、高低差节点全部三维呈现；区分板底筋、支座负筋锚固规则，明确铰接、充分利用抗拉两种锚固长度取值标准，所有节点同步匹配 16G101 对应页码，方便对照图集核验。

三、落地工程全流程应用价值

1. 造价算量提质增效

对照三维模型快速识别漏算锚固、搭接、弯钩，统一粗细钢筋理论重量取值标准，减少人工算量误差，图纸会审阶段即可提前排查钢筋构造错漏。

2. 钢筋翻样精准降损耗

翻样人员依托三维排布模型精准计算弯曲调整值，合理分段匹配原材料长度，减少料头废料，降低钢材损耗率。

3. 现场可视化技术交底

项目交底时可直接展示立体钢筋骨架，工人直观看懂节点绑扎要求，减少梁柱节点钢筋打架、锚固长度不足等质量通病，降低整改成本。

4. 新人快速入门培训

零基础施工、造价人员可通过三维模型快速掌握平法标注逻辑，缩短识图学习周期，适配企业内部技术培训。

四、适配范围与行业推广意义

本速查严格遵循 16G101 国标，不适用于人防、路桥、港口等专项工程；人防结构需配套 07FG 系列图集对照。当下智能建造、BIM 钢筋建模普及，三维化平法工具书成为现场刚需，有效打通设计、造价、施工信息壁垒，实现钢筋工程精细化管控，为住宅、公建类项目节约材料、缩短工期、严控结构安全提供有力支撑。
