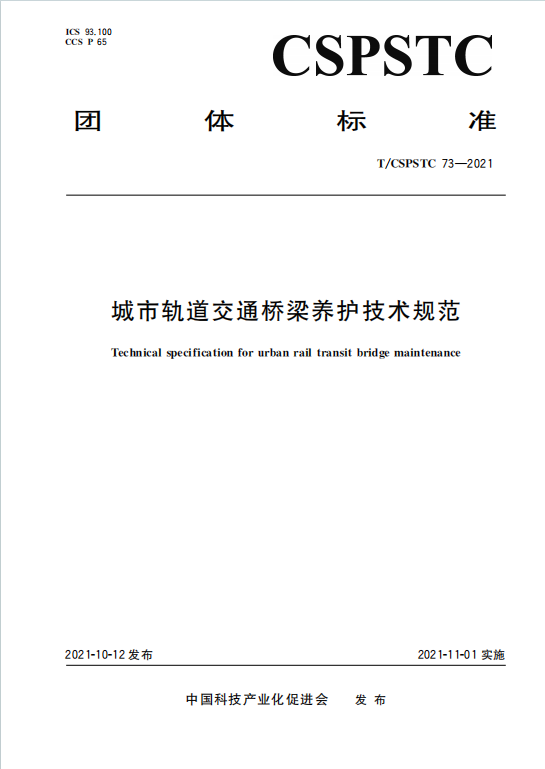

T/CSPSTC73-2021《城市軌道交通橋梁養護技術規範》百度網盤PDF下載

一、基本信息

• 制定背景：随着城市軌道交通發展，橋梁數量增加，養護任務擴大，需針對其特點制定綜合技術标準。
• 适用範圍：适用于城市軌道交通橋梁設施的檢查、監測、狀态評價與養護維修。
• 主要内容：涵蓋日常檢查和維護保養、定期檢查與監測、災害防治與維修等。

二、橋梁檢查類型及要求

• 日常檢查：每月至少檢查梁、墩台及基礎 1 次，每季度至少檢查橋面系和附屬設施 1 次，主要檢查外觀，配備望遠鏡等工具。
• 定期檢查：每年至少檢查 1 次，全面檢查各部件，配備常規測量儀器等，汛期加強防排水設施檢查，完成後形成報告。
• 專項檢查：當結構出現檢測結果超限、超過設計年限等情況時進行，包括撓度和拱度測量、強度檢算等内容，形成專項檢查報告。
• 監測檢查：持續進行沉降與變形監測，主跨跨徑較大或新型複雜結構橋梁安裝結構安全監測系統，設定預警值，編制監測報告。

三、狀态評定

• 評定等級：采用橋梁結構狀态指數（BCI），将橋梁狀态分爲五級，從一級（95-100 分）到五級（<40 分），不同等級對應不同的病害程度和養護措施。
• 評定标準：對橋面系、上部結構、下部結構等各部分的病害進行扣分，計算分項結構狀态指數和綜合狀态指數。

四、養護維修

• 日常維修：及時修複檢查中發現的輕微病害，如修補裂縫、疏通排水設施等。
• 中修：根據狀态評定結果，對單項或多項設施進行有針對性的維修，如更換部分支座、處理裂縫等。
• 大修：有計劃地周期性進行，恢複和提高橋梁承載能力，如批量更換支座、加固梁體等，大修時禁止列車通行。

五、災害防治與搶修

• 災害類型：包括自然災害（如洪水、地震等）和事故災害（如運營事故、火災等）。
• 防治措施：制定應急預案，儲備材料和設備，災害發生後及時進行技術檢查，采取相應的防治與搶修措施。

六、附錄

• 附錄 A：橋梁檢查記錄表，包括日常檢查和專項檢查記錄。
• 附錄 B：城市軌道交通橋梁大修驗收标準，規定了各工作項目的驗收标準。
