育才中学BIM施工管理资料下载：含全套Revit模型、汇报PPT及施工样板

资源包含内容

（1）《BIM技术在长武育才中学建造施工管理中的应用》汇报PPT
（2）教学楼、综合楼及宿舍楼建筑、结构、机电综合模型
（3）地下车库建筑、结构及机电专业模型

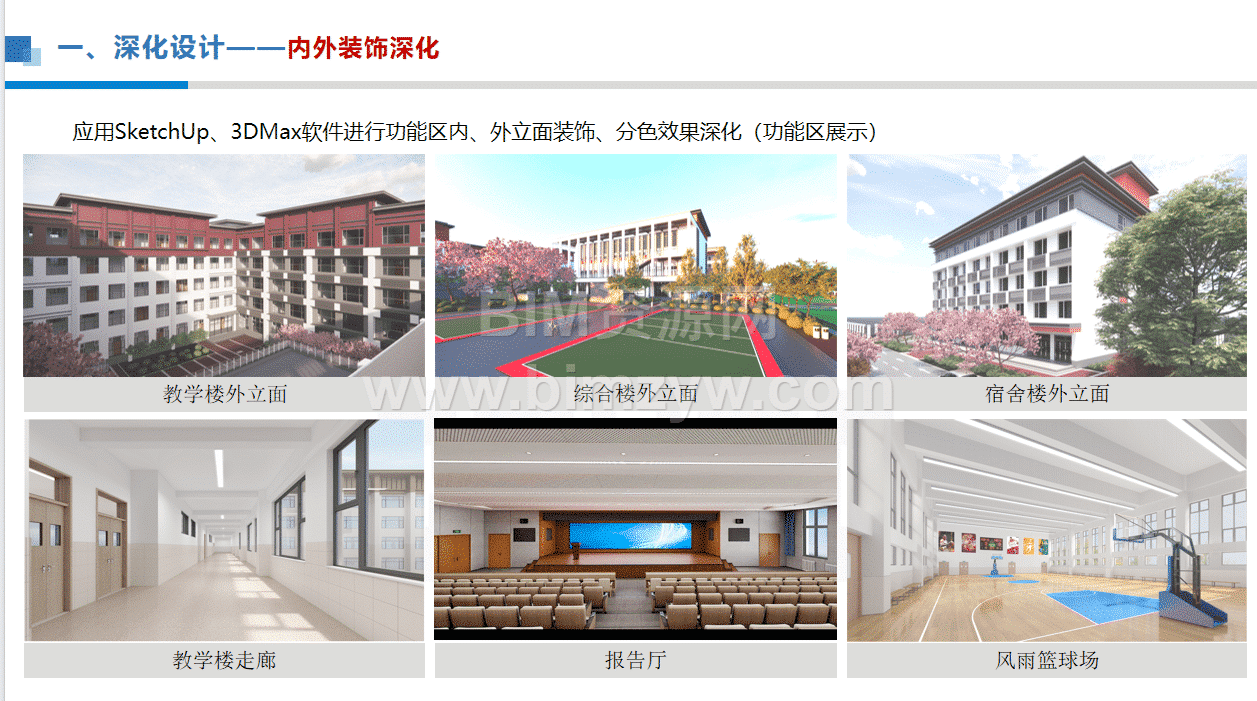

（4）施工场地布置、精装方案、室外景观及管网模型
（5）预应力梁、叠合板、屋面及GRC外立面节点样板

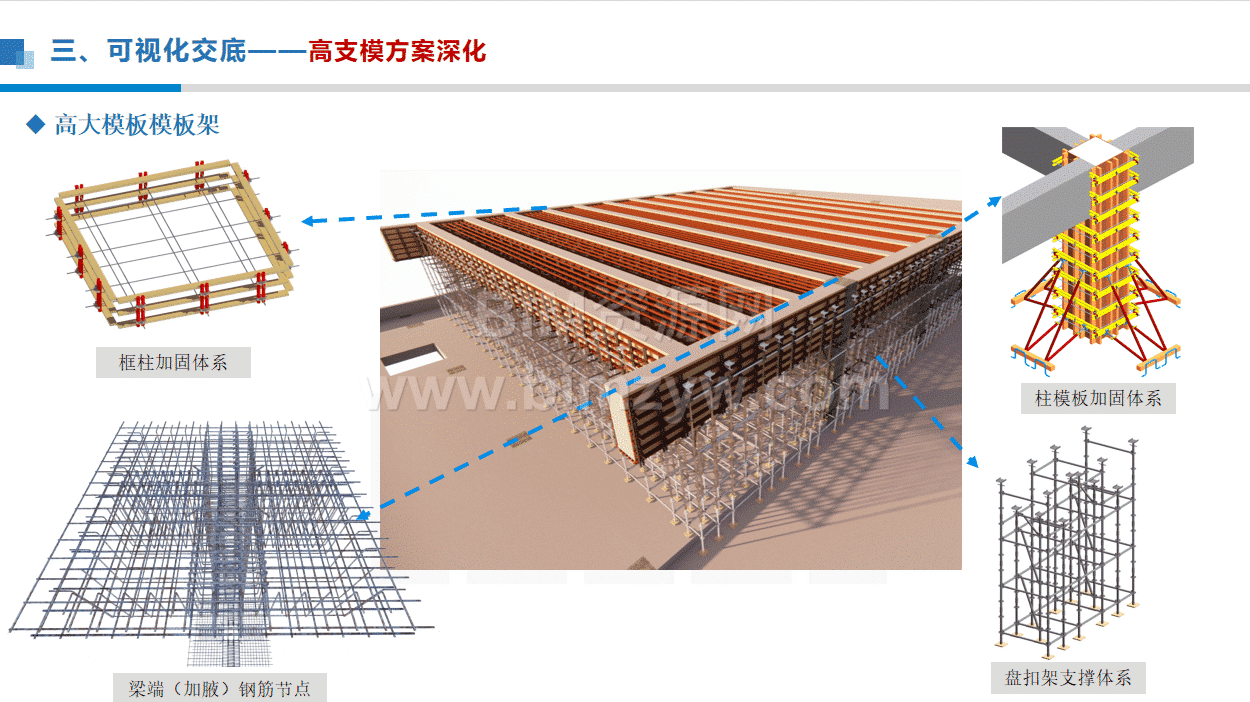

（6）高大模板支撑架及楼梯、电梯井、洞口临边防护样板

资源包含RVT、NWD、SKP和IFC格式，主要Revit模型标注为2018版本，精装模型标注为SketchUp 2022版本。

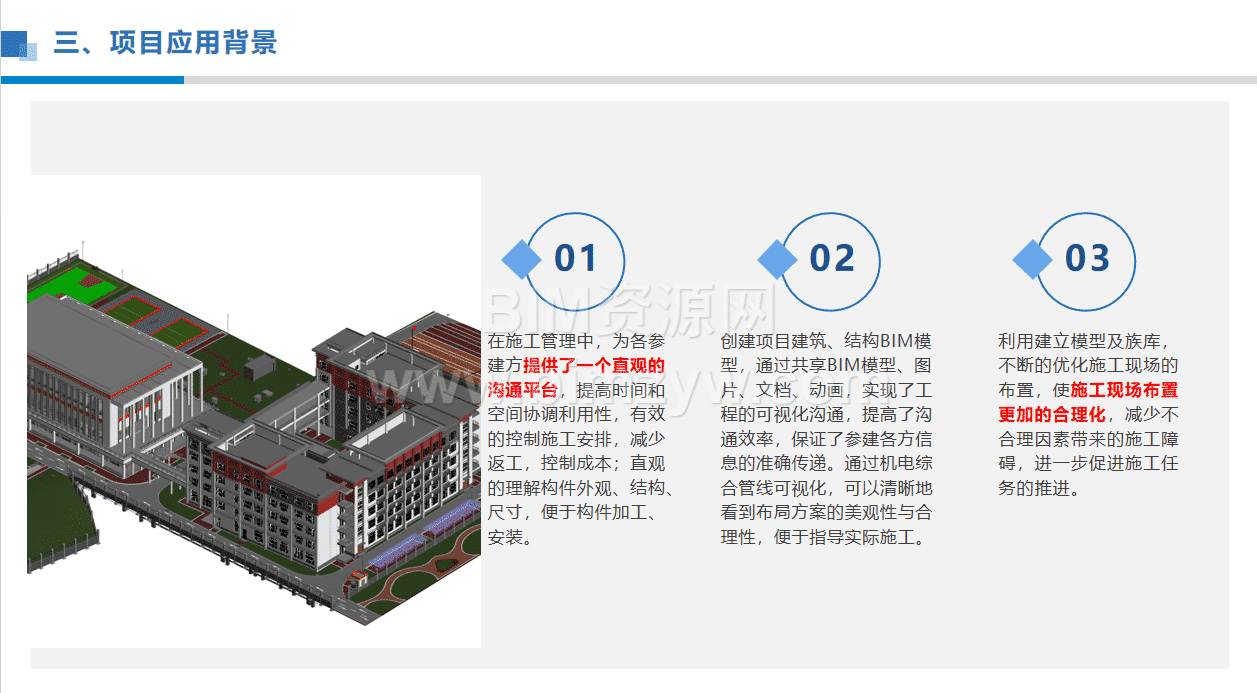

项目概况与应用背景

长武育才中学项目由中建四局施工，总建筑面积约20759平方米，合同额约1.19亿元，合同工期730天，建设内容包括教学楼、综合楼、宿舍楼及地下车库等。

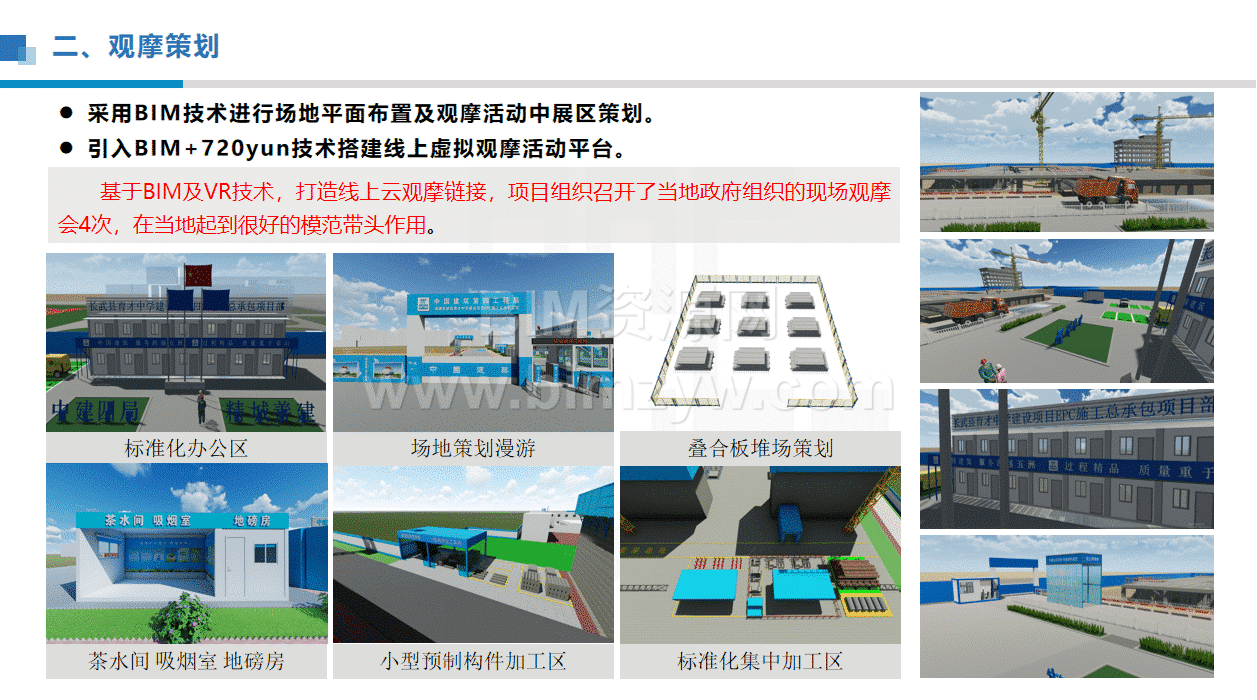

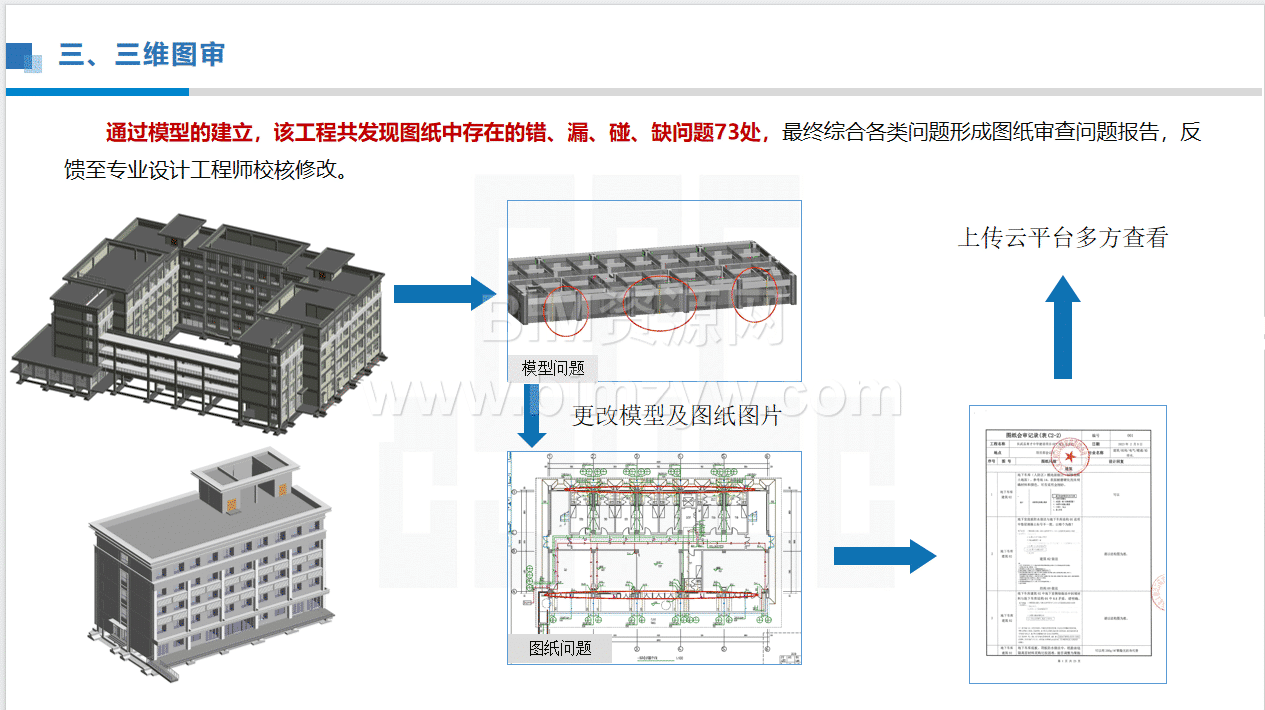

项目涉及装配式构件吊装、大跨度预应力结构、高支模和群塔作业，对专业协调与施工安全要求较高。团队通过BIM模型进行场地策划、图纸审查、深化设计和施工交底，为校园建设提供直观的管理依据。

场地策划与多专业深化

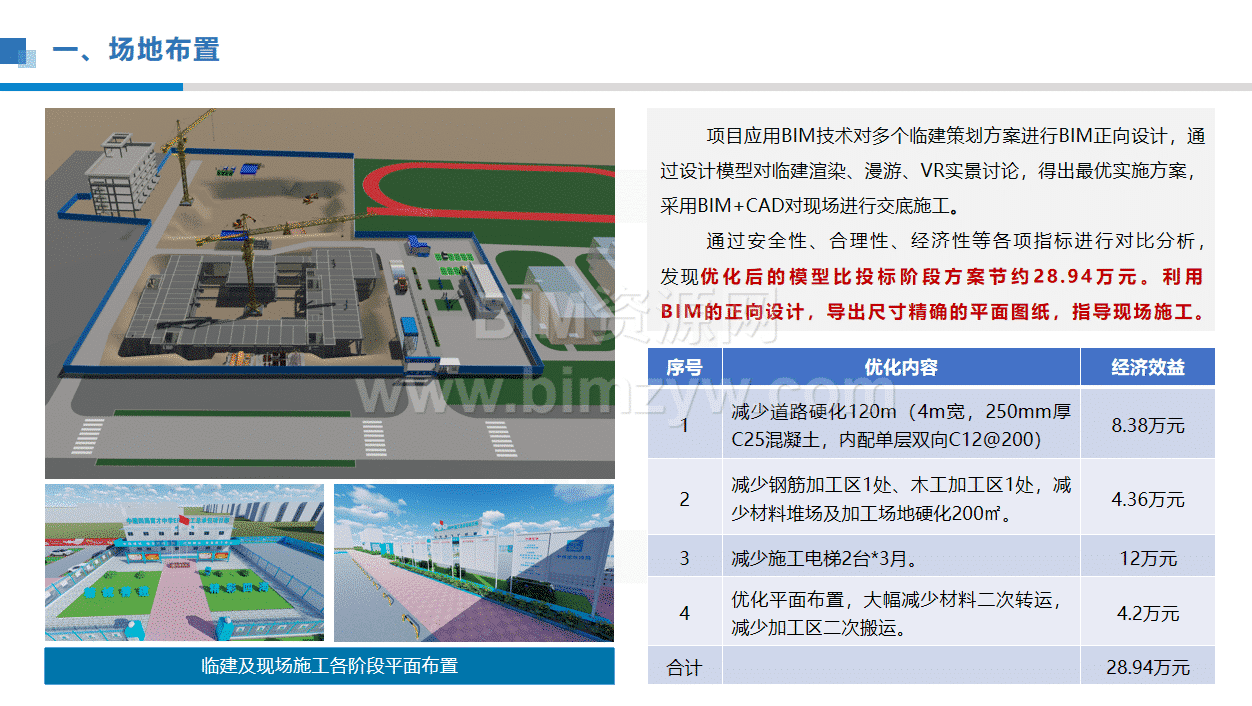

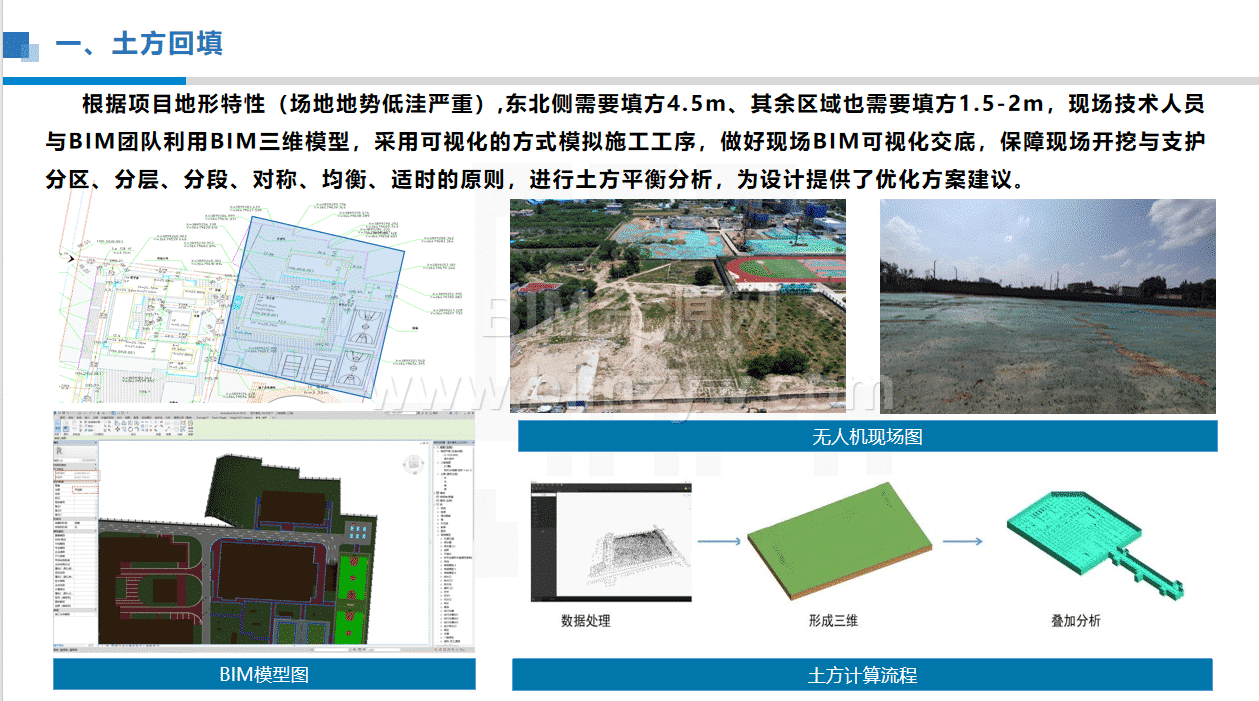

项目利用三维模型比选临建方案，调整施工道路、加工区、材料堆场及设备布置。据汇报资料，优化后的场布方案较投标方案节约约28.94万元。针对场地低洼、部分区域填方较大的情况，团队还开展土方平衡分析和施工工序模拟。

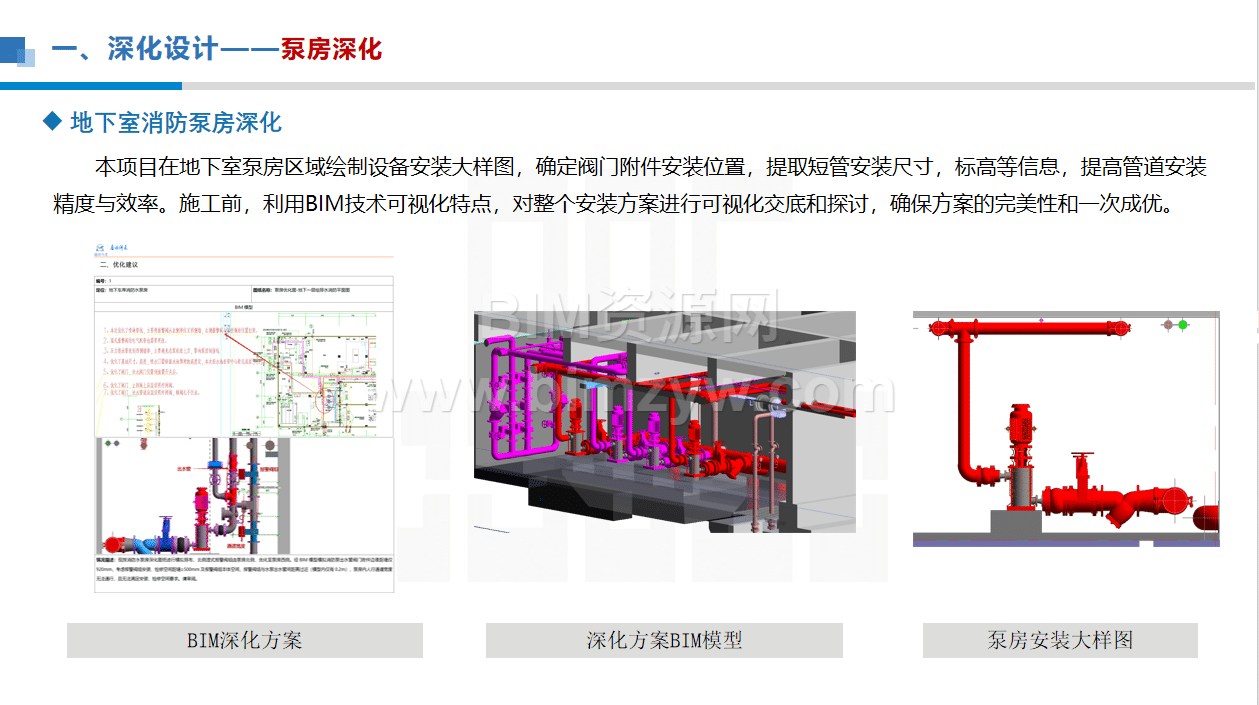

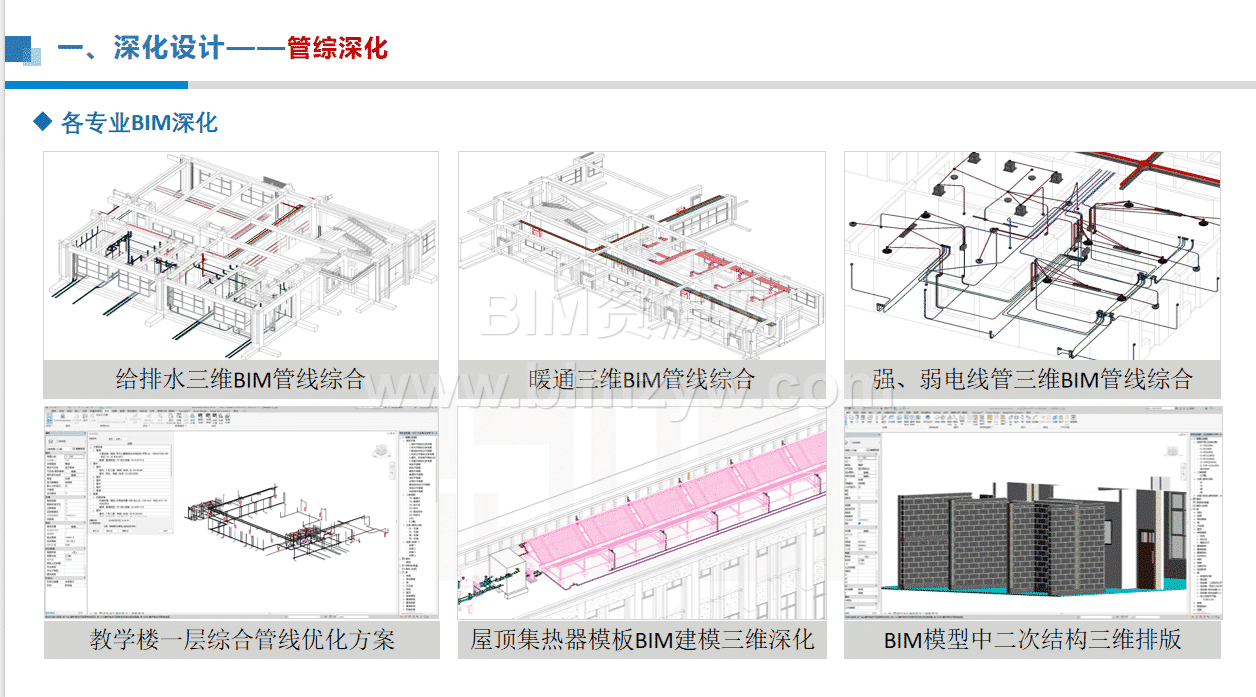

机电深化覆盖给排水、暖通和强弱电系统，通过碰撞检查、楼层净高分析及支吊架校核，形成施工图和材料清单。地下室消防泵房模型进一步明确设备、阀门附件及短管的安装位置，便于现场加工和安装。

预应力与装配式施工样板

这套资料的特色在于配套施工节点模型。风雨球场采用缓粘结预应力结构，团队通过BIM模拟预应力筋安装与张拉流程，辅助理解复杂节点。
