【含CAD图纸】某小学教学综合楼BIM模型（建筑+结构双专业，附全套Revit建模图纸）百度网盘下载

项目概况

本项目为潭头岭南小学教学综合楼及附属设施项目，位于福建省福州市长乐区，主要包含教学综合楼和门卫等校园建筑。

教学综合楼为5层多层建筑，采用框架结构，总建筑面积3948.20平方米，建筑高度21.30米。门卫为单层框架结构建筑，建筑面积19.52平方米，建筑高度5.10米。两栋建筑的主体结构设计使用年限均为50年。

项目主要技术指标如下：

技术指标	项目参数	技术指标	项目参数
教学楼总建筑面积	3948.20平方米	教学楼计容面积	3666.16平方米
教学楼不计容面积	282.04平方米	教学楼占地面积	1055.44平方米
教学楼层数	5层	教学楼建筑高度	21.30米
结构形式	框架结构	主体结构使用年限	50年
教学楼地上耐火等级	二级	教学楼地下耐火等级	一级
门卫建筑面积	19.52平方米	门卫建筑高度	5.10米

BIM资源介绍

本套资源包含潭头岭南小学教学综合楼建筑+结构双专业BIM模型成品，配套提供全套Revit建模图纸，可用于对照图纸查看建筑布局、楼层关系和结构构件，学习学校公共建筑的建模方法。

学习参考内容包括：

• 教学综合楼建筑空间与楼层布局建模
• 墙体、门窗、楼梯、走廊及屋面构件建模
• 框架梁柱、楼板及基础构件建模
• 建筑与结构双专业模型对照与协同

资料由BIM资源网独家收集整理，适合BIM初学者、BIM从业者及BIM爱好者学习参考，可用于Revit建筑建模、框架结构建模及校园建筑项目练习，是一套优质的BIM学习资料。

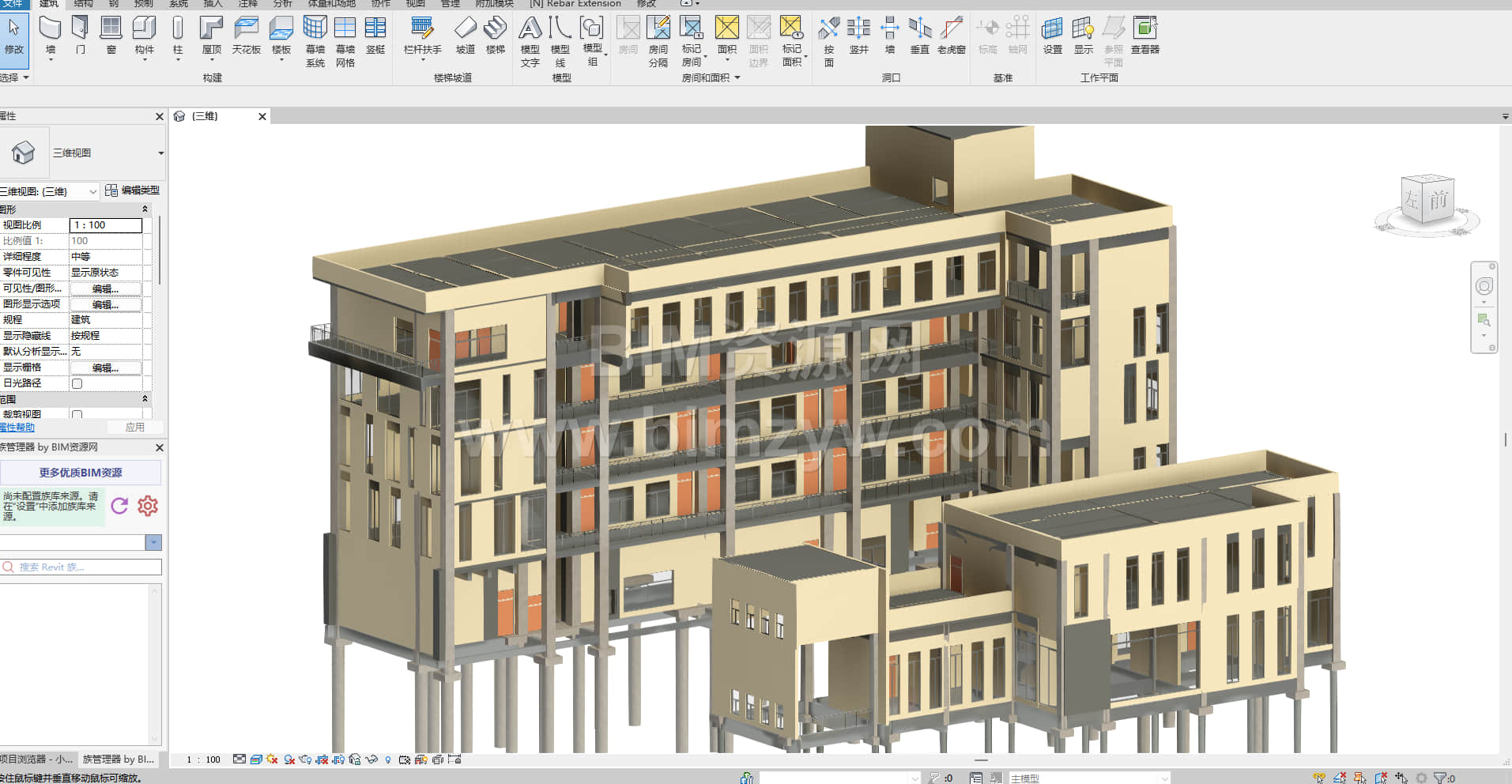

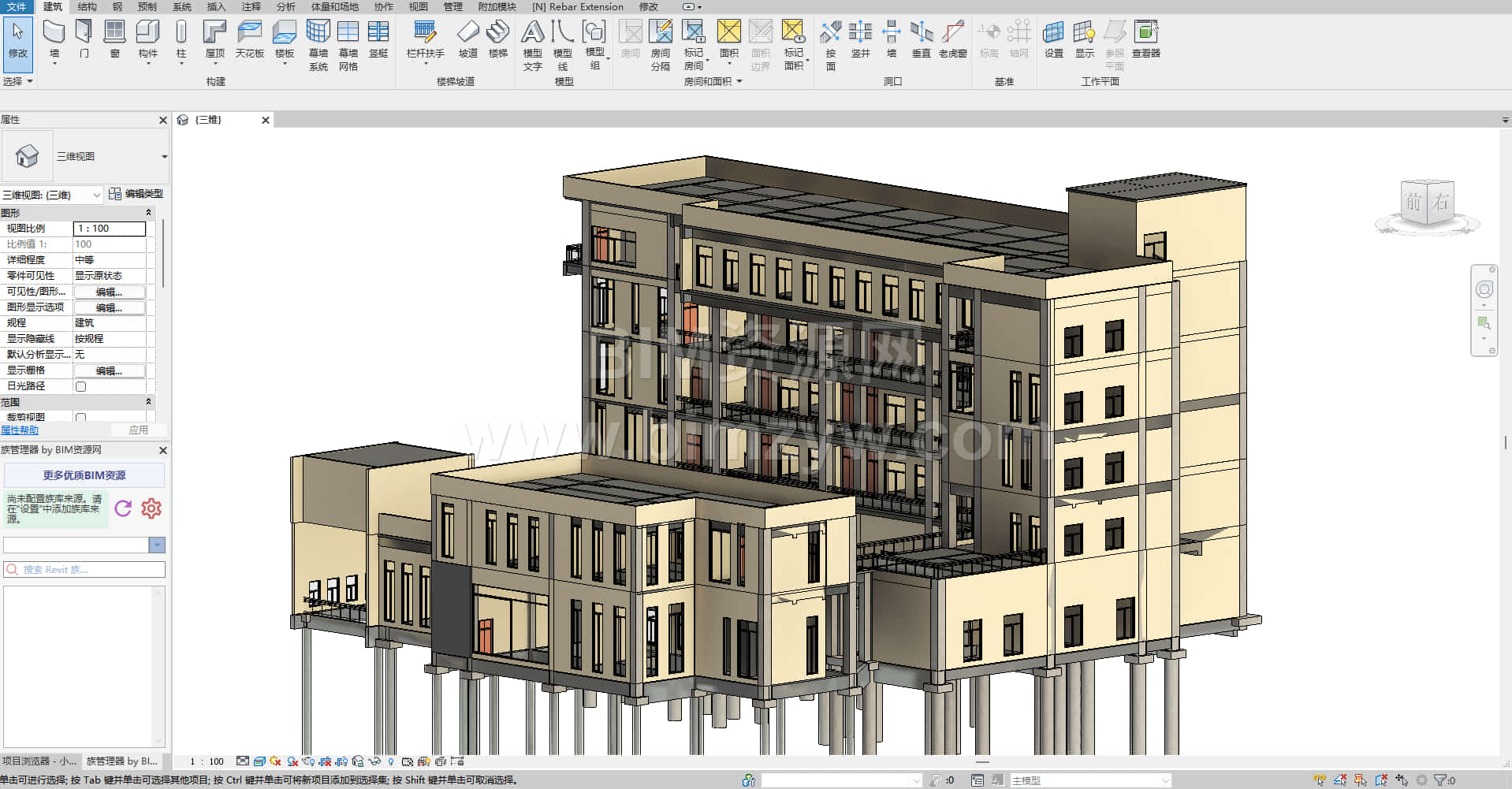

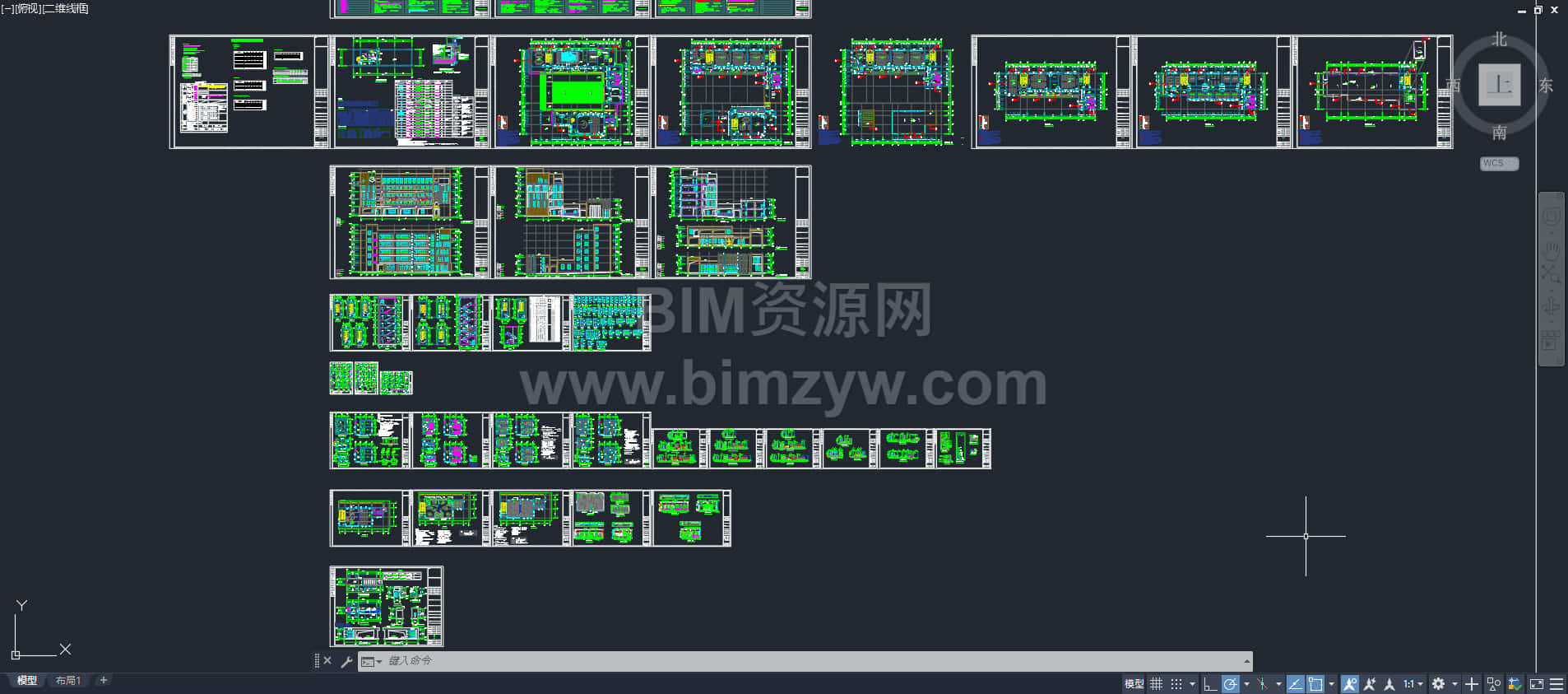

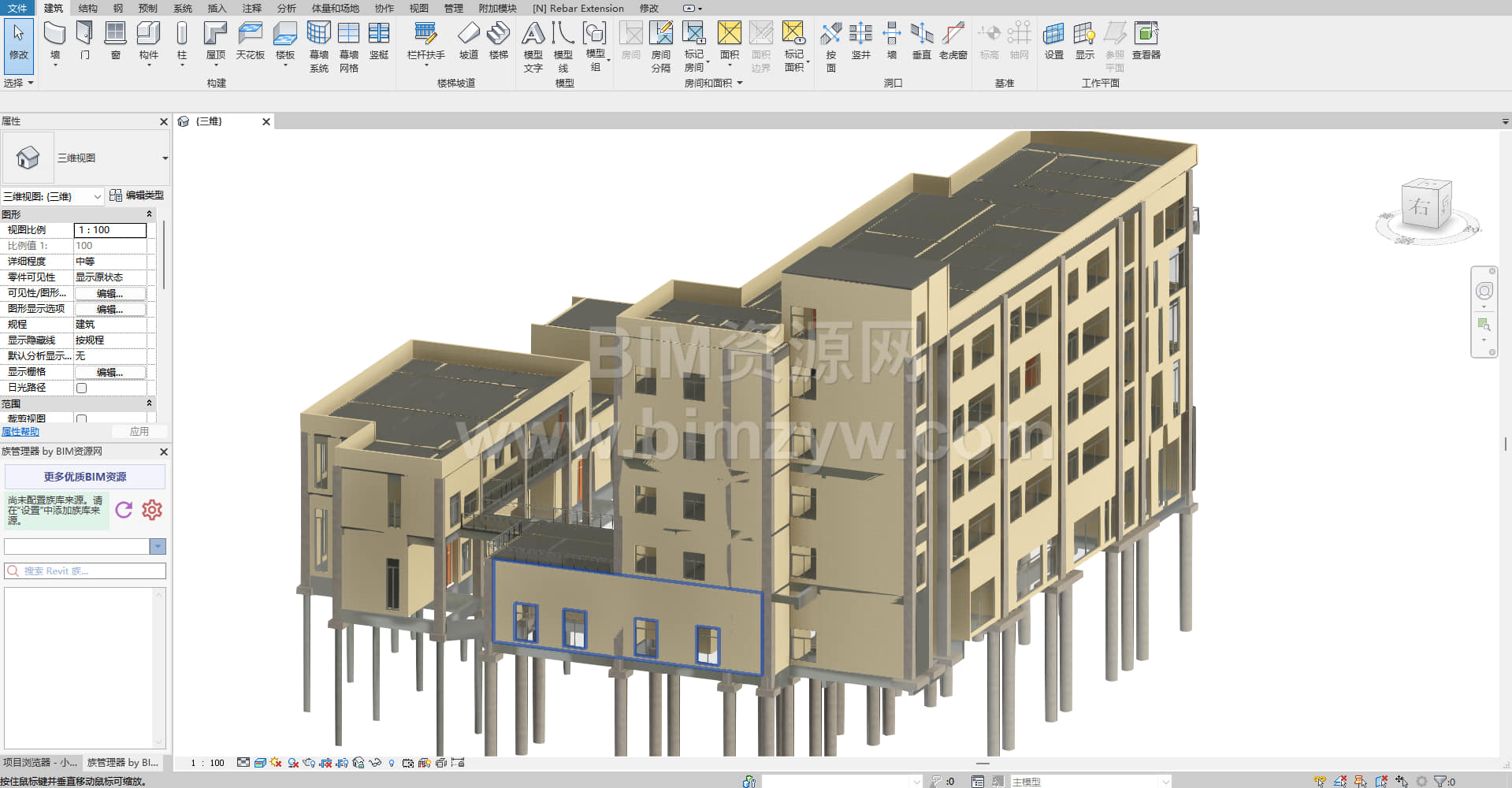

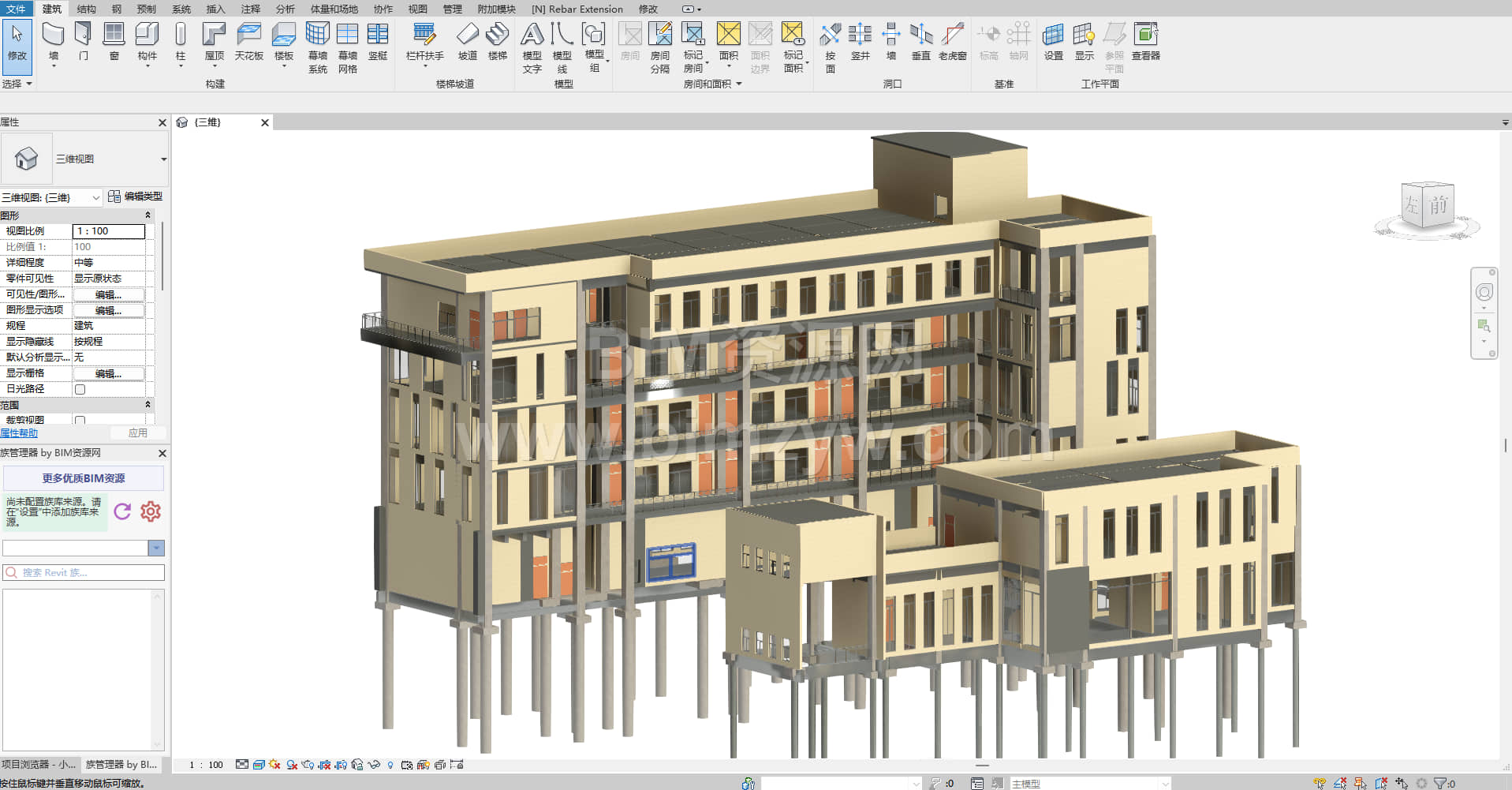

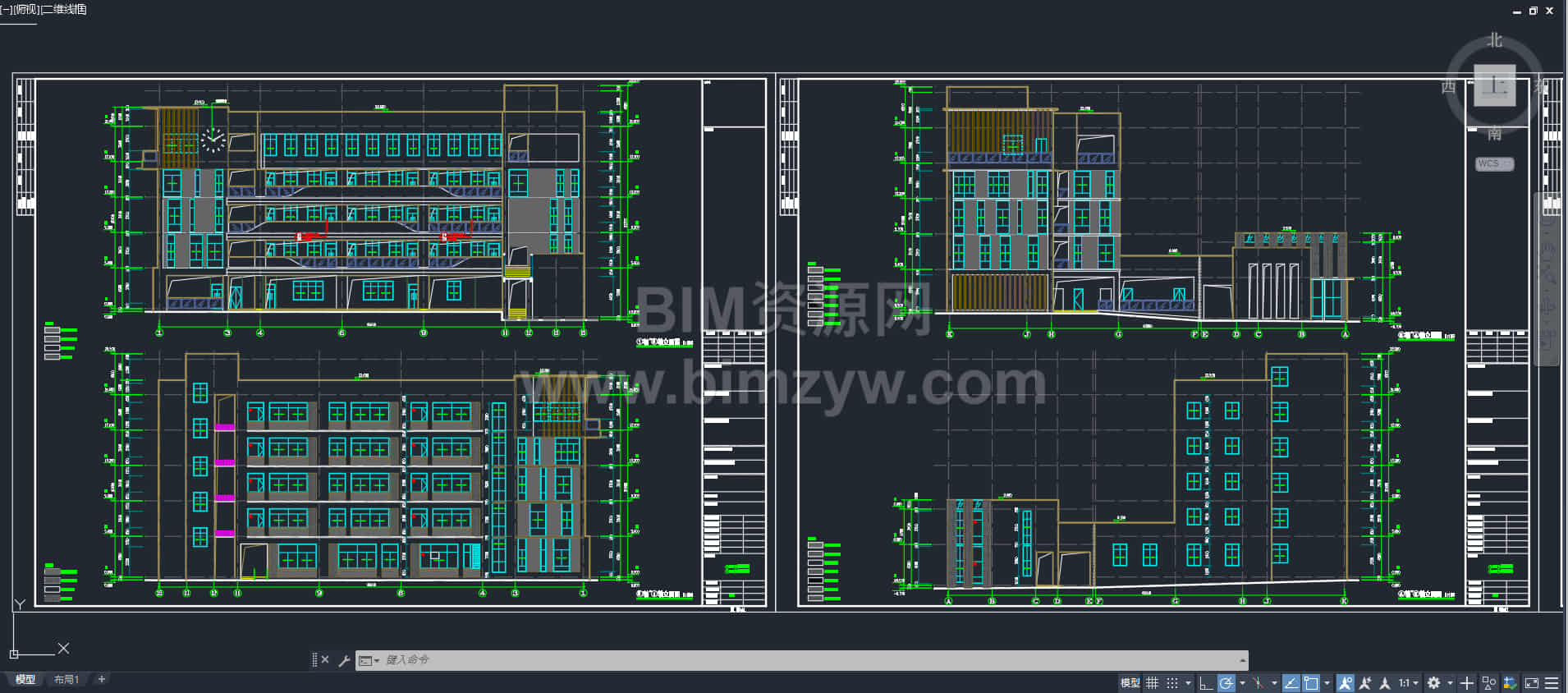

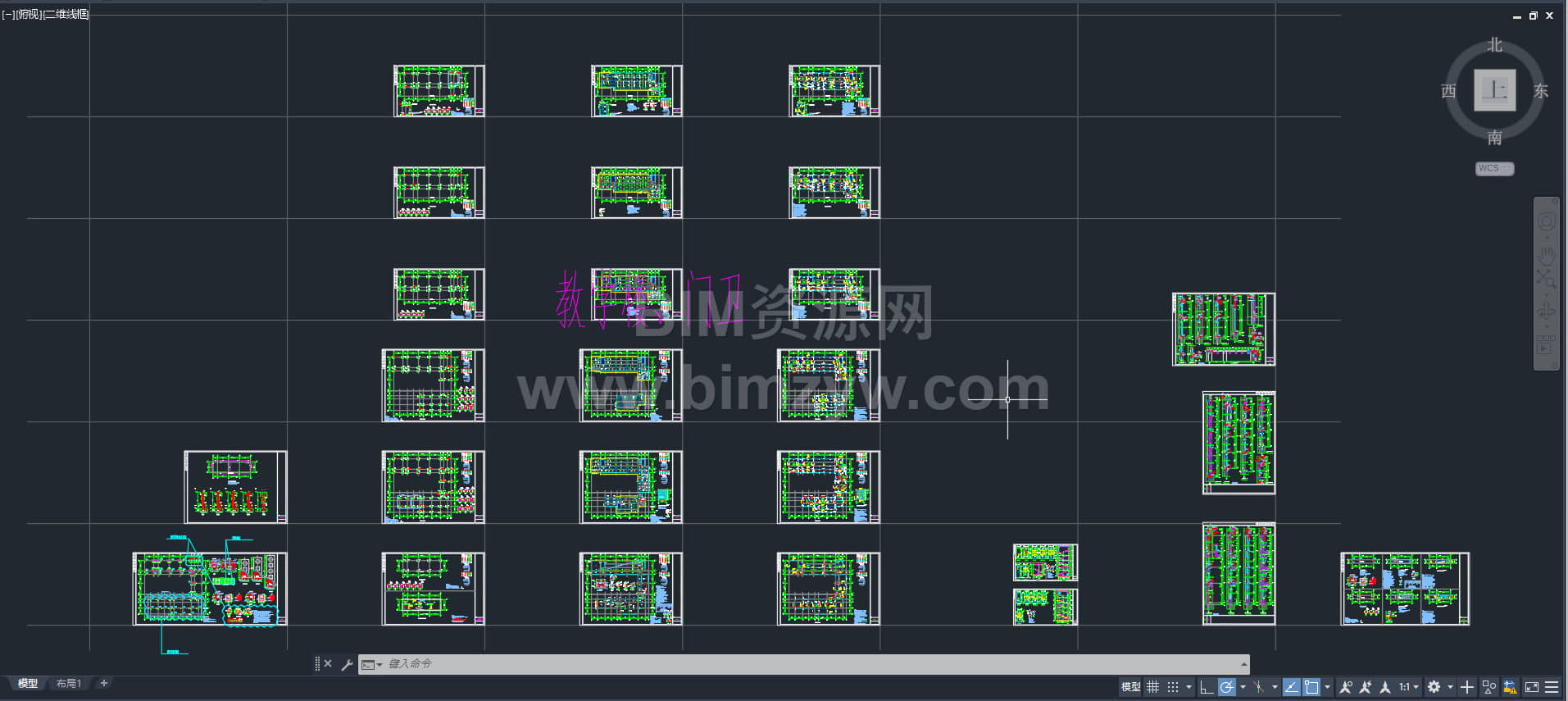

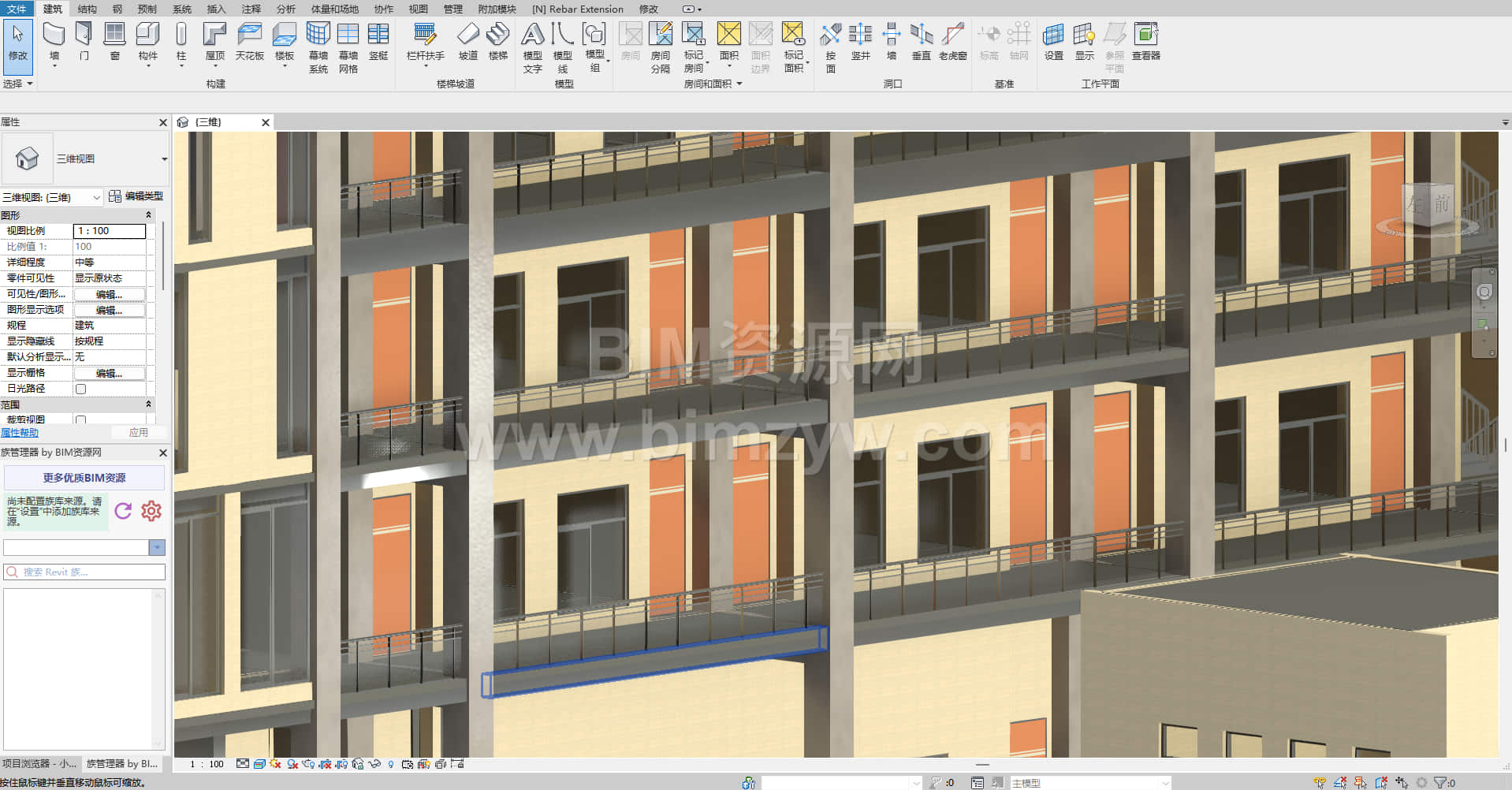

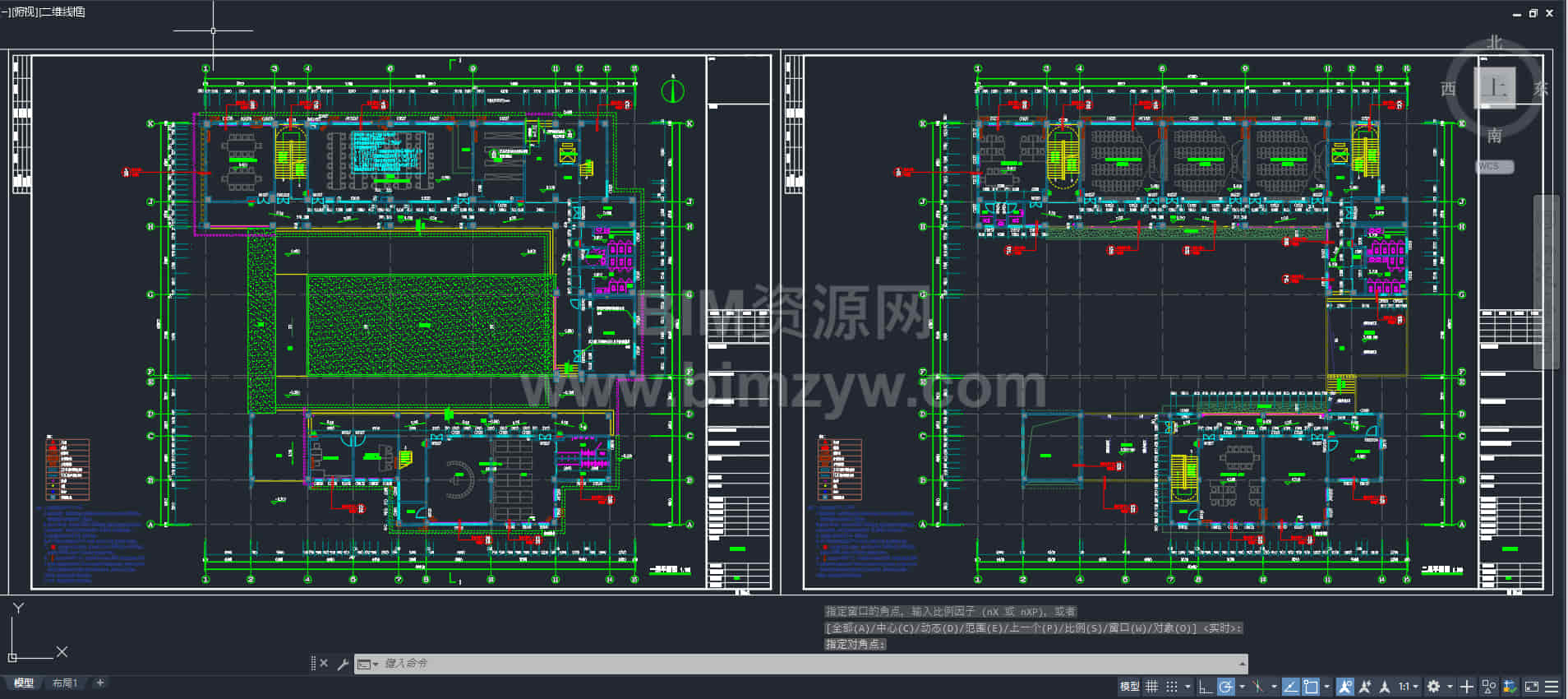

资源预览
