资源包含内容
（1）《数字孪生助力贵阳新地标——华润万象城智慧建造》汇报PPT

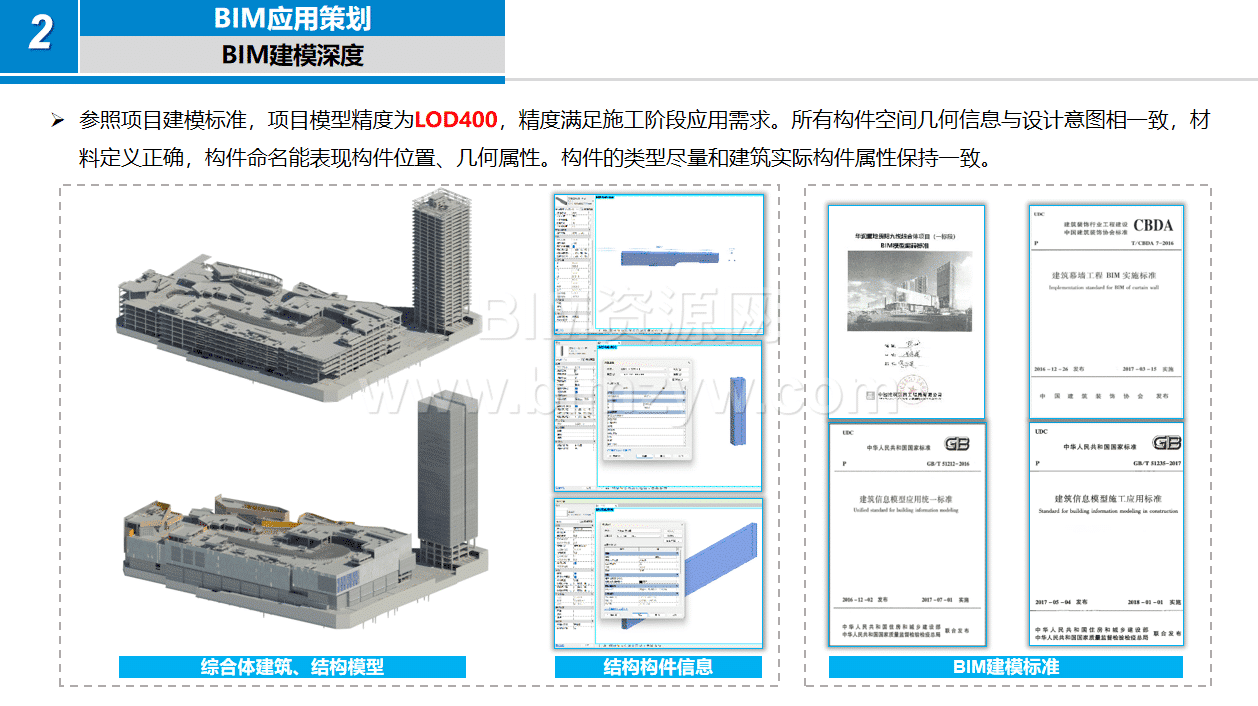

（2）办公楼建筑Revit模型
（3）结构合模Revit模型
（4）地下室LG层机电Revit模型
（5）地下室一层机电及制冷机房Revit模型
（6）项目智慧建造演示视频
项目概况与施工难点

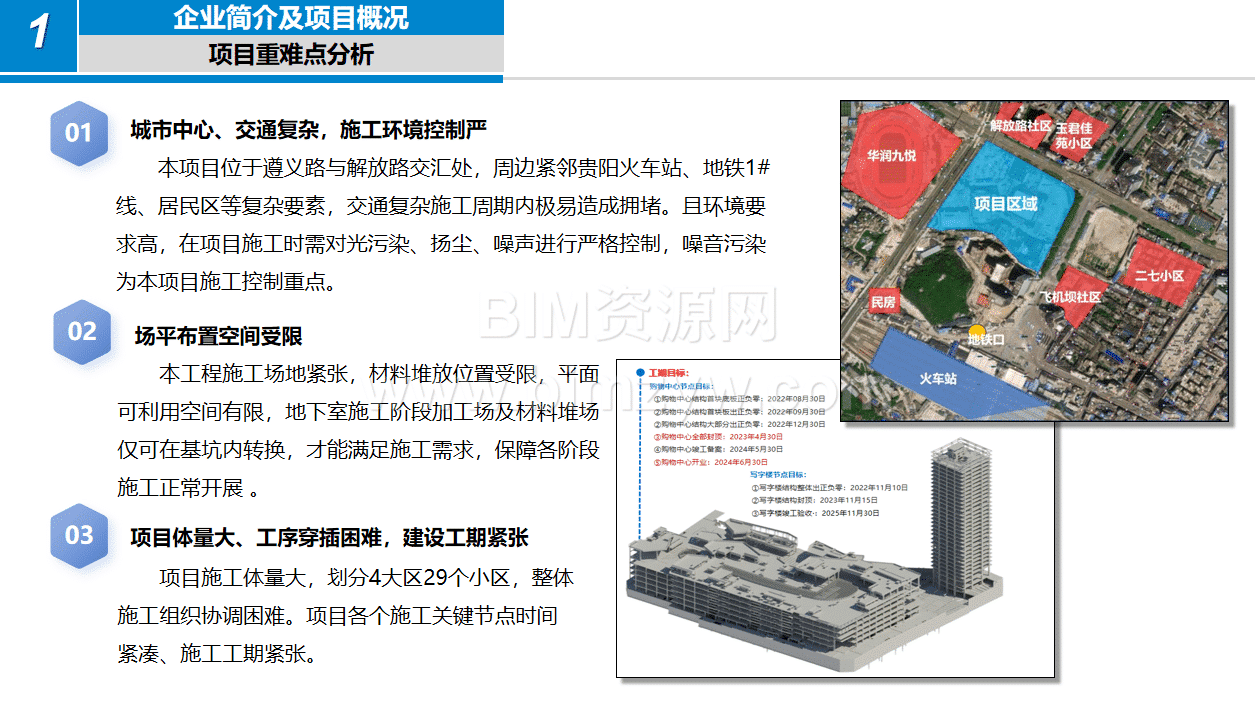

贵阳华润万象城案例对应华润置地贵阳九悦综合体项目一标段，位于贵阳市南明区，总建筑面积约27万平方米，包含购物中心与130.8米高的写字楼。

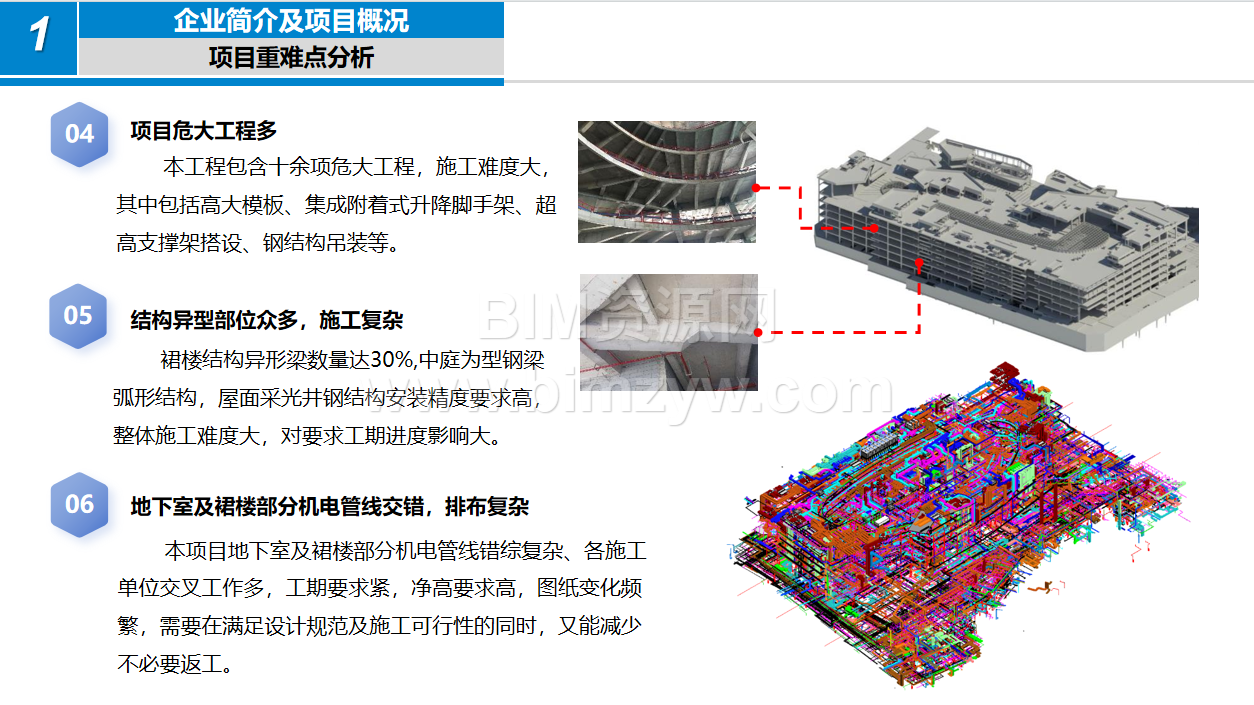

项目紧邻火车站、地铁和居民区，施工场地紧张，涉及大量工序穿插。商业裙楼异形梁占比约30%，地下室机电管线密集，同时面临净高控制、钢结构高精度安装和危大工程管理等难题，具有大型商业综合体BIM应用的代表性。
机电深化与制冷机房优化

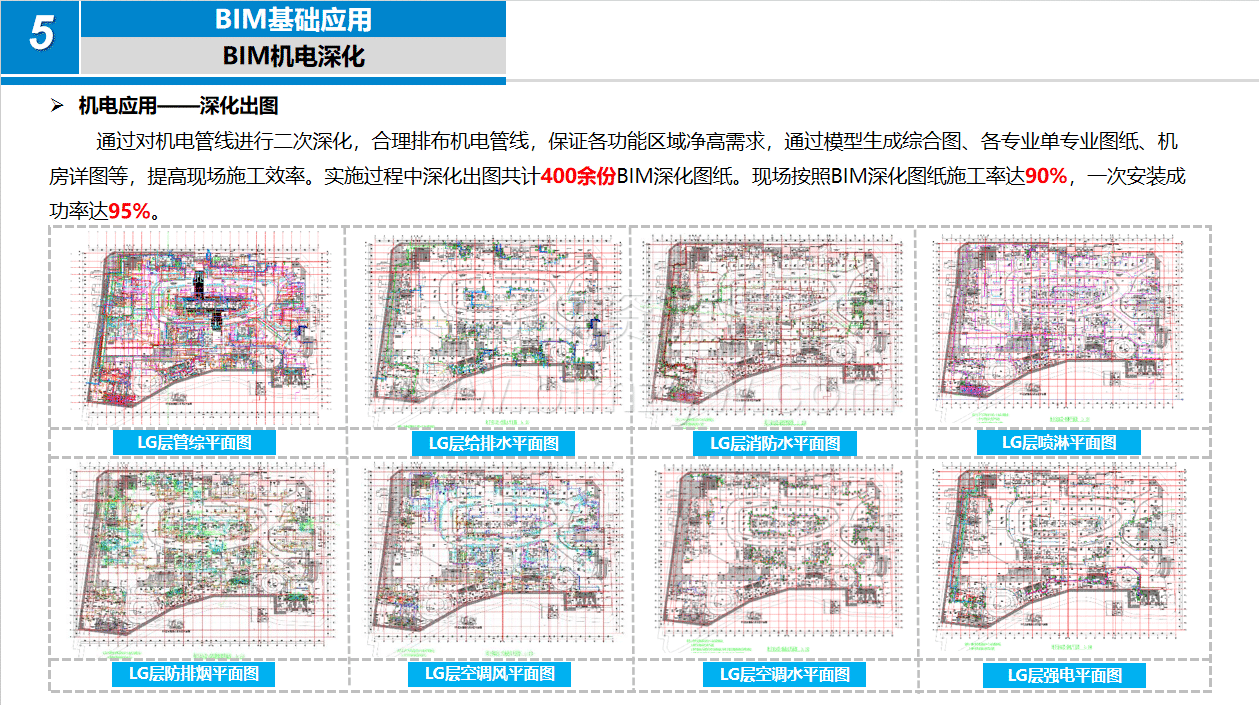

机电管线综合是这套资料的重点。项目通过BIM模型统筹管线路由、支吊架和预留孔洞，输出净高分析图、专业施工图及机房详图，累计完成400余份BIM深化图纸。据汇报资料，现场按深化图纸施工率达到90%，一次安装成功率达到95%。
制冷机房深化同时考虑设备安装与后期检修，通过调整机组选型和支架布置，将检修空间优化至4.3米。读者可结合配套机电模型，学习复杂机房的设备布置、管线避让和维护空间预留方法。
复杂施工模拟与创新应用

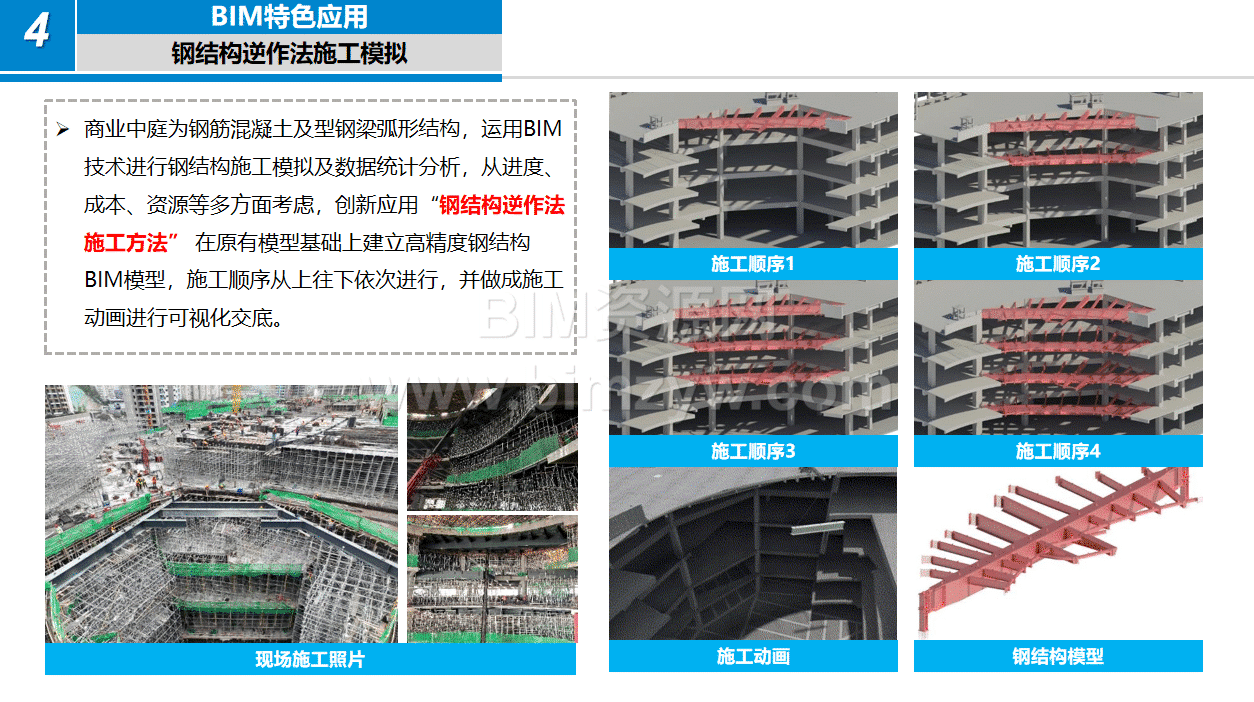

PPT展示了岩溶区桩基可视化施工、变截面梁深化、钢结构逆作法、群塔作业及井道施工电梯模拟等应用。项目通过三维推演比较施工顺序，提前检查场地部署和节点做法，并累计组织95场可视化交底。

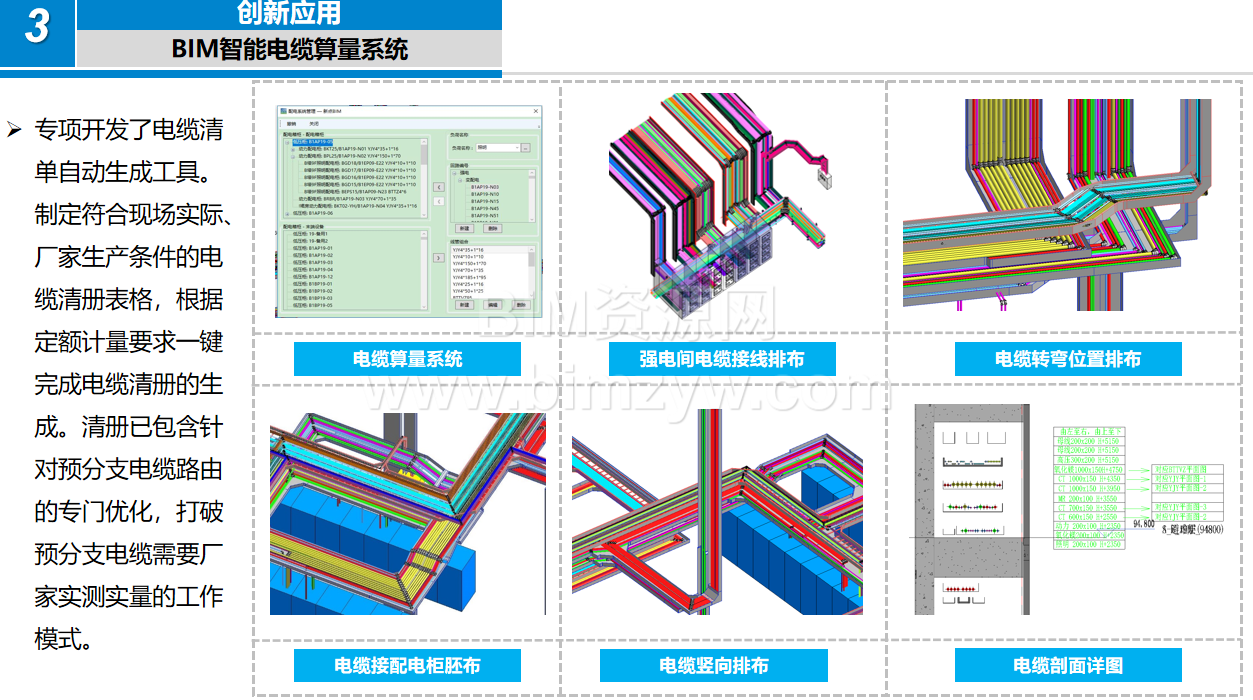

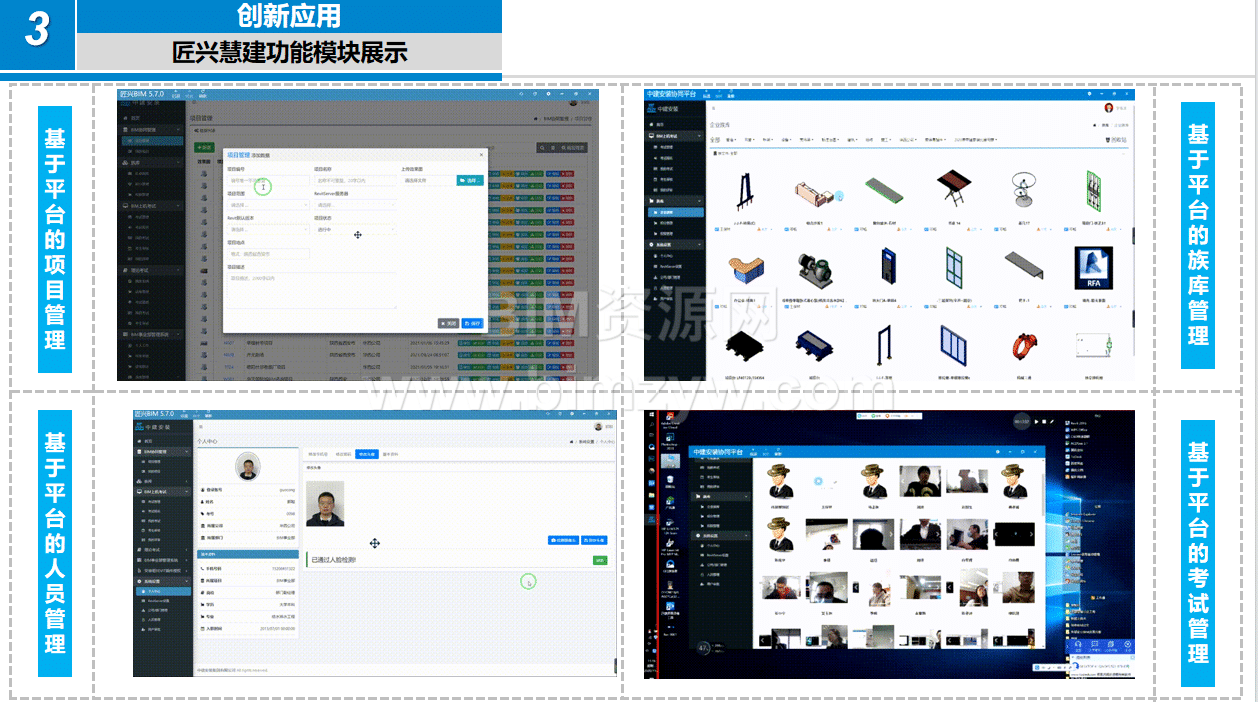

资料还介绍了匠兴慧建协同平台、智能电缆算量及机电云算量系统，为学习BIM协同管理和工程量提取提供具体案例。
数字孪生与智慧建造管理

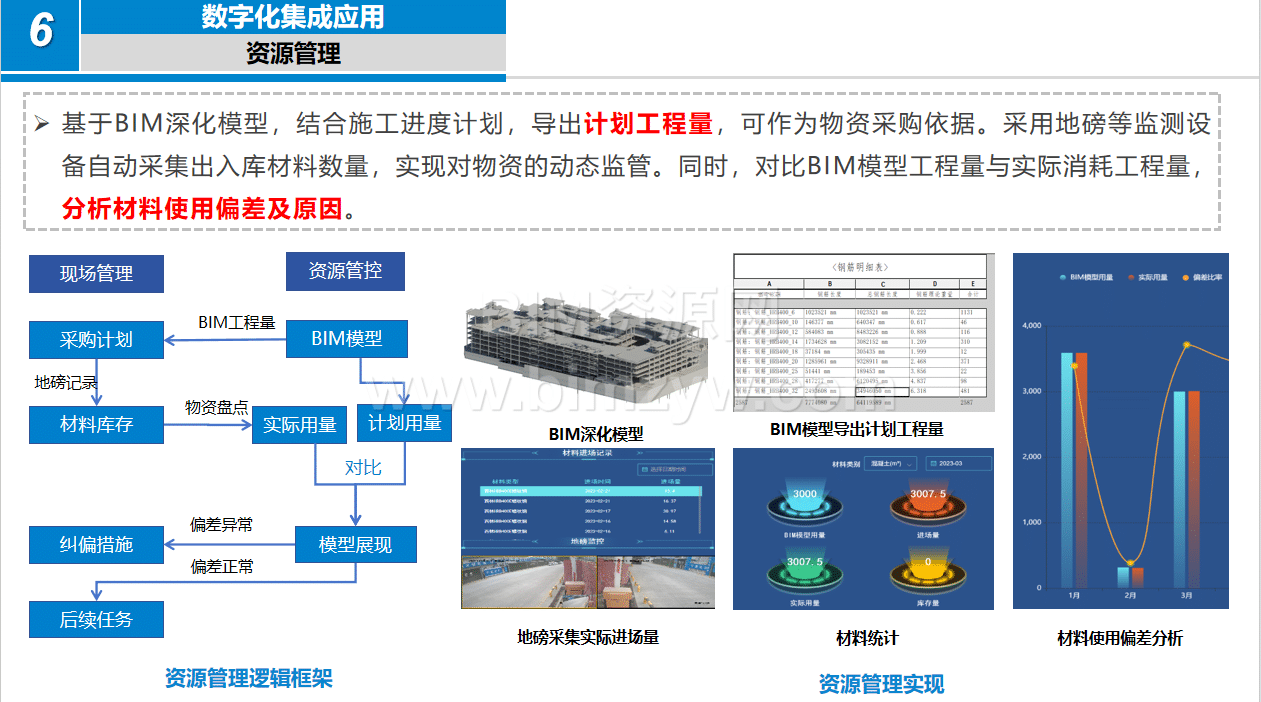

项目以BIM模型为载体，将施工业务流程与现场传感器数据结合，开展资源、安全、进度和质量管理。模型工程量与实际材料消耗对比，可辅助采购及成本分析；移动端任务反馈与模型关联，可直观查看施工进度和整改情况。

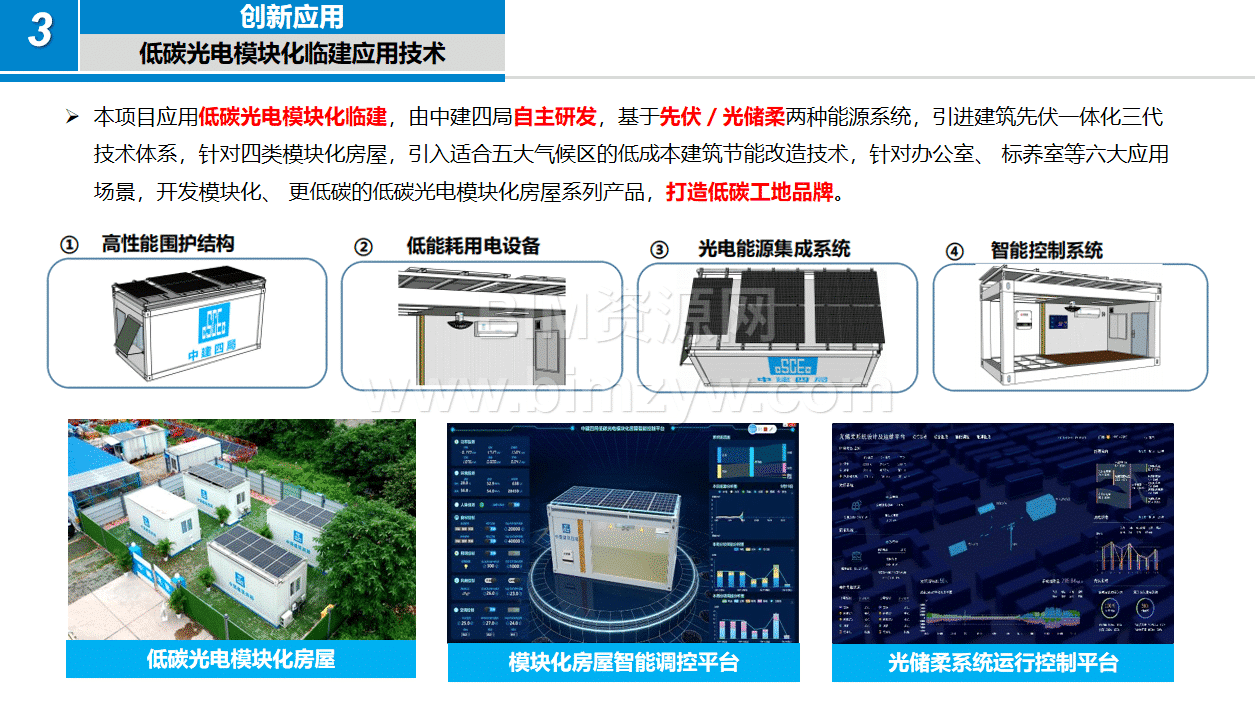

拓展应用包含AI视频识别、无人机巡查、VR安全体验、机器人施工及三维激光扫描，展示了模型数据参与现场管理的多种方式。
资料下载价值
按照PPT统计口径，项目完成10项科技创效，创效金额约806.78万元。这套资料配套建筑、结构及机电模型，能够将汇报中的应用思路与实际模型对照学习。
适合BIM工程师、机电深化人员和项目管理人员用于商业综合体管综学习、制冷机房深化、智慧工地方案编制及企业培训。需要大型商业项目BIM模型和数字孪生智慧建造案例的用户，可下载本资料系统参考。
资源预览
