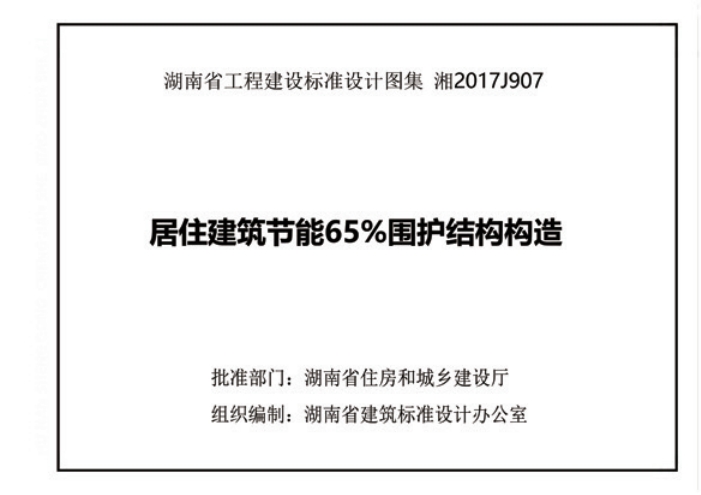

湘2017J907《民用建築節能65％圍護結構構造》百度網盤PDF下載

一、适用範圍與編制依據

• 适用範圍：湖南省新建、改建和擴建的居住建築圍護結構節能設計，涵蓋外門窗、外遮陽、屋面、外牆、樓面、内牆等構造。
• 編制依據：以《湖南省居住建築節能設計标準》《民用建築熱工設計規範》等國家及地方标準爲基礎，結合湖南省氣候和建築特點制定。

二、核心内容架構

1. 外門窗節能構造

• 類型：涵蓋鋁合金、塑料、玻璃鋼、鋁木複合、鋁塑複合、彩色塗層鋼闆等節能門窗，明确各類門窗的技術要求（如傳熱系數、氣密性等）及适用場景。
• 設計要點：
  • 門窗編号規則、開啓方式與洞口尺寸匹配。
  • 不同朝向、窗牆比下的傳熱系數（K 值）和太陽得熱系數（SHCC）限值，如體形系數≤0.4 時，外窗傳熱系數 K≤3.6（窗牆比≤0.2）。
  • 玻璃選型與熱工性能，如 Low-E 中空玻璃的傳熱系數可低至 2.5-3.0 W/(m²・K)。
• 安裝要求：采用節能附框、發泡聚氨酯填充縫隙，确保氣密性和防水性。

2. 外遮陽節能構造

• 類型：包括卷簾、外窗與遮陽一體化、織物卷簾、百葉簾、混凝土遮陽等系統，适用于不同建築朝向和功能需求。
• 設計計算：外遮陽系數（SD）計算公式，結合遮陽形式（水平、垂直、擋闆式等）和構造尺寸計算遮陽效果。
• 施工要點：遮陽裝置與主體結構可靠連接，重點處理防火、排水和抗風設計，如高層建築需采用防風導軌。

3. 屋面節能構造

• 分類：平屋面、坡屋面、種植屋面（複合保溫種植模塊）。
• 熱工指标：
  • 平屋面傳熱系數 K≤0.6-0.8 W/(m²・K)（體形系數≤0.4，熱惰性指标 D≤2.5）。
  • 坡屋面保溫材料厚度根據傳熱系數計算，如擠塑聚苯闆厚度需≥30mm。
• 構造做法：倒置式屋面采用擠塑聚苯闆 + 防水層，種植屋面結合蓄水槽和佛甲草種植層，兼顧保溫與綠化。

4. 外牆節能構造

• 系統分類：
  • 外保溫：粘貼保溫闆（EPS、石墨 EPS、PU 闆等）、保溫裝飾闆、幹挂飾面岩棉系統。
  • 内保溫：保溫闆（EPS、XPS、泡沫玻璃闆）與複合闆（紙面石膏闆複合）系統。
• 熱工要求：
  • 外保溫傳熱系數 K≤0.6-0.8 W/(m²・K)，内保溫 K≤2.0 W/(m²・K)。
  • 防火隔離帶設置：采用 A 級材料，寬度≥300mm，每層設置。
• 施工要點：保溫闆粘貼面積≥40%，錨栓固定間距≤600mm，防火構造需符合《建築設計防火規範》。

5. 樓面與内牆節能構造

• 樓面構造：
  • 架空樓面、分戶樓闆采用擠塑聚苯闆、陶粒混凝土等保溫層，傳熱系數 K≤1.0-2.0 W/(m²・K)。
  • 施工流程包括基層清理、保溫層鋪設、保護層施工，注重防裂和隔音。
• 内牆構造：
  • 分戶牆采用雙面保溫，樓梯間隔牆單側保溫，材料以 EPS 闆、複合石膏闆爲主。
  • 傳熱系數 K≤1.8-2.0 W/(m²・K)，滿足隔聲和防火要求。

三、關鍵技術與材料

• 保溫材料：擠塑聚苯闆（XPS）、模塑聚苯闆（EPS）、硬泡聚氨酯（PU）、岩棉闆、泡沫玻璃闆等，燃燒性能不低于 B₁級（部分需 A 級）。
• 配套材料：膠粘劑、抹面膠漿、耐堿玻纖網、錨栓等，需滿足粘結強度和抗裂性能。
• 熱工計算：提供各構造層熱阻、傳熱系數計算公式及選用表，指導材料厚度選型（如 EPS 闆厚度需根據體形系數和牆體類型确定）。

四、施工與驗收要點

• 施工要求：
  • 基層平整清潔，保溫層粘貼牢固，錨栓錨固深度≥30mm（混凝土牆體）。
  • 門窗洞口、陰陽角等部位需附加增強網布，防止開裂。
• 驗收标準：
  • 按《建築節能工程施工質量驗收規範》檢測保溫層厚度、粘結強度、氣密性等。
  • 隐蔽工程驗收重點：保溫層固定、防火隔離帶、熱橋處理。

五、适用場景與注意事項

• 氣候适應性：針對夏熱冬冷地區特點，強調外遮陽和屋面保溫的重要性，減少夏季得熱和冬季散熱。
• 防火安全：明确保溫材料燃燒性能等級，嚴禁使用 B₃級材料，高層建築外保溫需采用 A 級防火隔離帶。
• 材料相容性：膠粘劑、防護層與保溫材料需相容，避免化學反應影響性能。

六、附錄與索引

• 提供常用材料熱工參數表、構造節點詳圖（如門窗洞口、屋面變形縫、外牆熱橋處理），便于設計與施工直接選用。
