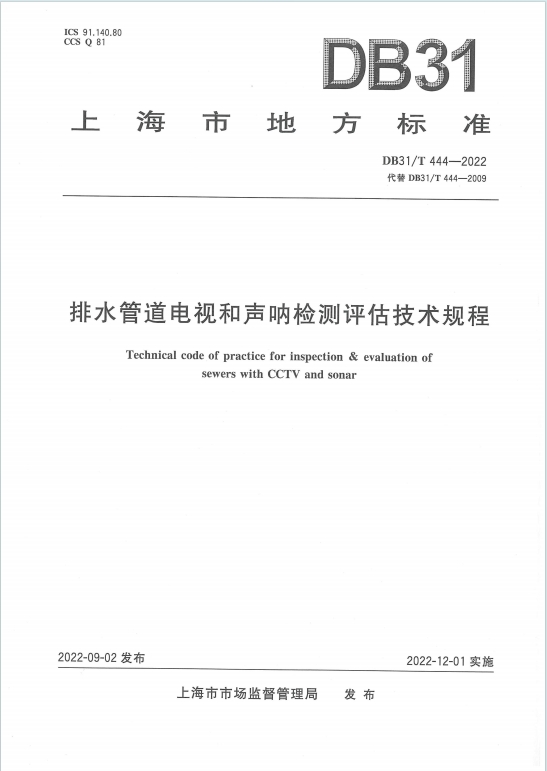

DB31T444-2022《排水管道电视和声纳检测评估技术规程》百度网盘PDF下载

一、基本信息

• 发布与实施：2022 年 9 月 2 日发布，2022 年 12 月 1 日实施，由上海市水务局提出，适用于市政排水管道及附属设施检测评估，目视检测等可参照。
• 修订变化：新增数字化电视检测、潜望镜检测等定义，调整检测设备要求，完善缺陷评估体系，强化安全和信息化管理等。

二、核心内容

1. 术语与检测方法

• 电视检测（CCTV）：含传统、数字化、潜望镜、无人机搭载等方式，用于管道内状况可视化检测，数字化检测可三维建模测量缺陷尺寸。
• 声呐检测：利用声波探测水下管道状况，分漂浮筏和有缆遥控水下机器人搭载两种，适用于积泥、水位较高场景。
• 适用场景：爬行器搭载电视检测用于常规管道；潜望镜检测适用于雨水连管和检查井；无人机适用于大型管道水上部分；声呐检测用于水下缺陷初判。

2. 检测前准备

• 资料收集：包括竣工资料、历史检测记录、运行工况等。
• 现场勘测：核查管道位置、埋深、水位、积泥等，制定检测、封堵、清洗、交通组织等方案。
• 设备校准：新购置或大修设备需校准，配备卫星定位功能，支持数据实时传输至信息化平台。

3. 设备要求

• 电视检测设备：
  • 传统 / 数字化摄像头：灵敏度≤0.1Lx，分辨率≥1920×1080dpi，防水等级 IP68。
  • 潜望镜：光学变焦≥30 倍，测距≥50m，定位显示经纬度。
• 声呐检测设备：
  • 声波反射半径≤3m，分辨率≤0.5mm，工作水深≥0.3m，流动性稀泥检测需具备三维成像功能。
  • 有缆遥控水下机器人：下潜深度≥100m，电缆长度≥500m，推进器≥4 个。

4. 检测实施

• 电视检测：
  • 传统检测：水位≤管径 20%（小型管道），行进速度≤0.15m/s，缺陷处停止拍摄≥5s。
  • 数字化检测：水位≤管径 10%，通过三维模型测量缺陷位置和尺寸。
  • 潜望镜 / 无人机检测：管内水位≤1/2 管径，长度≤50m（潜望镜），无人机净空≥800mm。
• 声呐检测：
  • 水深≥300mm，探头行进速度≤0.1m/s，按管径选择脉冲宽度，异常管段加密采样。
  • 有缆机器人检测：水流速度≤0.5m/s，检测前静止 3 小时以上。
• 检查井检测：检测前排干积水、清理淤泥，按顺时针方向编号管道接口，缺陷定位采用垂直和环向描述。

5. 评估体系

• 缺陷分类：
  • 结构性缺陷：破裂、变形、错位、脱节等，按严重程度分 4 级，修复指数（RI）计算公式：$RI=0.7F+0.1K+0.05E+0.15T$
    （F 为损坏状况系数，K 为地区重要性参数，E 为管道重要性参数，T 为土质影响参数）。
  • 功能性缺陷：沉积、结垢、障碍物等，按影响程度分 3 级，养护指数（MI）计算公式：$MI=0.8G+0.15K+0.05E$
    （G 为运行状况系数）。
• 等级判定：
  • 结构性：RI<4 为一级（良好），4≤RI<7 为二级（较差），RI≥7 为三级（差）。
  • 功能性：MI<4 为一级（良好），4≤MI<7 为二级（较差），MI≥7 为三级（差）。

6. 成果资料与信息化管理

• 检测报告：含工程概况、技术措施、原始记录、质量保证、修复建议等，附缺陷分布图、声呐纵断面图等。
• 信息化管理：检测数据录入平台，关联 GIS 数据，可查询缺陷位置、检测图片、视频等信息，实现统计分析和发布功能。

三、附录与应用

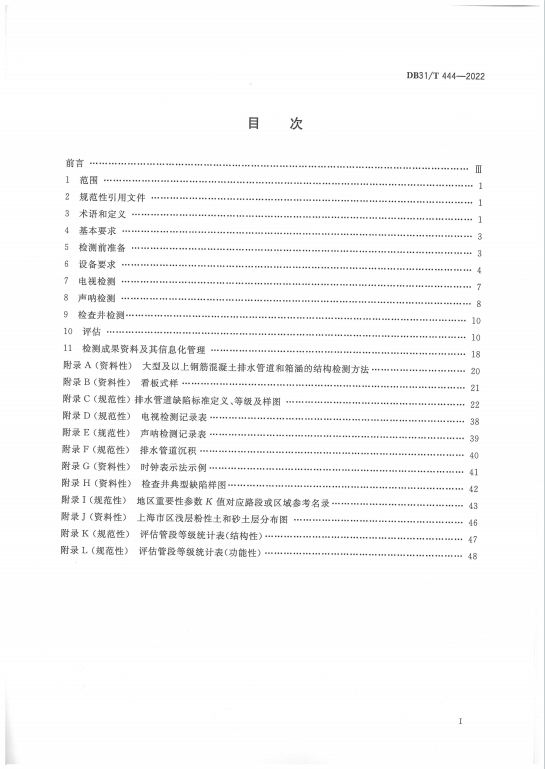

• 附录内容：缺陷标准定义及样图、检测记录表、地区重要性参数 K 值名录、上海土层分布图等，提供实操参考。
• 适用范围：上海地区市政排水管道检测，涵盖钢筋混凝土管道、箱涵、检查井等，兼顾功能性和结构性评估，强调安全、环保和信息化管理。

四、关键变化与亮点

• 技术更新：纳入数字化检测、无人机和机器人应用，提升检测精度和效率。
• 安全强化：明确设备防水、防爆要求，检测中避免管道损伤，潜水作业符合安全规程。
• 评估细化：新增检查井缺陷评估，完善修复和养护建议分级，结合地区重要性和土质因素优化计算模型。
• 管理升级：要求检测数据信息化管理，支持与智慧城市平台对接，提升决策科学性。
