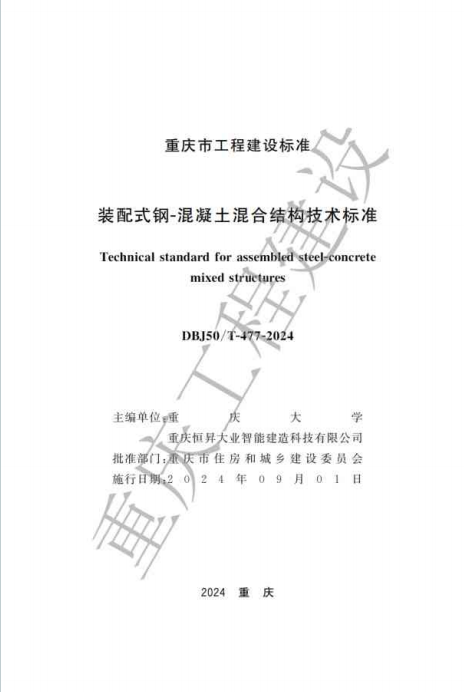

DBJ50/T-477-2024《装配式钢-混凝土混合结构技术标准》百度网盘PDF下载

一、基本信息

• 批准部门：重庆市住房和城乡建设委员会。
• 施行日期：2024 年 9 月 1 日。
• 主编单位：重庆大学、重庆恒昇大业智能建造科技有限公司。
• 适用范围：抗震设防烈度为 6 至 7 度的装配式钢 – 混凝土混合结构。

二、主要技术内容

1. 结构体系与设计原则
   • 涵盖混合框架、交错桁架、框架 – 剪力墙、筒体结构等多种结构体系。
   • 强调结构布置需具有合理刚度和承载力分布，满足抗震概念设计要求，避免不规则布置。
2. 材料要求
   • 混凝土强度等级：预制构件不宜低于 C30，钢管混凝土柱等不应低于 C30。
   • 钢材选用：需符合钢结构相关规范，钢管可采用焊接或冷成型工艺，外露环境宜用耐候钢。
3. 作用与计算分析
   • 考虑自重、风荷载、地震作用等荷载组合，采用弹性及弹塑性分析方法。
   • 混合结构阻尼比根据构件类型取值，钢构件 0.02，混凝土构件 0.05。
4. 构件设计
   • 框架结构：钢构件需验算强度和稳定性，组合梁可采用焊钉连接，钢管混凝土柱需控制长细比和套箍指标。
   • 交错桁架结构：由框架柱、桁架和楼板组成，桁架平面外可采用框架 – 支撑等抗侧力体系。
   • 楼盖设计：可采用钢筋桁架叠合板、预应力混凝土叠合板等多种形式，需满足刚度和振动舒适度要求。
5. 连接与节点
   • 节点设计应传力明确、施工方便，抗震时节点破坏不应先于构件。
   • 包括钢梁 – 柱、混凝土梁 – 柱、梁 – 墙等连接节点构造，强调焊缝和螺栓连接的可靠性。
6. 施工与验收
   • 施工需编制专项方案，核心筒施工宜先于框架结构 4-8 层，控制竖向变形差异。
   • 钢结构、混凝土结构施工质量验收分别遵循相关国家标准，装配式构件需进行进场验收和安装校准。
7. 防护与耐久性
   • 防火：构件耐火极限需符合规范，钢构件可采用防火板或涂料保护。
   • 防腐：钢结构表面处理、涂料涂装需符合防腐蚀设计要求，根据环境确定防腐年限。

三、关键参数与限值

• 房屋高度：不同结构类型最大适用高度不同，如钢框架 – 混凝土剪力墙结构 6 度区为 150m，7 度区为 130m。
• 高宽比：框架结构 6 度区高宽比限值为 6（组合柱）、4（混凝土柱），筒体结构可达 17（框架 – 核心筒，6 度区）。
• 层间位移角：风荷载或多遇地震下，框架结构限值为 1/450（钢管混凝土柱）至 1/250（钢筋混凝土柱），罕遇地震下混合框架结构限值为 1/50。

四、适用与延伸

• 本标准为重庆市地方标准，需与国家现行标准配套使用，对新型节点和复杂结构需通过试验验证。
• 适用于住宅、办公、商业等多类建筑，推动装配式建筑技术在混合结构中的应用与发展。
