BIM 技术赋能水厂建设，给水厂工程施项目BIM应用，全套文件共包含BIM模型、汇报PPT及演示视频等
给水厂工程施工总建筑面积 1.55 万平方米，总造价 2.12 亿元，建设内容涵盖水处理设施间、办公楼、清水池等关键设施。项目以 BIM 技术为核心驱动力，贯穿设计、施工、管理全周期，破解水厂建设中的复杂技术难题，打造数字化建造标杆。
项目施工场地南北长 243 米、东西长 210 米，工期 670 天，质量目标直指 “国家优质工程奖”。面对水处理系统复杂、管线密集、施工精度要求高的挑战。
硬件配置上，部署 5 台高性能工作站（Intel i7 处理器、16G 内存）、2 台移动终端，集成 Revit 2016、Navisworks、Lumion 8.0 等软件，形成从建模到渲染的全流程技术链条。同时制定《BIM 模型标准手册》，规范建模精度、色彩编码及碰撞检测流程，例如机电管线以 RGB 色标区分系统类型（如绿色代表市政给水管，青色代表消火栓系统），确保各专业协同高效。

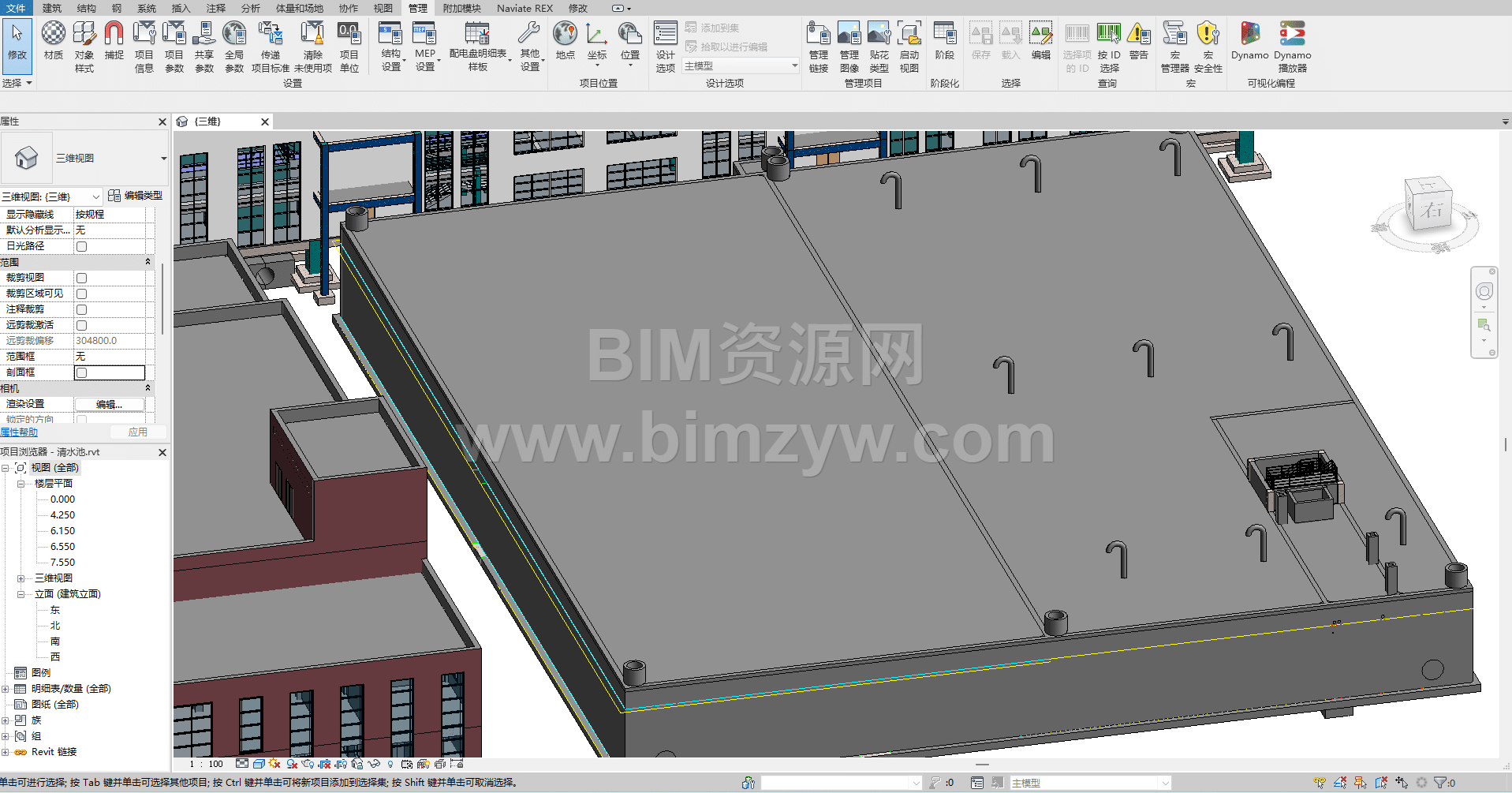

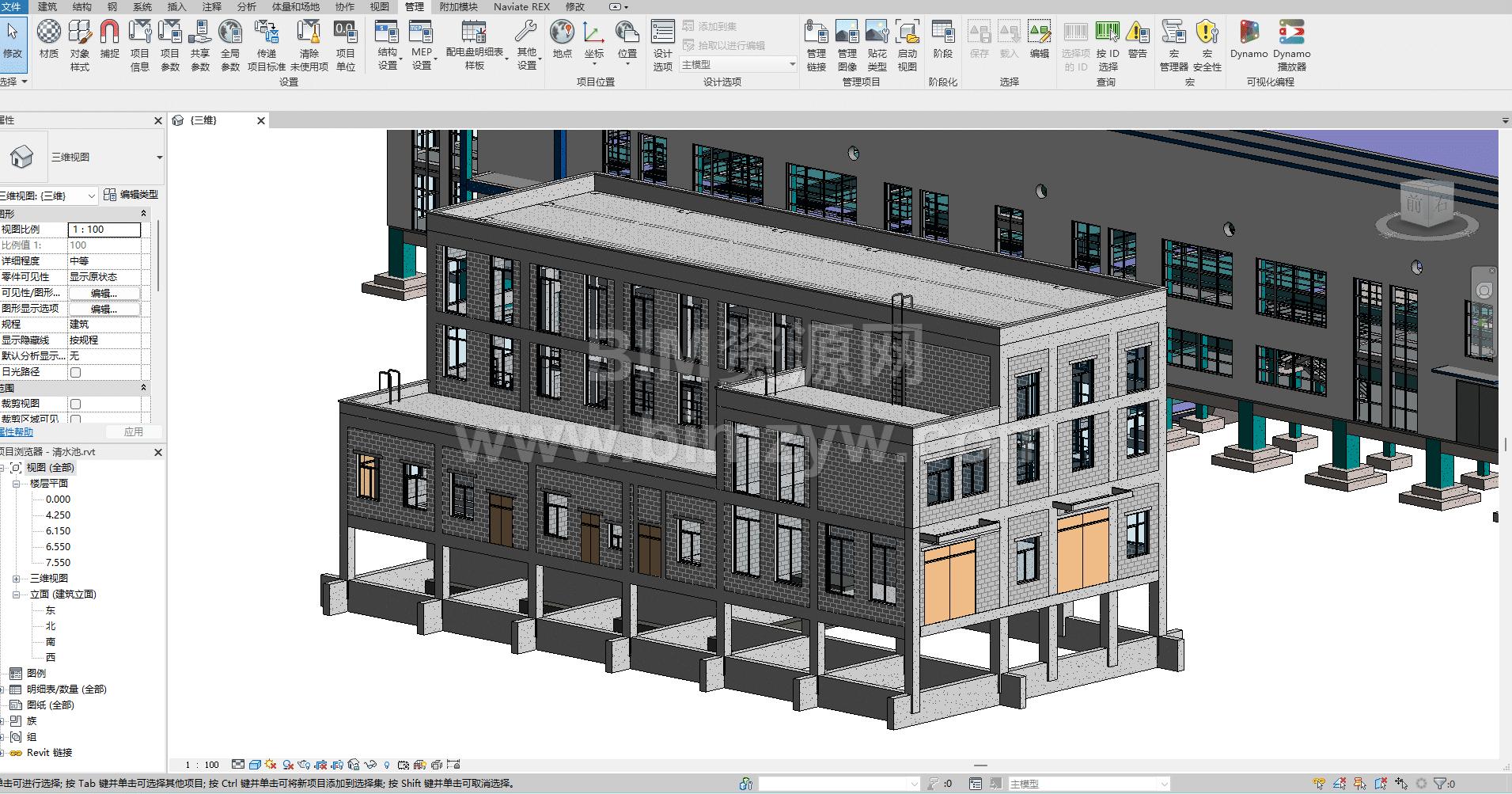

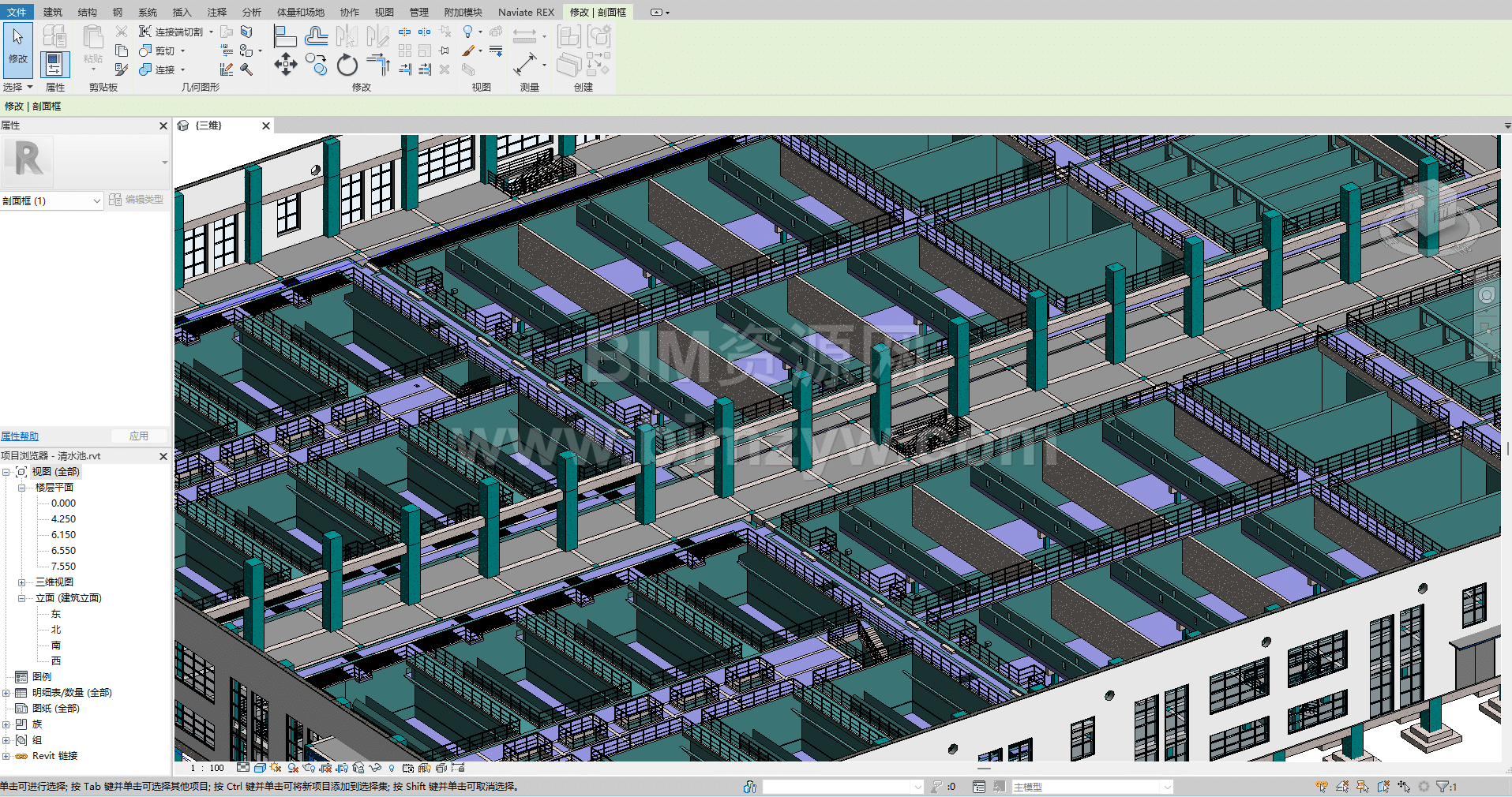

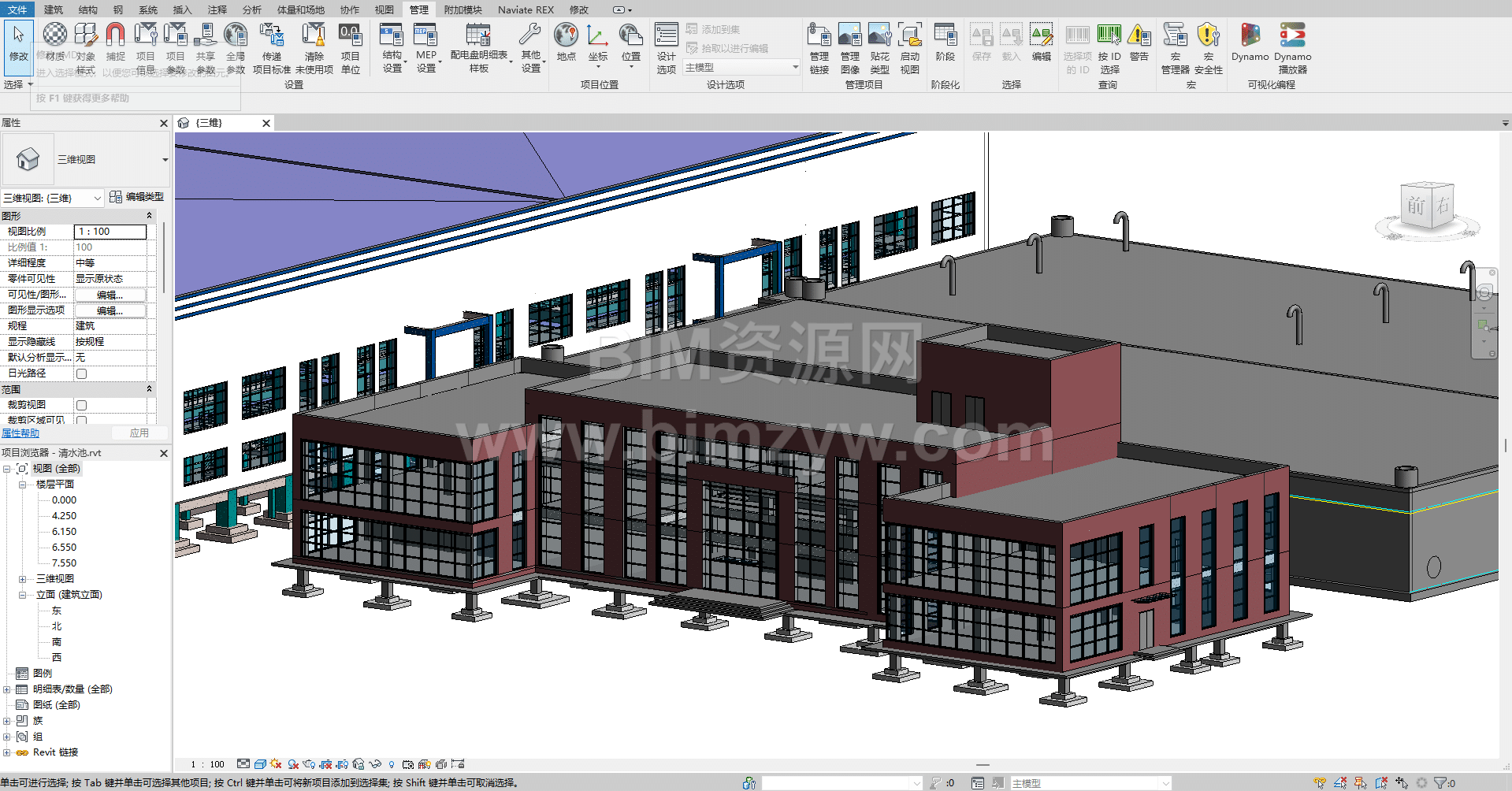

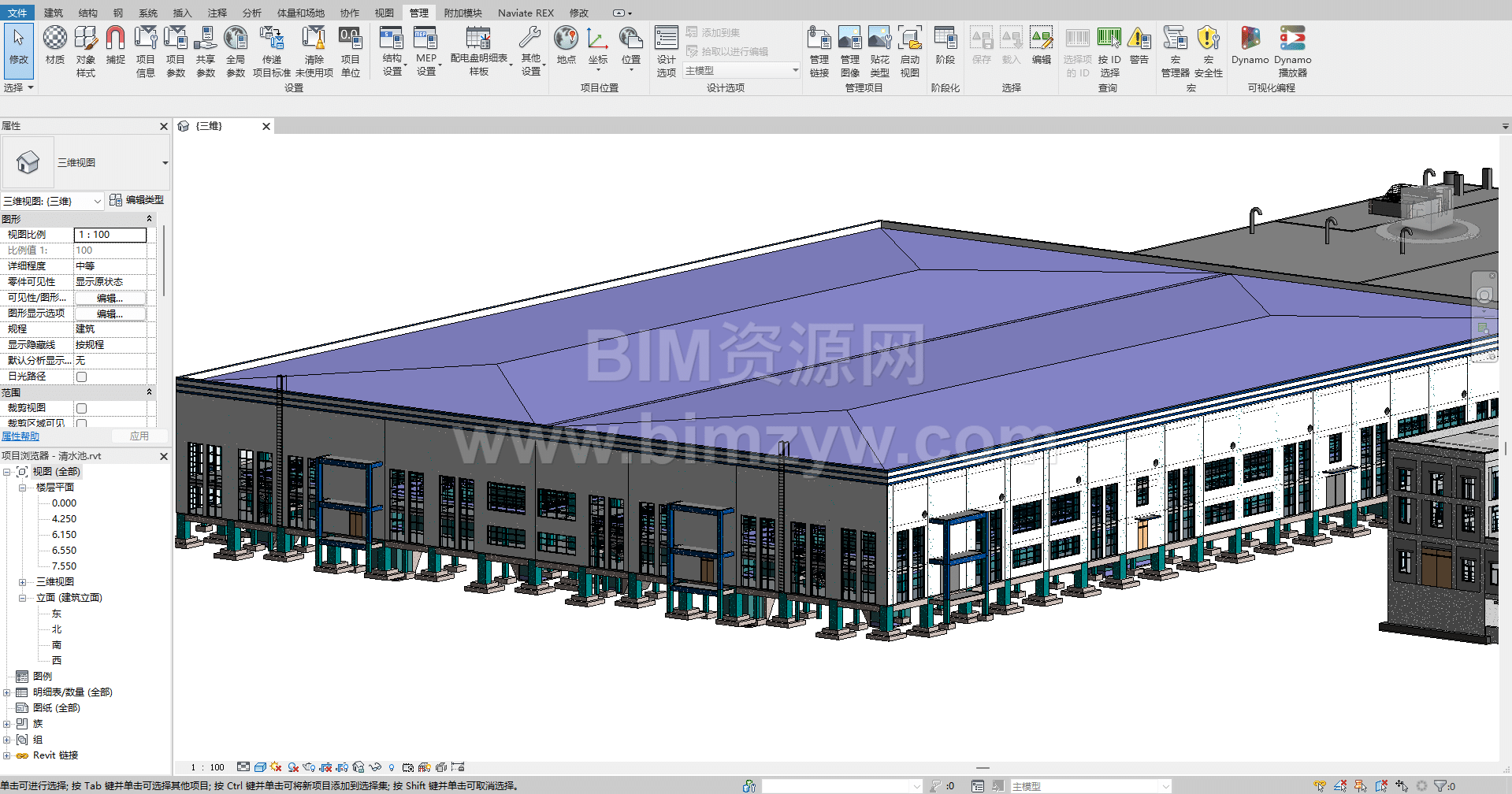

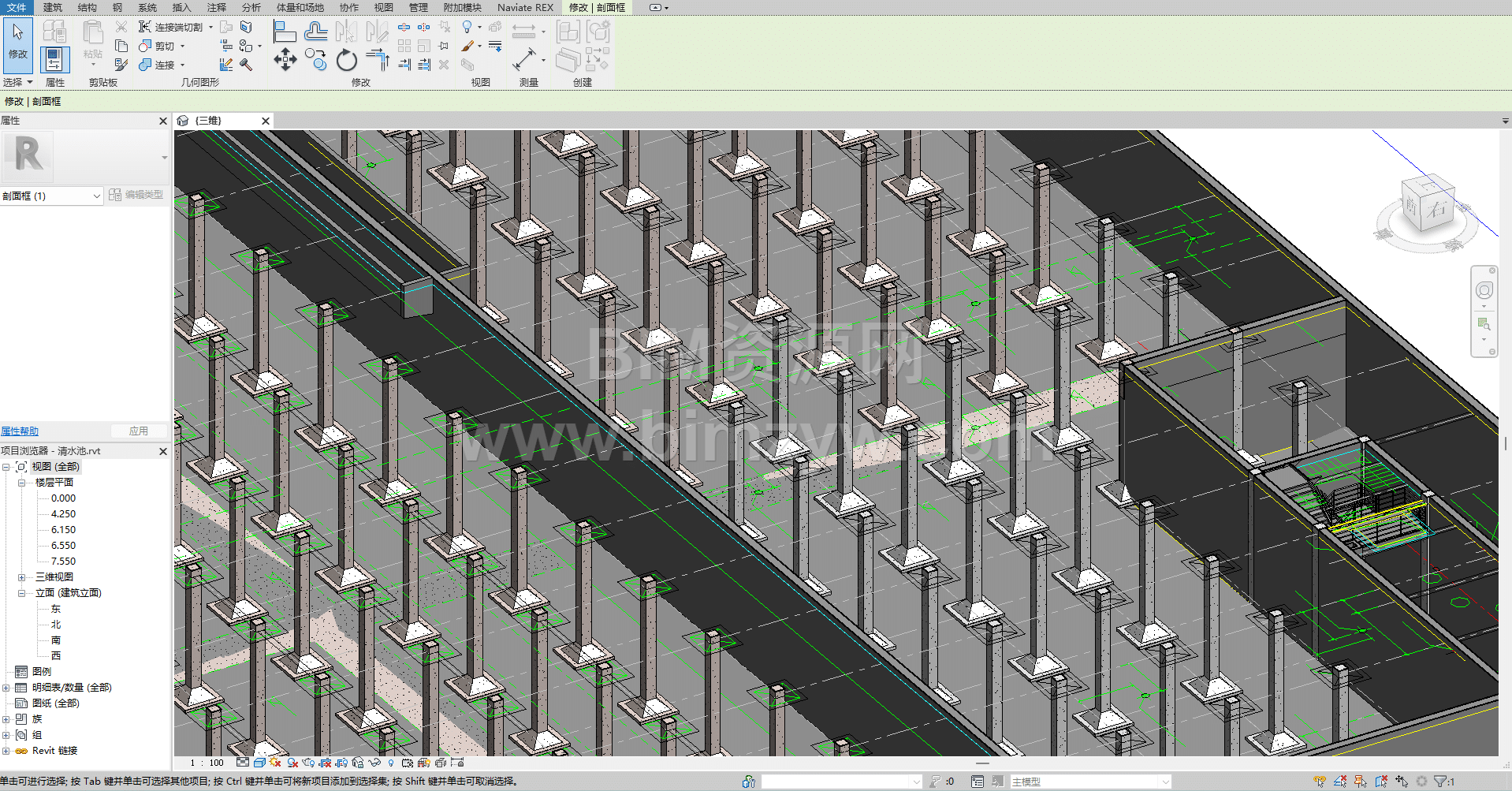

通过 Revit 搭建全专业模型，涵盖土建、机电、场地布置等模块。在施工图校核阶段，三维模型发现结构图纸冲突 42 处，如地下室梁配筋标注缺失、风管与结构梁碰撞等问题，提前协调设计方整改，避免返工损失超 30 万元。例如，水处理设施间的预埋件定位通过模型模拟，将安装误差控制在 5mm 以内。
- 二次砌体优化：利用 BIM 排砖功能，对加气混凝土砌块进行预排布，生成非标准构件切割清单，集中加工后运输至现场，材料损耗率从 10% 降至 6%，节约砌体材料约 120 立方米。
- 机电管线综合：通过 Navisworks 碰撞检测，发现风管与桥架碰撞 119 处，优化后采用 “有压管让无压管” 原则调整排布，地下室走廊净空从 2.2 米提升至 2.4 米，同时出具支吊架详图，指导现场一次安装合格率达 98%。
- 钢筋排布优化：针对塔吊基础及梁柱节点，建立三维钢筋模型，解决预留钢筋与底板施工缝留置难题，避免漏筋、超筋问题，保障结构安全。
制作卫生间、屋面、管道井等施工样板模型，以三维动画形式向施工班组交底。例如，地暖样板间模型直观展示保温层、反射层及管线走向，工人理解效率提升 70%，减少因工艺误解导致的返工 3 次，节约工期 15 天。
利用 Revit 明细表功能，自动提取门窗、管道、支吊架等工程量，误差控制在 3% 以内，为预算部门提供精准数据支持。例如，管道明细表导出后直接对接物资采购计划，减少人工算量耗时 80%。
结合二维码技术，将模型构件与现场实体绑定，扫码可查看材质证明、施工记录等信息，实现质量追溯。同时通过 Fuzor 平台同步模型与现场进度，动态调整资源配置，水处理设施间施工周期缩短 20 天。
项目创新应用 “BIM + 预制装配” 模式，制冷机房管道采用模块化预制，现场拼装效率提升 40%；自主研发企业
族库，涵盖安全防护栏杆、定型化防护围栏等构件，重复利用率达 70%。技术成果形成省级工法 1 项，获 “全国建筑业 AAA 级信用企业” 等荣誉，节约项目成本约 564 万元，缩短工期 101 天。
大小：635MB
格式：rvt
版本：Revit2016
版权：仅供学习，请勿商用
解压密码：www.bimzyw.com
