中医院项目施工BIM综合应用，全套BIM模型可下载

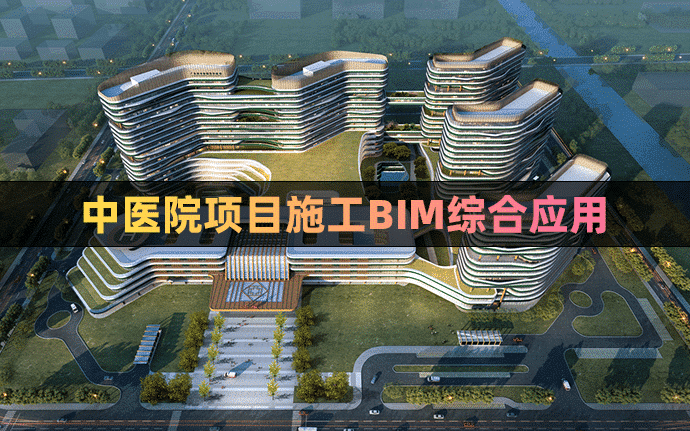

该中医院项目总建筑面积达 37.8 万平方米，涵盖 6 幢塔楼及 2 层地下室，集医疗、教学、科研于一体。项目采用设计施工总承包（EPC）模式，以 BIM 技术为核心驱动力，破解大型医疗综合体建设难题，打造智慧建造标杆。
项目地处珠江出海口，地质条件复杂，面临三大核心挑战：
- 医疗专项系统复杂：包含核医学防护、气动物流、垃圾被服等 20 余项特殊系统，管线交叉密集，施工精度要求极高。
- EPC 协同难度大：参建单位多，设计施工一体化要求高，传统二维管理模式难以满足进度与质量管控需求。
- 工期与创优压力：1080 日历天工期需完成鲁班奖创优目标，核医学区域大体积混凝土施工、大型设备运输等关键环节风险突出。
为此，项目制定专项 BIM 实施方案，建立三级管理架构：决策层统筹资源，技术层深化

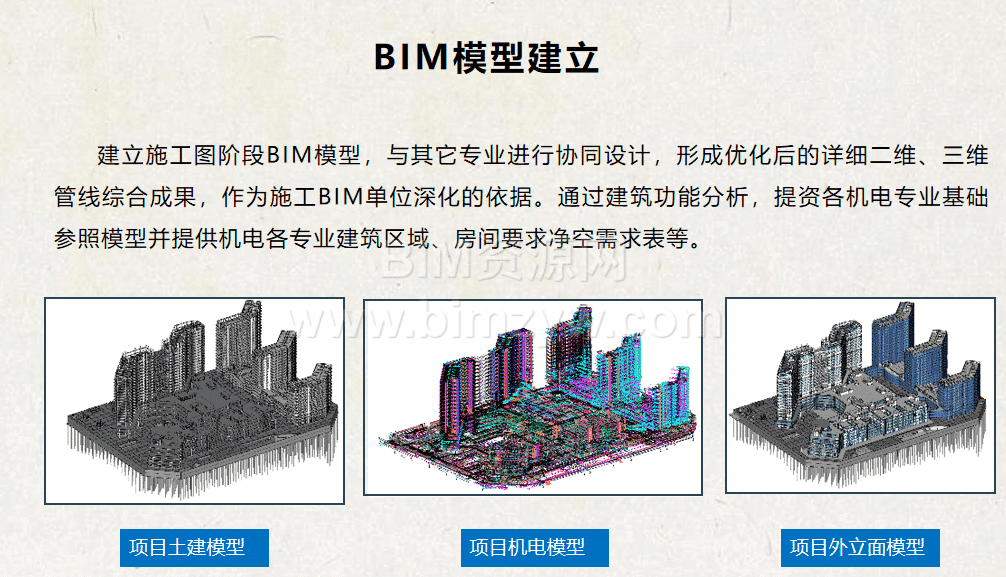

模型，实施层落地应用。配备高性能工作站、无人机、三维扫描仪等硬件，集成 Revit、Navisworks、广联达 5D 等软件，构建全专业协同平台。
核医学区域作为项目核心难点，采用 BIM 技术进行三维建模与受力分析，优化大体积混凝土预埋管道方案。通过模拟管道排布、补强钢筋设计及施工流程，解决传统工艺中管道定位偏差与辐射防护难题，缩短工期 7 天，节约成本 75 万元。该技术形成省级工法《基于 BIM 的核医学大型管道预埋施工工法》，经鉴定达到国内先进水平。

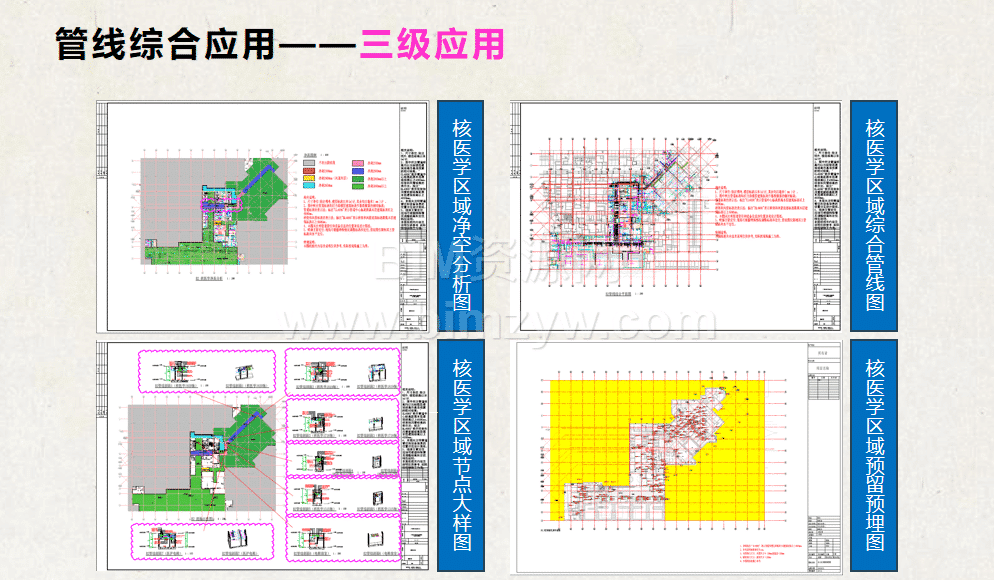

针对气动物流、箱式物流等医疗专项系统，建立专项模型，提前模拟管线与常规系统的空间冲突，优化净空高度 20 余处，避免拆改返工。例如，核医学区域风管标高调整后，行车道净空从 2750mm 提升至 2900mm，满足设备运输与使用需求。
自主研发 EPC 项目管理平台，集成进度、质量、安全、成本模块，实现 “模型 – 现场 – 数据” 实时联动。通过平台发起质量问题整改 237 次，整改率 100%；动态跟踪塔吊运行数据，优化机械调度，设备利用率提升 15%。平台获软件著作权，成为企业标准化管理工具。
在施工场地策划中，利用无人机倾斜摄影建立三维场布模型，对比多版方案后选定最优塔吊位置，减少材料二次搬运距离超 150 米。全息投影技术的应用，使现场布置可视化交底效率提升 60%，临建设施成本降低 12%。

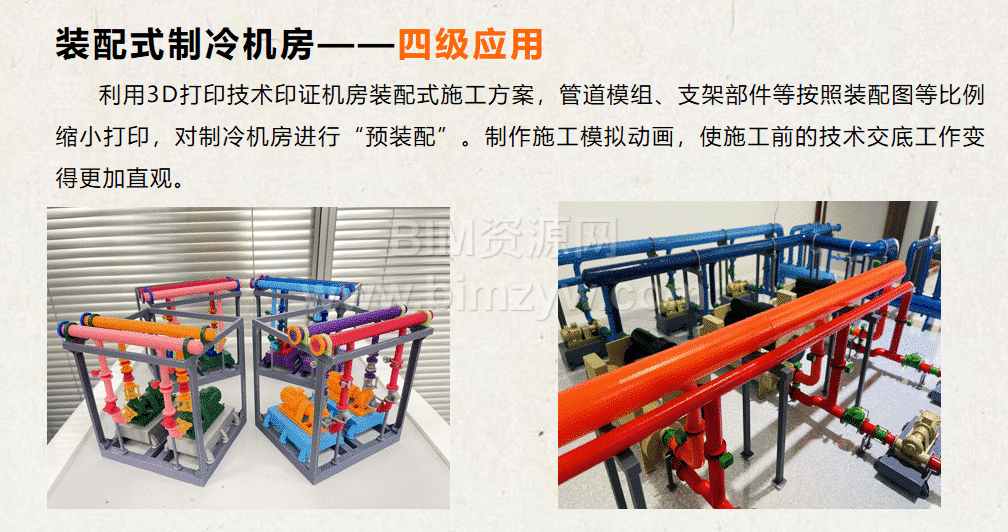

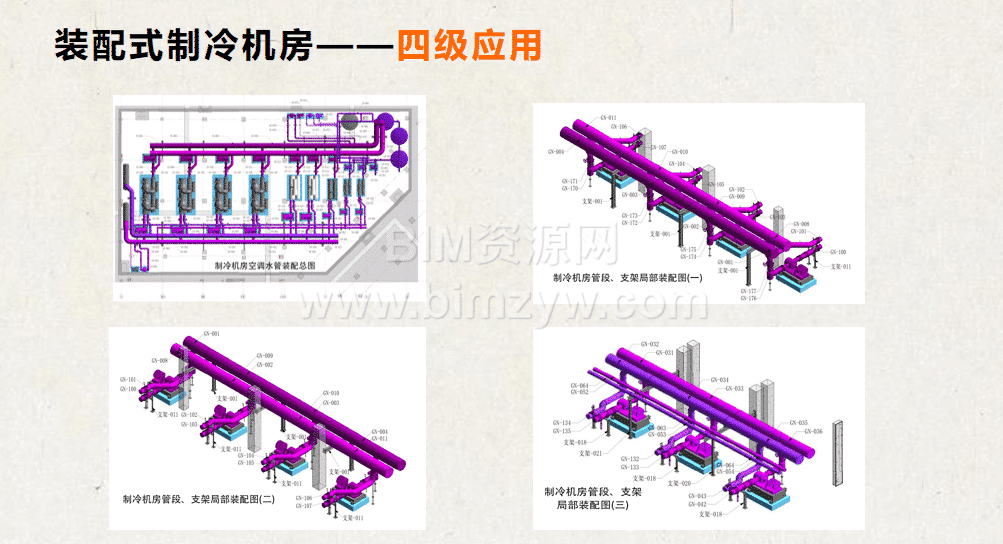

装配式制冷机房深化中，通过 BIM 建模优化管道支吊架排布，采用 3D 打印模拟拼装，提前发现管线碰撞 18 处。结合移动式生产线，实现管件预制加工与现场安装无缝衔接，工期缩短 25 天，安装精度误差控制在 5mm 以内。

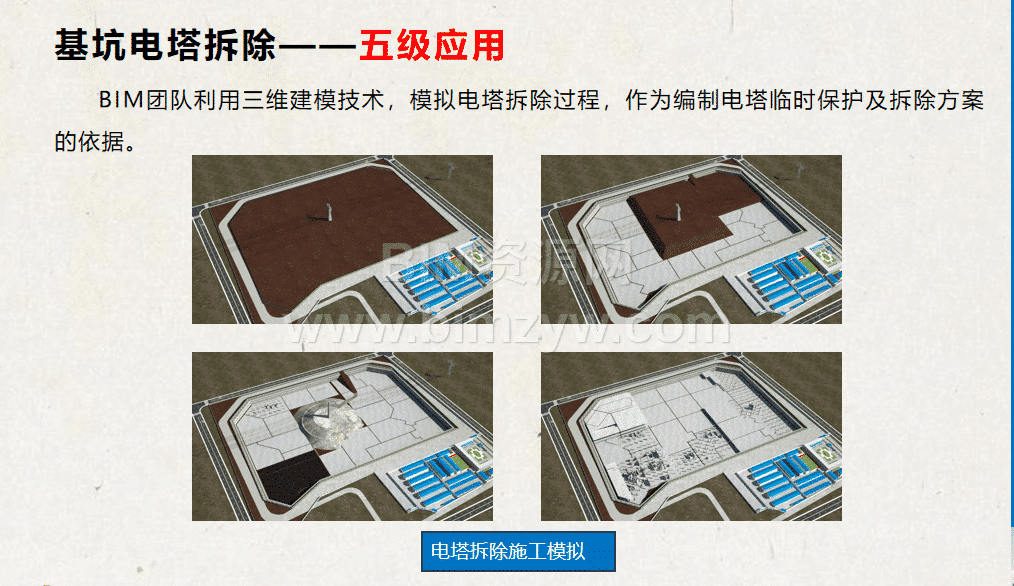

基于BIM 的危大工程安全计算软件（GJS），实现模板支架、深基坑等方案自动验算，生成计算书 200 余份，节省人工计算时间 70%。该软件获 21 项计算机软件著作权，在基坑电塔拆除等场景中，通过三维扫描与模拟，确保高危作业零事故。
项目提前规划 BIM 模型向运维阶段延伸，建立设备档案数据库，涵盖空调机组、电梯等关键设施参数，为后期智能化运维奠定基础。绿色施工方面，通过 BIM 算量优化材料采购，混凝土损耗率从 8% 降至 5%，节约钢材 12 吨；环境监测系统联动喷淋降尘，扬尘达标率 98%，获评广东省绿色施工示范工程。
项目通过 BIM 技术应用，累计节约费用 564 万元，缩短工期 101 天，形成省级工法 4 项、专利 2 项、QC 成果 2 项，软件著作权 21 项，科技成果数量居同类项目前列。2021 年作为广州市 “质量观摩月” 分会场，接待行业观摩超千人，获鲁班奖评审专家高度认可。
大小：6.31GB
格式：rvt
版本：Revit2020
版权：仅供学习，请勿商用
解压密码：www.bimzyw.com
