资源包含内容
（1）福建省立医院金山院区BIM设计阶段应用汇报PPT

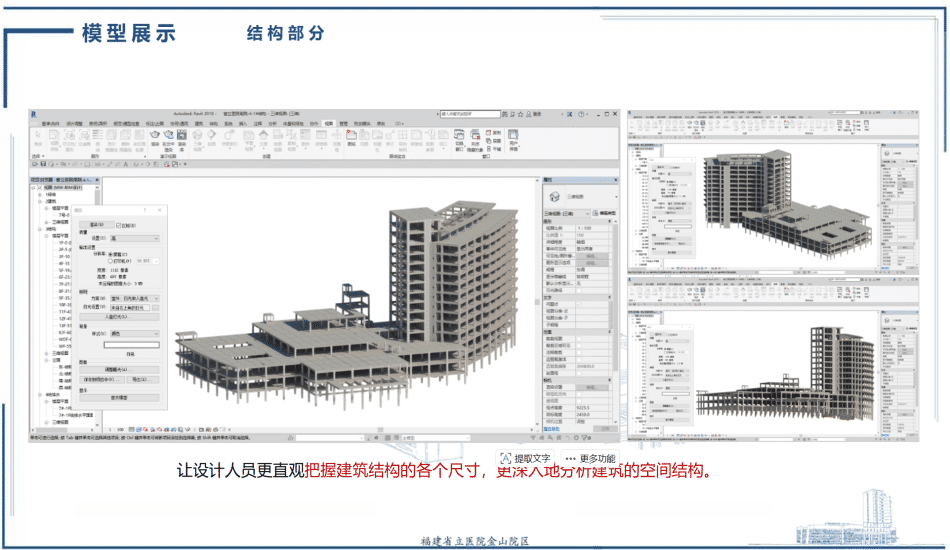

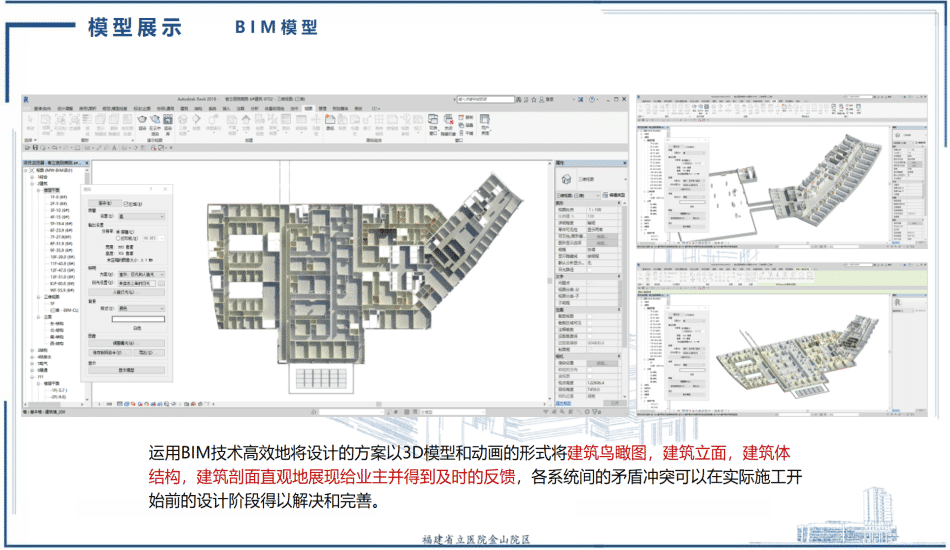

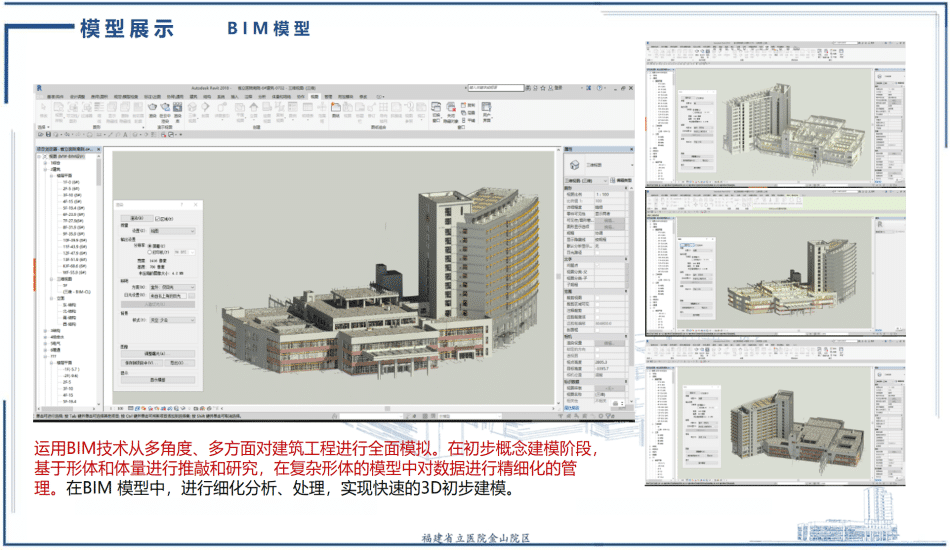

（2）建筑、结构及管线综合Revit模型
（4）医院BIM设计应用演示视频（M4V格式）
资源包共包含8个RVT文件，可结合PPT和视频对照学习医院多专业设计与模型深化。
项目概况与设计难点
福建省立医院金山院区二期综合医院项目位于福州市仓山区，总建筑面积约9.48万平方米，总投资概算约8.38亿元，合同工期27个月，由中建海峡建设发展有限公司承担设计与施工。
医疗建筑除常规机电系统外，还涉及医用气体、洁净空调、医疗用水和物流传输等专项系统。项目通过BIM开展专业协调、空间验证和方案优化，提前处理设备安装与医疗功能之间的矛盾。
管线综合与医院空间优化

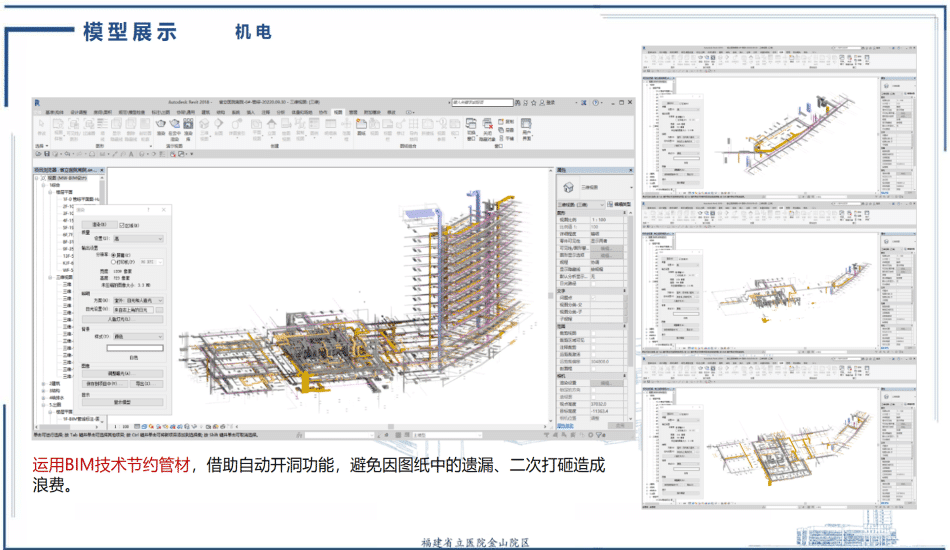

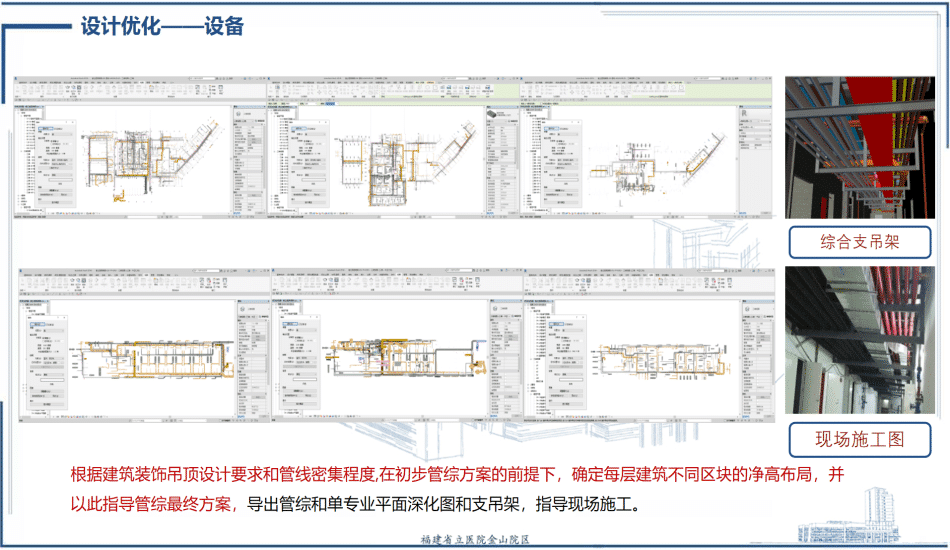

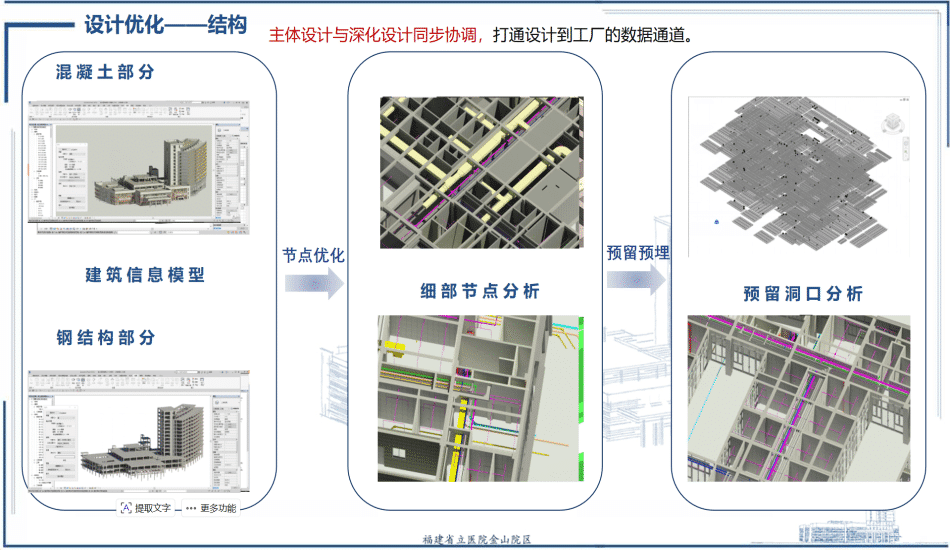

团队将建筑、结构、机电及装修模型整合，检查管线与吊顶、钢构、砌体墙之间的碰撞，并根据不同区域的净高需求调整路由，输出管综平面图、剖面图和支吊架深化成果。
项目解决26处土建图纸问题、28处机电图纸节点问题，优化35处通道净高，并识别22处需要调整高度或位置的预留洞口。配套模型适合用于学习医院管线综合、设备房布置及建筑结构协同。
医疗专项与功能模拟
医疗专项是本案例的突出看点。团队针对手术室进行模拟预安装，将医疗设备参数导入模型，验证设备运行所需空间；通过轨道物流动态碰撞模拟，检查运输小车与其他构件的空间关系，辅助优化传输系统设计。

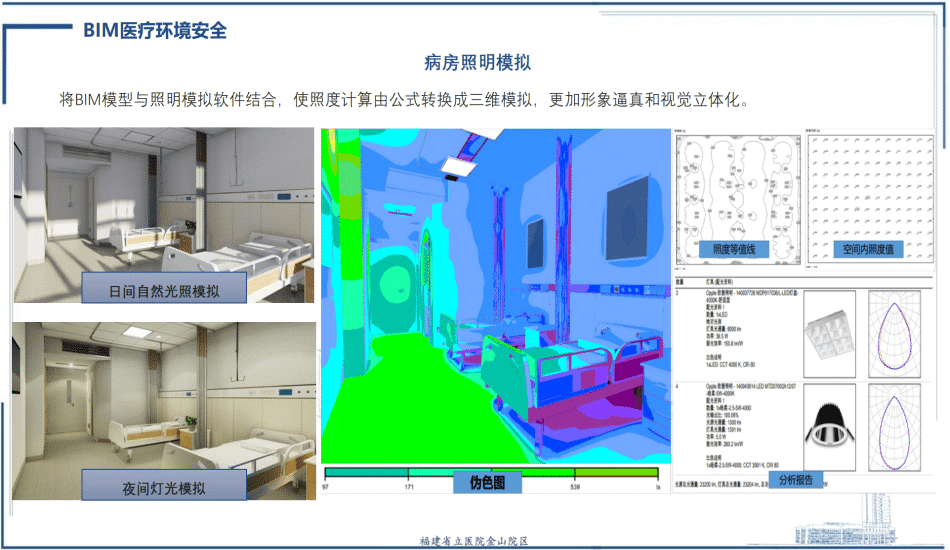

资料还展示了洁污分流、医患流线、屋面停机坪至抢救区域路线模拟，以及净化区域CFD气流分析、病房照明模拟等内容，为医院功能布局和环境设计提供直观依据。
设计协同与装配式应用
项目利用协同平台管理图纸版本、设计变更和模型交付，支持移动端查看，方便设计与施工人员核对现场问题。

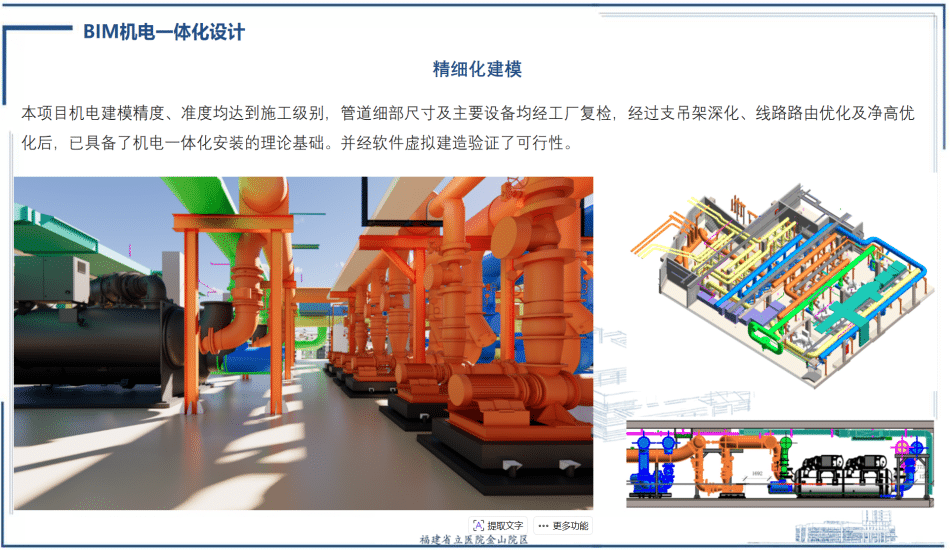

机电深化还与Fabrication加工设计衔接，输出预制静压箱等部件的加工图和数据；装配式部分展示预制构件拆分、参数化深化及工厂对接流程，便于理解设计成果如何转化为生产安装依据。
资料下载价值
项目BIM应用创效约370万元，节约工期约47天。资料将医院设计协同、机电深化与医疗专项模拟结合，具有较强的案例学习价值。
正在寻找医院BIM模型、医疗建筑管综模型和BIM设计汇报PPT的用户，可下载后对照模型、视频与应用说明，研究具体空间和节点做法，适合用于项目汇报、企业培训、课程学习及设计方案参考。
