高清无水印 | DB62/T 3352-2026《建筑施工用斜拉式悬挑卸料平台技术标准》全文PDF电子版下载，共64页完整版

标准名称：甘肃省地方标准《建筑施工用斜拉式悬挑卸料平台技术标准》（Technical standard for sloped cable-hung cantilever unloading platforms in construction）

标准编号：DB62/T 3352-2026（工程建设备案号：J18768-2026）

批准发布：甘肃省住房和城乡建设厅、甘肃省市场监督管理局联合公告发布

主编单位：甘肃第一建设集团有限责任公司、甘肃第四建设集团有限责任公司

实施日期：2026年5月8日发布，2026年8月10日起正式实施

文档规格：原版高清PDF、含完整书签目录、9大技术章节、6大实用附录（含标识牌、验收表、全省风压表）及条文说明，共64页

下载方式：见文末获取下载通道与提取码

一、 为什么项目经理、技术负责人、专职安全员必须研读这份规范？

在房屋建筑高处作业中，斜拉式悬挑卸料平台属于典型的危险性较大的分部分项工程（危大工程）！以往由于缺乏统一的地方工艺与设计标准，施工现场常出现“私自接长主梁、钢丝绳夹正反错装、主梁腹板违规打孔穿绳、与外脚手架混连、超载堆放导致失稳坠落”等致命隐患。

《DB62/T 3352-2026》全面统一了斜拉式悬挑卸料平台的尺寸红线、型钢选型、计算工况与验收管理：

1. 明确红线尺寸与限载：严格界定平台悬挑长度 $\le 5\text{m}$、平台宽度 $\le 3\text{m}$、总面积 $\le 15\text{m}^2$，施工均布荷载 $\le 5.5\text{kN/m}^2$，集中荷载 $\le 15\text{kN}$；

2. 闭环式设计计算体系：涵盖面板、次梁、主梁抗弯/抗剪/挠度、斜拉钢丝绳拉力、防风倾覆及护栏立杆横杆的全套力学验算公式；

3. 推行智能化安全监测：正式将重量传感器、倾斜传感器与超载报警联网机制写入标准，实现平台受力状态在线监控。

无论是编制危大专项施工方案、进行专家论证，还是现场监理巡查与质量安全监督站检查，本标准都是现场不可替代的技术依据！

二、 本标准核心技术干货与节点构造速览

全书共64页，设计、构造与安拆管理要求环环相扣：

1. 结构选材与严禁事项（第3章、第6章）

• 主次梁必须整根型钢：主梁规格不应小于 16号工字钢或槽钢，锚固段长度 $\ge 1000\text{mm}$；次梁规格不应小于 12号工字钢或槽钢，间距 $\le 1000\text{mm}$。主梁、次梁严禁使用焊接或螺栓接长的型钢。

• 平台板厚度：必须满铺厚度 $\ge 3\text{mm}$ 的花纹钢板（或等强材料），与平台梁焊接或螺栓固定间距 $\le 300\text{mm}$。

• 严禁腹板开孔：严禁在主梁腹板上打孔穿吊或直接绑扎钢丝绳，必须在主梁两侧焊接专用钢丝绳斜拉环。

2. 斜拉系统与锚固构造细则（第6.4、6.5节）

• 双道独立受力：平台两侧必须分别设置前后两道独立斜拉钢丝绳，每一道钢丝绳均应能单独承载该侧全部荷载；钢丝绳规范安全系数 $[K]$ 取值不小于 10。

• 夹角与绳夹规范：钢丝绳与水平主梁夹角不应小于 $45^\circ$（宜为 $45^\circ\sim 60^\circ$）；必须使用专用绳夹且数量不得少于4个，绳夹间距为钢丝绳直径的 $6\sim 7$ 倍，末端留设不小于 $200\text{mm}$（预留安全弯）；滑鞍必须在主受力侧，严禁正反交错。

• 主梁锚固与限位：主梁锚固段前端不少于1道、尾端不少于2道（穿透楼板锚固或预埋 $\ge 18\text{mm}$ U型钢筋）；主梁下部靠近墙边处必须双面焊接16号槽钢限位挡块（高度 $\ge 150\text{mm}$），防止架体向内滑动。

3. 封闭式防护体系与超长材料挡板（第6.3节）

• 防护栏杆规格：立杆采用尺寸不小于 $50\times50\times4\text{mm}$ 方管，高度 $\ge 1.2\text{m}$，间距 $\le 1000\text{mm}$；横杆不少于2道（上横杆1.2m，下横杆0.6m）。

• 全钢板硬质围蔽：四周防护栏板必须采用不小于 $1\text{mm}$ 厚钢板或钢板网全封闭，严禁使用密目网或安全网敷衍代用。

• 前端活动门：外侧前端正中设置开启式活动挡板（仅供长钢管、长木枋等超长物料水平转运时开启，平常作业严禁打开）。

4. 安全管理与施工红线（第7章、第9章）

• 混凝土强度底线：安装卸料平台时，支承主体结构混凝土同条件试块强度不得低于 $20\text{MPa}$（锚固板厚宜 $\ge 120\text{mm}$）。

• 严禁混连：卸料平台必须保持完全独立，严禁与外脚手架、支模架或起重施工设备连接。

• 限上台人数：平台上同时操作人员严禁超过2人，材料严禁超高堆放。

• 拆除顺序红线：拆除时必须先由塔吊卸扣锁定起重吊环受力，拆除斜拉钢丝绳后，方可拆除主体锚固件；严禁先拆锚固件后拆钢丝绳！

5. 独家实用附录：方案编制与现场验收必备工具表（第46~56页）

• 附录A：标准的卸料平台限载标识牌与验收牌排版样例

• 附录B：《斜拉式悬挑卸料平台验收记录表》（平台加工制作/成品进场验收表）

• 附录C：《斜拉式悬挑卸料平台安装验收记录表》（现场搭设完成后初验表）

• 附录D：《斜拉式悬挑卸料平台检查记录表》（日常每日巡查专职安全台账）

• 附录E & F：风级风速对照表，以及甘肃省各市（兰州、酒泉、张掖、天水、庆阳等）10年/50年/100年重现期基本风压速查表

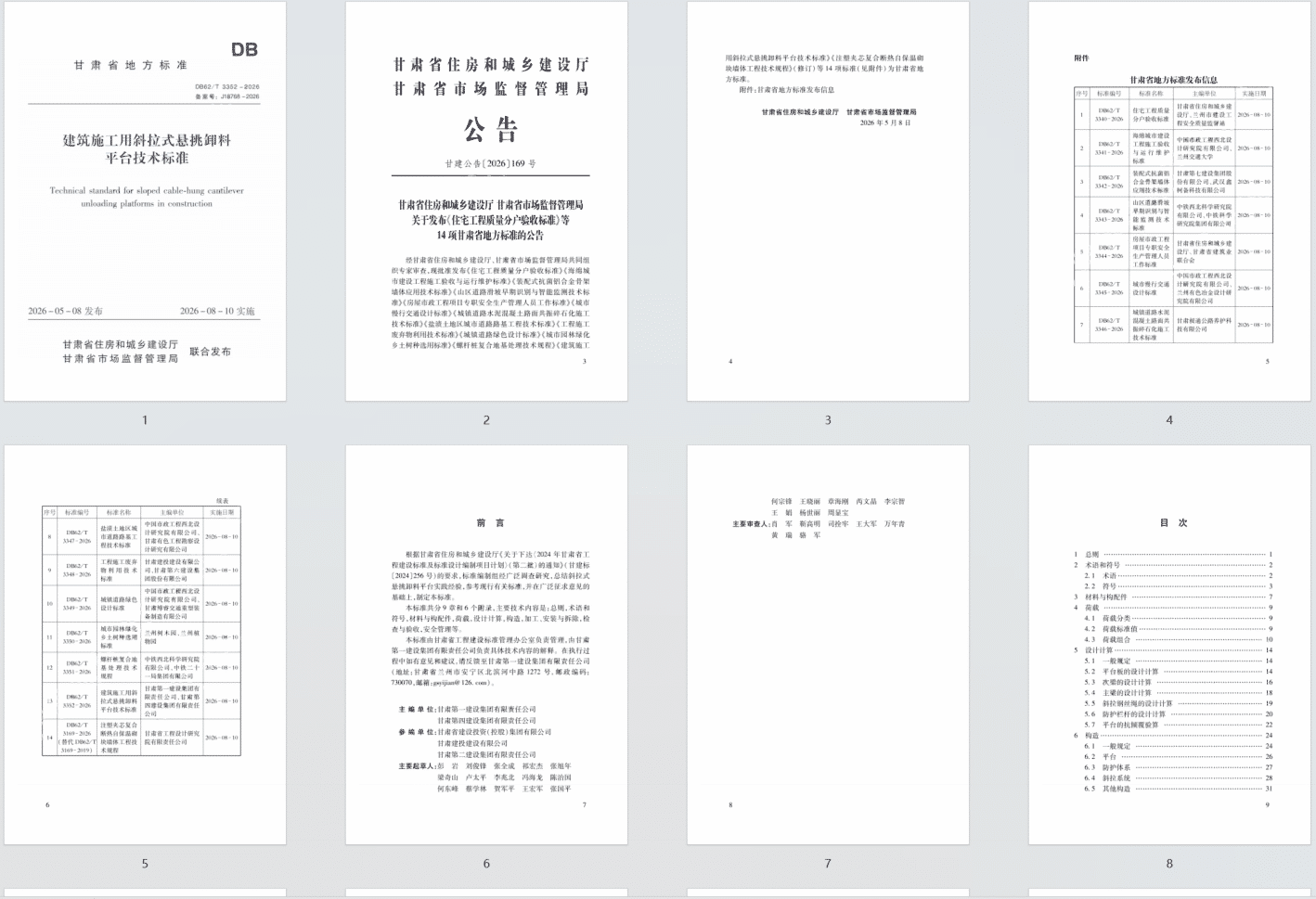

三、 文档展示与预览

• 官方正式版本：甘肃省住建厅与市场监督管理局联合公告批准的正式标准文本，含编制说明与条文详述。

• 高清无水印版：侧立面图、正立面图、平面布置详图、锚固大样及绳夹安装图清晰规范，支持文字自由复制与打印装订。

免责声明：本文整理的技术规程仅供个人学习、技术探讨与方案编制参考使用，实际工程施工与危大方案专家论证请以国家和地方正式出版发行的标准文本为准。
