医院BIM难在哪？难在医疗管线密集、设备空间受限，还要让设计模型真正指导施工。这套深圳中医肛肠医院BIM综合应用资料，将建筑、结构、医疗管综模型与57页成果汇报放在一起，适合边看案例、边打开模型研究具体做法。
资源清单
- BIM综合应用汇报PPT。
- 8个Revit模型：建筑地上地下、建筑总图、结构地上地下、地上10层以下管综、地上11层以上管综、室外管线总图及2个基准模型。
- 82个DWG配套外链文件，涉及建筑平面、空调通风及防排烟等。
模型提示：建议保留原有外链目录结构；PPT软件配置为Revit 2020，可作为使用环境参考。
7万平方米医院，复杂医疗管线怎么排？
项目总建筑面积70283平方米，地上23层、地下4层，规划420张床位，地下四层还设置人防急救医院。地下室涉及医疗专用房间、水泵房及战时医疗系统，管线密集，设备安装与检修空间要求高。

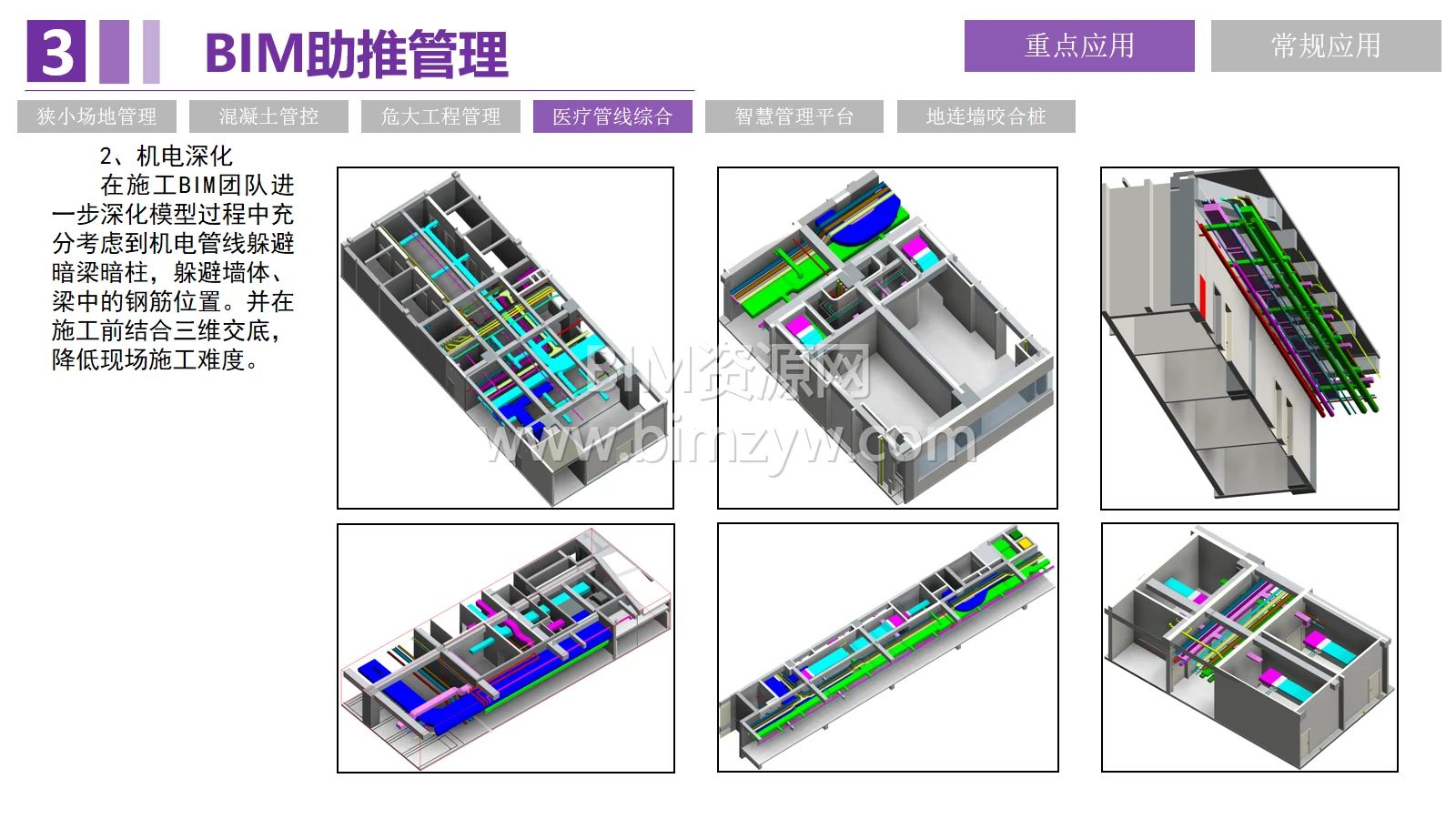

案例重点展示管线避让暗梁、暗柱和钢筋的深化方法。配套两组分层管综模型，适合研究楼层管线路由与专业交叉关系。
从三维模型到施工图，学习深化落地

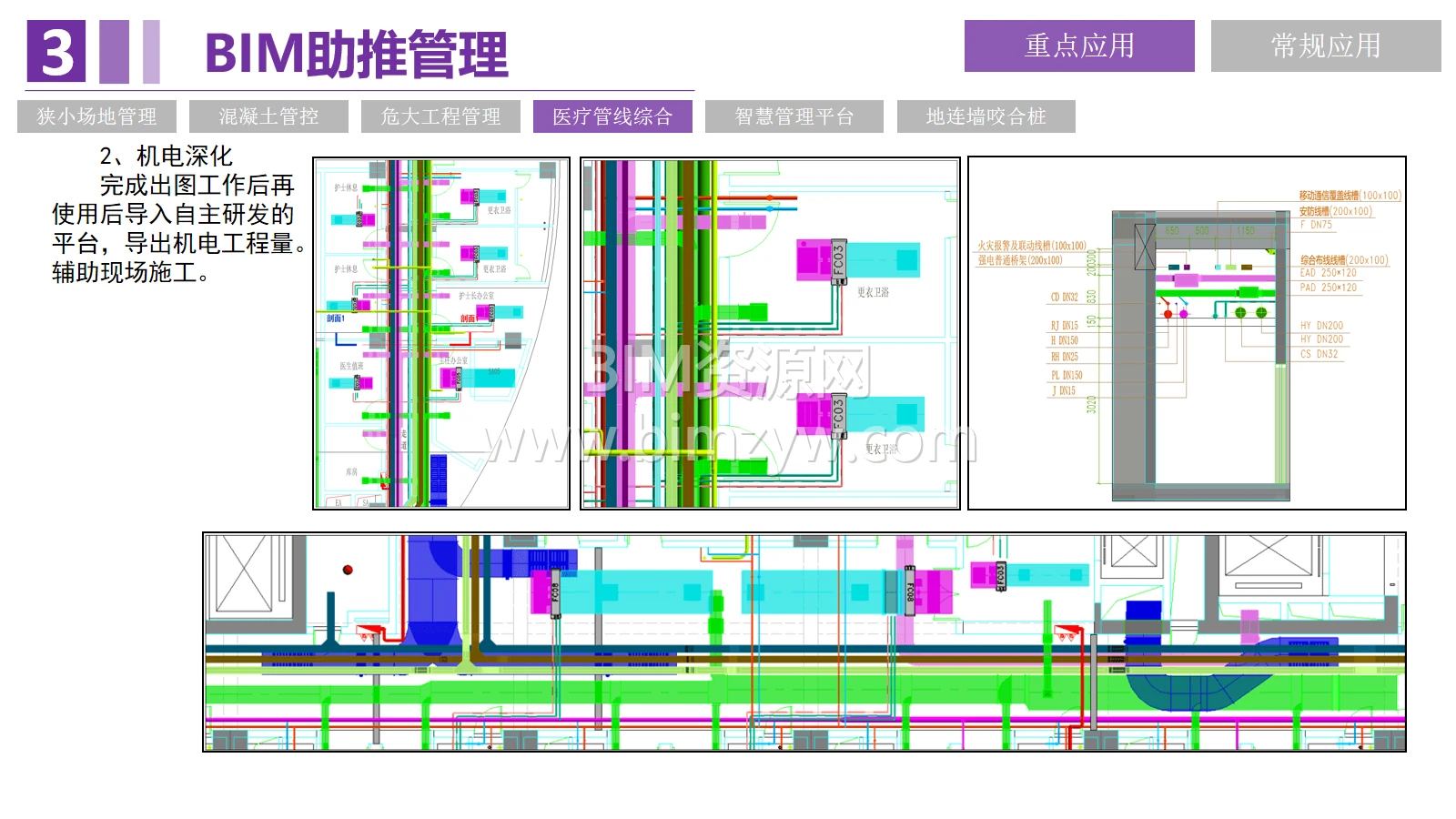

项目结合设计、施工、咨询多方复审，根据安装条件调整模型，再输出管综平面和剖面图。深化模型还用于提取工程量、三维交底与现场核对。对医院机电深化学习而言，这种模型、图纸与施工衔接的过程尤其值得拆解。
狭小场地与深基坑，怎样提前策划？

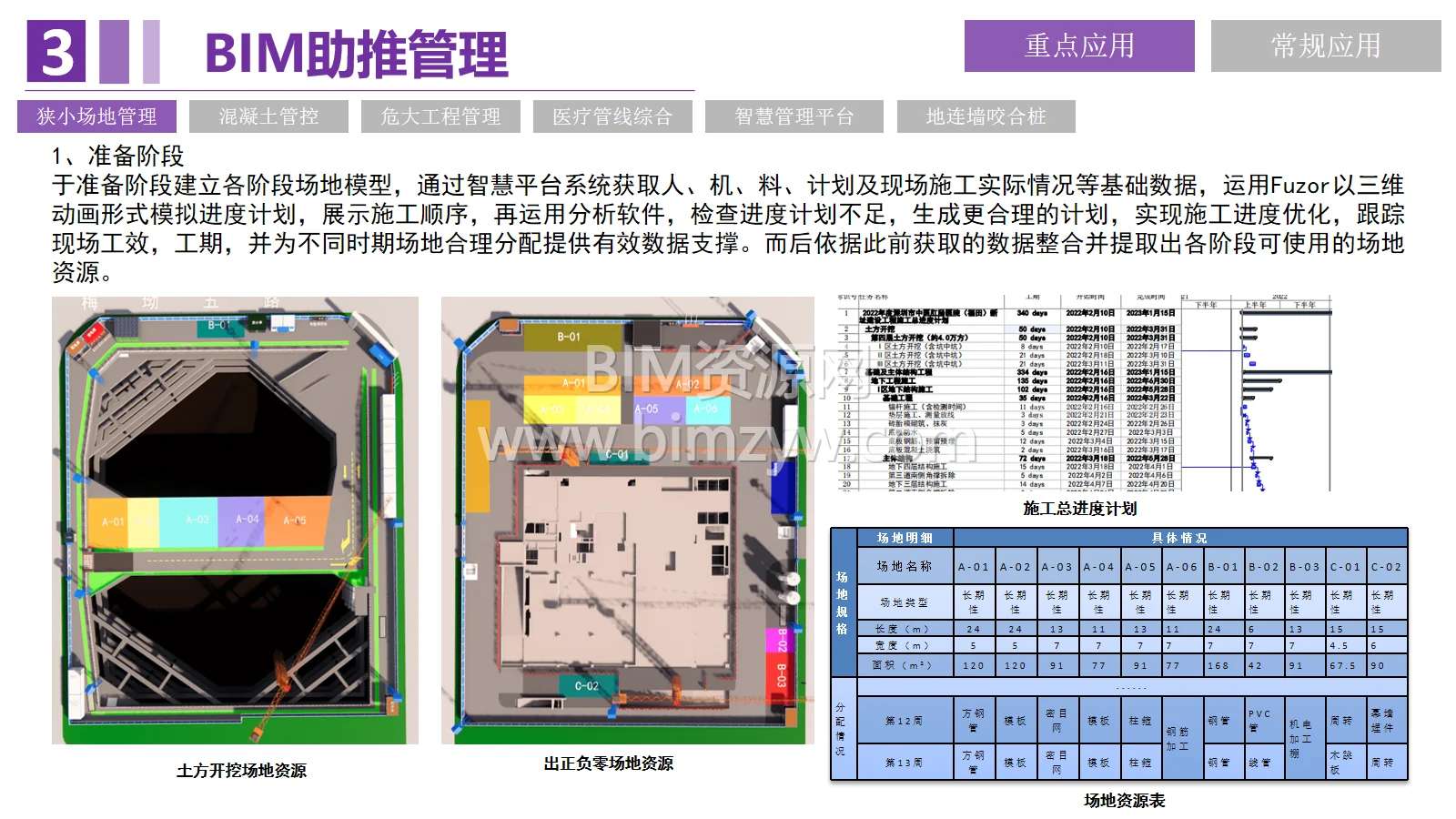

项目用地面积约5653平方米，团队按周调整堆场、进出路线与施工计划，累计形成34份场地分析及规划成果。按PPT统计，相关应用使二次搬运减少40%，整体工效提高10%。

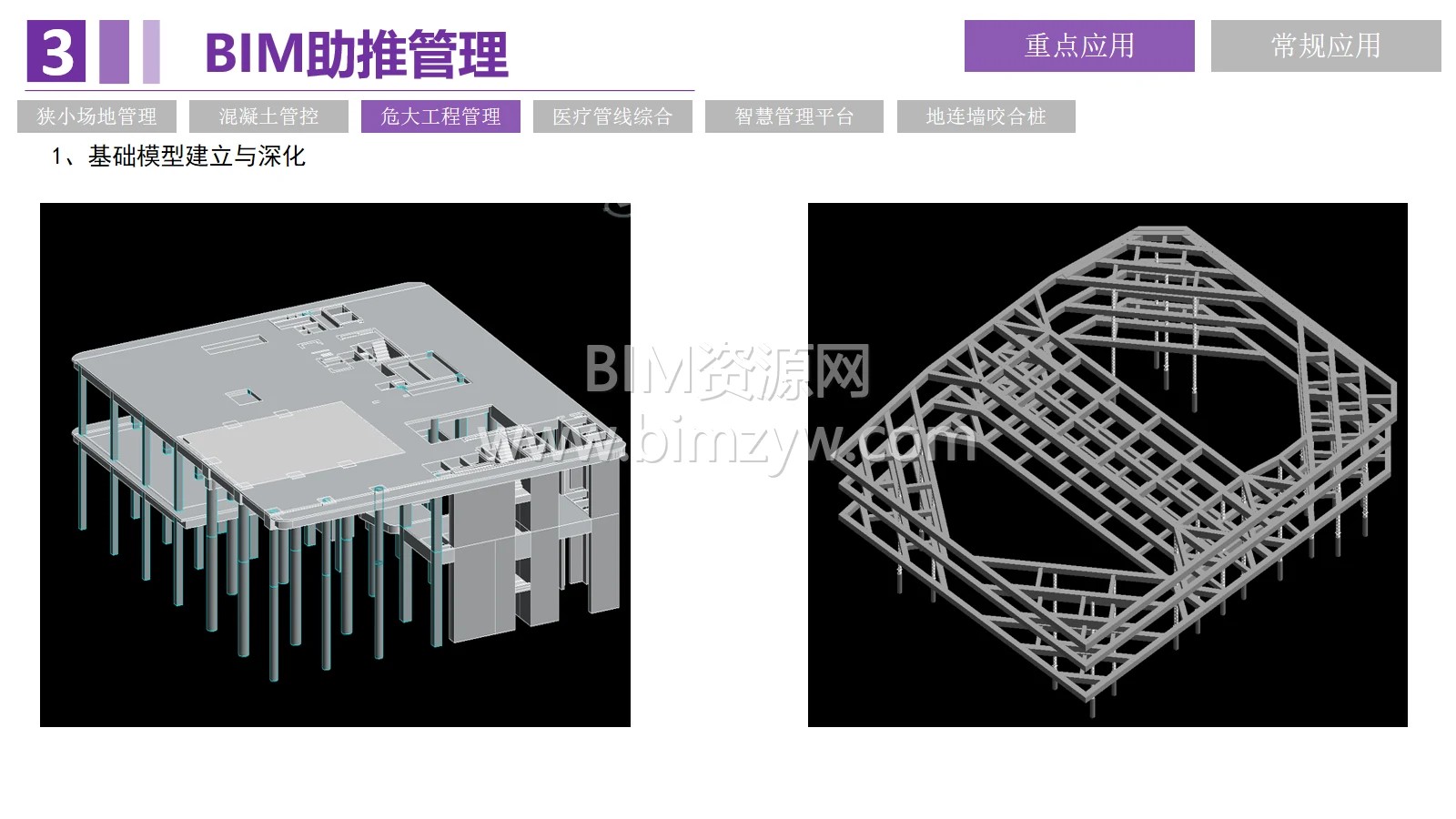

深基坑和高支模应用结合结构建模、监测布点与可视化管理；地连墙和咬合桩部分则利用地质模型进行入岩分析，为工艺交底及方案优化提供依据。
量控、排砖和虚拟样板，一套案例串起来

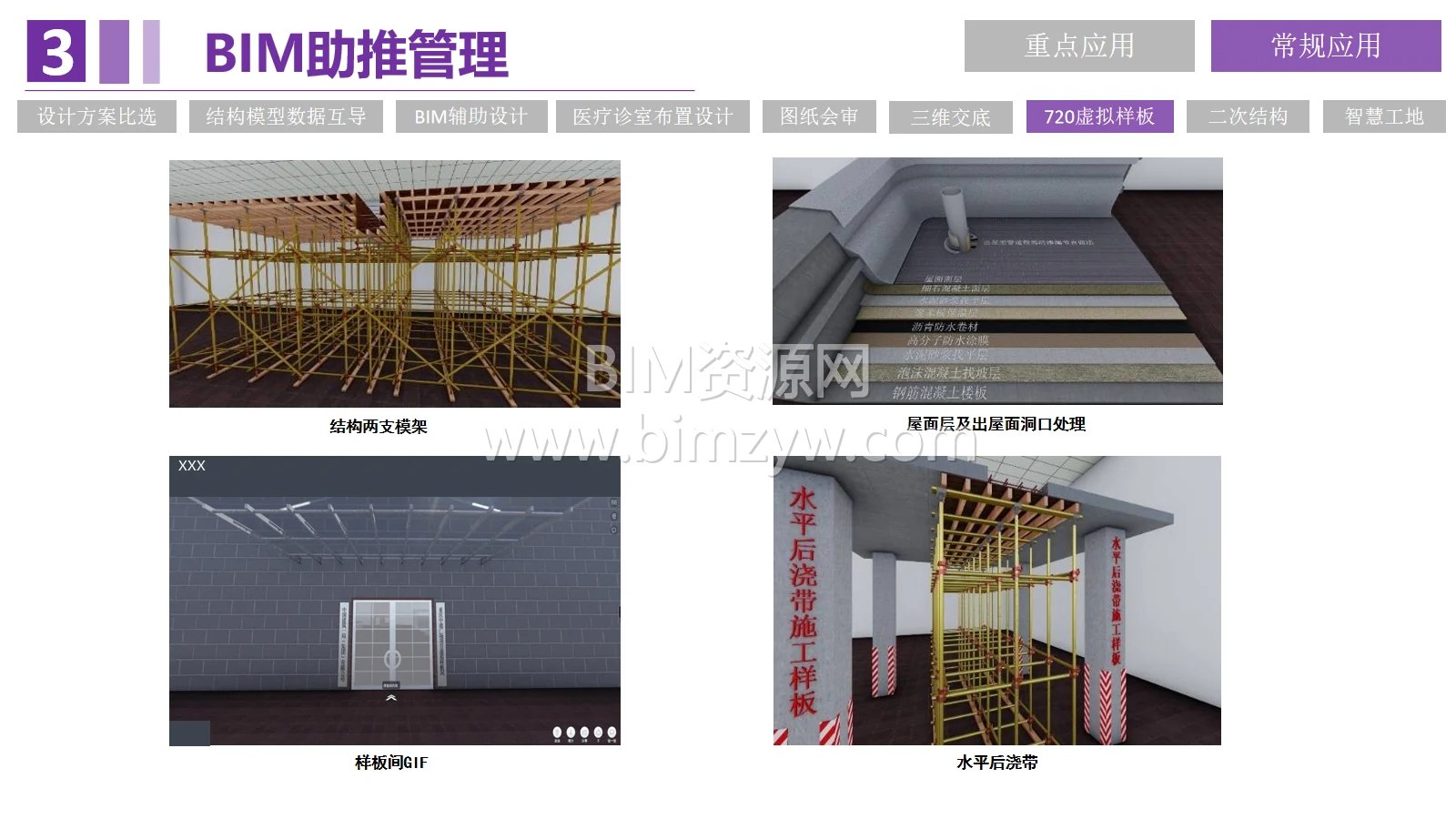

汇报还包含混凝土计划量、BIM量与小票量的三算对比，以及砌体排砖、医疗诊室布局和智慧平台协同。虚拟样板展示屋面、后浇带及支模架等施工节点，适合借鉴技术交底的表达方法。
适合谁下载学习？
按汇报时点统计，项目累计产生经济效益约102.3万元、节约工期35天。资料适合BIM工程师、机电深化人员、施工技术人员及建筑类院校师生用于医院BIM学习、企业培训和项目汇报。
想把医院管综、施工量控和现场协同放在同一个案例里研究，这套资源值得收藏下载。建议先看PPT建立应用框架，再按建筑、结构及分层管综对照模型，学习更有针对性。
