盐田医院医疗综合楼BIM施工应用案例：15个Revit模型＋57页汇报PPT

资源包含什么？

1. 57页BIM施工应用汇报PPT：梳理项目概况、实施思路、应用场景及成果。

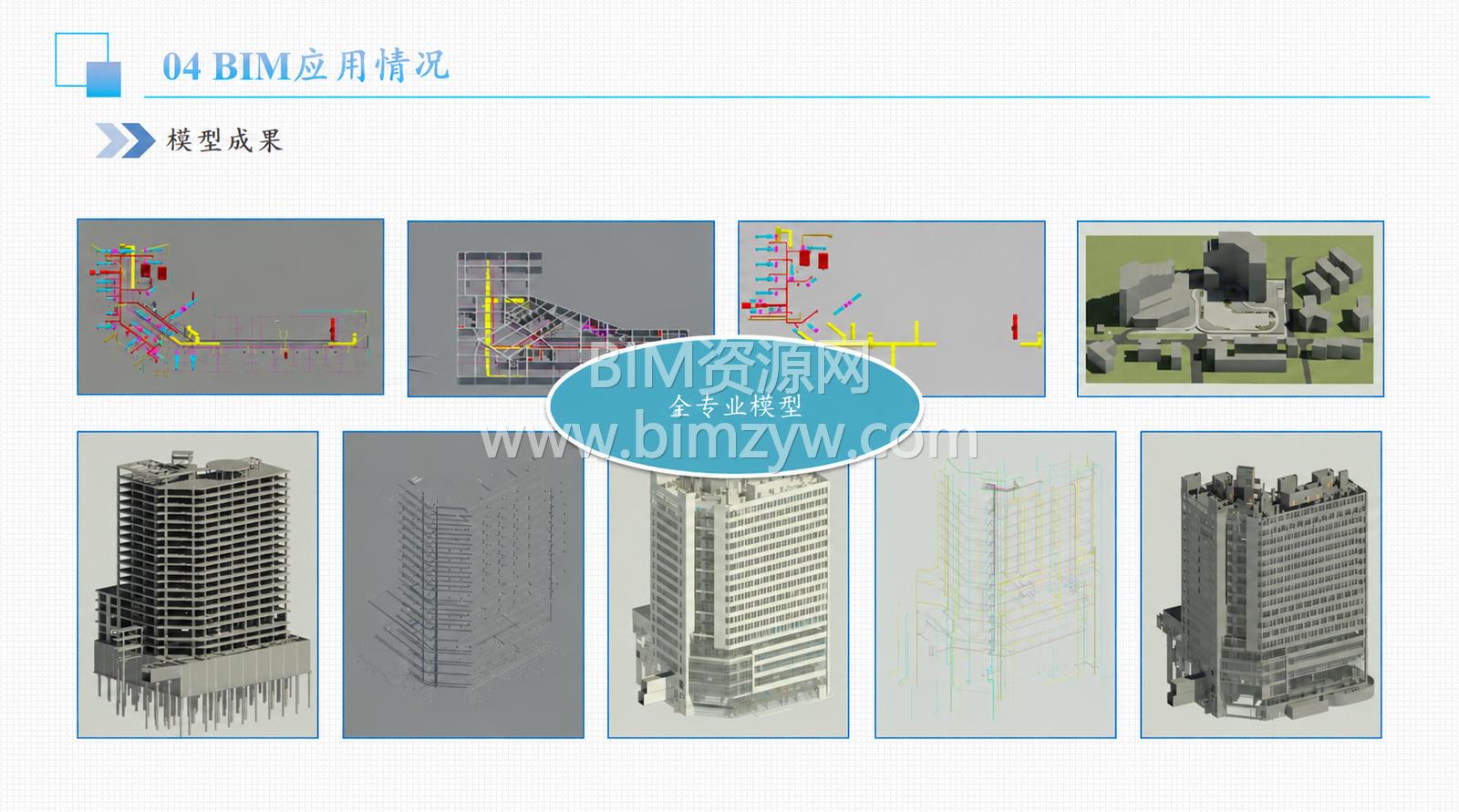

2. 15个Revit模型文件（RVT）：覆盖建筑、结构、给排水、电气、暖通、幕墙、景观及装饰装修等专业。

密集管线如何排布？管井怎样留出检修空间？这套盐田医院医疗综合楼BIM施工应用资料，将多专业模型与汇报案例结合，适合想从“会建模”走向“会应用”的BIM工程师下载研读。

一、医院工程实例，多专业模型可对照学习

项目位于深圳市盐田区，新建医疗综合楼建筑面积44913.56㎡，地上19层、地下3层。资料包含不同专业及楼层范围的模型，可查看建筑与结构关系，研究地下室机电、竖向管线及装修空间。对照PPT看模型，更容易理解专业协同的思路。

二、700余处碰撞协调，管综优化有案例

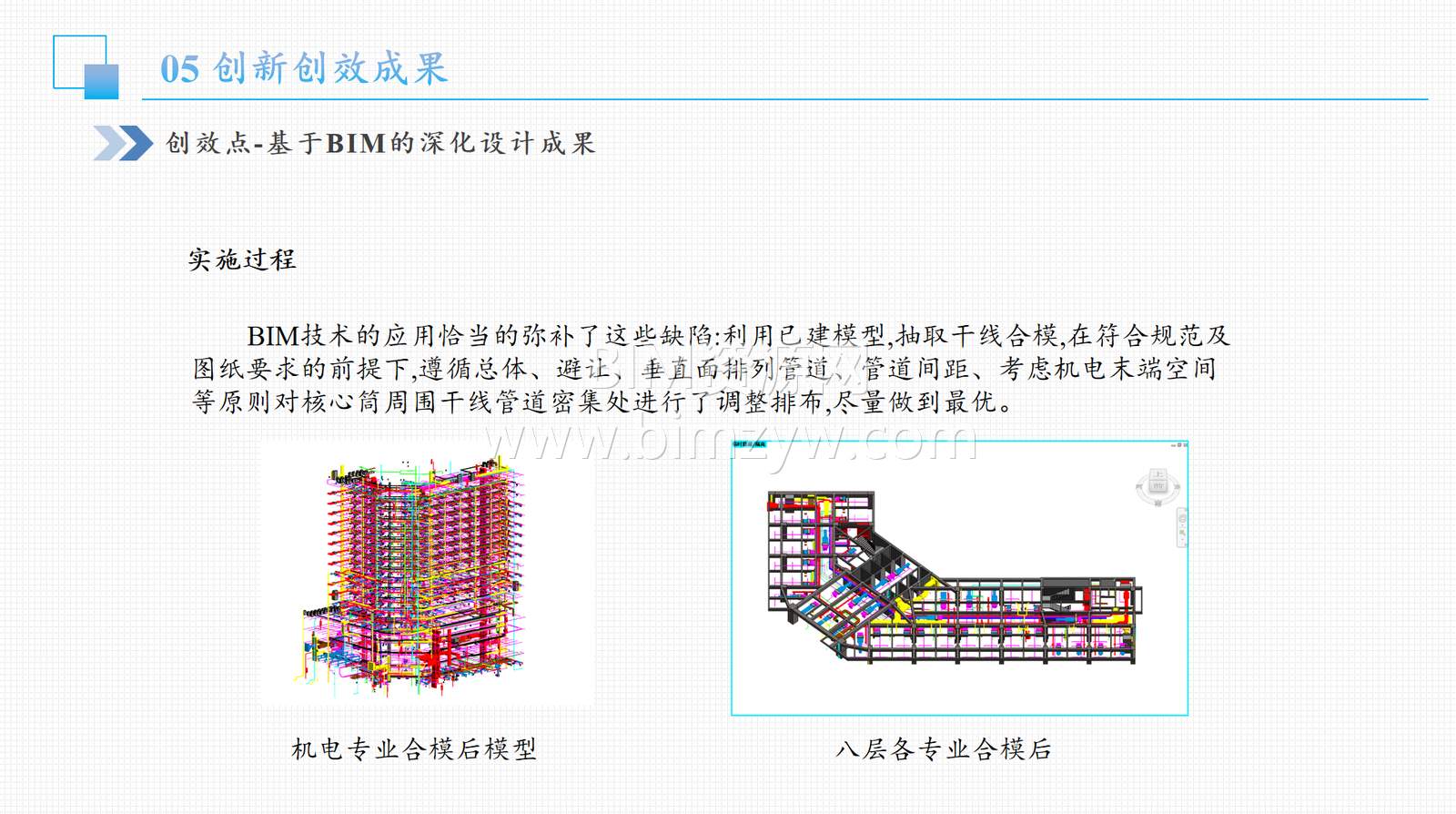

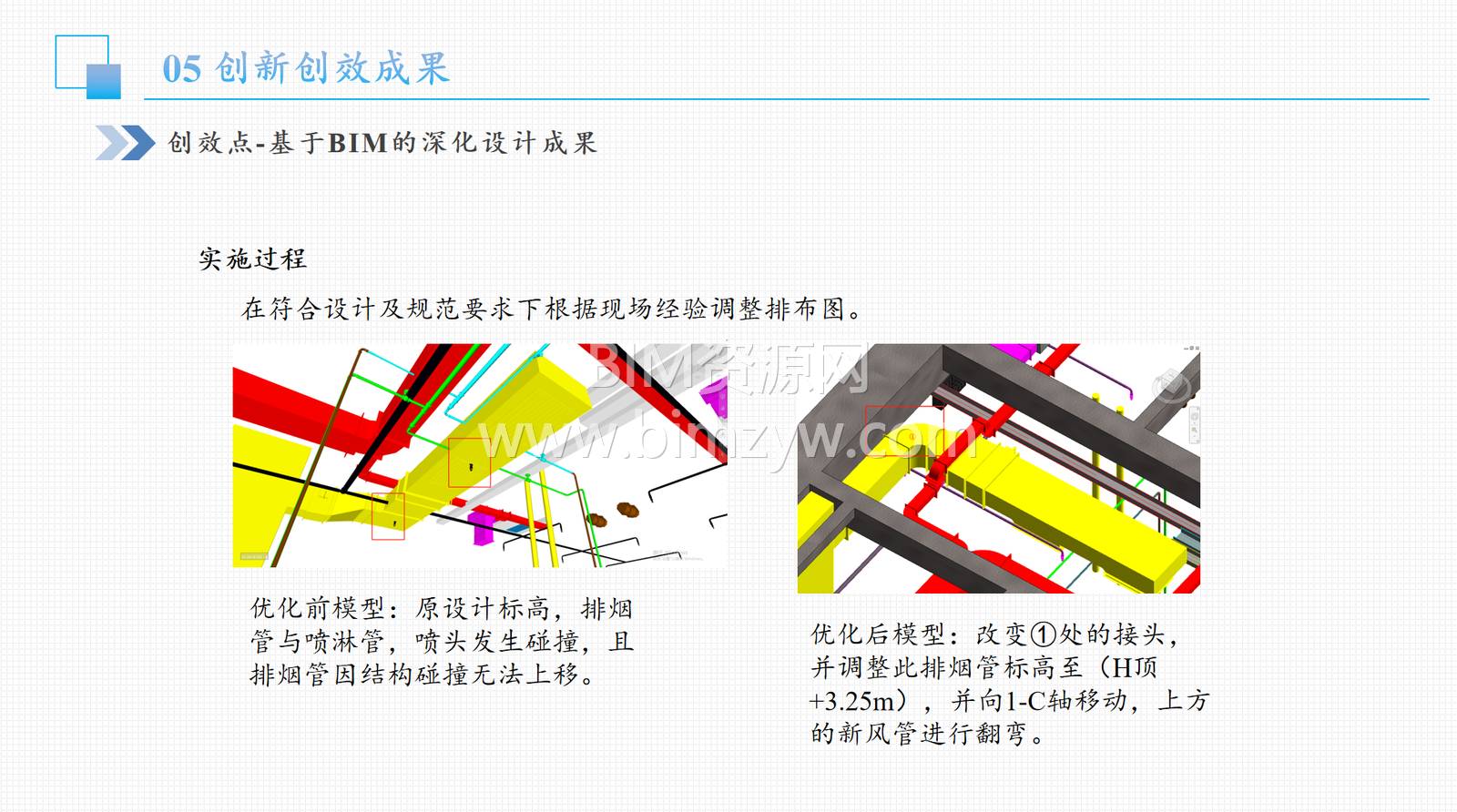

据汇报PPT，项目协调机电内部碰撞700余处、机电与结构及二次结构碰撞100余处，并形成相应模型和图纸。资料还展示八层管线优化等实例，可观察风管、消防管线与结构之间的空间关系，以及优化前后的布置变化。

对照“问题在哪里、调整了什么、空间如何变化”，可为机电深化与可视化交底积累案例。具体调整属于本项目方案，其他工程仍需结合设计要求复核。

三、虚拟样板间与管井深化，关注落地细节

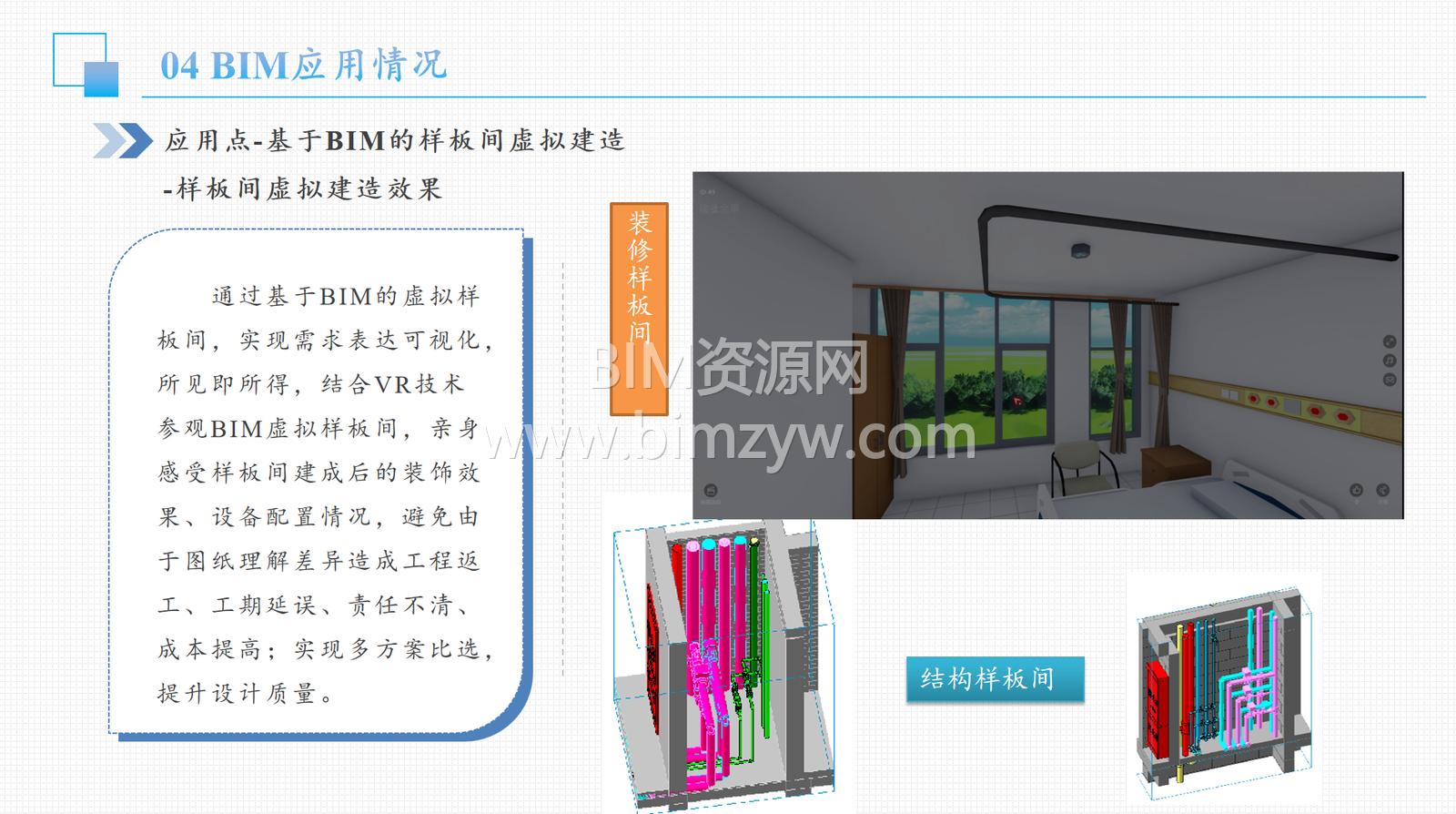

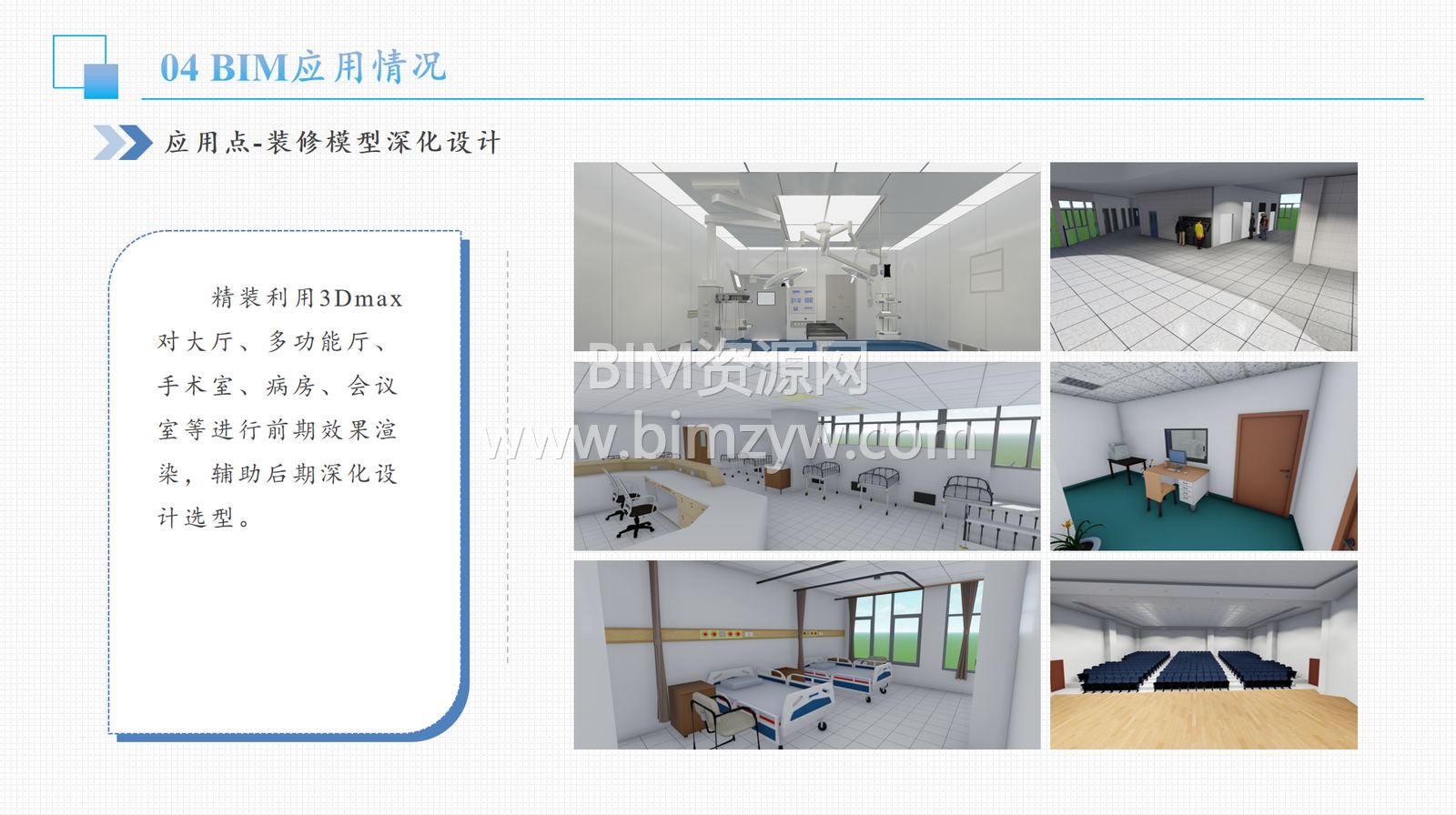

病房、诊室等空间的装修深化展示，让设备布置与室内效果能够结合查看。项目还利用BIM与VR开展虚拟样板间方案展示；管井优化则通过调整管线布置、沿墙组织管线，为中部操作和检修腾出空间。这些场景值得机电与装修协同团队重点参考。

四、从现场交底延伸到进度与工程量管理

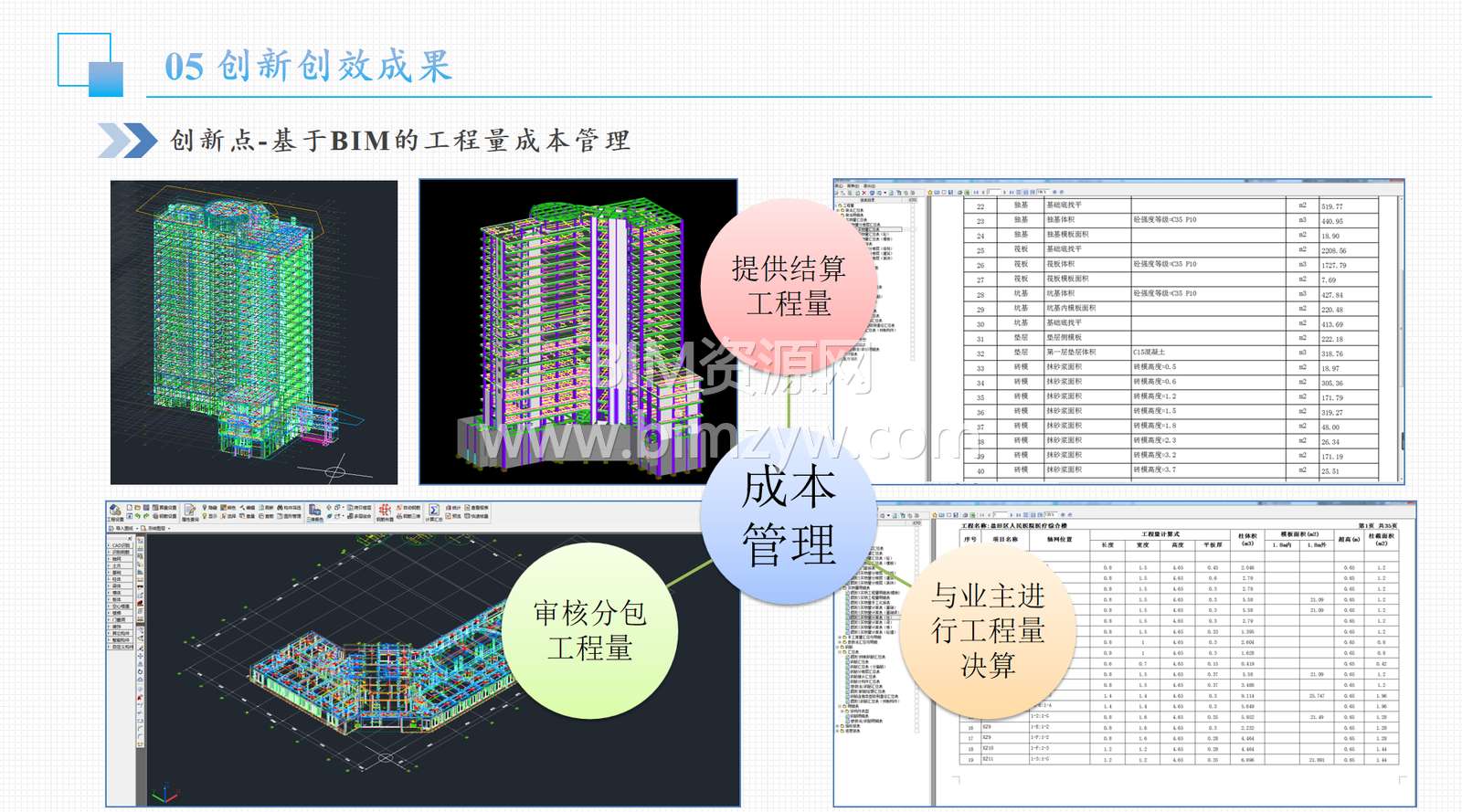

PPT还涉及砌体排砖、净高检查、4D施工进度模拟、工程量统计及结算核对等应用。对于正在整理BIM应用汇报、编制实施方案或搭建案例库的团队，也有内容组织上的参考价值。

五、哪些人值得下载？

正在寻找医院BIM模型、机电管综案例或BIM汇报PPT？这套“15个模型＋57页汇报”值得收藏。先读PPT，再打开对应专业模型对照，让案例学习更有抓手。资料仅供学习交流，使用时请遵守原作品授权要求。
