Revit导出DWG后剖面符号不见了？检查这项隐藏设置

Revit 里能看到剖面符号，导出 DWG 后却不见了，先检查导出设置中的“隐藏未参照的视图标记”。如果这张图需要保留相应标记，取消该项后重新导出。Autodesk 的剖面符号未导出问题说明给出了这条处理路径。

在哪儿改？

1. 打开出现问题的视图，确认剖面符号在 Revit 中确实可见。
2. 进入“文件”→“导出”→“选项”→“导出设置 DWG/DXF”。选中本次使用的导出设置；如果是团队共用设置，先复制一份并命名。
3. 打开“常规”选项卡，取消勾选“隐藏未参照的视图标记”（Hide unreferenced view tags），确定保存。
4. 重新导出同一视图或图纸，确认选用刚修改的设置。用新文件名保存并打开 DWG，核对目标剖面符号是否恢复。

也可以从 DWG 导出对话框中，点击“选择导出设置”旁的“修改导出设置”进入。入口及复制方法见修改 DWG/DXF 导出设置。

“未参照”是什么意思？

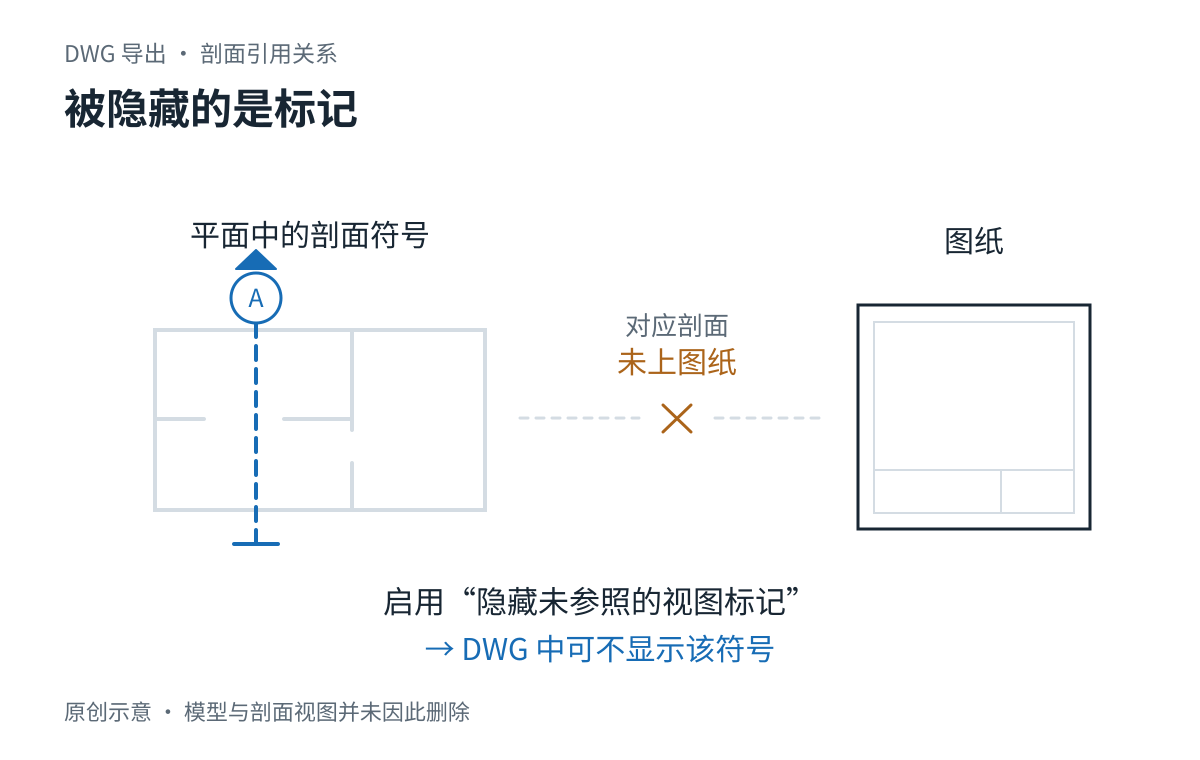

这里重点检查符号所指向的剖面视图是否已经放到图纸上。Autodesk 对同名隐藏选项的说明，将未上图纸的剖面、立面和详图索引视图标记列为隐藏对象。因此，屏幕上有符号，不代表导出时一定保留；取消这一选项也不会替你完成图纸编排。

这条办法有适用前提

• Revit 中可见，DWG 中缺失：适合先检查这一导出开关，尤其是对应剖面尚未上图纸时。
• Revit 中本来就看不到：先回源视图检查标记可见性，单改导出选项不能替代这一步。若连模型构件也不显示，可参考站内Revit构件在平面图中不显示的排查指南。

若取消后仍缺失，先核对本次实际使用的导出设置和输出文件，避免改了设置 A，却用设置 B 导出。确认恢复后，再检查是否带出了不需要交付的其他标记。完整出图流程可参考Revit出图教程：从底图处理到出图。

操作入口按 Revit 2026/2027 官方帮助核对，本文聚焦 DWG 导出；PDF 和打印使用各自的输出设置。资料核对：2026年10月12日。依据：DWG/DXF 常规选项、打印设置中的同名标记定义。
