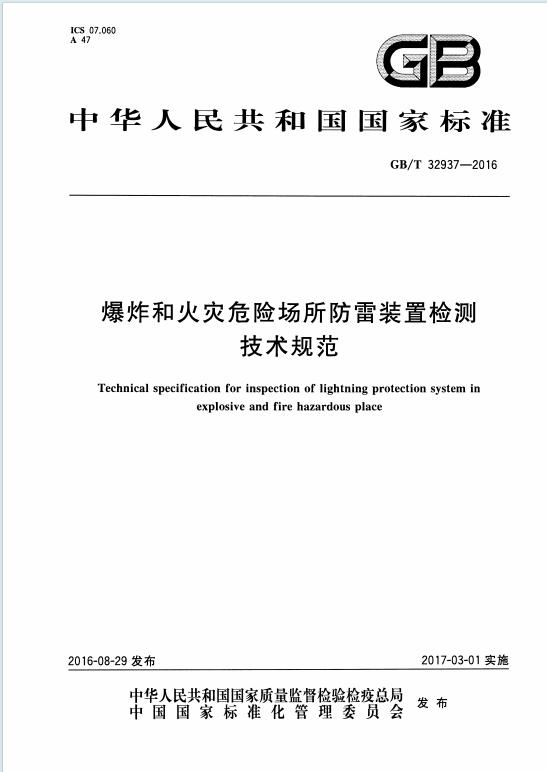

GB/T32937-2016《爆炸和火灾危险场所防雷装置检测技术规范》百度网盘PDF电子版下载

主要技术内容

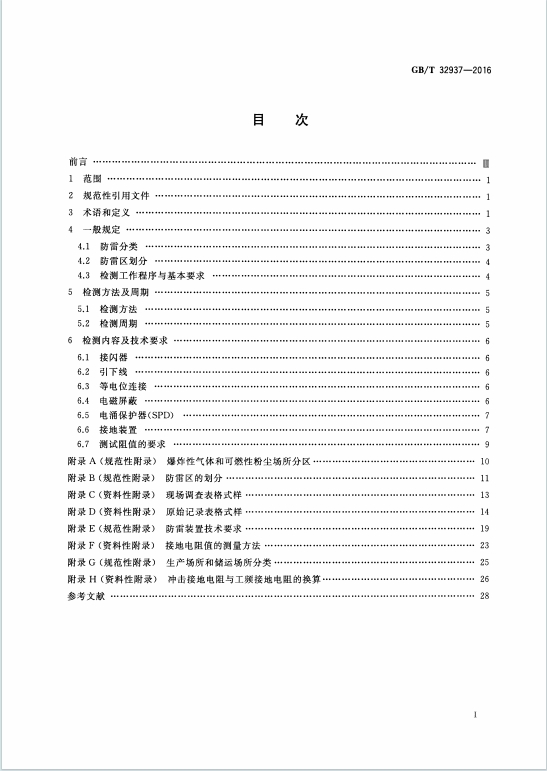

1. 涵盖范围、术语定义、一般规定等 6 章，及场所分区、防雷区划分、检测表格等 8 个附录。
2. 明确接闪器、引下线、接地装置等防雷组件的技术要求（附录 E），接地电阻测量方法（附录 F），及冲击与工频接地电阻换算规则（附录 H）。

核心检测要求

1. 场所与防雷分类：
   • 场所分区：爆炸性气体场所分 0/1/2 区，可燃性粉尘场所分 20/21/22 区（附录 A）。
   • 防雷分类：按危险程度划分为一、二、三类场所，对应不同防雷防护标准。
2. 防雷装置检测：
   • 接闪器：材料规格需符合要求（如圆钢直径≥8mm），保护范围按 GB 50057-2010 计算，无机械损伤和锈蚀。
   • 引下线：不少于 2 根，一类场所间距≤12m、二类≤18m、三类≤25m，与线路水平净距≥1m。
   • 接地装置：防直击雷冲击接地电阻≤10Ω，专设防闪电静电感应接地电阻≤100Ω，油气管道接地电阻≤30Ω。
   • 等电位连接：过渡电阻≤0.03Ω，长金属物跨接点间距≤30m，法兰螺栓少于 5 根时需跨接。
3. 电涌保护器（SPD）：
   • 连接线长度≤0.5m，两级 SPD 间距（开关型 – 限压型≥10m，限压型之间≥5m），泄漏电流等参数需符合要求。

检测方法与周期

1. 检测方法：采用查阅资料、目测、器测（土壤电阻率、接地电阻等）相结合，接地电阻测量常用三极法。
2. 检测周期：定期检测每半年 1 次，新建、改建、扩建项目需跟踪检测，资料保存期限不少于 2 年（新建项目长期保存）。
