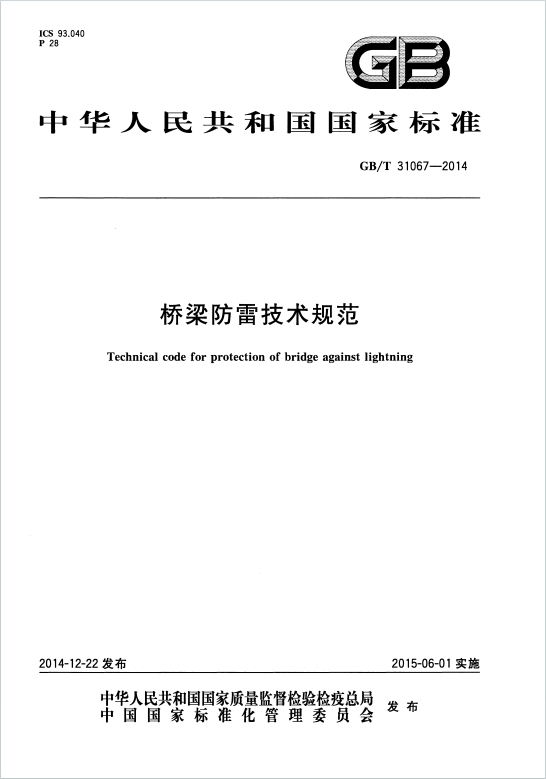

GB/T31067-2014《桥梁防雷技术规范》百度网盘PDF电子版下载

主要技术内容

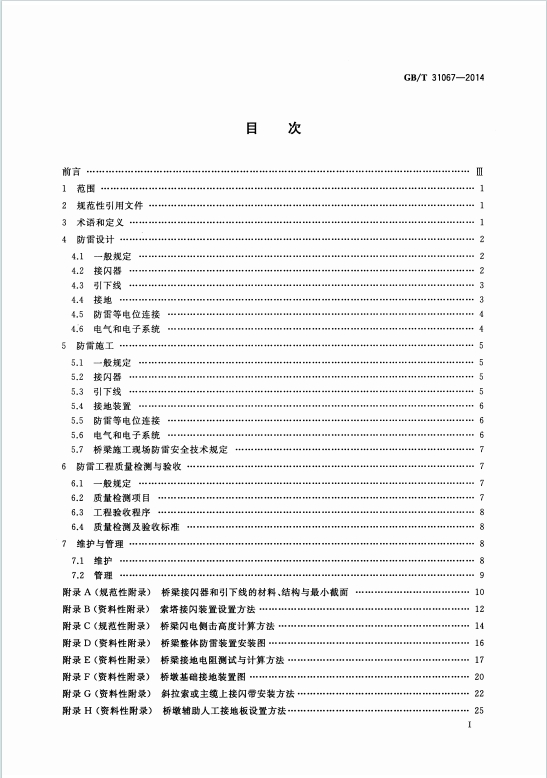

1. 涵盖范围、防雷设计、施工、检测验收等 7 章，及接闪器材料规格、索塔接闪设置等 11 个附录。
2. 明确桥梁各关键部位（索塔、主缆、桥墩等）防雷装置的安装方法、材料要求（附录 A），及接地电阻测试（附录 E）、等电位连接（附录 I、J）等实操规范。

核心防雷要求

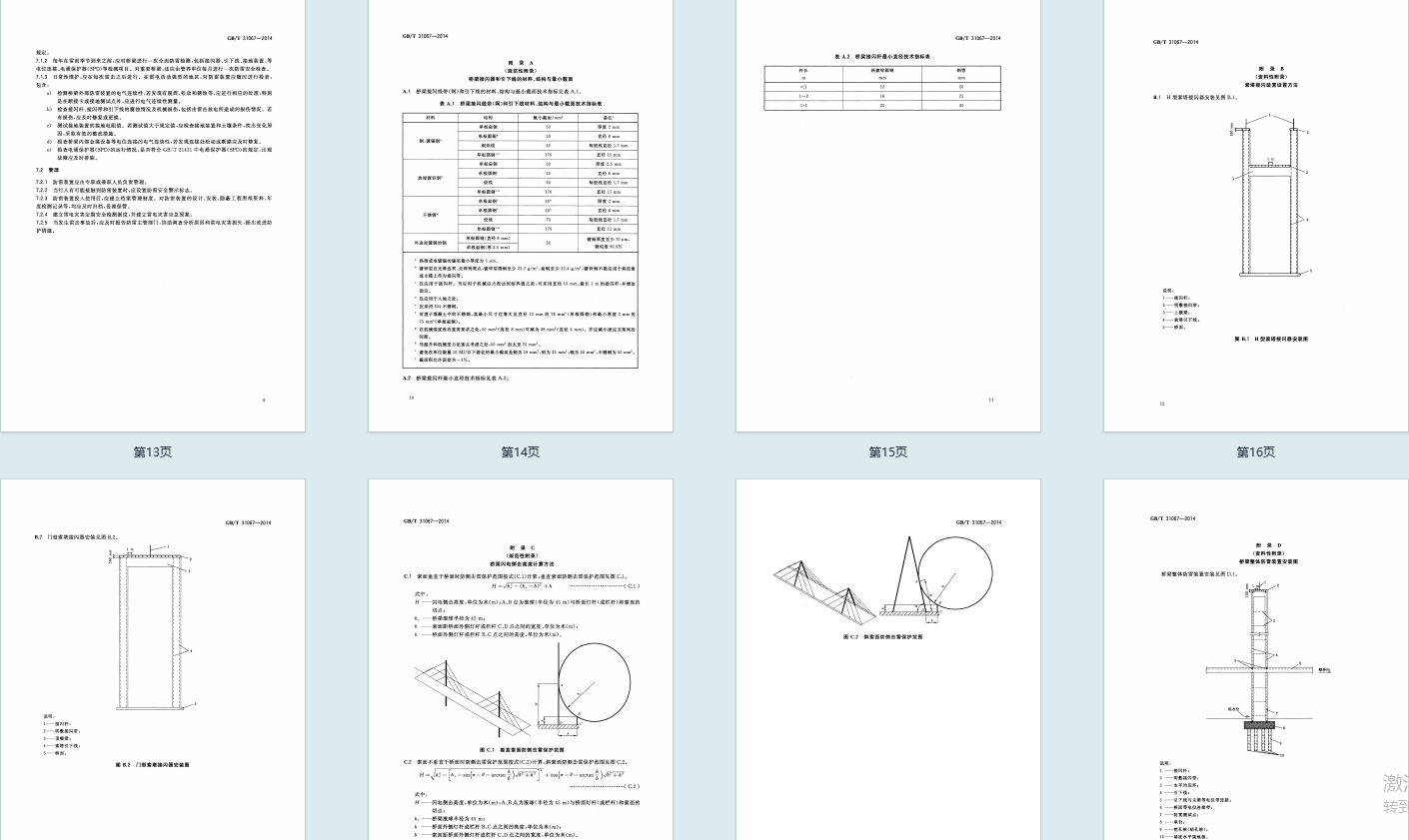

1. 接闪器设计：
   • 索塔顶部设接闪器，H 形 / 门形索塔在上横梁外沿明敷接闪带；索塔高度超侧击高度时，每隔 10m 设水平接闪带。
   • 悬索桥主缆、斜拉桥外缘斜拉索明敷接闪带，抱箍间距≤2m；中 / 下承式拱桥拱肋顶部设接闪杆（高度≥3m）。
   • 桥墩高度超低水位 45m 时，每隔 12m 设水平接闪带，与引下线连接。
2. 引下线与接地：
   • 优先利用结构钢筋或钢结构作引下线，单个墩柱引下线≥2 根，索塔引下线≥4 根，沿四周均匀布置。
   • 利用桥墩、桥台基础钢筋作自然接地装置，主桥单墩接地电阻≤10Ω；不满足时增设人工接地体（如基底水平接地板）。
3. 等电位连接：
   • 桥面两侧设≥100mm² 热镀锌扁钢作等电位连接带，每隔 25m 横向连接，伸缩缝处用铜质连接带跨接。
   • 桥面灯杆、护栏等金属设施，及电力、通信线缆金属护套，均与等电位连接带连接。
4. 电气和电子系统：
   • 供电变压器高低压端、架空线与电缆转接处安装 SPD，低压线缆优先埋地敷设（长度≥ρ 相关要求）。
   • 收费、安防等电子系统防雷符合 GB 50343 等标准。

施工与验收维护

1. 施工：防雷产品需检验备案，施工单位需具备对应资质；引下线、接地装置连接采用焊接或卡接，符合 GB 50601 规定。
2. 检测验收：验收需提供设计评价意见书、竣工图纸等资料，检测项目含接地电阻、接闪器规格、SPD 参数等，不合格按 GB 50300 处理。
3. 维护管理：每年雷雨季前全面检测，重要桥梁每月巡查；雷击后及时检查修复，建立防雷档案和应急预案。
