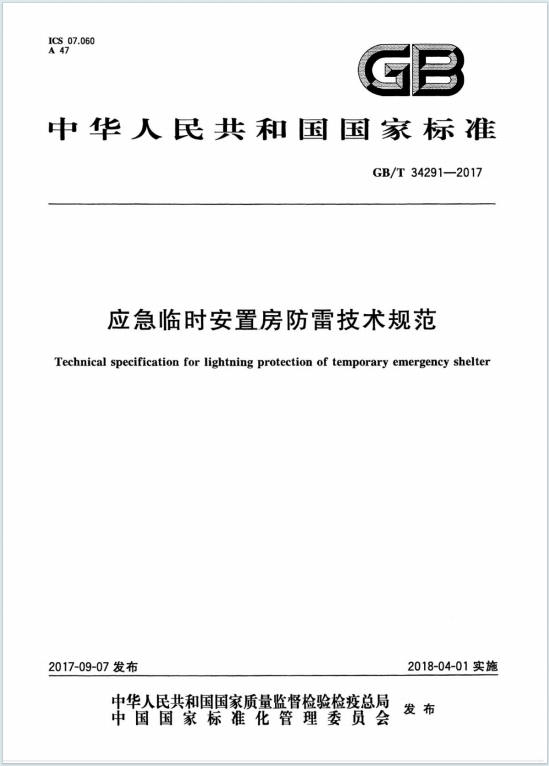

GB/T34291-2017《应急临时安置房防雷技术规范》 百度网盘PDF电子版下载

主要技术内容

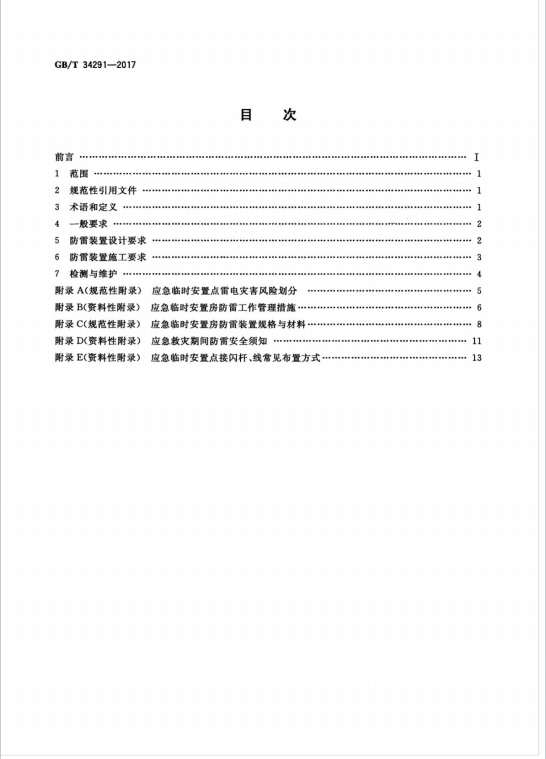

1. 涵盖范围、术语定义、一般要求等 7 章，及雷电灾害风险划分、防雷管理措施等 5 个附录。
2. 明确接闪器、引下线、接地装置等防雷装置的材料规格（附录 C），接闪杆 / 线常见布置方式（附录 E），及防雷安全须知（附录 D）。

核心防雷要求

1. 风险分级：按公式计算雷电灾害风险值，划分为高、中、低三级，对应不同防雷管理措施（附录 A、B）。
2. 直击雷防护：可利用金属屋面 / 构架作自然防雷装置，金属彩钢板厚度不小于 0.5mm；高 / 中风险区需设独立接闪杆 / 线，保护范围采用滚球法（高风险区滚球半径 60m，中风险区 100m）。
3. 电涌侵入防护：金属管线入口处需等电位连接，低压配电柜和电子终端箱应安装电涌保护器（SPD），电源 TN 系统引出分支采用 TN-S 系统。
4. 接触 / 跨步电压防护：引下线不少于 2 根，人地点 3m 内可敷设沥青层或砾石层，外露引下线 2.7m 以下需绝缘隔离。

施工与检测要求

1. 施工：接地装置埋设深度不小于 0.5m，钢质接地体搭接长度需符合规范（扁钢宽 2 倍、圆钢直径 6 倍）；SPD 连接线长度不宜超过 0.5m，不同类型 SPD 间距需满足要求。
2. 检测维护：防雷装置需定期检查，每年雷雨季节前完成维护；检测符合 GB/T 21431-2015 规定，资料需归档保存。
