核心框架与核心特点

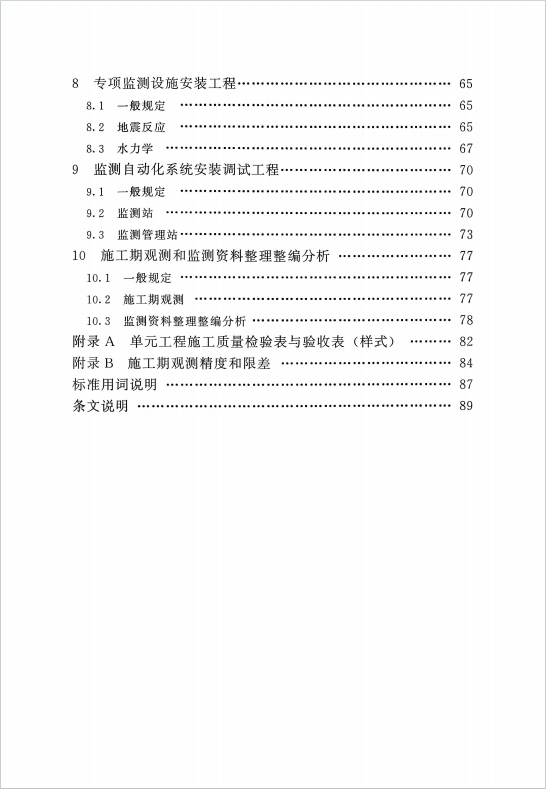

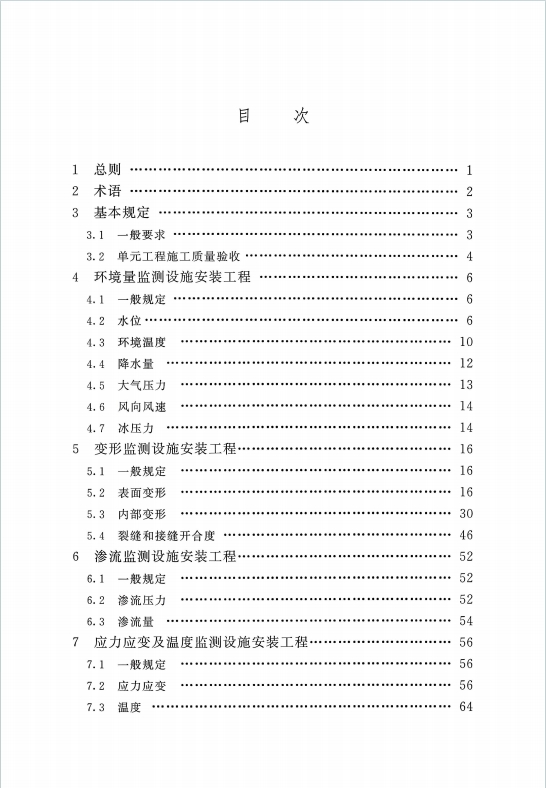

• 标准共 10 章 + 2 个附录，涵盖总则、术语、基本规定及环境量、变形、渗流、应力应变等监测设施安装，以及专项监测、自动化系统调试、施工期观测与资料整理等内容，核心是明确单元工程划分、检验标准、验收程序及数据精度要求。
• 核心特点：新增 GNSS、机器视觉、地基 InSAR 等新型监测技术的验收要求；细化各类监测仪器的安装精度、检验方法及数据限差；强化施工过程资料与影像留存要求，支持质量管理信息化。

关键内容要点

1. 基本规定

• 单元工程按监测项目、仪器类型或工程部位划分，由建设单位组织设计、施工、监理共同确定并报备质量监督机构。
• 验收需在完成全部施工、处理完质量缺陷且取得正常监测数据后 1 个月内进行，程序分施工自检、监理复核，重要部位需联合验收。
• 主控项目（设备性能、安装精度、观测运行）需 100% 符合要求，一般项目（电缆敷设、设施保护、资料完整性）也需全部达标。

2. 核心监测类别验收要求

• 环境量监测：涵盖水位、温度、降水量等，明确水位观测误差≤2-3cm，气温读数精度 0.5℃等数据要求。
• 变形监测：包括表面变形（GNSS、测缝计等）和内部变形（位移计、测斜管等），规定水平 / 垂直位移观测中误差≤1-5mm，裂缝观测读数精度 0.001m。
• 渗流监测：含渗流压力（测压管、渗压计）和渗流量（量水堰），要求测压管水位两次读数差≤1-2cm，渗流量测量误差≤5%-10%。
• 应力应变及温度监测：涉及钢筋计、锚杆应力计、温度计等，仪器安装高程偏差≤50-100mm，温度观测误差≤0.5℃。
• 专项监测：包括地震反应（加速度计安装角度偏差≤2°）和水力学监测（底座平整度≤1mm），满足专项技术规范要求。
• 自动化系统：涵盖监测站（接地电阻≤10Ω）和管理站（接地电阻≤4Ω），要求数据采集、通信、防雷功能正常，人工比测符合标准。

3. 施工期观测与资料整理

• 观测频次符合 SL 725 及设计要求，数据精度需满足附录 B 规定的限差（如振弦式仪器读数精度 0.1Hz）。
• 资料整理需包含现场检查记录、物理量换算、整编表、过程线图及异常分析，结论需合理可信。

实施要求

• 全文为推荐执行，施工质量不符合本标准要求的单元工程不得通过验收。
• 需结合设计文件及 SL 530、SL 531 等相关标准，新型监测仪器无明确规范时，可由设计单位明确检验指标。
