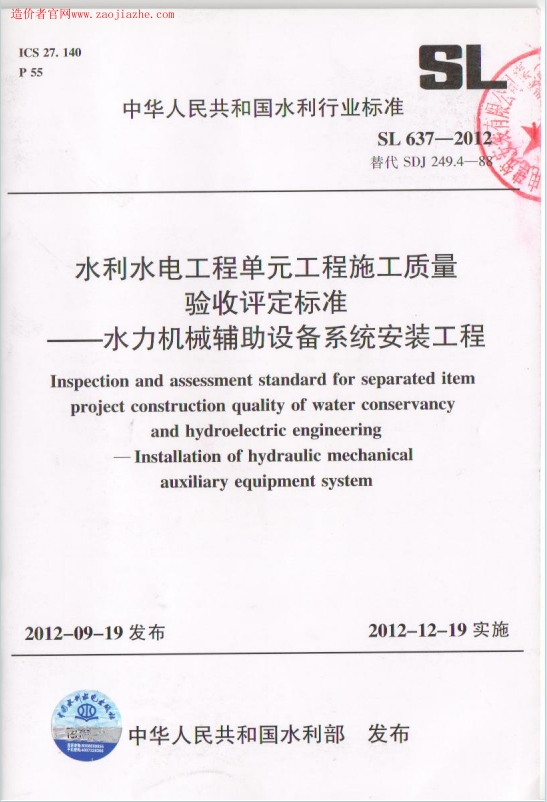

SL637-2012《水利水电工程单元工程施工质量验收评定标准-水力机械辅助设备系统安装工程》百度网盘PDF电子版下载

核心框架与修订重点

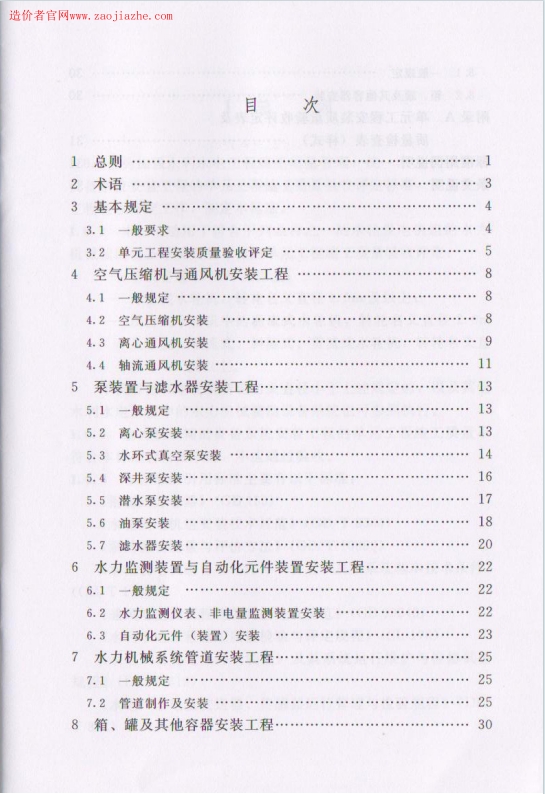

• 标准共 8 章 + 1 个附录，涵盖总则、术语、基本规定及空气压缩机、泵装置、监测装置、管道、容器等辅助设备的安装验收要求，核心是统一单元工程划分、检验标准、验收程序及质量等级评定规则。
• 修订重点：新增水环式真空泵、潜水泵、滤水器、自动化元件等设备的安装标准；将质量检验项目统一为 “主控项目” 和 “一般项目”；强化施工过程资料与记录要求，明确耐压试验、试运转等关键环节标准。

关键内容要点

1. 基本规定：单元工程按设备专业性质或管道压力等级划分，由建设或监理单位组织设计、施工单位共同确定并报备质量监督机构；验收需完成全部施工、处理完质量缺陷，具备完整安装记录；验收程序分施工自检、监理复核，重要隐蔽及关键部位需联合验收。
2. 质量等级评定：合格标准为主控项目 100% 符合要求，一般项目 90% 以上符合要求；优良标准在合格基础上，70% 以上检验项目达优良标准且主控项目全优良。
3. 核心设备 / 系统安装验收：涵盖 5 大类核心设备 / 系统，明确安装质量标准、检验方法及试运转要求：

• 动力设备：包括空气压缩机、离心 / 轴流通风机，重点控制机座水平度、联轴器同轴度及试运转时的压力、温度、振动指标。
• 泵与滤水器：含离心泵、真空泵、深井泵、潜水泵、油泵及滤水器，规范叶轮间隙、轴系精度及密封泄漏量要求，明确试运转负荷及持续时间。
• 监测与自动化装置：包括水力监测仪表、非电量监测装置、自动化元件，强调安装前校验、接口严密性及系统调试可靠性。
• 管道系统：规定管件制作、焊接、埋设及明管安装精度，明确强度耐压（1.5 倍额定压力）和严密性耐压（1.25 倍额定压力）试验标准。
• 箱罐及容器：含各类存储容器，控制卧式容器水平度、立式容器垂直度，要求安全保护装置灵敏可靠，自制压力容器需符合 GB 150 标准。

4. 通用要求：引用 GB/T 8564、GB 50243 等多项标准，强调设备内部清理、管道防腐、电气接线可靠性；附录提供验收评定表样式，规范资料制备与留存。

实施要求

• 全文推荐执行，安装质量不符合本标准合格要求的单元工程不得通过验收。
• 需结合设计文件及产品技术文件，配套执行国家现行相关强制性标准，耐压试验、试运转等关键工序需严格按标准执行。
