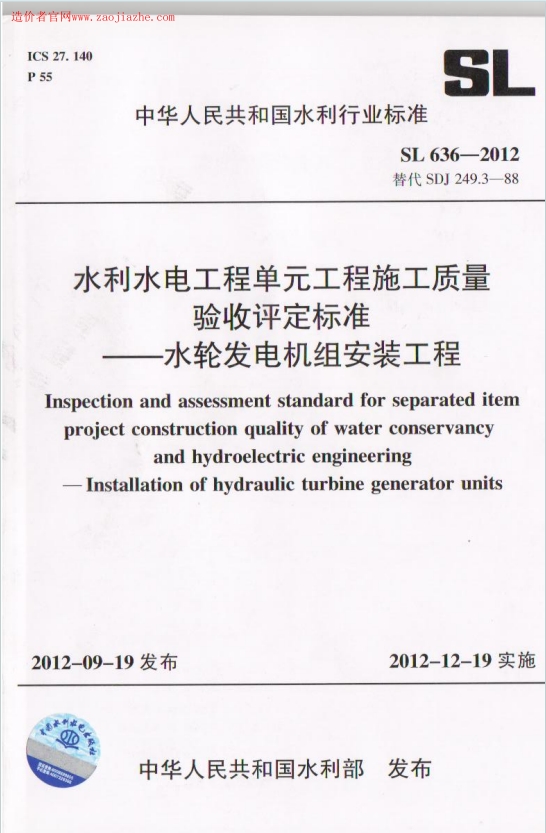

SL636-2012《水利水电工程单元工程施工质量验收评定标准-水轮发电机组安装工程》百度网盘PDF电子版下载

核心框架与修订重点

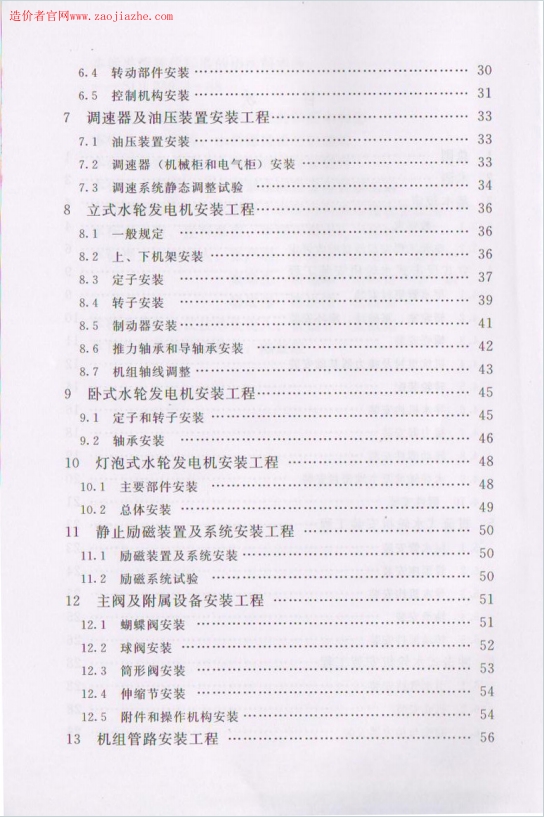

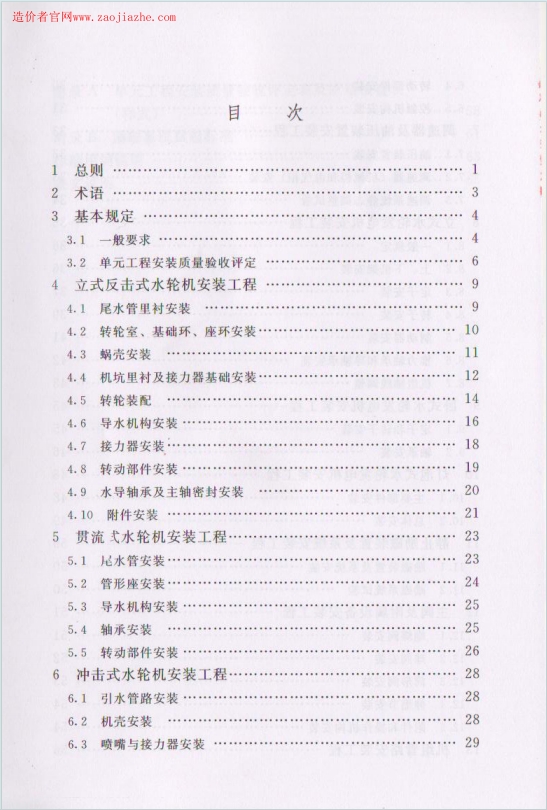

• 标准共 13 章 + 2 个附录，涵盖总则、术语、基本规定及各类水轮机、发电机、励磁系统、主阀、机组管路等设备的安装验收要求，核心是统一单元工程划分、检验标准、验收程序及质量等级评定规则。
• 修订重点：新增静止励磁装置及系统安装、筒形阀安装等内容；删除原标准中试运行相关章节；将质量检验项目统一为 “主控项目” 和 “一般项目”；强化施工过程资料与记录要求，与 GB/T 8564 等标准协调一致。

关键内容要点

1. 基本规定：单元工程由建设或监理单位组织设计、施工单位共同划分，需报备质量监督机构；验收需完成全部施工、处理完质量缺陷，具备完整安装记录；验收程序分施工自检、监理复核，重要隐蔽及关键部位需联合验收。
2. 质量等级评定：合格标准为主控项目 100% 符合要求，一般项目 90% 以上符合要求；优良标准在合格基础上，70% 以上检验项目达优良标准且主控项目全优良。
3. 核心设备安装验收：涵盖 7 大类核心设备 / 系统，明确每类设备的安装质量标准、检验方法及数量：

• 水轮机类：包括立式反击式、贯流式、冲击式，重点控制尾水管、转轮室、导水机构、接力器的安装精度及焊缝质量。
• 发电机类：含立式、卧式、灯泡式，规范定子、转子、机架、轴承安装及机组轴线调整要求，强调空气间隙、摆度等关键指标。
• 调速系统：涉及油压装置、调速器安装及静态调整试验，明确紧急关闭时间、事故配压阀动作等功能要求。
• 励磁系统：新增静止励磁装置安装及试验，符合 DL/T 489、GB 50150 等标准，含启励、升降压、灭磁等试验项目。
• 主阀及附属设备：包括蝴蝶阀、球阀、筒形阀，规定阀体安装精度、密封严密性及操作机构动作要求。
• 机组管路：规范管路焊接、安装及耐压试验，明确油、水、气介质管路的敷设及泄漏控制标准。

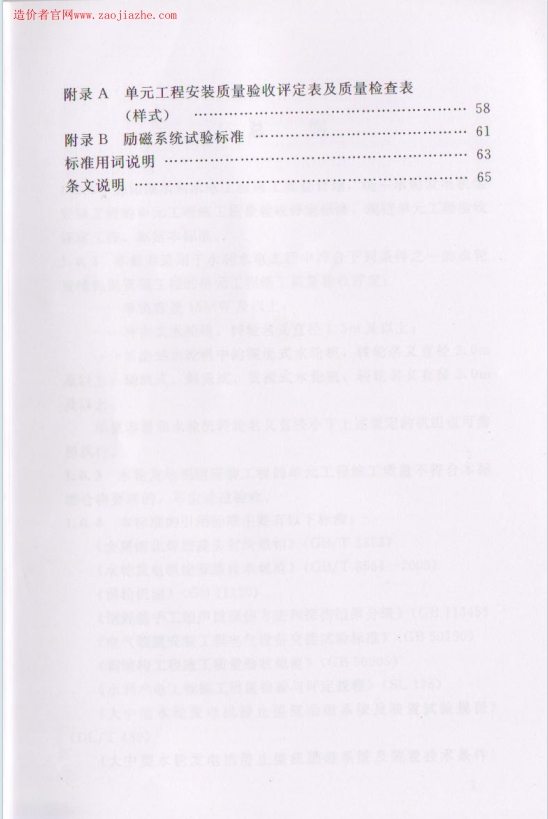

4. 通用要求：引用 GB/T 8564、GB 50150 等多项标准，强调焊缝无损检测、绝缘电阻测试、油压 / 水压试验；附录提供验收评定表及励磁系统试验标准，规范资料制备与留存。

实施要求

• 全文推荐执行，安装质量不符合本标准合格要求的单元工程不得通过验收。
• 需结合设计文件及产品技术文件，配套执行国家现行相关强制性标准，关键工序（如焊接、轴线调整）需符合专项规范。
