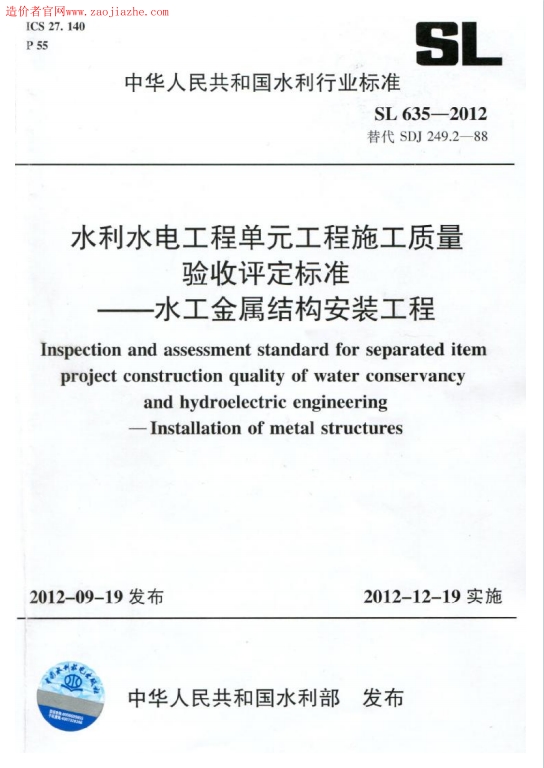

SL635-2012《水利水电工程单元工程施工质量验收评定标准-水工金属结构安装工程》百度网盘PDF电子版下载

核心框架与修订重点

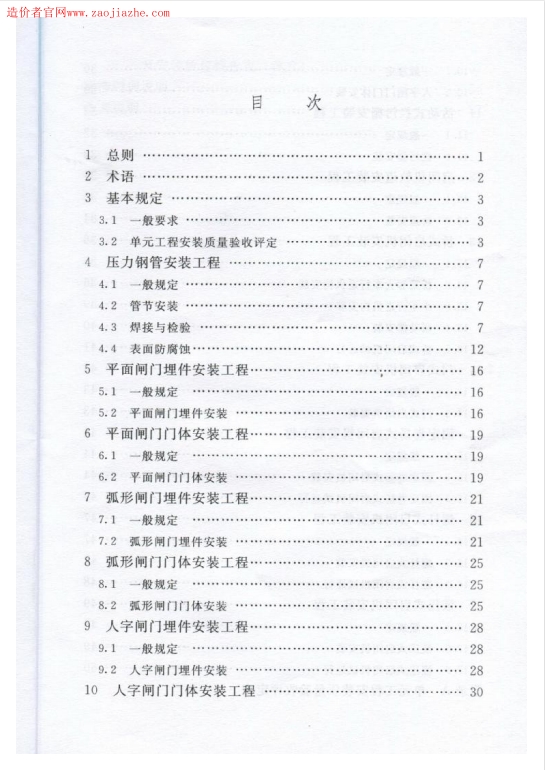

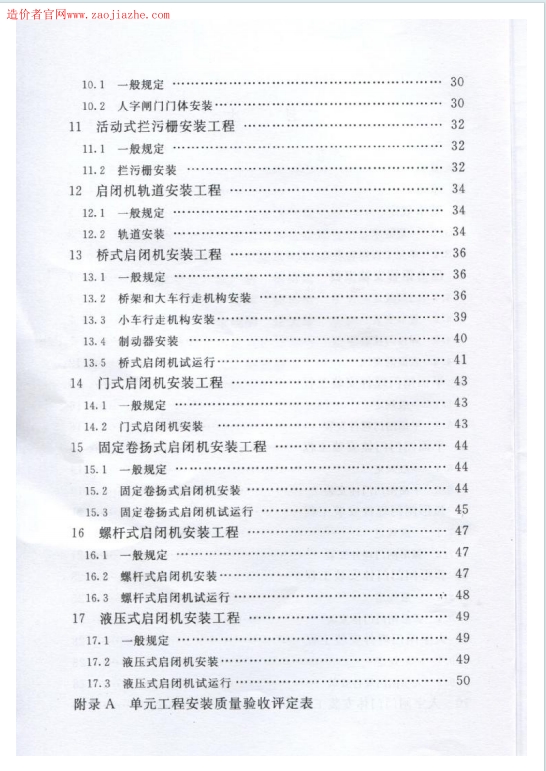

• 标准共 17 章 + 1 个附录，涵盖总则、术语、基本规定及压力钢管、各类闸门、拦污栅、启闭机等水工金属结构的安装验收要求，核心是统一单元工程划分、检验标准、验收程序及质量等级评定规则。
• 修订重点：将原标准多种质量检验项目分类统一为 “主控项目” 和 “一般项目”；新增术语、基本规定及条文说明；明确验收程序，强化施工过程资料与记录要求。

关键内容要点

1. 基本规定：单元工程由建设单位或监理组织设计、施工单位共同划分，需报备质量监督机构；验收需完成全部施工、处理完质量缺陷，具备完整安装记录；验收程序分施工自检、监理复核，重要隐蔽及关键部位需联合验收。
2. 质量等级评定：合格标准为主控项目 100% 符合要求，一般项目 90% 以上符合要求且不合格点不集中；优良标准在合格基础上，主控与一般项目 90% 以上符合优良标准，且优良项目占全部项目 70% 及以上、主控项目 100% 优良。
3. 核心设备安装验收：涵盖 11 类核心设备 / 系统，明确每类设备的安装质量标准、检验方法及数量：

• 压力钢管：包括管节安装、焊接与检验、表面防腐蚀，强调焊缝无损检测及防腐蚀除锈等级与涂层厚度要求。
• 闸门类：含平面、弧形、人字闸门的埋件与门体安装，重点控制止水橡皮安装精度、门体焊缝质量及试运行灵活性。
• 启闭机类：涵盖桥式、门式、固定卷扬式、螺杆式、液压式启闭机，明确轨道安装偏差、制动器性能及试运行（无载荷、静载、动载）要求。
• 其他：包括活动式拦污栅、启闭机轨道安装，规定埋件间距、轨道精度及设备升降灵活性要求。

4. 通用要求：引用 GB/T 14173、SL 36、SL 105 等多项标准，强调焊接质量、防腐蚀工艺、计量器具检定及安全操作；附录提供验收评定表样式，规范资料制备与留存。

实施要求

• 全文推荐执行，安装质量不符合本标准合格要求的单元工程不得通过验收。
• 需结合设计文件及产品技术文件，配套执行国家现行相关强制性标准，焊接、防腐蚀等关键工序需符合专项规范。
