医疗建筑因功能复杂、机电管线密集、净高要求严格等特点，一直是施工领域的难点。随着数字化技术的普及，BIM 技术已成为医疗项目提质增效的核心引擎。今天，我们深度解析 BIM 技术在医疗建筑施工全周期的深度应用与创新实践，为同类项目提供可复制的数字化解决方案。

项目背景：医疗建筑的施工痛点与 BIM 破局

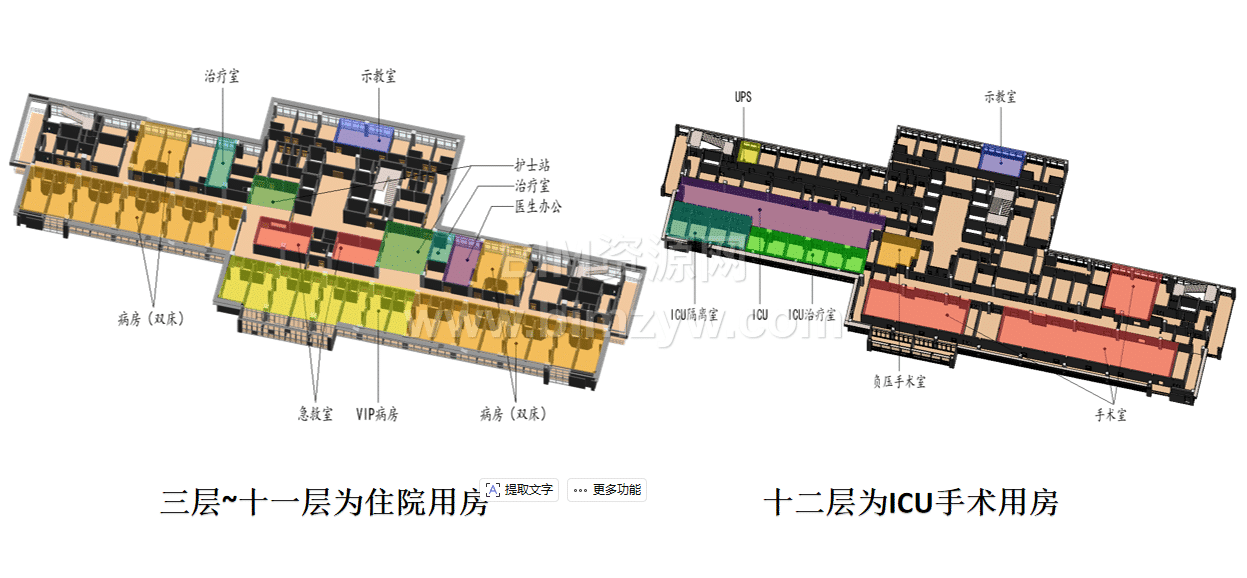

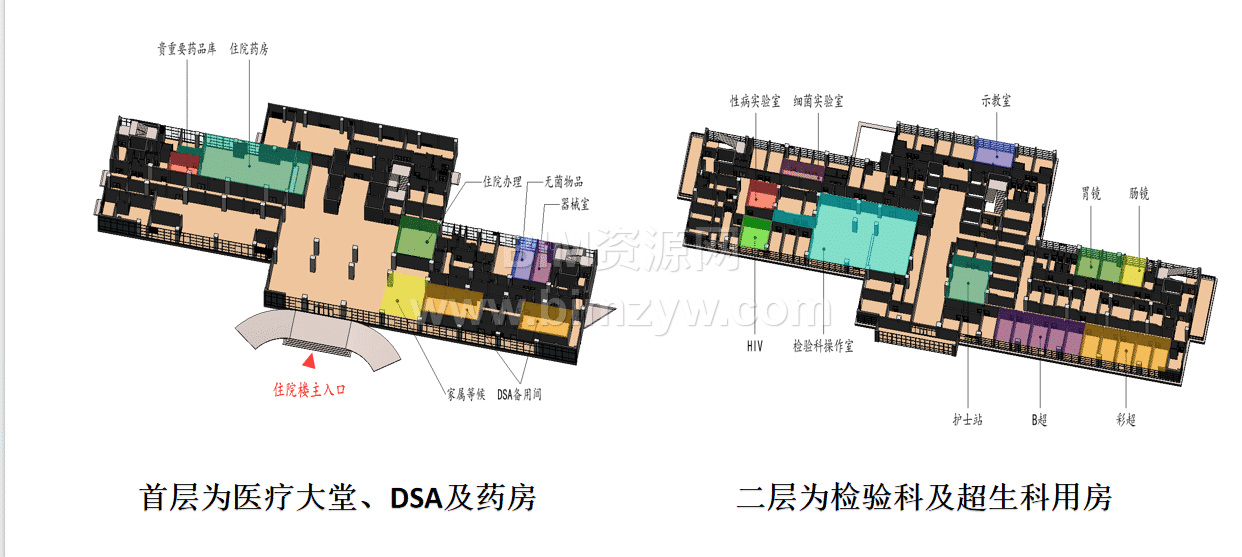

本项目总建筑面积 42581.84㎡（含半地下室 5971.66㎡），为钢筋混凝土框架 – 剪力墙结构，地下 2 层、地上 12 层，建筑高度 51.8m。项目功能分区明确，首层为医疗大堂、DSA 及药房，二层为检验科及超生科用房，三层至十一层为住院用房，十二层为 ICU 手术用房，涉及众多医疗专项，机电管线复杂程度远超普通建筑。

项目面临多重挑战：医疗功能对净高要求严苛，管线交叉碰撞风险高；图纸设计细节繁琐，易出现标注矛盾、洞口预留不合理等问题；深基坑施工环境复杂，支护结构质量与进度管控难度大；多专业协同需求强烈，需避免后期返工。为此，项目团队引入 BIM 技术，构建全周期数字化管理体系，精准破解施工难题。

BIM 前期策划：筑牢数字化施工基础

专业团队与资源配置

项目组建了由 BIM 实施经理、土建 / 机电现场负责人、动画后期专员等组成的专项团队，明确岗位职责，实现项目部与 BIM 咨询单位高效协同。硬件方面配置 2 台移动工作站、17 台标准工作站、Phantom 4 Pro 无人机等设备，满足建模、模拟、航拍等多场景需求；软件选用 Revit 2018、Navisworks 2018、Lumion 8.0、Midas 等核心工具，覆盖模型搭建、碰撞检测、渲染漫游、结构分析等全流程。

标准化工作流程

建立 “建模阶段 – 净高分析阶段 – 管综优化阶段 – 交底阶段 – 出图阶段 – 驻场阶段” 的标准化流程，确保 BIM 应用有序推进。通过定期召开技术交流会、图纸会审会议、管综交底会议，实现问题早发现、早解决，为项目顺利施工奠定基础。

BIM 全周期应用：从图纸优化到现场落地

图纸审核阶段：提前规避设计风险

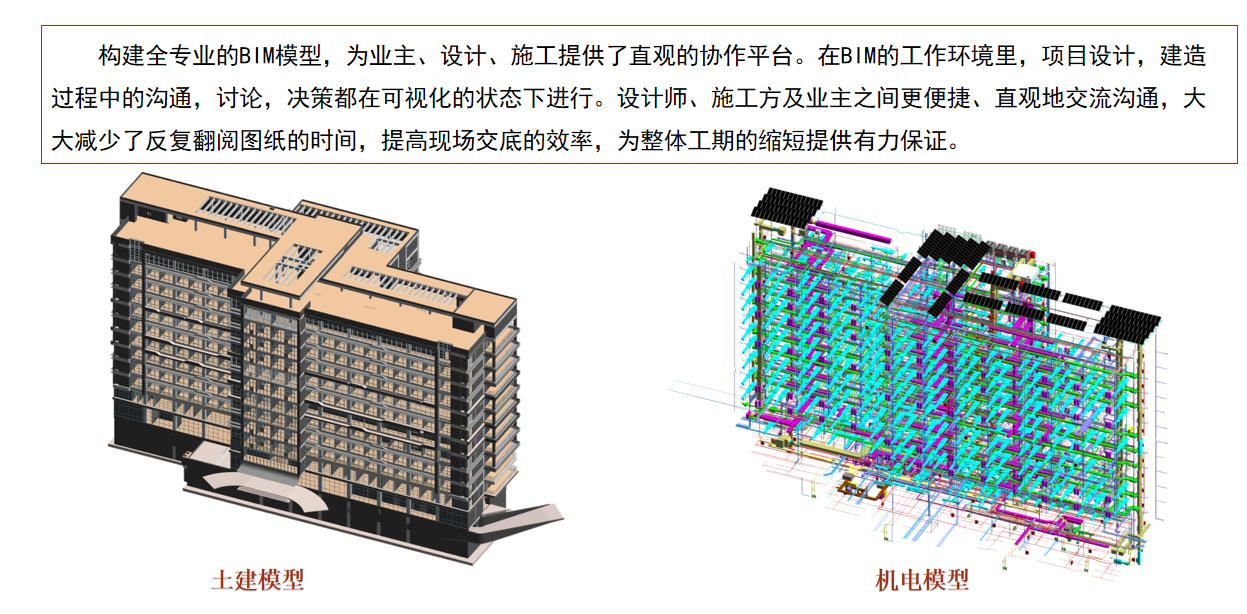

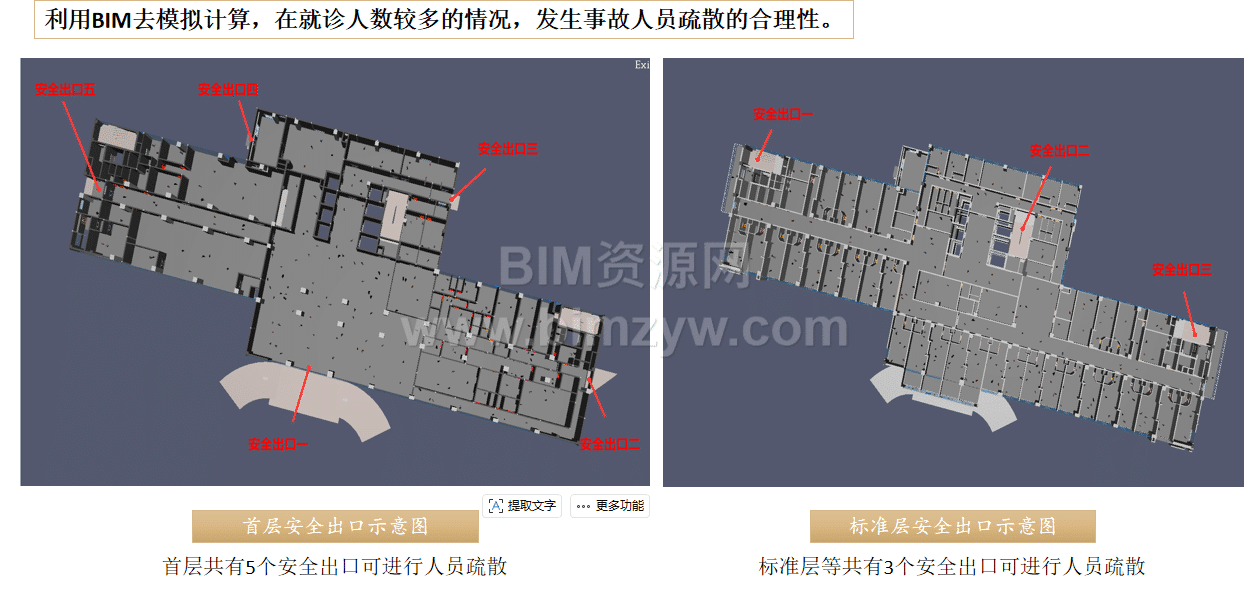

全专业模型搭建：构建土建、机电全专业 BIM 模型，为业主、设计、施工三方提供直观协作平台，减少图纸翻阅时间，提升现场交底效率。
碰撞检测与问题整改：通过模型专项复核，累计发现土建、机电等专业问题 148 个（含重要问题 36 个、中等问题 24 个、一般问题 88 个），涵盖管线碰撞、标高矛盾、洞口预留不合理等。例如，地下室顶板梁标高与楼梯标高不一致、沉箱空间不足无法满足排水管敷设等问题，经设计复核修改后均得到妥善解决。
净高精准分析：针对医疗建筑净高要求高的特点，对车库、电梯厅、走道、大堂等区域进行净高分析，发现并解决多处净高不足问题。如原设计走道管线安装后净高仅 2260mm，影响门开启使用，经 BIM 优化后净高提升至 2600mm，满足使用要求。

管线深化阶段：优化空间利用

管线综合排布：对管线密集区域进行深化设计，改变传统平面排布思路，将部分桥架及水管移至走道两侧，减少交叉碰撞，提升净空高度。例如，7-11 层走道原设计机电管线安装后天花高度仅 2.4m，不满足装修 2.7m 要求，通过优化冷热水管走向、调整管线布局，最终满足装修需求。

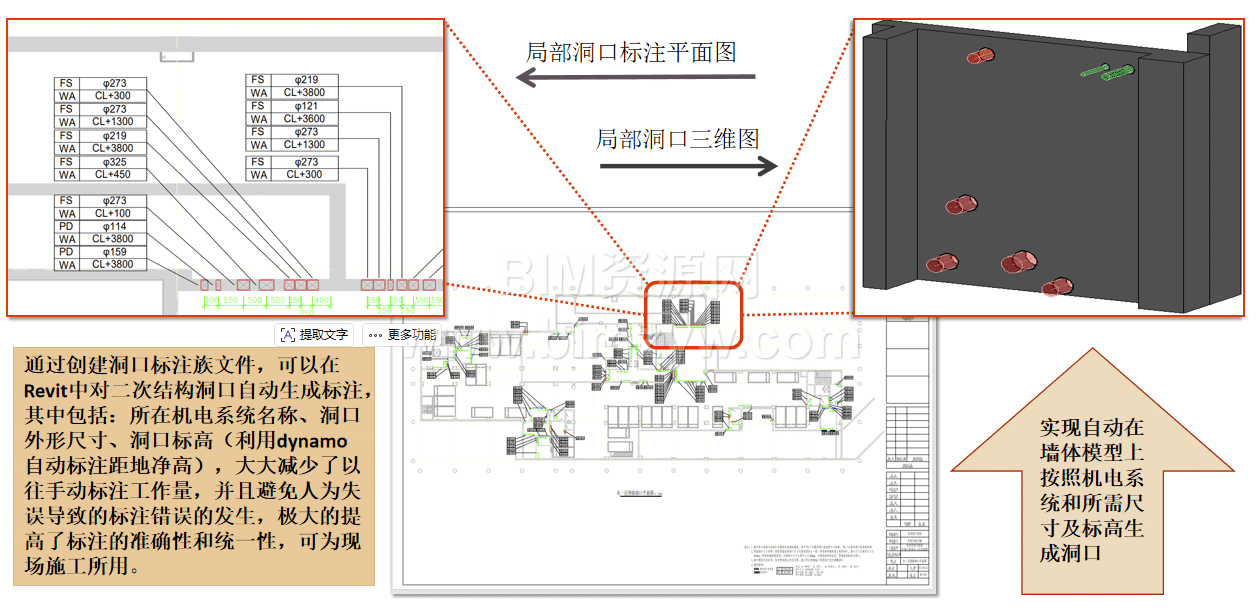

预留洞口精准化：通过 BIM 模型输出预留洞口平面图，明确洞口所在机电系统名称、外形尺寸、标高，避免现场开洞错误。借助 Dynamo 脚本实现洞口自动标注，减少手动工作量，提高标注准确性与统一性。

施工落地阶段：全流程数字化管控

施工图输出：根据深化后的 BIM 模型，输出管线综合平面图、专业平面图、局部剖面图等全套施工图纸，经管理人员确认后指导现场施工，确保机电设备管线安装精准。
现场交底与驻场服务：针对 12 个管综重难点区域，与施工班组进行专项交底，明确施工顺序；BIM 小组驻场 14 天，配合现场调整管综方案，累计输出 19 版不同楼层实施版 BIM 图纸，及时解决现场安装偏差问题。
成本节约：通过优化消防喷淋系统平面布置路由等措施，粗略核算节约成本超 20 万元，避免了后期返工造成的经济损失。
