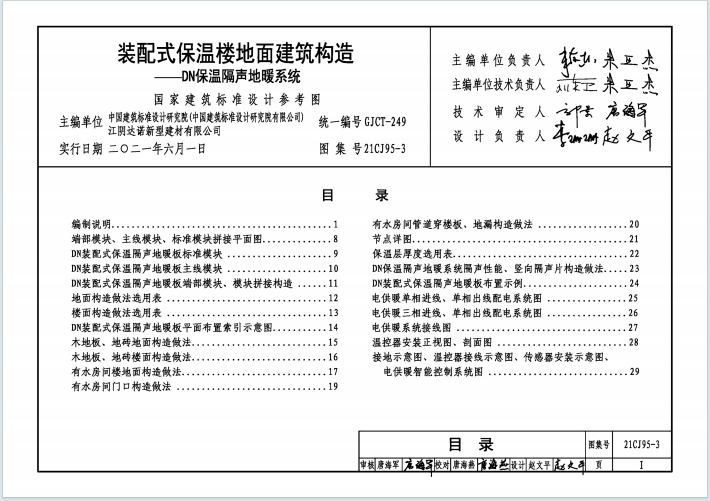

1. 系统组成与核心材料

• 系统由碳纤维发热线、DN 装配式保温隔声地暖板（含标准模块、主线模块、墙部模块）、温控器等组成，适配木地板和地砖两种饰面。
• 核心材料要求：碳纤维发热线额定电压 300/500V，单根长度不大于 125m；保温隔声板由开槽型材与复合板材制成，燃烧性能达 B1 级，隔声、保温及环保指标符合相关标准。

2. 关键设计要求

• 发热线功率不大于 20W/m，平行并联布置，与墙间距需满足规范（外墙≥100mm、内墙 200-300mm），固定家具下方不布置。
• 每个房间设独立温控器，室温型安装在空气流通处，地温型布置在加热元件之间，控制高度与照明开关一致。
• 配电需做等电位连接，装设过载、短路及剩余电流保护器，单相供电采用三线制，三相供电采用五线制。
• 保温层厚度需结合气候分区确定，严寒地区需增设石墨挤塑平板保温层，确保节能达标。

3. 构造做法与施工要点

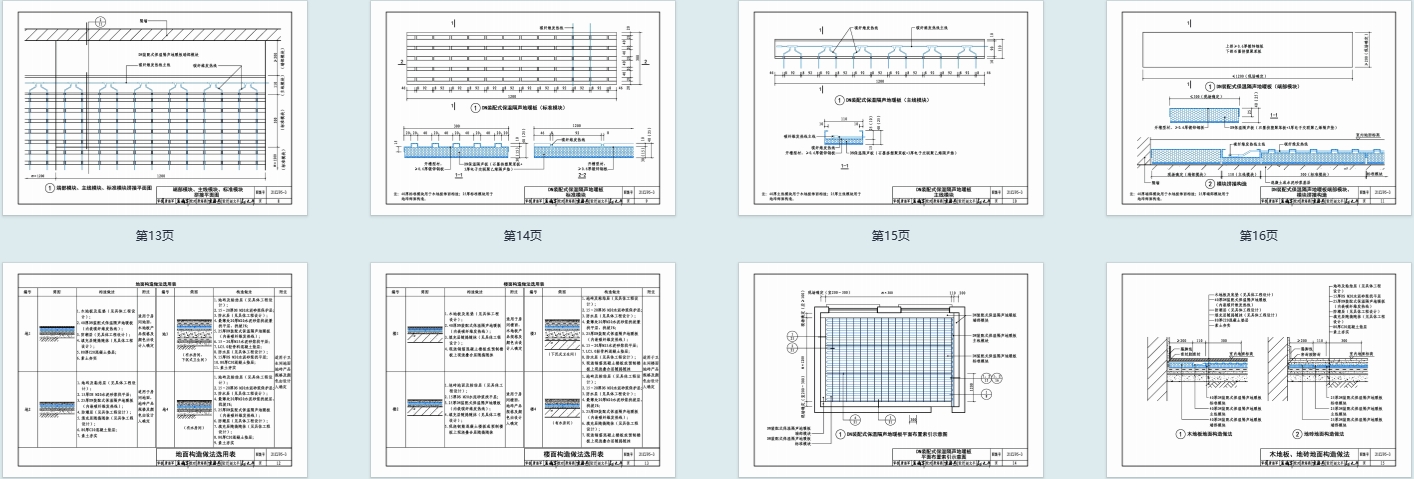

• 地面 / 楼面构造：基层处理后依次铺设防潮层、保温隔声地暖板（内嵌发热线），木地板饰面可直接铺设，地砖饰面需增设水泥砂浆找平层。
• 有水房间需做防水及找坡处理（坡度≥1%），门口设过门石并配合防水层施工，管道穿楼板及地漏部位需密封防漏。
• 施工环境温度不低于 5℃，基层需平整干燥，模块铺设紧贴基层、板缝对齐，发热线敷设前需检测绝缘电阻，避免交叉施工损坏。

4. 验收与试运行

• 竣工需提供施工图纸、变更文件、发热线电阻测试记录、系统调试及试运行记录等资料。
• 地面面层按《建筑地面工程施工质量验收规范》验收，地暖系统按《辐射供暖供冷技术规程》验收，节能工程需符合《建筑节能工程热工质量验收标准》。
• 试运行时逐步提升温控器设定温度，以房间中央离地 1.75m 处温度为验收依据，测量准确度需达 ±0.2℃。
