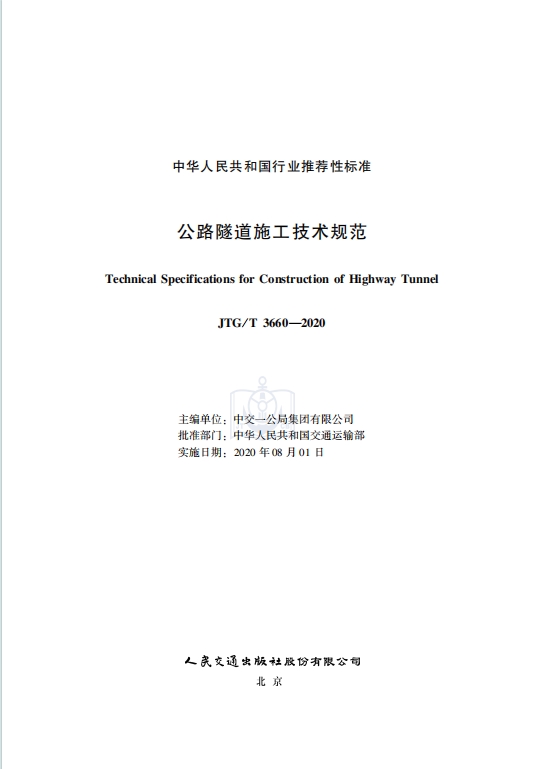

JTG/T3660-2020《公路隧道施工技术规范》百度网盘PDF电子版下载

JTG/T 3660-2020《公路隧道施工技术规范》,该规范为公路工程行业推荐性标准，2020 年 8 月 1 日实施，替代原 JTG F60-2009 及 JTG/T F60-2009，适用于以钻爆法为主要开挖手段的公路隧道施工，核心内容如下：

1. 基本概况与原则

• 遵循 “安全、耐久、经济、节能、环保” 指导原则，整合原规范与细则内容，充实监控量测、超前地质预报和动态施工规定，共 21 章 + 7 个附录。
• 新增基本规定、改扩建章节，取消交工验收、三角 / 三边测量等内容，强化风险控制、机械化施工及高海拔隧道施工要求。
• 适用于各类公路隧道（含小净距、连拱隧道），明确隧道按跨度分四类、按长度分四类，施工需结合围岩级别、地质条件动态调整。

2. 核心施工环节要求

（1）施工准备与测量

• 施工前需完成设计核对、风险评估、专项方案编制，配备合格人员与设备，建立质量安全保证体系。
• 测量需遵循 “分级控制、复核校验” 原则，明确平面与高程控制测量标准，贯通误差需符合限值要求，瓦斯隧道测量需采取防爆措施。

（2）开挖与支护

• 开挖方法需适配围岩级别与断面大小，包括全断面法、台阶法、环形开挖留核心土法等，强调光面爆破与超欠挖控制。
• 支护需紧跟开挖，包括喷射混凝土、锚杆、钢筋网、钢架等，明确材料性能、施工工艺及质量控制标准，仰拱需先行施工并及时闭合成环。

（3）防水排水与附属工程

• 遵循 “防、排、截、堵相结合” 原则，防水层铺设、止水带安装、排水盲管设置需符合规范，确保隧道不渗水、排水畅通。
• 隧道路面、附属设施（如横通道、防火涂料）施工需满足设计要求，风、水、电供应需保障施工需求，通风需满足职业健康标准。

3. 特殊场景施工规定

• 不良地质（岩溶、采空区、瓦斯、岩爆等）地段需编制专项方案，采取超前注浆、加固支护、监控量测等针对性措施。
• 改扩建工程需保护既有隧道结构，拆除与扩挖需分段进行，控制爆破振动，设置交通警示与疏导设施。
• 寒区、高海拔、黄土、膨胀岩土等特殊地段需适配施工工艺，如寒区防冻胀、高海拔供氧、黄土隧道机械开挖等。

4. 监控量测与安全环保

• 监控量测纳入施工工序，必测项目包括周边位移、拱顶下沉、地表下沉等，选测项目按需设置，数据需及时分析反馈。
• 强调职业健康保护，洞内粉尘、有毒气体浓度、噪声、气温需符合限值，高海拔隧道需采取供氧措施。
• 施工需遵守环保要求，弃渣处理、废水排放、植被恢复需符合规定，避免破坏周边环境。
