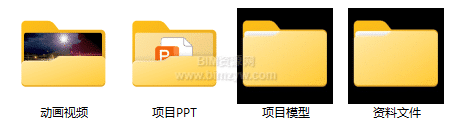

BIM技术在超高层综合办公楼环球中心项目5#楼施工阶段应用，全套文件共包含BIM模型、汇报PPT及演示视频等-BIM资源网

在超高层建筑施工领域，钢结构复杂、机电管线密集、多专业协同难度大等问题一直是行业痛点。兰州环球中心 5# 超高层综合办公楼项目，凭借全方位的 BIM 技术应用，不仅攻克了多项施工难题，还实现了工期缩短 70 天、成本节约近百万元的显著成效，为超高层项目建设提供了可复制的成功范本。

项目背景：超高层综合体的施工挑战

兰州环球中心 5# 楼位于兰州市城关区，总建筑面积超 6.2 万㎡，地上 35 层、地下 3 层，建筑高度达 177.85m，是集商业、办公、酒店为一体的超高层综合体。项目采用框架 – 核心筒结构，面临三大核心挑战：

钢结构深化难度高：框架柱最大截面 2 米，十字型型钢柱焊接工艺复杂；
机电管线排布密集：地下室多专业管线交织，净空要求严苛；
总承包管理复杂：专业分包多、工序穿插频繁，图纸变更频繁。

为实现 “甘肃省飞天奖”“BIM + 智慧工地标准化工程” 等目标，项目团队将 BIM 技术贯穿施工全过程，构建了全周期数字化管理体系。

BIM 技术核心应用：从建模到落地的全流程赋能

1. 标准化建模：筑牢数字化基础

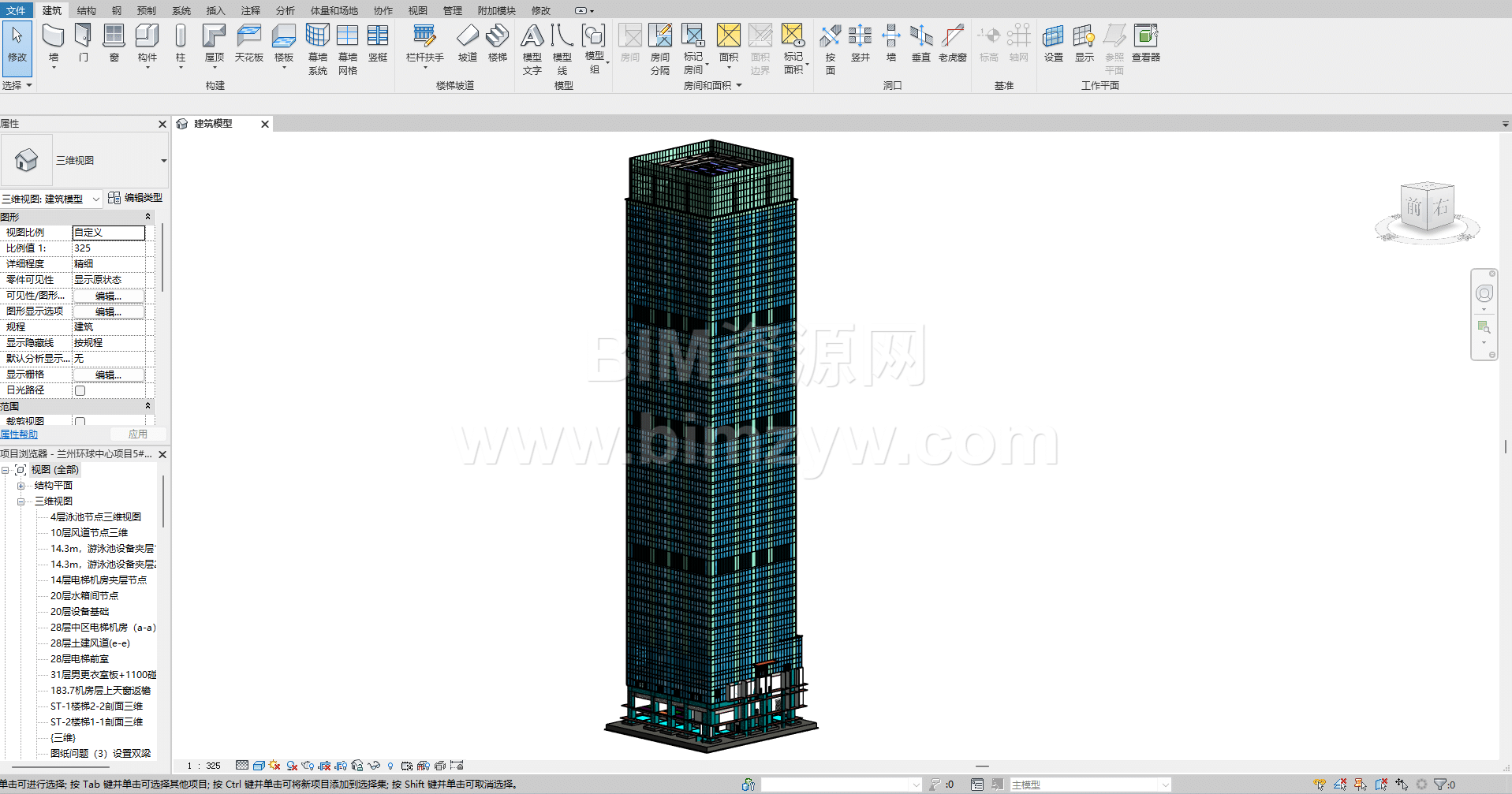

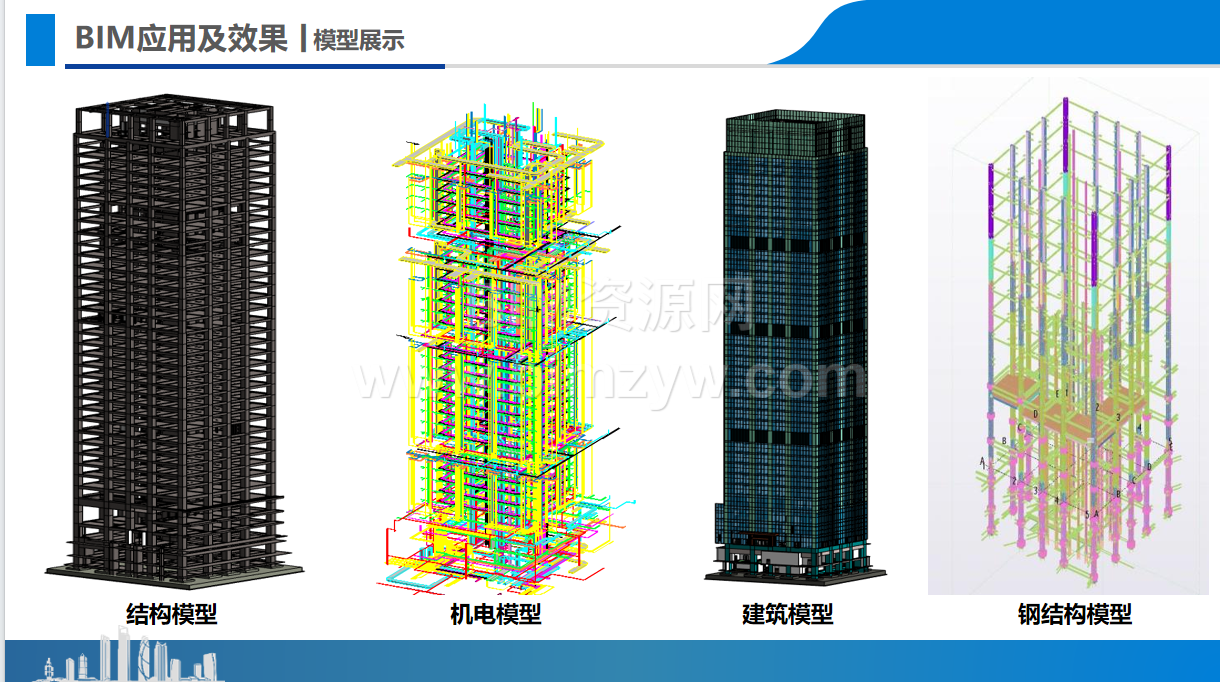

项目制定了完善的 BIM 建模规范，统一构件命名、轴网坐标、模型拆分及色彩标准，确保各专业模型协同兼容。采用 Revit、Tekla 等软件搭建建筑、结构、机电、钢结构全专业模型，结合企业自有族库（涵盖暖通、给排水、电气等多类构件），大幅提升建模效率与精度。建模过程中累计发现并优化图纸问题 89 项，图纸会审沟通效率提升 60% 以上。

2. 深化设计：攻克施工重难点

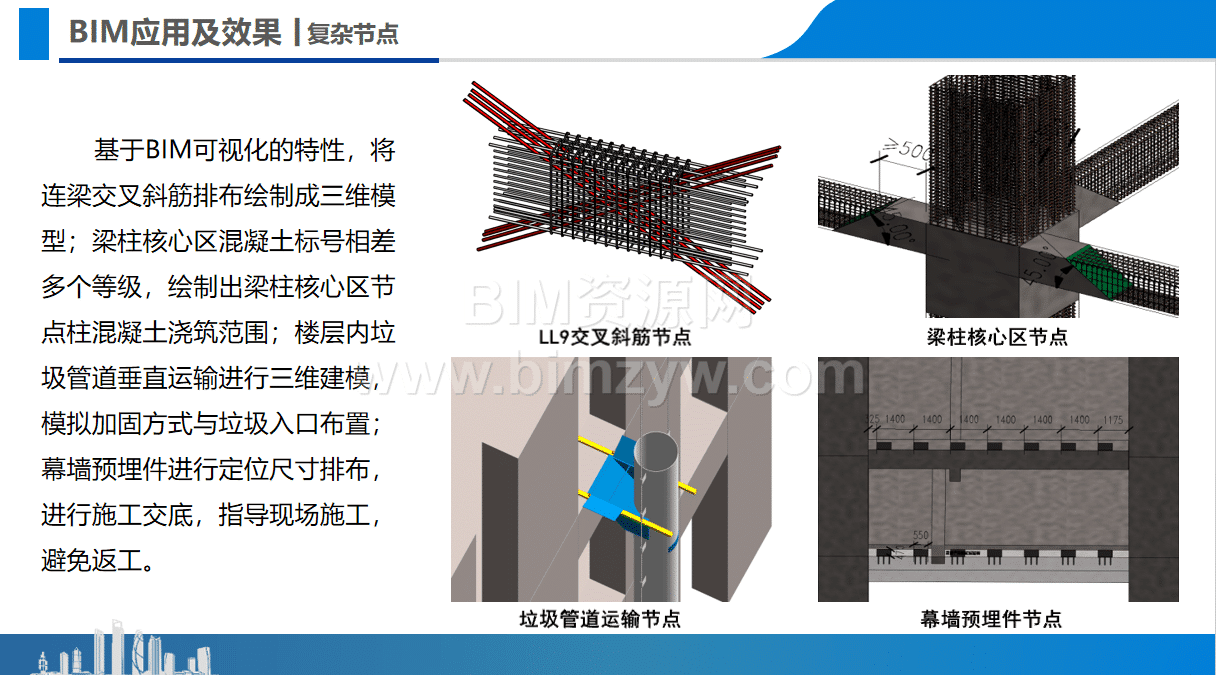

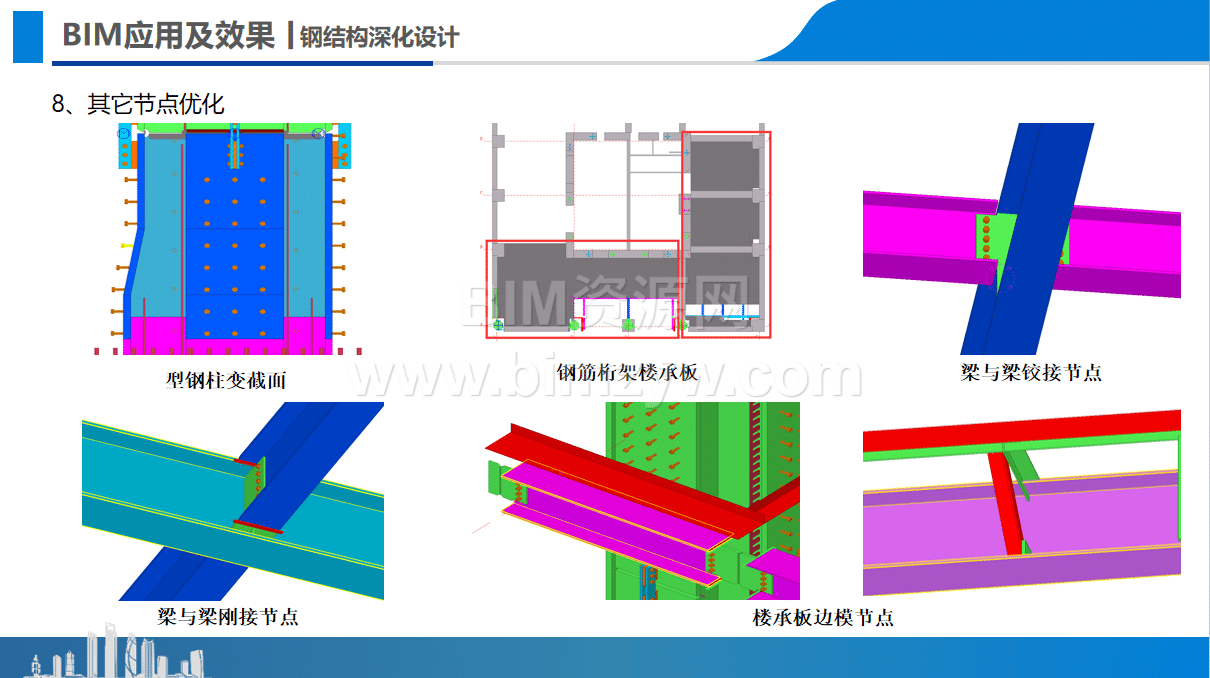

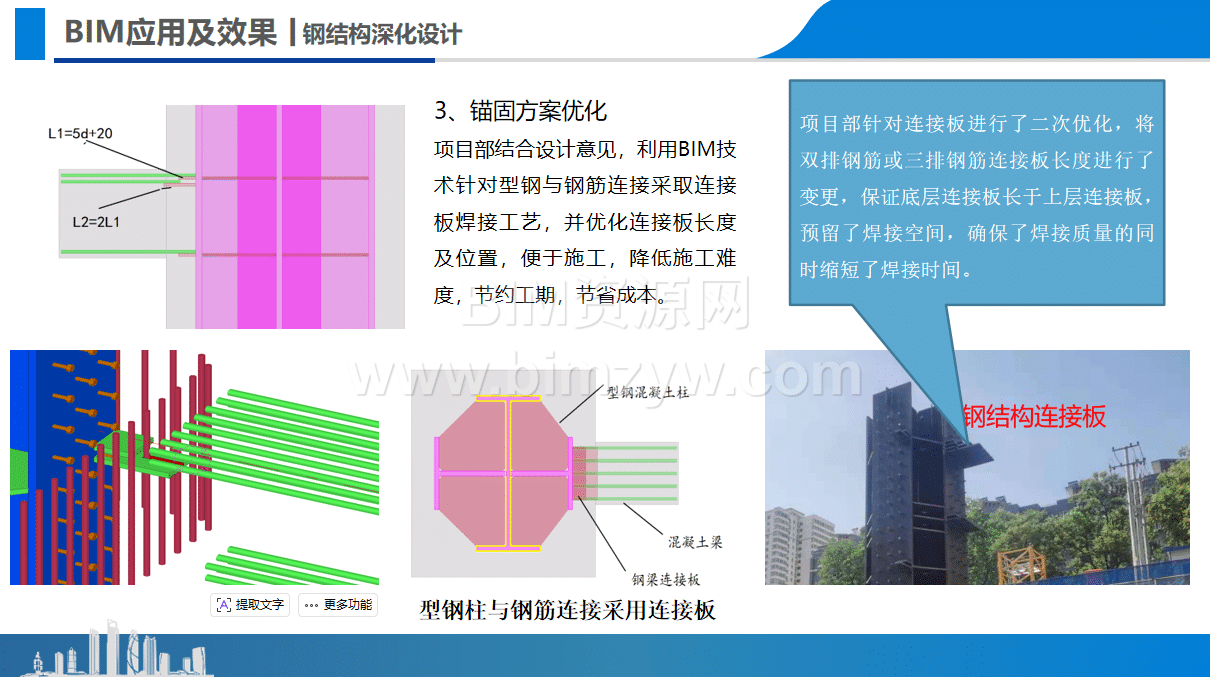

针对钢结构复杂节点，通过 BIM 技术进行多维度优化：

柱脚节点采用锚栓模板定位，提高钢柱安装精度；
创新 “梳子板” 固定工艺，避免拉钩人工二次弯折，提升施工效率；
梁柱节点优化为牛腿连接，简化现场定位，加快安装进度。

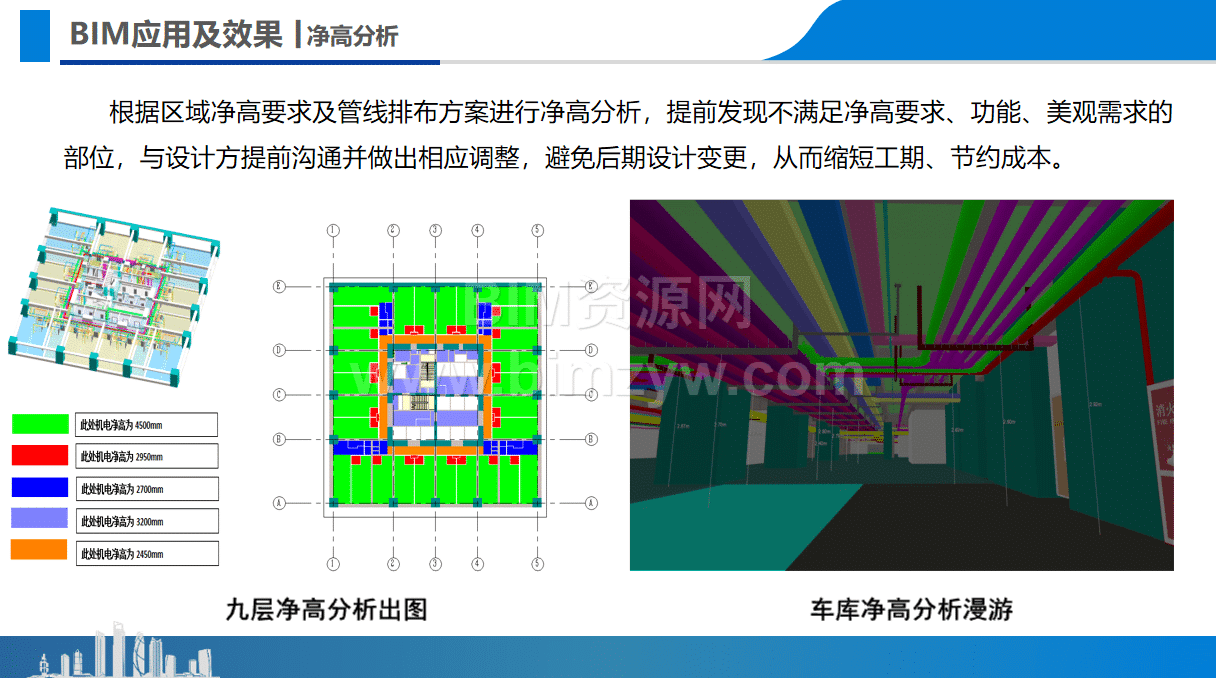

机电方面，通过 Navisworks 进行碰撞检测，排查碰撞点 18635 处，管线综合排布优化后，减少二次开洞与返工，节约成本 10.6 万元。

3. 方案模拟：提前规避施工风险

利用 BIM 技术对关键施工方案进行可视化模拟：

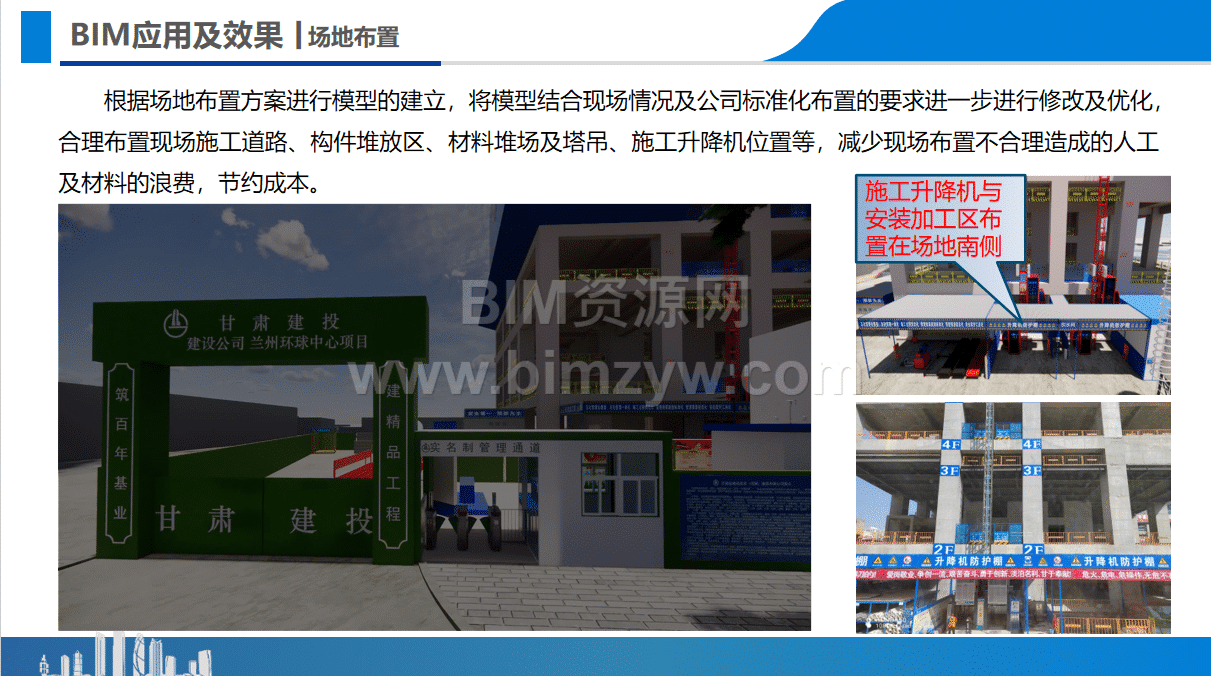

塔吊选型模拟：结合场地条件与吊装需求，确定最优塔吊布置方案，节约租赁费用 24 万元；
大体积混凝土浇筑模拟：明确浇筑顺序与方向，控制温差裂缝；
高支模方案模拟：针对 8.2m-9.6m 高支模区域，三维展示架体布置，确保施工安全。

此外，通过 Pathfinder 软件进行疏散模拟，优化应急路线，为安全管理提供数据支撑。

BIM + 创新：智慧工地的深度融合

项目创新性地将 BIM 技术与多项前沿技术结合，构建智慧管控体系：

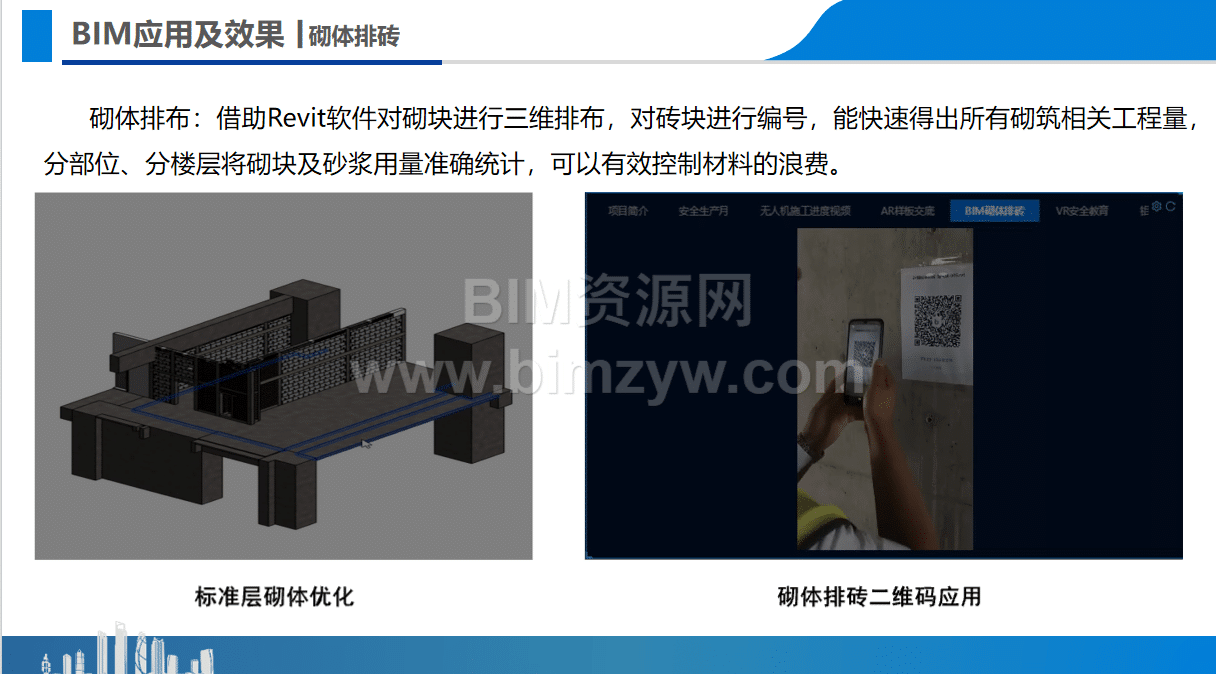

BIM + 二维码：实现施工方案、技术交底的可视化传递，现场人员扫码即可查看三维模型与操作规范；
BIM+VR/AR：搭建 VR 安全体验馆，让施工人员 “亲历” 危险场景；AR 质量样板区直观展示施工工艺，避免实体样板浪费；

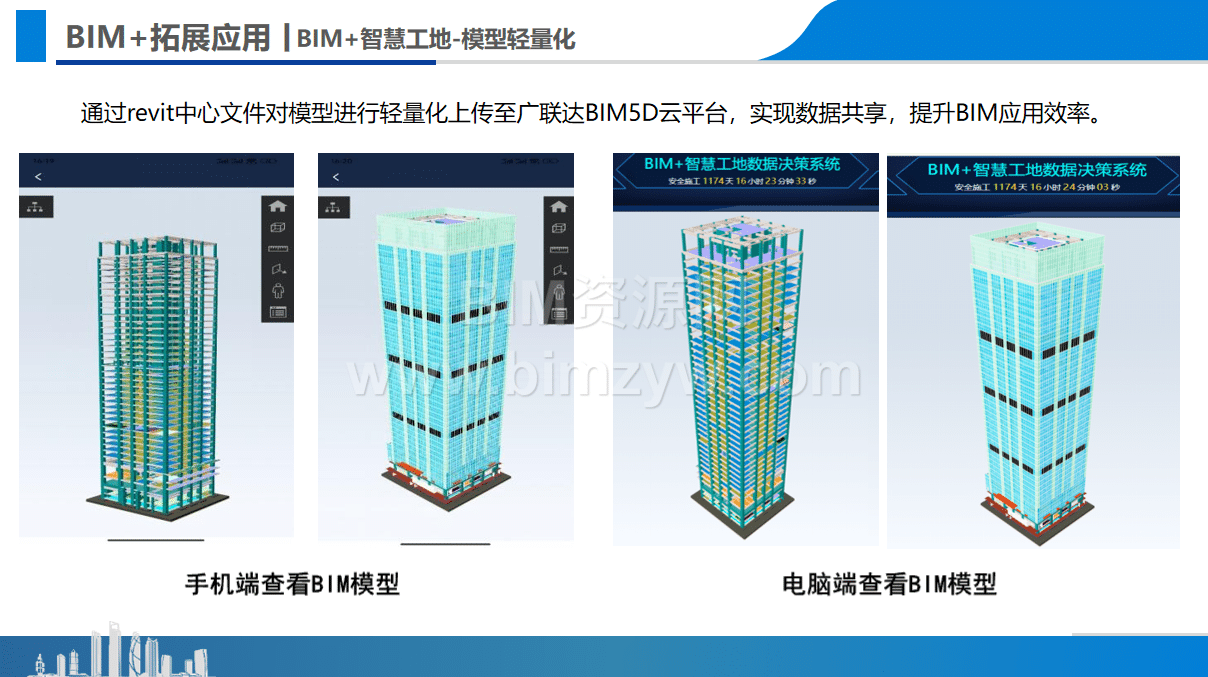

BIM + 智慧工地平台：整合视频监控、塔机监测、环境监测等数据，实现进度、质量、安全的实时管控。通过平台进行线上巡检，隐患整改效率提升 50%，质量问题闭环率达 95% 以上。
