在产业地产项目建设中，工期紧张、图纸分散、多专业协调难等痛点一直制约着施工效率与工程品质。随着建筑行业数字化转型加速，BIM 技术已成为破解产业项目施工难题的核心引擎。本案例以某先进制造基地及研发中心建设项目为例，深度解析 BIM 技术从方案策划到智慧工地落地的全流程应用，为同类产业项目提供可复制的数字化解决方案。

项目背景：产业地产项目的施工痛点与 BIM 破局

先进制造基地及研发中心建设项目总建筑面积 83062.33㎡（含地下 6453.15㎡），建筑最高 19 层、主体高度 60m，工程造价 1.3680 亿元。该项目面临多重挑战：设计方案修改 6 版、施工图修改 12 版，图纸分散导致沟通效率低；施工周期短、班组多，进度管控难度大；现场文明施工要求高，需结合集团 CI 标准化进行场地布置；多平台数据互通差，存在重复劳动现象。

BIM 前期策划：筑牢数字化施工基础

完善的组织与资源配置

项目采用 “BIM 中心 + BIM 工作站” 的组织形式，将 BIM 人员深度融入项目团队，覆盖建筑、结构、幕墙、安装等多专业，确保技术应用与现场施工高效衔接。硬件方面配置高性能电脑、服务器、VR 设备、无人机、三维扫描仪等，满足多场景 BIM 应用需求；软件选用 Revit、Navisworks、Lumion 等核心工具，搭配智慧工地平台、办公 OA 平台，构建覆盖建模、碰撞检测、算量、协同管理的全流程工具矩阵。

标准化的工作制度与流程

建立专业间协调管理、周例会与月度报告、建模管理、平台管理等多项工作制度，确保 BIM 应用规范有序。制定统一的 BIM 技术实施方案及各专业模型创建标准，明确 “阅图审图 — 样板文件 — 模型建立 — 模型审查 — 模型优化” 的标准化建模流程，保障基地 BIM 模型的统一性与实用性。

BIM 全周期应用：从施工准备到智慧落地

施工准备阶段：提前规避风险

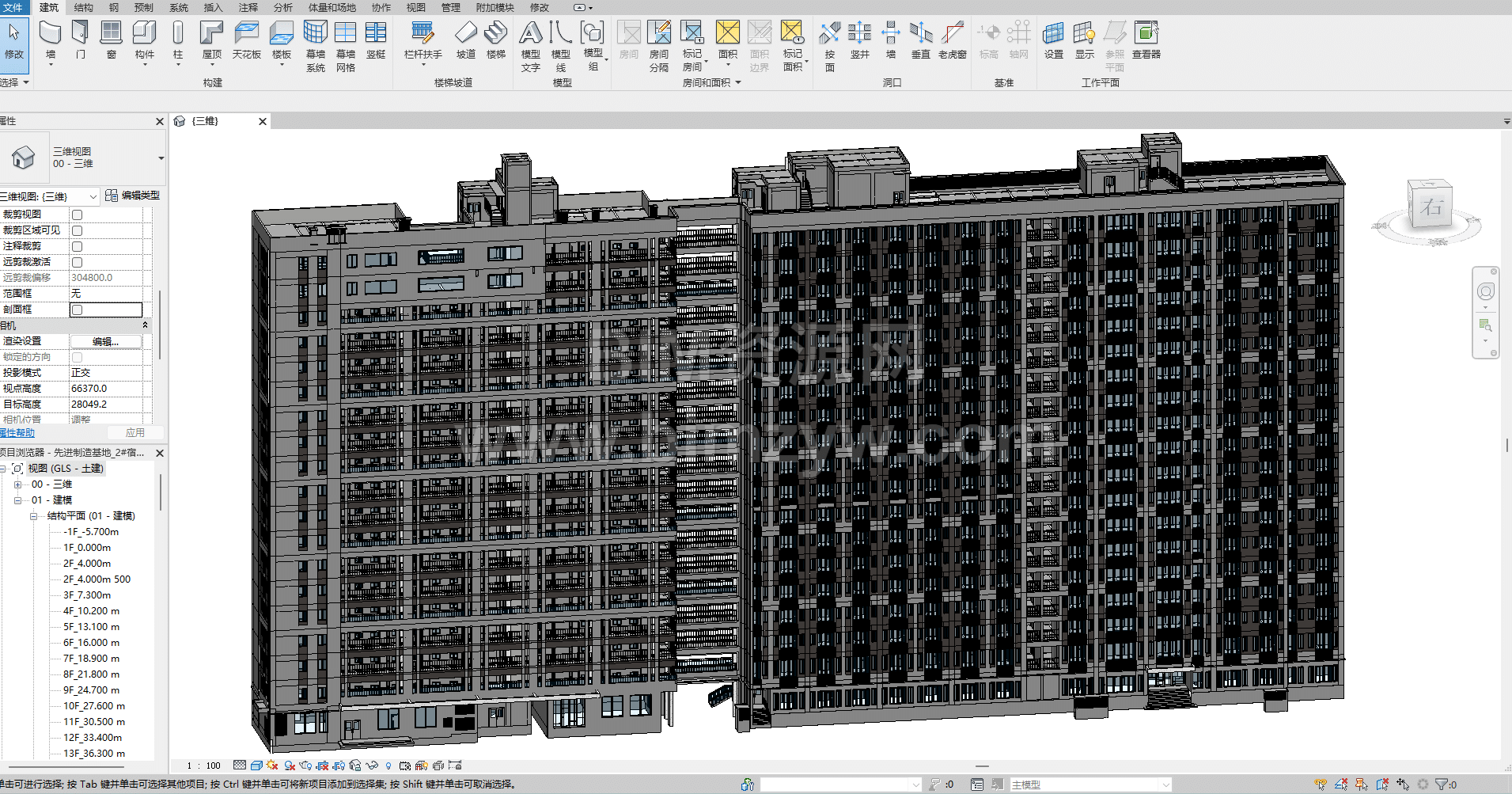

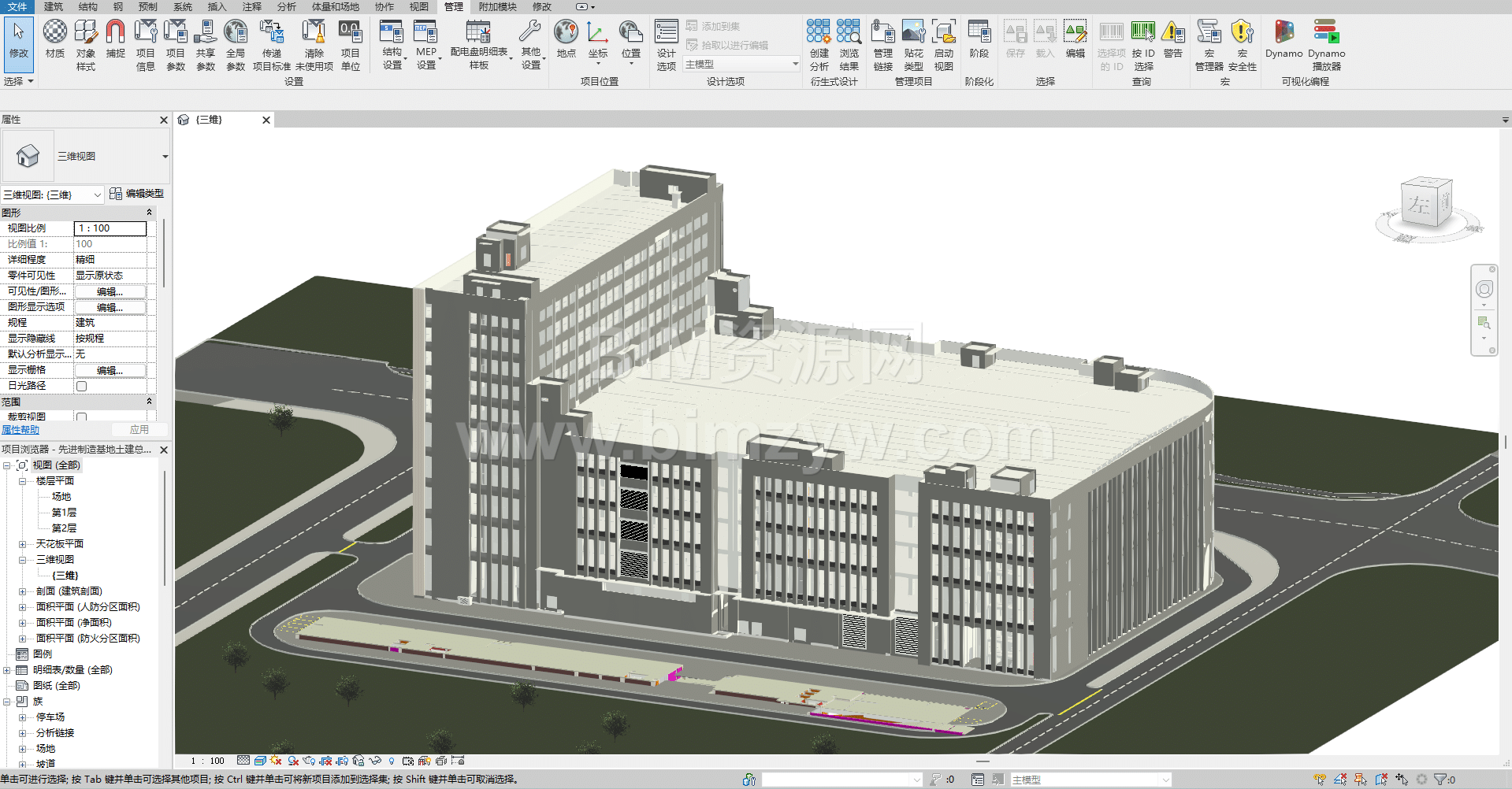

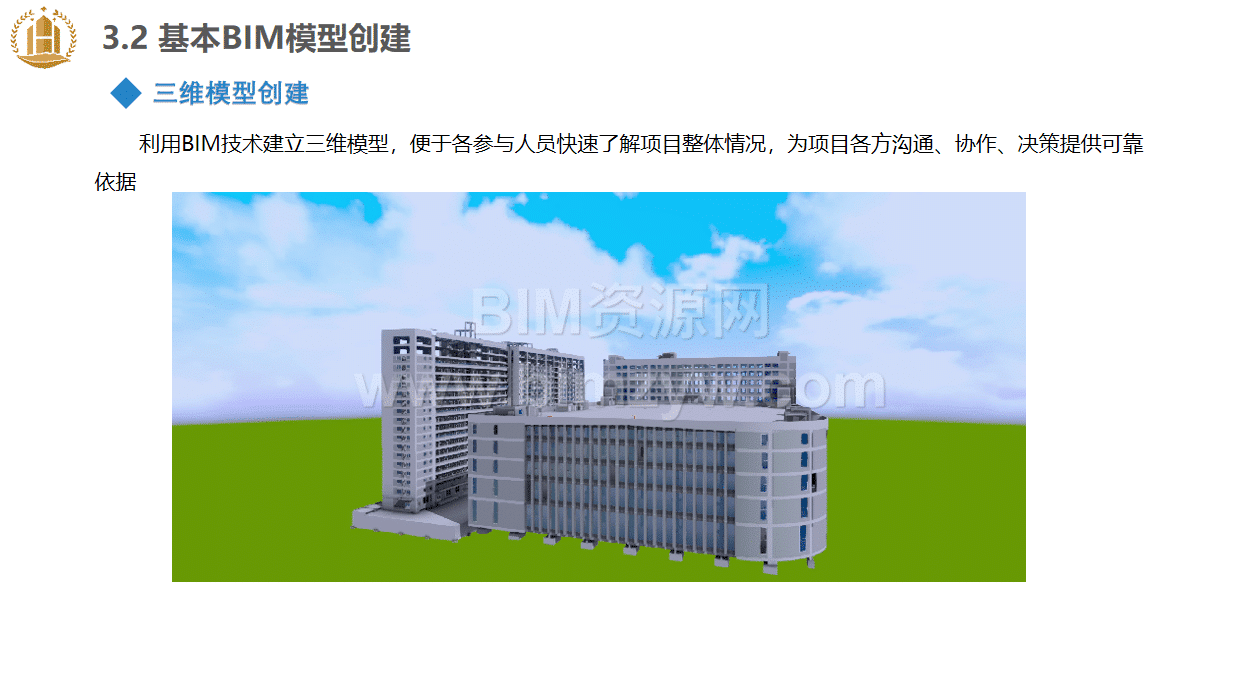

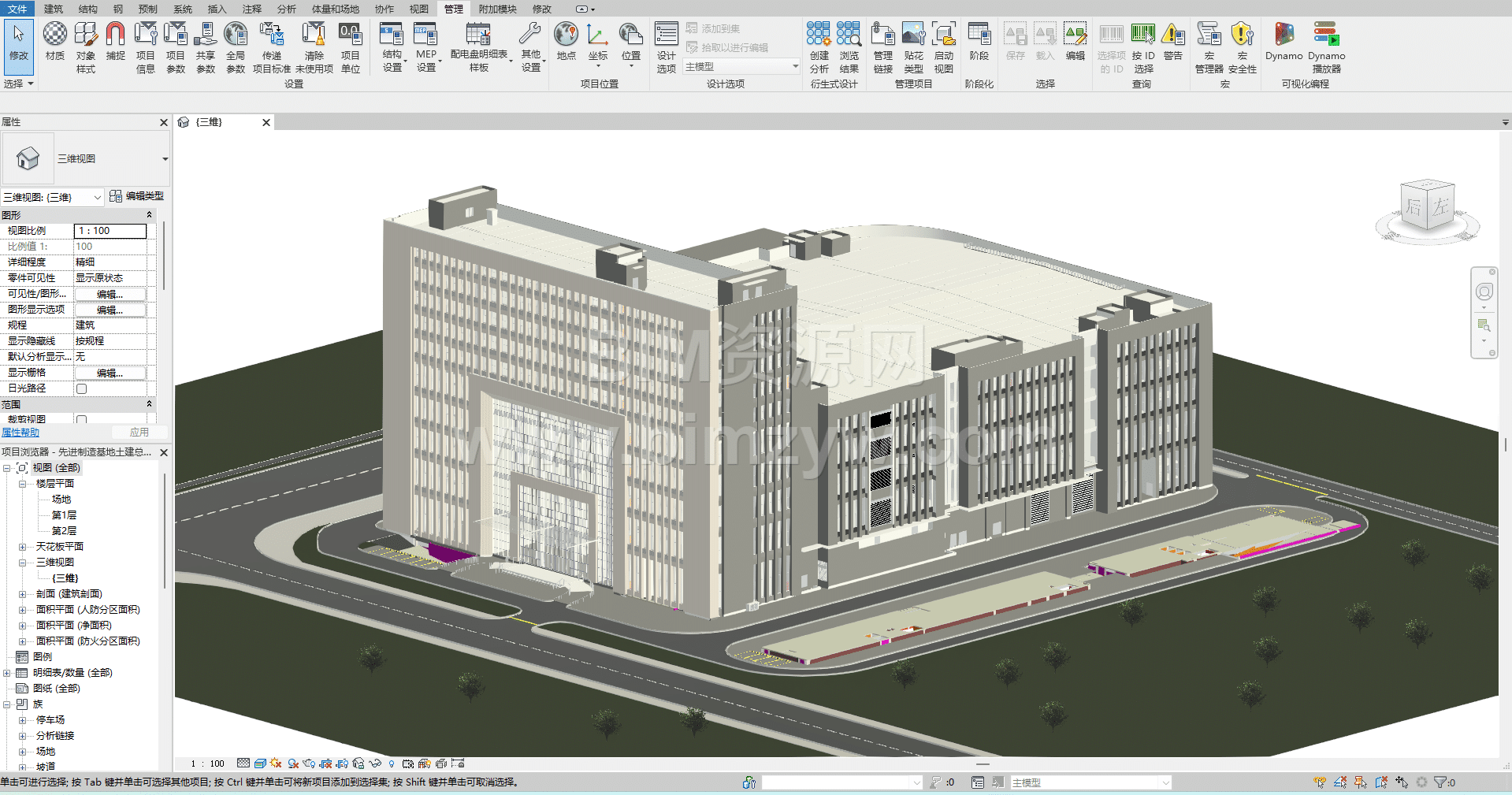

三维模型创建：建立建筑、结构、机电、幕墙等全专业三维模型，让各参与方快速直观了解项目整体情况，为沟通协作、决策提供可靠依据。

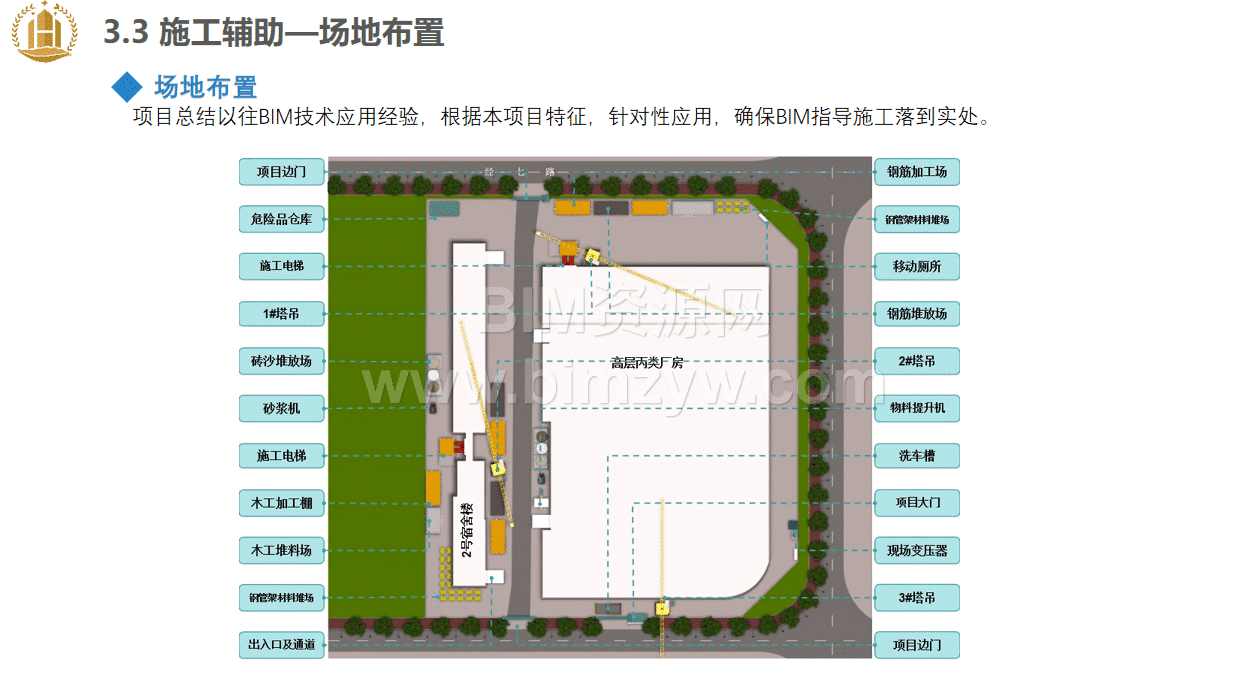

场地布置优化：依托企业 CI 族库，依据施工平面图搭建三维场地模型，合理规划设备与材料堆放区、运输路线，减少材料二次搬运，避免环境污染，同时通过可视化技术提升临建质量安全管理水平。
图纸会审优化：通过 BIM 模型碰撞检测，提前发现并解决机电管线、结构与幕墙等专业间的设计冲突，累计处理图纸问题多项，大幅降低后期返工风险。

施工阶段：多专业深化与协同

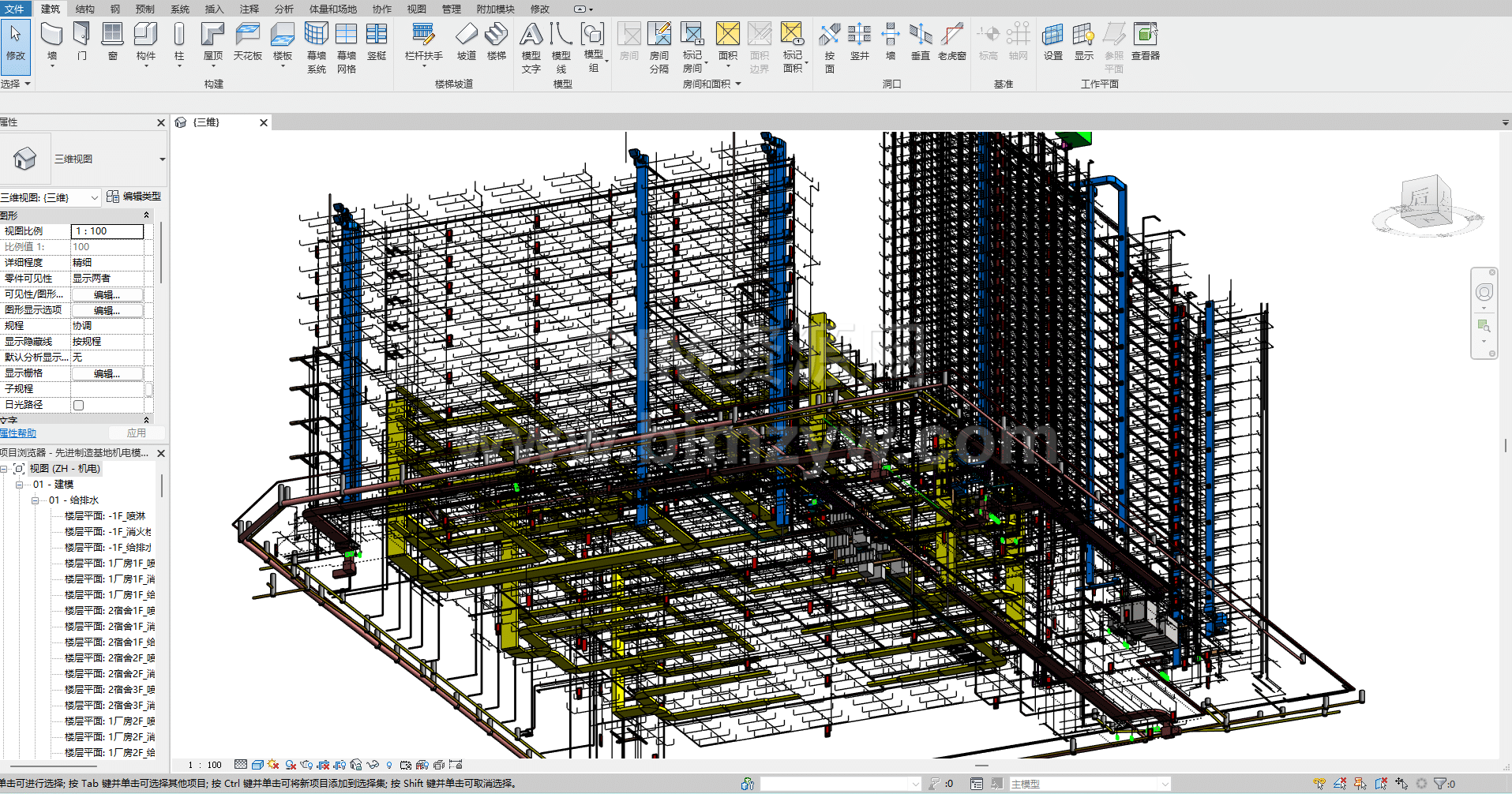

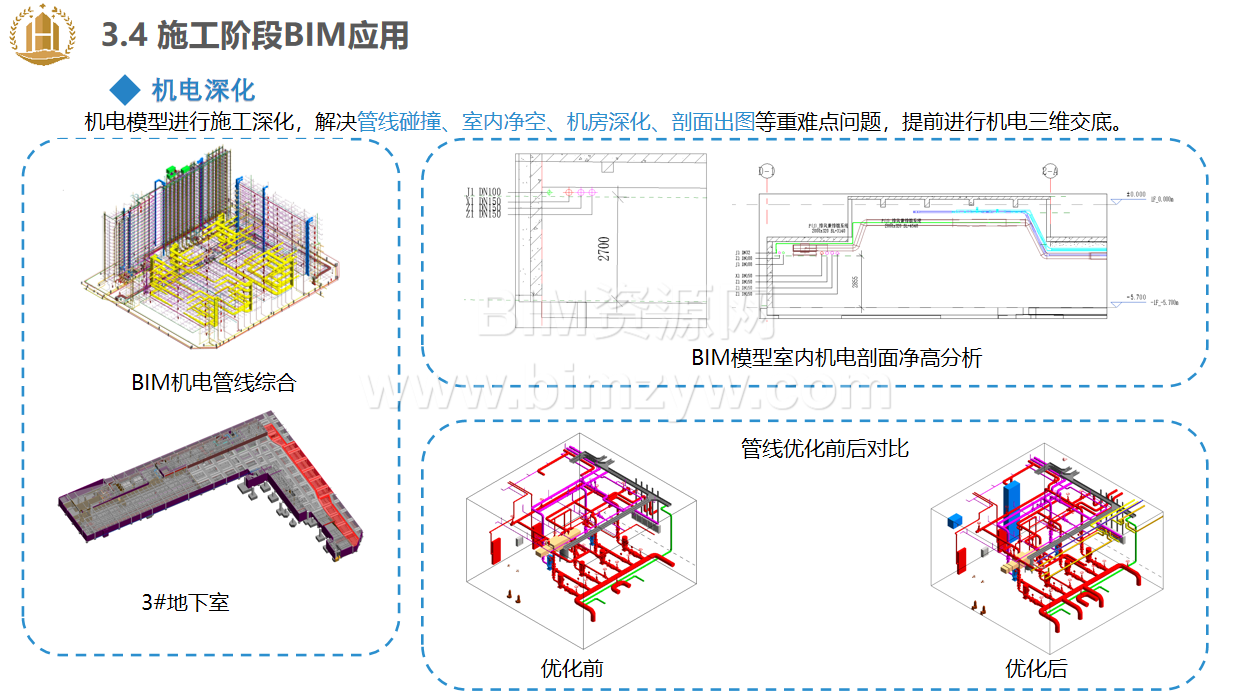

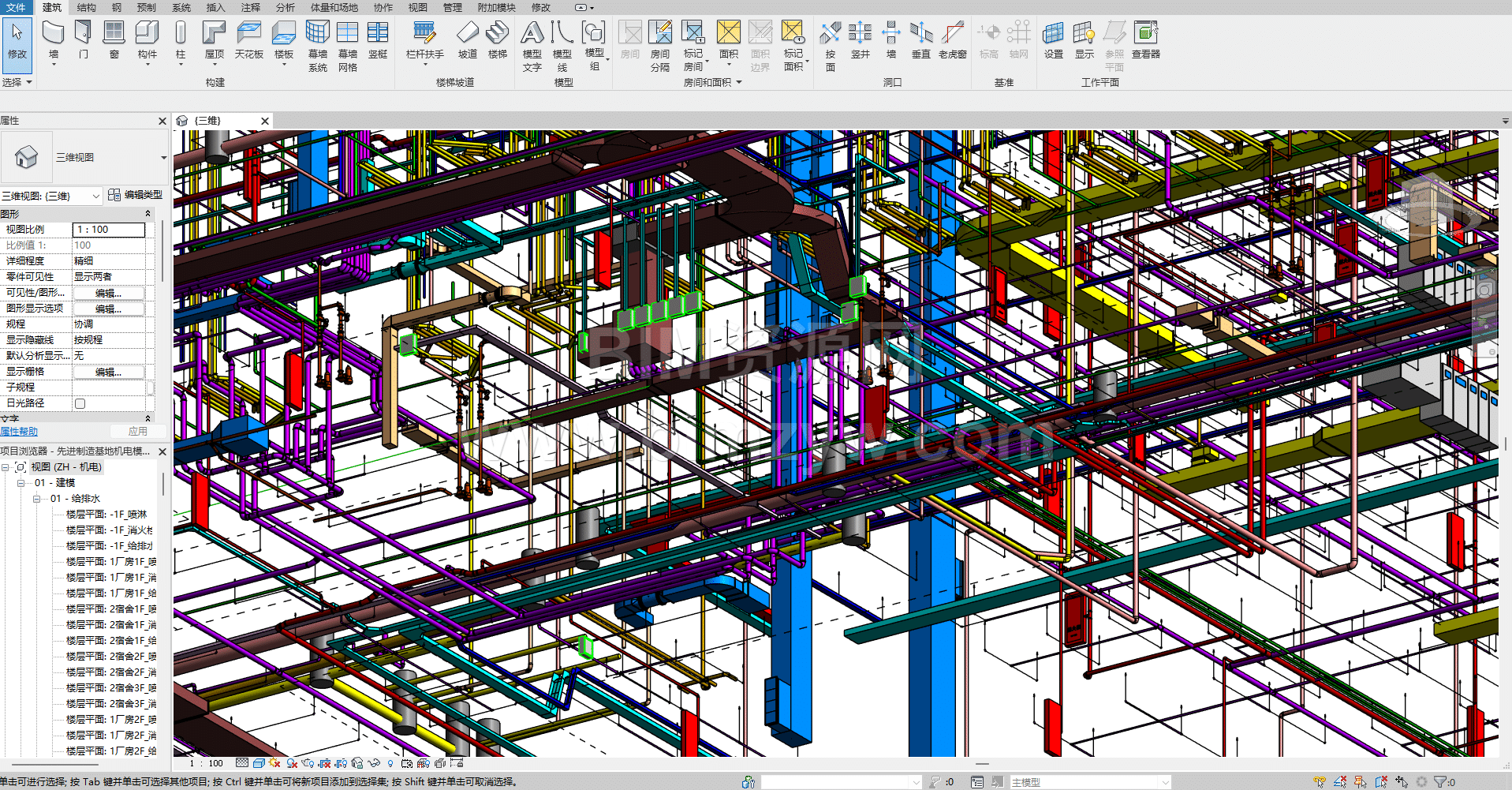

机电管线深化：对地下室等管线密集区域进行综合排布，解决管线碰撞、室内净空不足等问题，提前进行机电三维交底，确保安装施工精准高效；通过模型分析室内机电剖面净高，优化管线路径与支吊架布局，提升空间利用率。

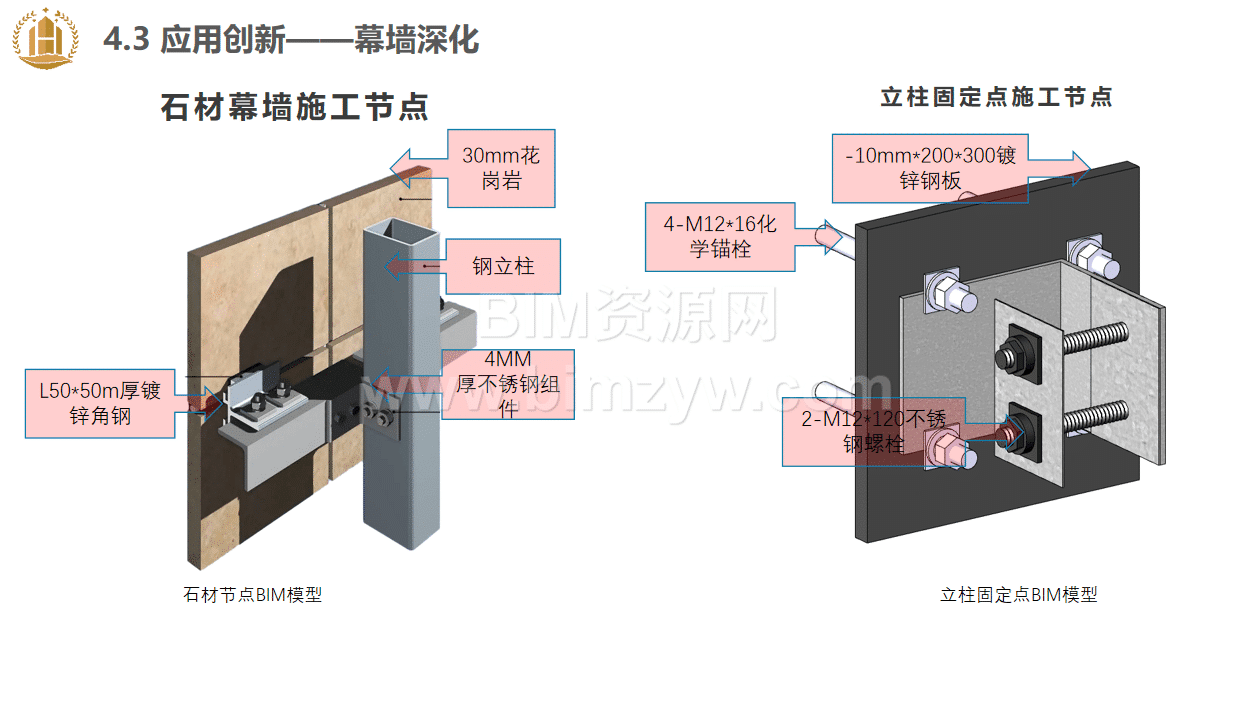

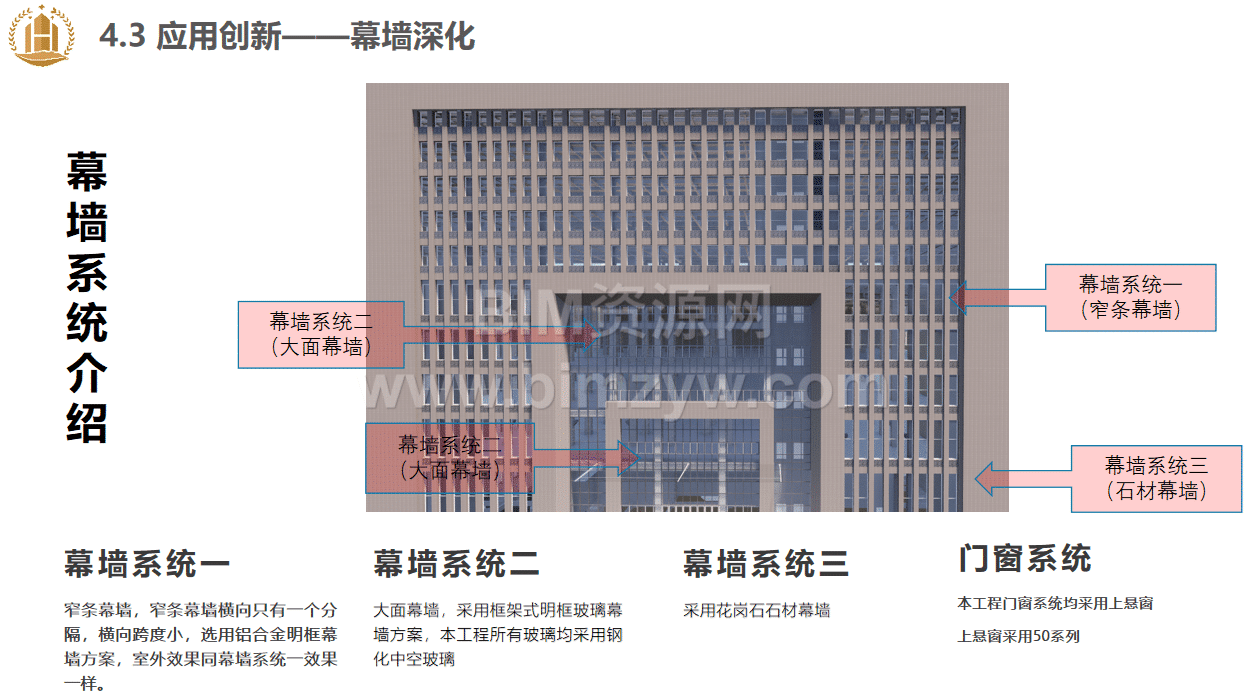

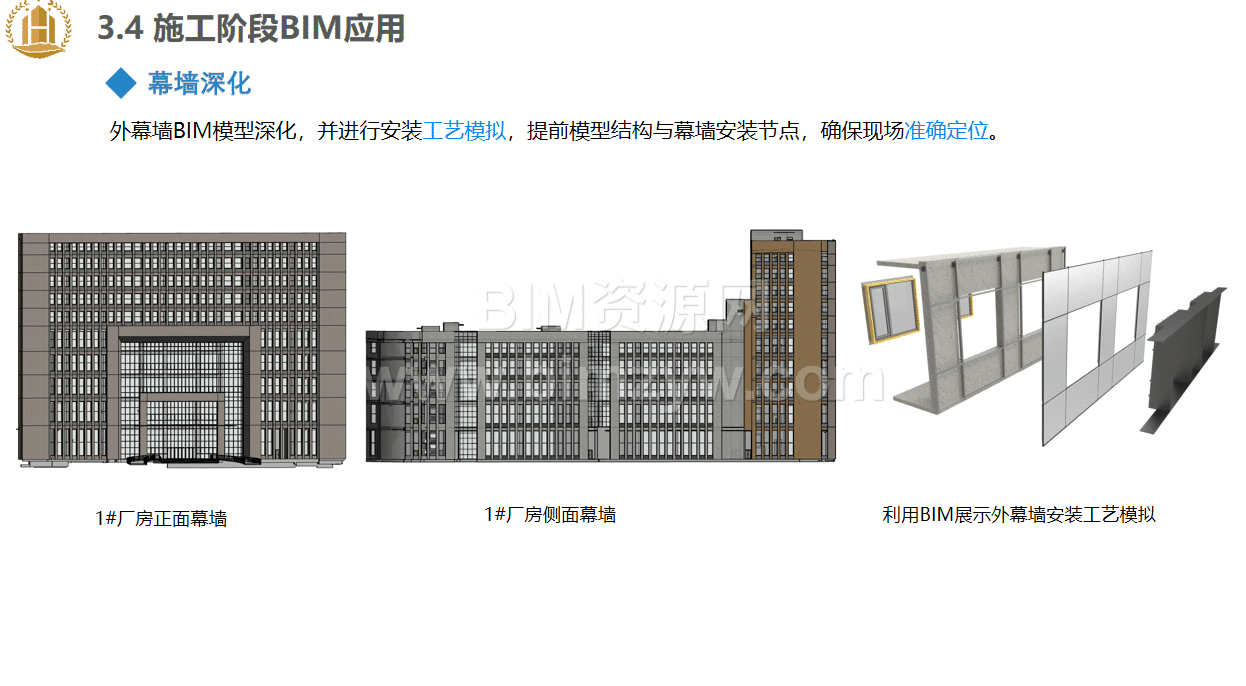

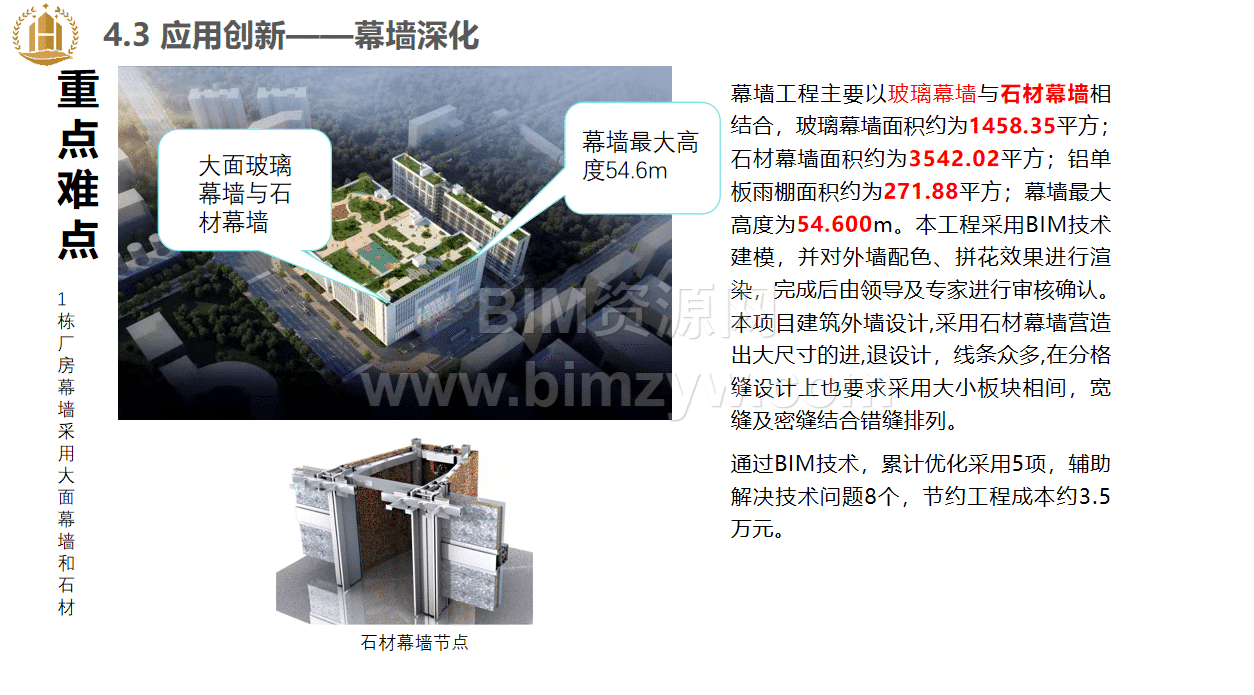

幕墙深化设计：针对项目 1458.35㎡玻璃幕墙、3542.02㎡石材幕墙及 271.88㎡铝单板雨棚，利用 BIM 技术进行节点建模与安装工艺模拟，明确钢立柱、横梁固定方式及防火封堵要求，确保幕墙最大高度 54.6m 的安装精度，累计优化方案 5 项，节约成本约 3.5 万元。

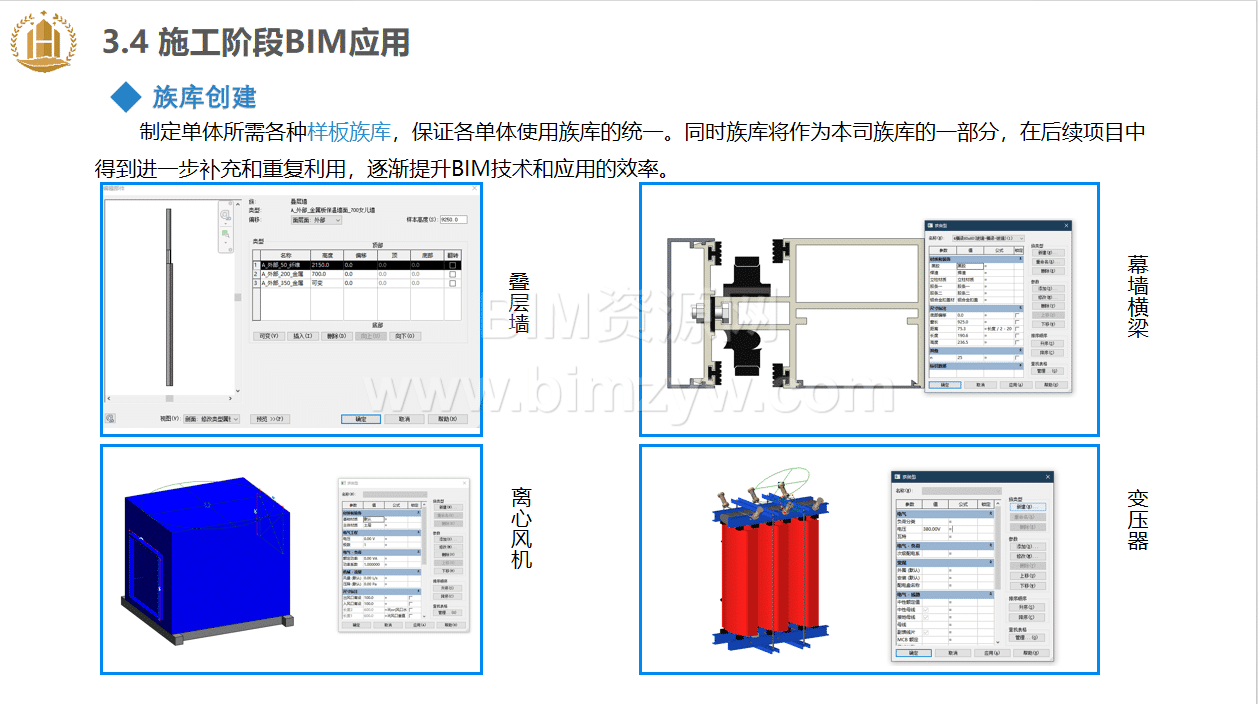

族库创建复用：制定单体所需各类样板族库，涵盖幕墙横梁、立柱、电气设备、通风构件等，统一各单体族库标准，为后续项目提供可复用资源，提升 BIM 应用效率。
