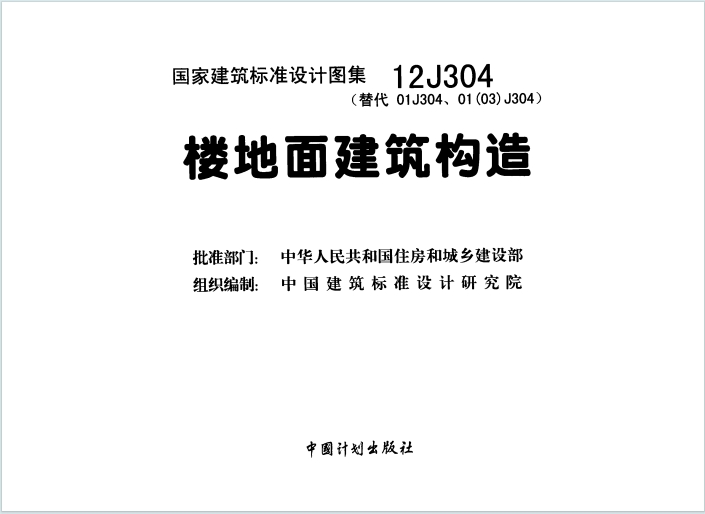

12J304《楼地面建筑构造》百度网盘PDF电子版下载

1. 基本概况与通用要求

• 遵循技术先进、经济合理、安全适用、环保的原则，材料质量、施工要求需符合国家现行标准。
• 地面地基压实系数不小于 0.9，季节性冰冻地区需设防冻胀层；混凝土垫层分仓浇筑并设缩缝，民用建筑常用 80mm 厚 C15 混凝土，工业建筑可按需加厚。
• 有水区域需找坡（坡度≥1%），厕浴间等需设防水层，防水层在墙柱处翻起高度不小于 250mm；楼地面变形缝需与结构缝对齐，贯通各构造层。

2. 主要楼地面类型及核心要求

（1）按面层材质分类

• 整体面层：含水泥砂浆、细石混凝土、现制水磨石、环氧涂料、水泥基自流平等，适配不同强度、耐磨、洁净需求，如树脂类面层适用于制药、电子厂等。
• 块材面层：包括水泥花砖、防滑地砖、陶瓷锦砖、花岗石板、大理石板等，块材需满足耐磨、防滑、放射性限量要求，结合层常用干硬性水泥砂浆。
• 木材面层：涵盖实木地板、强化复合木地板、软木地板等，需做防腐、防潮、防虫处理，木龙骨间距、防腐材料（如 CCA、ACQ）有明确要求。
• 特种面层：含不发火、防静电、防油、耐热重载、保温、隔声等专用类型，适配特殊场景（如防爆厂房、配电室、化工车间、体育馆等）。

（2）特种功能楼地面重点

• 不发火楼地面：骨料选用大理石、白云石等，需经不发火实验，适用于工业厂房、库房。
• 防静电楼地面：材料需添加导电粉，设置导电网，表面电阻、体积电阻及接地电阻符合规范，适配配电室、电子实验室。
• 保温楼地面：推荐微孔聚乙烯、XPS 挤塑板等保温材料，保温层厚度按节能标准计算确定，需搭配防潮膜。
• 隔声楼面：通过弹性面层、弹性垫层或弹性吊顶改善隔声效果，避免声桥产生，适配对隔声要求高的房间。

3. 构造与施工关键要点

• 基本构造：地面通常为 “面层 + 结合层 / 填充层 + 垫层 + 地基”，楼面为 “面层 + 结合层 + 楼板”，可按需增设隔离层、防水层、保温层等。
• 施工要求：基层需平整干燥，块材铺贴、涂料涂刷、木材铺设等需符合对应工艺；有防水、防腐蚀要求的部位，材料选型和构造处理需严格遵循规范。
• 配套构造：含踢脚、地面排水沟、变形缝等详图，踢脚材质与面层适配，变形缝需按整体、块材、防腐蚀等场景差异化设计。

4. 附录与参考依据

• 包含聚合物水泥砂浆、树脂类材料等配合比，地面防冻胀要求，材料性能参数等附录，为设计和施工提供参考。
• 编制依据《建筑地面设计规范》《建筑地面工程施工质量验收规范》等多项现行国家标准，确保技术一致性。
