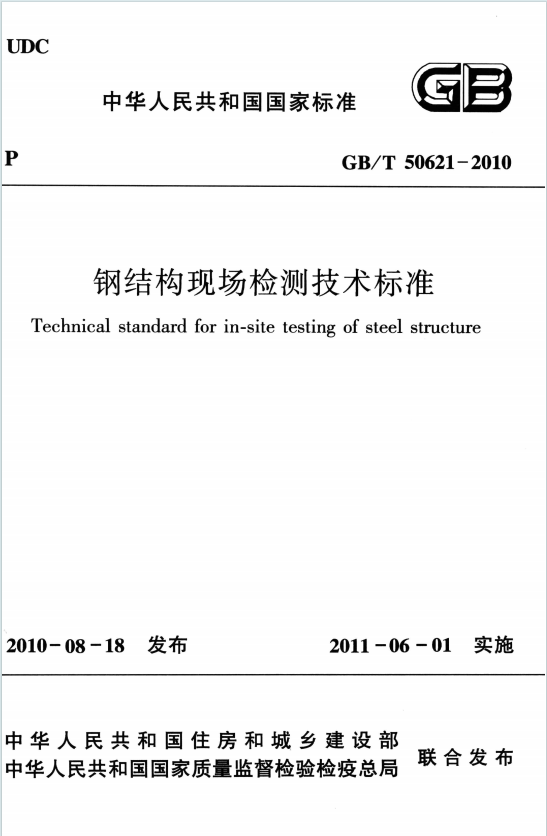

GBT50621-2010《钢结构现场检测技术标准》百度网盘PDF电子版下载

一、基本信息与适用范围

• 发布与实施：2010 年 8 月 18 日发布，2011 年 6 月 1 日实施，由中国建筑工业出版社出版，适用于钢结构连接、变形、钢材厚度、品种、涂装厚度、动力特性等的现场检测及结果评价。
• 核心目标：为钢结构质量评定和性能鉴定提供真实、可靠的检测数据，兼顾在建和既有钢结构的检测需求。

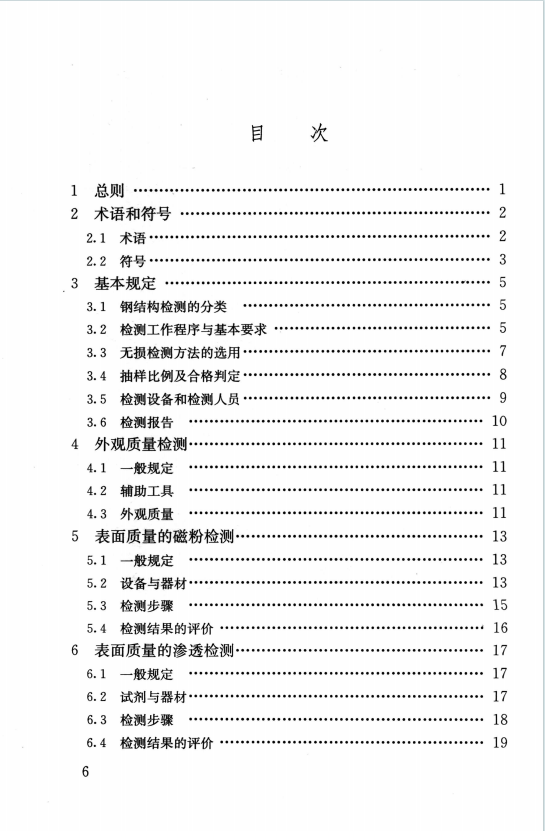

二、核心内容框架

1. 检测分类与程序
   • 分类：分为在建钢结构检测（如施工验收争议、工程事故分析）和既有钢结构检测（如安全鉴定、灾害后评估等）。
   • 程序：包括接受委托、现场调查（收集图纸、现状勘查）、制定方案、现场检测、数据处理、报告出具等环节，强调原始记录的准确性和可追溯性。
2. 无损检测方法
   • 磁粉检测：适用于铁磁性材料表面及近表面缺陷，需使用磁悬液（油剂或水剂），通过磁痕判断缺陷，对裂纹等危险性缺陷直接判定为不合格。
   • 渗透检测：检测表面开口性缺陷，采用渗透剂、清洗剂、显像剂组合，按预处理→渗透→清洗→显像→观察流程操作，灵敏度分低、中、高三级。
   • 超声波检测：检测内部缺陷（如裂纹、未熔合），根据板厚和检验等级（A、B、C 级）选择探头角度，通过距离 – 波幅（DAC）曲线评定缺陷等级。
   • 射线检测：主要用于体积型缺陷检测，需符合《金属熔化焊焊接接头射线照相》（GB/T 3323），现场需采取防护措施。
3. 专项检测内容
   • 高强度螺栓终拧扭矩：终拧 1 小时后、48 小时内检测，通过扭矩扳手测量，实测值需在设计值的 0.9~1.1 倍范围内，松动螺栓直接判定不合格。
   • 变形检测：包括整体垂直度、平面弯曲及构件挠度等，采用水准仪、全站仪等仪器，结合拉线、吊线锤等方法，结果需符合设计及验收规范。
   • 钢材厚度与品种：厚度检测用超声测厚仪，取 3 处平均值；品种通过化学成分分析（C、Mn、Si 等元素），对照《碳素结构钢》（GB/T 700）等标准判定。
   • 涂层厚度：防腐涂层需检测 5 处共 15 点，平均值不低于设计厚度的 85%；防火涂层按构件类型布点，厚型涂层用探针和卡尺检测，平均值需符合设计要求。

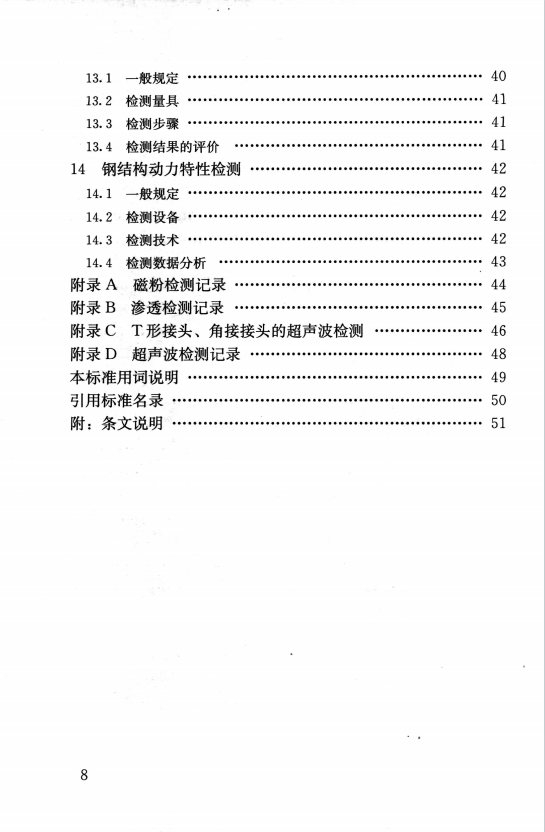

   • 动力特性检测：通过环境振动或人工激励，测试自振频率、阻尼比等参数，用于抗震、抗风分析或损伤识别。
4. 抽样与合格判定
   • 抽样方式：可采用全数检测（如外观缺陷、构件数量少）或抽样检测（随机或约定抽样），既有钢结构最小样本容量按检测类别（A、B、C）分级。
   • 合格判定：主控项目和一般项目分别按不同样本容量的合格判定数判定，不合格项需返修后复检。
5. 检测要求与报告
   • 人员与设备：检测人员需持证上岗（如无损检测人员需符合 GB/T 9445），设备需经检定且精度满足要求。
   • 报告内容：包括工程概况、检测目的、方法、数据、结论等，需明确是否符合设计或规范要求，为主控、审核、批准人员签字。
