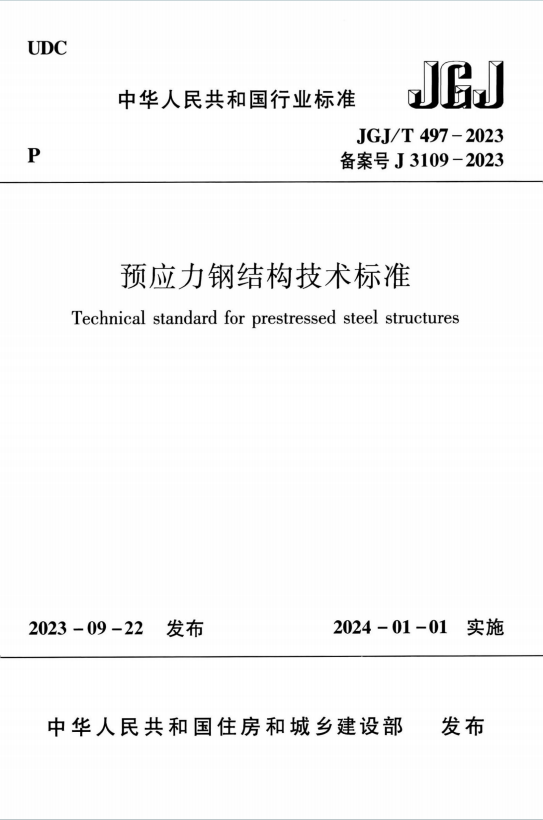

JGJT497-2023《预应力钢结构技术标准》百度网盘PDF电子版下载

一、基本信息与适用范围

• 发布与实施：2023 年 9 月 22 日发布，2024 年 1 月 1 日实施，适用于工业与民用建筑及构筑物中预应力钢结构的设计、施工、验收、防护与维护。
• 核心目标：通过人为引入预应力提升钢结构的承载力、刚度和稳定性，实现结构优化与经济性。

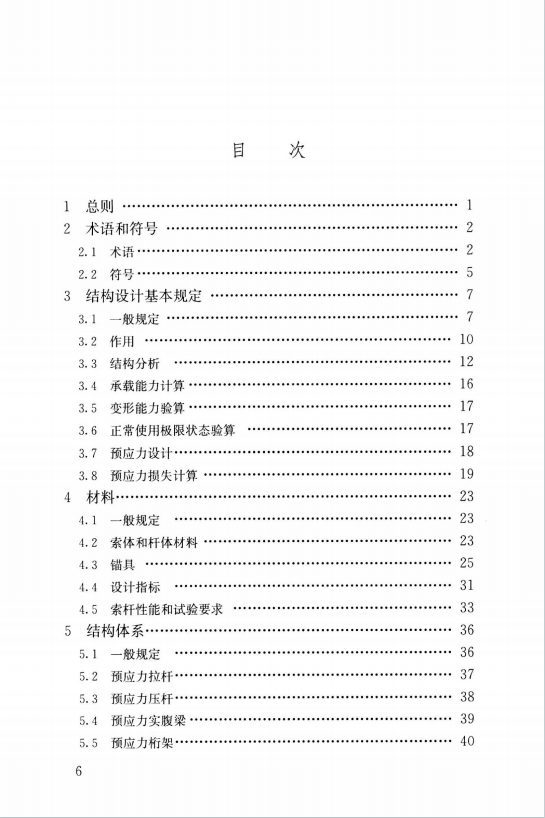

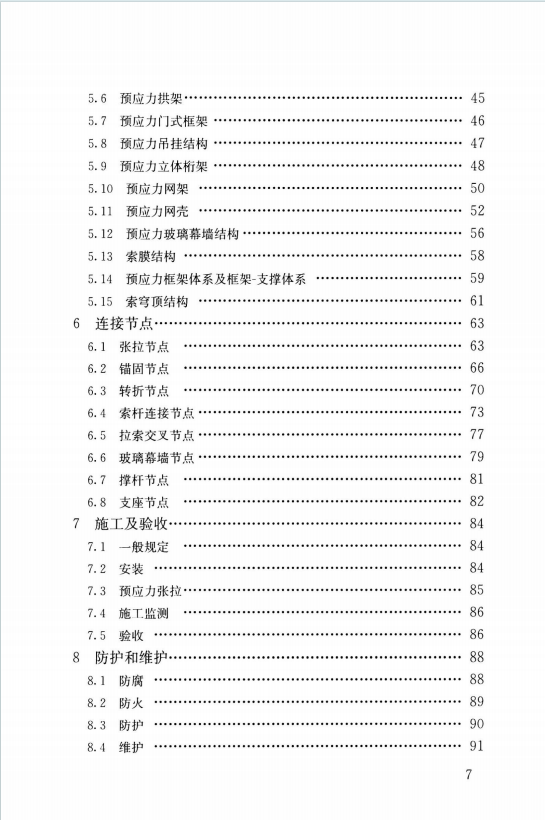

二、核心内容框架

1. 术语与符号
   • 明确了预应力钢结构的关键术语，如单次 / 多次预应力、先张法 / 中张法 / 多张法、张拉节点、锚固节点等，统一了符号定义（如预应力索张拉系数γT​、极限荷载Fu​等）。
2. 结构设计基本规定
   • 设计原则：采用基于概率理论的极限状态设计方法，需考虑承载能力极限状态（强度、稳定性等）和正常使用极限状态（变形、振动等）。
   • 作用与组合：需计入永久荷载、可变荷载、地震作用及预应力效应，按公式进行荷载组合计算，预应力分项系数根据对结构有利 / 不利分别取 0.9/1.3。
   • 结构分析：根据结构类型选择线性或非线性分析方法，考虑几何非线性（如大变形）和材料非线性（如弹塑性），重要结构需进行试验验证。
   • 预应力设计：包括预应力施加方法（拉索法、位移法等）、索体等效弹性模量计算、预应力损失（锚具压缩、摩擦、松弛等）的量化公式。
3. 材料要求
   • 索体与杆体：包括钢丝绳、钢绞线、钢丝束、合金钢拉杆等，明确其材质标准（如《钢丝绳通用技术条件》GB/T 20118）、抗拉强度等级（如钢绞线 1770MPa、1860MPa）及性能试验要求。
   • 锚具：按等强设计原则，分为热铸锚、冷铸锚、压接锚等，材料选用优质碳素钢或合金结构钢，需进行强度、硬度及无损检测（超声、磁粉探伤）。
   • 设计指标：规定了弹性模量、线膨胀系数及高温力学性能折减系数，拉索承载力设计值不超过破断荷载的 40%-50%。
4. 结构体系
   • 涵盖 15 类典型体系，包括预应力拉杆、压杆、实腹梁、桁架、拱架、门式框架、吊挂结构、网架、网壳、玻璃幕墙结构、索膜结构等，明确各类体系的布索方案、受力分析及构造要求。
   • 例如：张弦梁（上弦钢梁 + 下弦拉索 + 撑杆）、弦支穹顶（单层网壳 + 撑杆 + 索）、索膜结构（拉索 + 膜材）等，需进行初始形态、荷载效应及裁剪分析。
5. 连接节点
   • 包括张拉节点（千斤顶式、花篮螺栓式等）、锚固节点（锚梁式、支座球节点等）、转折节点、索杆连接节点等，要求节点承载力不低于连接构件的 1.2-1.5 倍，复杂节点需进行有限元分析和模型试验。
6. 施工及验收
   • 施工要求：编制专项方案，包括安装（索体定位、胎架稳定性验算）、张拉（设备标定、分级张拉、同步控制）、监测（索力、变形、应力）。
   • 验收标准：需提供材料证明、张拉记录等资料，索力偏差允许 ±5%，变形偏差允许 ±10%，节点安装偏差符合规定。
7. 防护与维护
   • 防腐：钢材除锈等级不低于 Sa2.5，涂层干膜厚度不小于 150μm；索体采用镀锌、PE 护套等措施。
   • 防火：根据耐火极限要求采用防火涂料、防火板材或包覆金属网水泥砂浆，耐火极限不低于结构本身要求。
   • 维护：定期检查索体张力（每 5 年一次）、防腐层完好性，极端天气后需专项检查，索力偏差超 ±10% 时需调整。
