GBT15831-2023《钢管脚手架扣件》

一、标准概况

二、与 2006 版相比的主要技术变化

1. 增加钢管公称外径的范围；
2. 更改扣件产品的分类；
3. 增加扣件产品使用年限要求（铸造扣件≤12 年，锻造扣件≤15 年）；
4. 增加锻造扣件产品的材质要求；
5. 增加钢管公称外径 48.3mm 的扣件产品的重量要求。

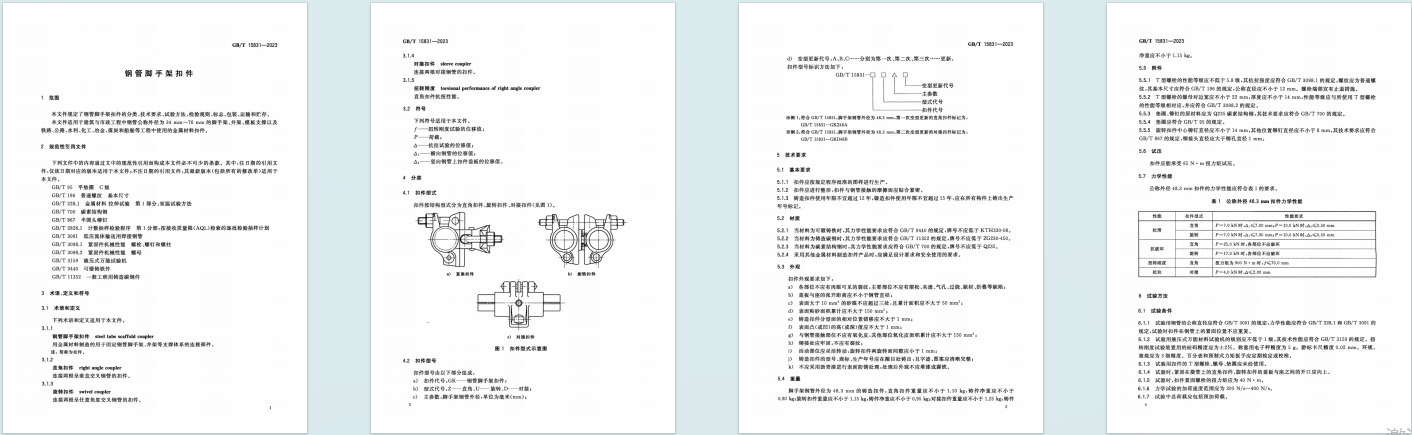

三、核心技术内容

1. 范围与定义

• 适用范围：适用于建筑与市政工程中钢管公称外径 34mm~76mm 的脚手架、井架、模板支撑，以及铁路、公路等工程的金属材料扣件。
• 关键定义：钢管脚手架扣件（简称 “扣件”）是固定钢管支撑体系的连接部件，包括直角扣件（连接垂直交叉钢管）、旋转扣件（连接任意角度交叉钢管）、对接扣件（连接对接钢管）。

2. 分类

• 型式分类：按结构分为直角扣件、旋转扣件、对接扣件。
• 型号标识：由扣件代号（GK）、型式代号（Z – 直角、U – 旋转、D – 对接）、主参数（钢管外径，mm）、变型更新代号（A、B 等）组成。例如，“GB/T15831-GKZ48A” 表示钢管外径 48.3mm、第一次变型的直角扣件。

3. 技术要求

• 基本要求：按批准图样生产，摩擦面贴合紧密；所有构件需铸出生产年号。
• 材质要求：
  • 可锻铸铁：符合 GB/T9440，牌号不低于 KTH330-08；
  • 铸造碳钢：符合 GB/T11352，牌号不低于 ZG230-450；
  • 碳素结构钢：符合 GB/T700，牌号不低于 Q235；
  • 其他金属材料需满足设计及安全要求。
• 外观要求：无裂纹，主要部位无缩松等缺陷；砂眼、粘砂、氧化皮面积有明确限制；活动部位灵活，旋转扣件两旋转面间隙＜1mm 等。
• 重量要求（48.3mm 铸造扣件）：直角扣件≥1.10kg（铸件净重≥0.90kg）；旋转扣件≥1.15kg（铸件净重≥0.95kg）；对接扣件≥1.25kg（铸件净重≥1.15kg）。
• 附件要求：T 型螺栓性能等级≥5.8 级，螺母、垫圈材质为 Q235 等。
• 试压与力学性能：需承受 65N・m 扭力矩无裂纹；抗滑、抗破坏、扭转刚度、抗拉性能需满足特定参数（如直角扣件抗滑试验中，P=7.0kN 时位移≤7.00mm）。

4. 试验方法

• 试验条件：钢管符合 GB/T3091，设备精度（如液压试验机≥1 级）、加荷速度（300N/s~400N/s）等有明确规定。
• 关键试验：包括材质力学性能试验（按对应材料标准）、外观检验（目视 + 量具）、重量检验、附件检验、试压检验及力学性能试验（抗滑、抗破坏等，需记录位移等数据）。

5. 检验规则

• 检验分类：分为出厂检验（必检外观、重量、力学性能等）和型式检验（特定情况如新产品试制定型、工艺重大改变时进行）。
• 抽样与判定：按 GB/T2828.1 二次抽样方案，分主要项目（如抗滑性能）和一般项目（如外观），需全部合格；不合格品可返工复检。

6. 标志、包装、运输和贮存

• 标志：产品需标生产年号、商标、型号；合格证需标厂名、数量、生产日期等。
• 包装：分类包装，每包重量≤30kg，含合格证。
• 运输与贮存：按需运输，存放需防锈、防潮。

四、附录
