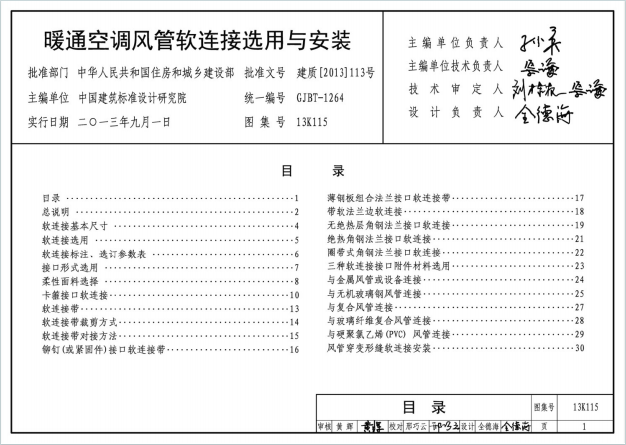

一、编制依据与适用范围

• 编制依据：依据《住房城乡建设部关于印发 2013 年国家建筑标准设计编制工作计划的通知》及《民用建筑供暖通风与空气调节设计规范》《通风与空调工程施工规范》等多项现行国家标准规范编制。当依据的标准规范修订或有新规范实施时，需复核本图集相关内容后选用。
• 适用范围：适用于新建、扩建民用建筑中，暖通空调专业介质温度 – 30℃~300℃，系统工作压力≤3000Pa，直径≤2000mm 圆形风管或长边长≤3000mm 矩形风管软连接的选用、安装及制作加工。不适用于软风管（或柔性风管）、锅炉高温烟管热位移补偿器及工艺专业软连接。

二、核心内容

1. 风管软连接的设置与施工
   • 设置要求：作为空调通风系统管道组成件，用于隔断管道刚性连接，安装长度不大于 300mm，起隔振或位移补偿作用；需满足系统功能及安装要求，材料符合防火规范，柔性面料宜选用防腐、不透气等环保材料，且本图集主要基于涂覆玻璃纤维布编制，其他符合要求的材料可参考使用；工作压力分为低压（≤500Pa）、中压（500Pa<P≤1500Pa）、高压（1500Pa<P≤3000Pa）系统。
   • 施工说明：施工单位需按设计要求选购或委托制作成品；填充绝热软连接的绝热材料燃烧等级为 A1 级，禁止使用国家限制材料且不得外漏；粘接剂、密封胶等燃烧性能等级宜为 A1 级或 A2 级；禁止将软连接作为天圆地方等部件使用，不得承受额外荷载；连接风管需加固，距离软连接 1m 内设置防晃支架；安装位置远离热源，运输储存避免接触腐蚀性介质等，施工中需注意保护。
2. 软连接的基本尺寸与选用
   • 基本尺寸：包括产品尺寸、富裕尺寸、装配尺寸，仅针对软连接柔性面料，不适用于机器加工的软连接带。圆形和矩形风管软连接的富裕尺寸有明确规定，如矩形风管边长不同，柔性面料口径富裕尺寸不同。
   • 选用原则与方法：不同接口形式（卡箍接口、铆钉接口等）的软连接适用于不同工作压力和形状规格范围；提供软连接选订参数表，需填写燃烧性能、绝热性能等参数；标注推荐方式包含燃烧性能、接口尺寸等信息；选用步骤为确定性能要求、尺寸设计、接口形式选用、柔性面料选择及填写参数表。
3. 接口形式与柔性面料
   • 接口形式：包括卡箍接口、铆钉（或紧固件）接口等多种，不同接口形式适用范围不同，且两端接口形式可相同或不同，组合方式需符合规定。
   • 柔性面料：基本性能要求燃烧性能为 A1 级或 A2 级，耐温、密封、耐折性能需达标；选择原则需考虑燃烧性能、厚度、强度等，洁净空调系统需采用不产尘材料；常用涂覆玻璃纤维布包括硅橡胶布、氟橡胶布等，各有不同使用温度范围和性能。
4. 不同场景的安装构造

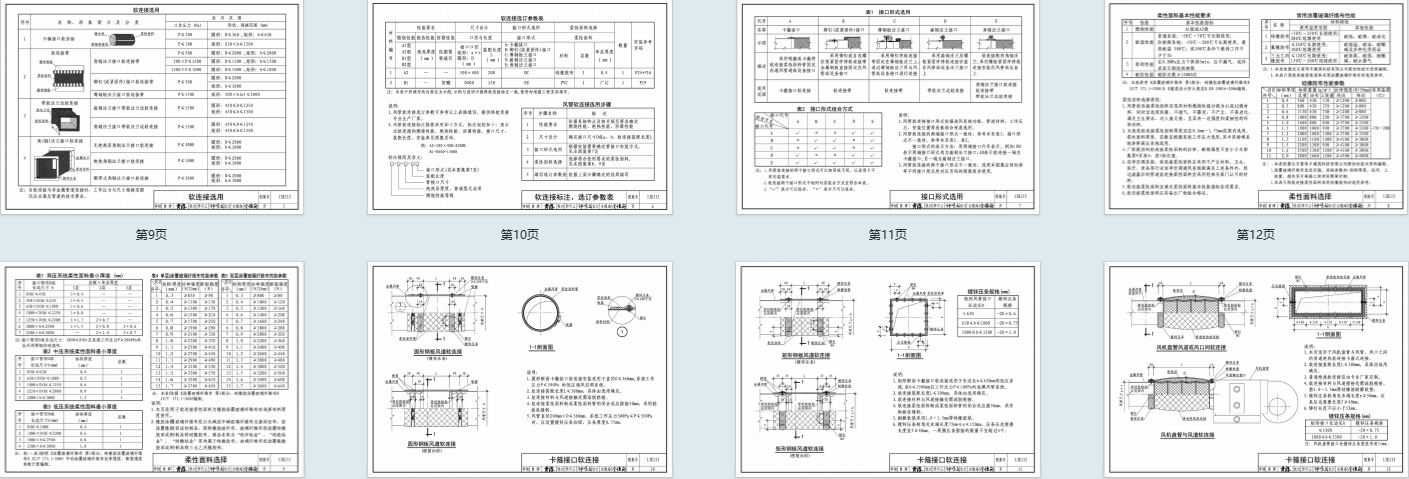

   • 涵盖卡接口软连接、铆钉（或紧固件）接口软连接带等多种不同接口形式软连接的构造图与安装图。
   • 针对与金属风管或设备、无机玻璃钢风管、玻璃纤维复合风管等不同材料风管的连接，给出了相应安装图。
   • 包括风管穿变形缝软连接的安装示意图，明确了产品长度计算、安装方式及吊架参考标准等。

三、其他信息

• 图集未注明长度单位均为毫米（mm）。
• 参编单位有北京富伟丰建筑科技有限公司、上海艾珀耐尔通风设备有限公司。
