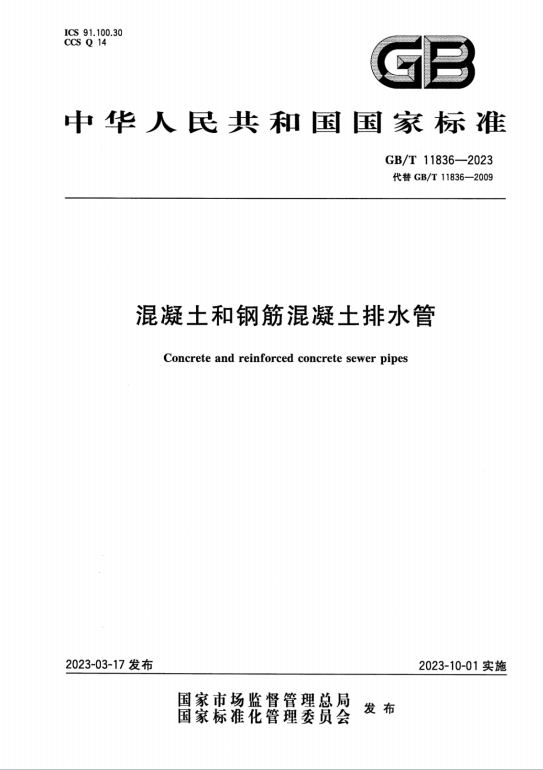

GBT11836-2023《混凝土和钢筋混凝土排水管》百度网盘PDF电子版下载

主要内容

1. 分类和标记
   • 按配筋情况：分为混凝土管（CP）和钢筋混凝土管（RCP）。
   • 按外压荷载分级：混凝土管分 I、II 两级；钢筋混凝土管分 I、II、III 三级。
   • 按施工方法：分为开槽施工用管和顶进施工用钢筋混凝土管（DRCP）。
   • 按连接方式：分为柔性接口管和刚性接口管，柔性接口管包括承插口管、钢承口管、企口管、双插口管等型式，刚性接口管包括承插口管和企口管。
   • 标记：按管子代号、外压荷载级别、规格（公称内径 × 设计有效长度）和标准编号顺序标记。
2. 技术要求
   • 原材料：水泥、骨料、外加剂、掺合料、钢筋、钢板等原材料应符合相关标准要求。
   • 混凝土：配合比设计、抗渗等级、质量控制应符合规定，混凝土抗压强度等级根据管径大小有不同要求，出厂时混凝土抗压强度不应低于设计等级值。
   • 钢筋骨架：环筋和纵筋的直径、间距、根数等应符合设计要求，钢筋骨架制作尺寸偏差应在规定范围内。
   • 钢承口制作：钢板厚度应符合要求，焊接应牢固，成型后应进行整圆处理。
   • 预埋件制作：应符合设计要求，钢承口在混凝土锚固段内侧应采取防渗水措施。
   • 管子制作：可采用多种生产工艺密实成型，成型后应进行养护，允许在一定条件下进行修补。
   • 防腐：钢制件外露部分应采取防腐措施，管体用于腐蚀性环境时应进行耐久性设计。
   • 橡胶密封圈：压缩率宜取 35%~45%，周长宜为插口工作面周长的 0.8~0.88。
   • 外观质量：管子内、外表面应平整，无粘皮、麻面、蜂窝等缺陷，混凝土管不应有裂缝，钢筋混凝土管外表面不应有裂缝，内表面裂缝宽度不应超过 0.05mm。
   • 尺寸偏差：管子各部位的尺寸偏差应符合规定。
   • 内水压力和外压荷载：应符合表 1、表 2 规定的检验指标。
   • 保护层厚度：环筋的内、外混凝土保护层厚度不应小于 20mm，纵筋的内混凝土保护层厚度不应小于 15mm。
   • 管体混凝土吸水率：不应大于 6.0%。
3. 试验方法：包括混凝土抗压强度、外观质量、尺寸偏差、内水压力、外压荷载、保护层厚度、管体混凝土吸水率等项目的试验方法。
4. 检验规则：分为出厂检验和型式检验，规定了检验项目、组批规则、抽样方案和判定规则。
5. 标志、运输和贮存：每根合格管子应有标志，运输时应轻起轻落，贮存场地应坚实平整，管子应按品种、规格等分别堆放。
6. 产品合格证：应包含企业名称、生产日期、执行标准等内容。

附录

• 附录 A：管子接口细部尺寸，给出了不同规格、接口型式的管子接口细部尺寸。
• 附录 B：顶进施工用管子的允许顶力计算方法。
• 附录 C：管体混凝土吸水率试验方法，规定了试件取样、试验步骤和结果计算方法。

关键变化

• 规格范围：公称内径增大到 4000mm，统一了各级管的最小设计壁厚，并更改了部分管子的外压荷载检验指标。
• 接口型式：增加了柔性接口钢承口管 D 型型式。
• 技术要求：增加了接口密封材料、衬垫板、混凝土配合比设计、抗渗性、钢筋骨架制作尺寸偏差、钢承口制作、预埋件制作、管子制作、钢制件和管体防腐、橡胶密封圈的压缩率和周长等要求。
• 试验方法：增加了管体混凝土吸水率试验方法。
• 检验规则：调整了出厂检验和型式检验的项目和判定规则。
