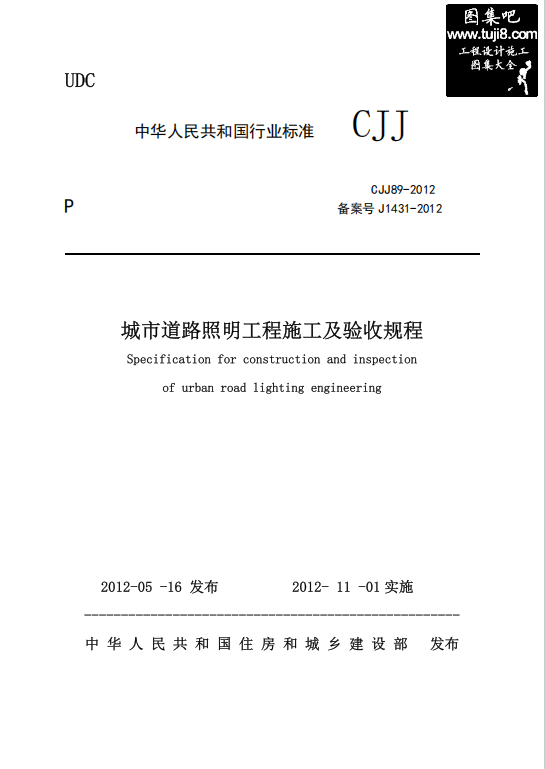

CJJ89-2012《城市道路照明工程施工及验收规程》百度网盘PDF下载

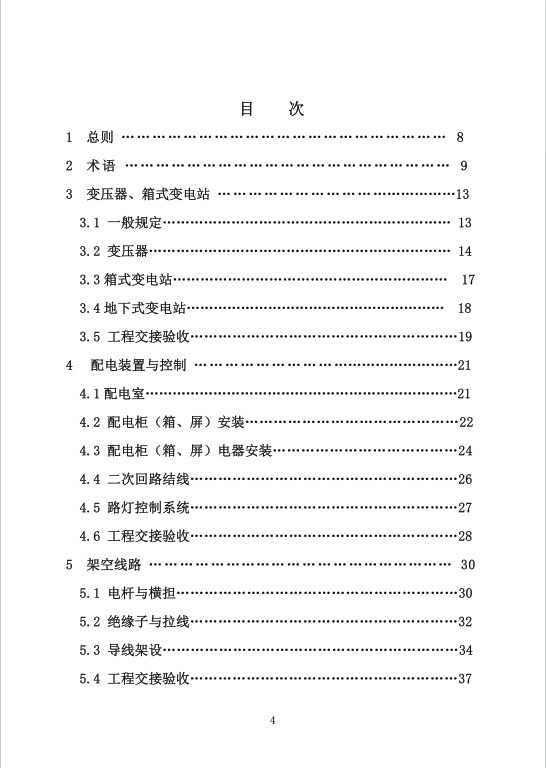

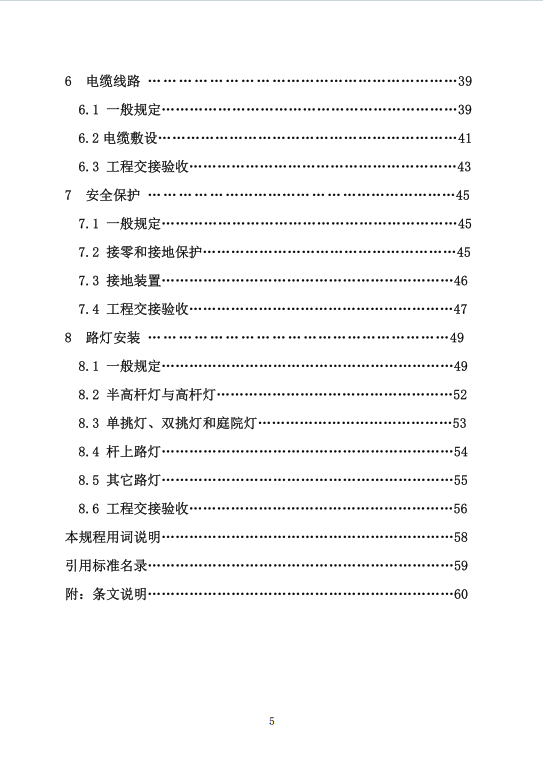

一、总体框架与核心内容

1. 适用范围：适用于 10kV 及以下城市道路照明工程的新建、改建施工及验收，涵盖变压器、配电装置、线路敷设、路灯安装等全流程。
2. 修订要点：提升施工质量标准，新增箱式变电站、地下式变电站、LED 路灯、智能监控系统及高架路 / 桥梁路灯安装要求。
3. 强制性条文：明确变压器安装、接地保护、灯具安全等关键环节的强制要求，确保安全规范。

二、主要施工与验收要点

1. 变压器与变电站

• 安装要求：变压器优先采用柱上台架式，距地面≥2.5m，高压引下线用多股绝缘线（铜≥16mm²，铝≥25mm²）；箱式变电站基础高出地面 200mm，设接地排（PE/N 排），防护等级≥IP43。
• 地下式变电站：全密封防水（IP68），地坑面积≥箱体 3 倍，配备自动排水与散热系统，送电前检查密封性与电缆连接。

2. 配电装置与控制

• 配电柜安装：室内布置通道宽度符合标准（如单排布置柜前操作通道≥1.5m），基础型钢偏差≤5mm / 全长，柜门与接地框架用裸铜软线连接。
• 路灯控制系统：采用光控 + 时控智能控制器，开灯照度 15lx，关灯照度主干路 30lx、次干路 20lx，监控系统具备远程巡测、故障报警功能。

3. 线路敷设

• 架空线路：电杆埋深按杆长确定（如 10m 杆埋深 1.7m），横担热镀锌，绝缘子绝缘电阻达标；导线弧垂偏差≤5%，与建筑物、树木净距符合安全标准。
• 电缆线路：直埋深度≥0.7m（车行道），保护管内径≥电缆外径 1.5 倍，接头处设方位标志；三相系统用四芯 / 五芯电缆，PE 线截面按相线规格配置。

4. 安全保护

• 接地系统：采用 TN-S 或 TT 系统，PE 线与灯杆、设备金属外壳连接，接地电阻≤4Ω，重复接地电阻≤10Ω；严禁裸铝作接地极，接地线不得兼作他用。
• 接零保护：单相短路电流需满足熔断器 / 自动开关动作要求，零线上严禁设开关或熔断器。

5. 路灯安装

• 一般要求：灯杆位置避开地下设施，同一街道安装高度、仰角一致；基础用 C20 混凝土，螺栓防腐处理，灯具效率≥70%，防护等级光源腔≥IP54、电器腔≥IP43。
• 特殊灯具：高杆灯（≥20m）基础坑深偏差 ±100mm，地脚螺栓埋深≥直径 20 倍；LED 路灯功率因数≥0.95，光通维持率 3000h≥95%；高架路防撞护栏嵌入式路灯高度 0.5~0.6m，防眩光。

三、关键技术指标

• 电缆弯曲半径：橡塑电缆多芯有铠装≥15D（D 为外径），单芯≥20D。
• 接地电阻：系统接地≤4Ω，重复接地≤10Ω，TT 系统独立接地≤4Ω。
• 灯具电气安全：引线绝缘电压≥500V，铜芯截面≥1.5mm²（400W 以上≥2.5mm²），每盏灯相线设熔断器（如 400W 灯配 10A 熔丝）。

四、验收与资料要求

• 交接检查：设备外观无损伤、安装牢固，接地测试合格，试运行 24h 无异常；隐蔽工程（如电缆敷设、接地装置）需中间验收记录。
• 提交资料：竣工图、设计变更文件、设备合格证、试验记录（如绝缘电阻、接地电阻测试报告）。
