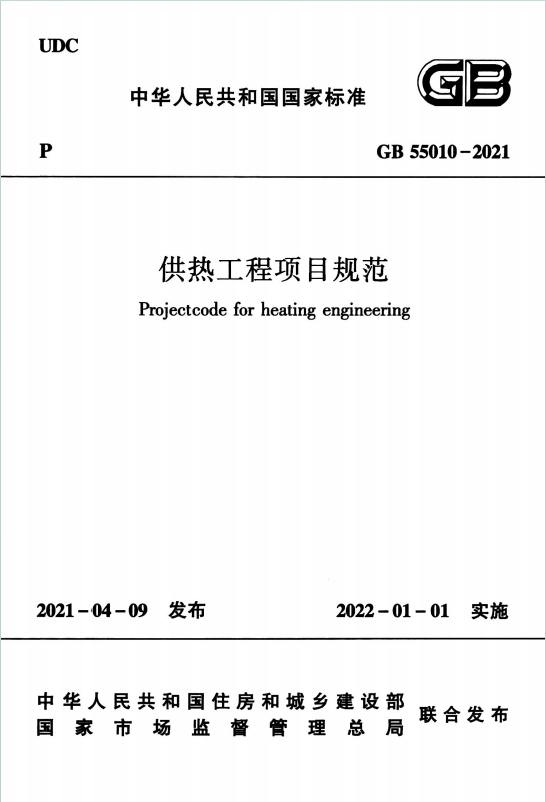

GB55010-2021《供热工程项目规范》百度网盘PDF下载

主要内容

1. 基本规定
   • 规模与布局：规模根据城乡发展、能源供应等确定，布局与城乡功能协调，优先利用工业余热等清洁及可再生能源，采用热电联产，管网覆盖区域不新建分散燃煤锅炉，不使用化石能源电能直接加热作主要热源，以建筑热负荷为主的系统采用热水作介质。
   • 建设要求：设置热源厂、管网等设施，具备监测、报警等功能，设备与管道满足强度等要求，有事故切断等能力；设置自动化控制和信息管理系统，补水系统配备水质检测和处理装置，补给水水质达标；主要建（构）筑物设计工作年限≥50 年，安全等级≥二级，材料和设备满足设计条件，保温材料用不燃或难燃材料；达到设计年限或损坏后继续使用需评估，采取抗震、防洪措施，施工和设施设安全警示标志；采取节能和环保措施，调度中心和厂站有防无关人员进入措施和视频监视系统。
   • 运行维护：竣工验收合格且调试正常后投用，安全和环保设施与主体同时使用；建立管理制度、规程和应急预案，配备应急队伍和装备，供热期间抢修人员 24 小时值班，1 小时内到达现场；热水管网减少失水，管道及附属设施定期巡检；现场作业人员培训，标识作业区域，有限空间作业前检查气体浓度等；污染物和噪声达标排放，防止热污染。
2. 热源厂
   • 厂区：选址综合考虑热负荷分布等条件，避开不良地质和洪涝区域，建（构）筑物防火间距和通道满足消防要求；锅炉间和燃烧设备间有防爆措施，出入口设置符合规定，燃油或燃气相关房间设置独立送排风系统，通风量达标；点火用液化石油气钢瓶或储罐存专用房间，总容积＜1m³，有爆炸危险场所设可燃气体或粉尘浓度报警装置，电气、仪表装置有防爆性能，烟囱设防雷等设施，地热热源厂自流井不得用地下或半地下井泵房。
   • 锅炉和设备：锅炉受压部件安装前检查，水压试验设置不少于 2 只压力表；蒸汽和热水锅炉安全阀整定压力符合规定，每年校验不少于 1 次；室内油箱闭式，设通气管和阻火器，不采用玻璃管式油位表；燃油、燃气和煤粉锅炉烟道设泄爆装置，不与固体燃料锅炉共用烟道和烟囱。
   • 管道和附件：供热管道不与易燃、易爆等管道共沟敷设，热水系统循环水泵进、出口母管间设带止回阀旁通管；安全阀铅垂安装，排汽（水）管和疏水管直通安全地点，容积式供油泵出口管道设安全阀；燃油系统附件材料不被燃油腐蚀，燃气管道压力达标时材质、连接及焊接检测符合要求，燃气和蒸汽管道及附件不使用铸铁材质，燃气阀门具耐火性能，燃气管道不穿过易燃等场所，燃用液化石油气相关房间地面不设连通室外的管沟等设施。
3. 供热管网
   • 供热管道：热水管道设计工作年限≥30 年，蒸汽管道≥25 年，直埋管道覆土深度车行道下≥0.8m，人行道及田地下≥0.7m；管沟内不得有燃气管道穿过，室外管沟不直接与建筑物连通，穿跨越铁路等采取防护措施；热水管网运行保持稳定压力工况，循环泵停止运行时管道系统充满水并保持静态压力；管道采取保温措施，外表面温度≤50℃，通行管沟设逃生口；管道上阀门便于维护和控制事故，蒸汽管道设疏水和排潮装置，直埋蒸汽管道排潮装置引至安全空间；管道结构进行承载能力等验算，施工前核实周边建（构）筑物和地下管线，非开挖施工对邻近设施沉降监测；焊接接头按规定无损检测，直埋管道接头外护层气密性检验，安装完成后压力试验和清洗，试验发现缺陷处理后重新试验，蒸汽管道吹洗划定安全区；设置管道标志，不符合安全条件的管道及时修复或更新，废弃管道拆除或安全防护。
   • 热力站和中继泵站：中继泵站和隔压站位置和参数根据管网水力工况确定，蒸汽热力站等安全出口不少于 2 个；中继泵与热源循环泵联锁控制，供电负荷等级≥二级，进、出口母管间设带止回阀旁通管；热力站入口主管道和分支管道设阀门，蒸汽管道减压减温装置后设安全阀，供热管道不进入变配电室等场所，穿过车库等采取保护措施。
