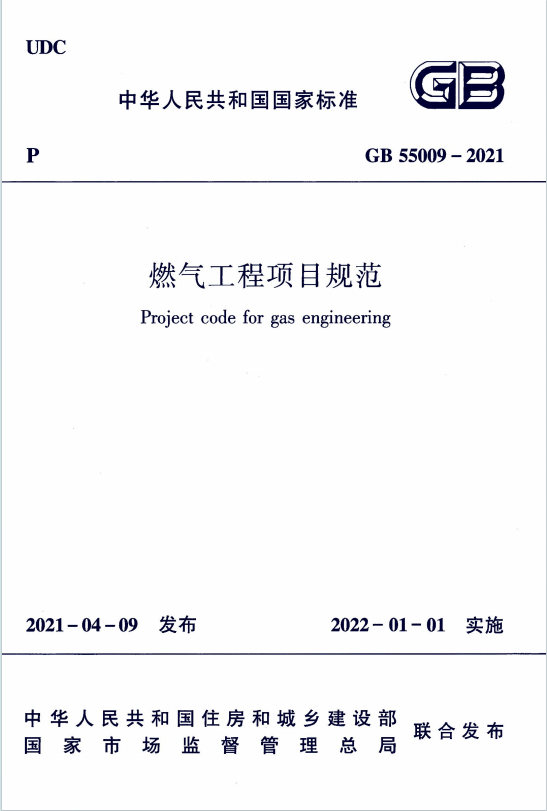

GB55009-2021《燃气工程项目规范》百度网盘PDF下载

主要内容

1. 基本规定
   • 规模与布局：用气规模根据城乡发展、人口、用户需求等确定，气源选择遵循节能环保等原则，供应系统具备调峰和应急供气能力，设施设置与城乡功能协调。
   • 建设要求：供应系统设置厂站、管线等设施，具备事故切断和防超压措施，设备与管道有强度和密封性，压力稳定；设置信息管理系统，材料和设备满足要求，设施有防火、防爆、抗震措施，连接严密，燃气相对密度≥0.75 的管道等不得设置在地下空间，燃具和用气设备性能与燃气类别适应。
   • 运行维护：设施竣工验收合格且调试正常后投用，安全和环保设施与主体工程同时投用；建立安全管理制度，设置警示标志，配备应急队伍和装备，作业专人监护，操作符合规定，废弃物达标排放。
2. 燃气质量：供应的燃气符合分类和气质标准，发热量稳定，组分保证燃具正常工作，基准发热量变化在 ±5% 以内；天然气、液化石油气、人工煤气的质量指标有具体规定，气源质量不达标时加工处理，燃气具警示性臭味，加臭剂符合要求，混合气中燃气体积分数高于爆炸上限 2 倍以上，露点温度低于管道外壁最低温度 5℃以上，硫化氢含量≤20mg/m³。
3. 燃气厂站
   • 站区：建设规模根据用气规模等确定，布局合理；液态燃气存储总水容积＞3500m³ 或气态＞200000m³ 的厂站设在城市边缘等安全地带，生活区与生产区分区布置；边界设置围护结构，建筑物间距符合防火要求，储罐分组布置，道路和出入口满足通行等要求，生产区采取防止燃气聚集措施，液态燃气储罐周边设防护堤，建（构）筑物采取防火、防爆、防雷措施。
   • 工艺：生产工艺等符合安全稳定供气要求，管道设计工作年限≥30 年，设备与管道连接焊接强度不低于母材；设置紧急停车切断系统、自动切断和放散装置，进出管道设切断阀门和绝缘装置，液相管道设安全阀，运输车作业有固定和防拉脱措施，不得使用充装软管连接；调压装置等工作温度符合材质要求，不采用灰口铸铁阀门与附件，低温介质储罐等投用前预冷，动力设备有报警和自动停机功能，可能泄漏区域设检测报警和联锁装置，供电电源满足要求，设置不间断电源，可燃气体泄漏浓度可能达爆炸下限 20% 的区域设报警装置，电气、仪表装置有防爆性能，可能产生静电危害的设备和管道采取静电导消措施，进入可能泄漏燃气的场所检测气体浓度，机动车辆进入有规定。
   • 储罐与气瓶：液化天然气和容积＞10m³ 的液化石油气储罐不固定安装在建筑物内，钢瓶不存放在建筑内；储罐设置监测和安全泄放装置，液相进出管设紧急切断阀，低温储罐基础防止土壤冻胀，高度超限时设飞行障碍灯和标志，进出口管道防沉降和抗震，安全阀根据燃气特性选用；液态燃气储罐区防护堤内不设置其他可燃介质储罐和气瓶灌装口，低压湿式储罐防止水封冻结，干式储罐设防回转装置，不直接由罐车对气瓶充装或倒装，气瓶灌装后检漏、检重或检压，粘贴标签。
4. 管道和调压设施
   • 输配管道：按最高工作压力分级，布置结合城乡道路等，液态燃气和高压 A 及以上气态管道不敷设在人员密集等区域，设计工作年限≥30 年，材质根据使用条件确定；明确保护范围和控制范围，保护范围内禁止危害设施安全的活动，控制范围内作业制定保护方案；钢质管道最小公称壁厚有规定，聚乙烯等管道不用于室外明设，埋地管道不影响周边结构安全，埋深符合要求，架空敷设采取防外力损害措施，不与其他地下构筑物同设，穿越铁路等采取防护措施，河底穿越管道覆土厚度满足要求并设标志；切断阀门根据需要设置，埋地钢质管道采取外防腐层辅以阴极保护，安装后清扫、试验，缺陷处理后重新试验，维修前后检查残存燃气，定期巡查，设置标志，废弃管道及时拆除或处置，停用管道保压管理。
   • 调压设施：不同压力级别的管道通过调压装置连接，选址符合要求，进口压力为次高压及以上的调压装置设置在室外等独立区域；明确独立设置的调压站或露天调压装置的保护范围和控制范围，保护范围内禁止危害设施安全的活动，控制范围内作业制定保护方案；设施周围设置围护结构和标志，有设备安装等空间和通道，露天设置采取防外部侵入措施，建筑物和调压箱有泄压措施，进出口管道设置切断阀门，环境温度保证调压装置正常工作，存在燃气相对密度≥0.75 的可燃气体的空间采取相应措施，调压节流效应影响材料性能时采取预加热等措施，厂界环境噪声符合标准，电气、仪表设备根据爆炸危险区域选型和安装，设置过电压和雷击保护装置，调压系统出口压力稳定，设置安全保护措施，超压后检查燃气设施。
   • 用户管道：住宅内、商业建筑等用户燃气管道最高工作压力有规定，设计工作年限≥30 年，预埋管道与建筑设计工作年限一致；管道及附件布置合理，不设置在卧室等场所，引入管等不设置在卫生间；设置计量器具，调压器和计量装置根据因素选择和安装，燃气相对密度＜0.75 的管道敷设在地下等场所时设泄漏报警和事故通风设施，穿越外墙或基础采取防沉降措施，高层建筑管道有支撑和变形补偿措施，架空或沿外墙敷设采取防外力损害措施，与燃具连接牢固严密，阀门设置满足安全等要求，暗埋和预埋管道采用焊接接头，安装不损坏建筑结构。
5. 燃具和用气设备
   • 家庭用燃具和附件：选用低压燃具，不得私装影响性能的装置或附件，设置熄火保护装置，燃具类别与燃气一致，设置在通风良好等场所，直排式热水器和半密闭式热水器严禁设置在浴室等场所；与燃具贴邻的墙体等为不燃材料，保持间距或采取防护措施，高层建筑家庭用户采用管道供气，建筑高度＞100m 时设置燃气泄漏报警和紧急自动切断装置；不得使用燃气燃烧直接取暖设备，软管为专用燃具连接软管，使用年限不低于燃具判废年限，长度≤2.0m 且无接头，不穿越墙体等；设置管道压力低于限定值或流量高于限定值时切断供气的安全装置，使用液化石油气钢瓶供气时遵守规定，不得将燃气作为生产原料。
   • 商业燃具、用气设备和附件：设置在通风良好等场所，不设置在设备房间等场所，公共用餐区域等不设置液化天然气等气瓶；连接软管符合家庭用规定，设置熄火保护装置，阀门设置满足要求，使用鼓风机预混燃烧时采取防混合气体或火焰进入燃气管道的措施。
   • 烟气排除：燃具和用气设备烟气排出室外，设置机械排气装置、专用烟道，烟气不与固体燃料设备共用排烟设施；排烟管、烟道及排烟管口设置符合要求，海拔高于 500m 地区计入海拔对排气量的影响。
