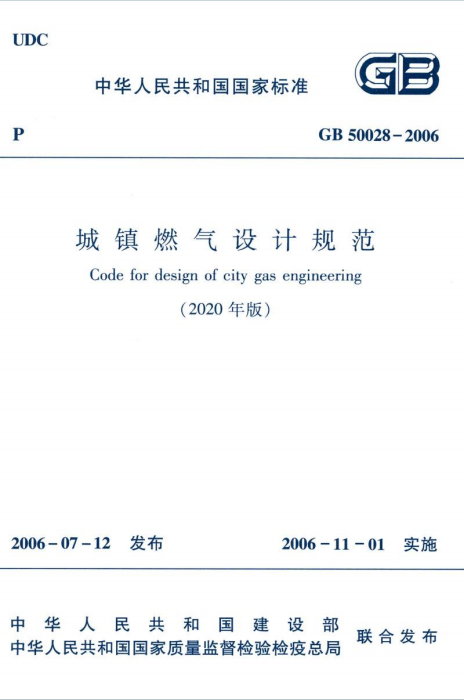

《城镇燃气设计规范》（GB 50028 – 2006）（2020 年版）是城镇燃气工程设计的重要国家标准，规定了燃气工程各环节的设计要求，旨在保障燃气工程的安全、稳定和高效运行，主要内容如下：

总则：明确规范适用于城镇燃气工程新建、扩建和改建项目，强调设计需遵循安全生产、保证供应、经济合理和保护环境原则，符合能源政策和相关规划，采用先进技术，同时应满足其他现行标准要求。
术语：对城镇燃气、人工煤气等众多专业术语进行定义，统一行业术语，为规范后续内容的理解和应用奠定基础。
用气量和燃气质量：设计用气量涵盖多种用户类型，需根据供气原则、发展规划和相关指标确定。燃气质量应符合相应标准，包括发热量、组分波动范围、杂质含量等，同时对加臭剂的使用和要求作出规定。
制气：适用于多种制气工艺，如煤的干馏、气化，重油、轻油及液化石油气的催化裂解，天然气改制等。对各制气工艺的原料选择、设备选型、工艺流程、产品产率、“三废” 处理等方面提出具体设计要求。
净化：主要针对煤干馏制气净化工艺，包括煤气冷凝冷却、排送、焦油雾脱除、氨脱除、粗苯吸收等多道工序。对各工序的工艺选择、设备设计、运行参数等作出规定，确保净化后煤气符合质量标准，同时注重环保和安全生产。
燃气输配系统：适用于压力不大于 4.0MPa 的城镇燃气室外输配工程。涵盖管道计算流量、水力计算，不同压力等级管道的选材、敷设要求，门站、储配站、调压站的设计，以及管道防腐、监控及数据采集系统等内容。
压缩天然气供应（已废止）：相关内容见国家标准《压缩天然气供应站设计规范》GB 51102 – 2016。
液化石油气供应（已废止）：相关内容见国家标准《液化石油气供应工程设计规范》GB 51142 – 2015。
液化天然气供应：适用于总储存容积不大于 2000m³ 的城镇液化天然气供应站工程。规定了气化站、瓶组气化站的规模、选址、布局、防火间距，以及管道、储罐、设备的设计和消防等要求。
燃气的应用：适用于城镇居民、商业和工业企业用户内部燃气系统设计。对室内燃气管道的布置、选材、计算流量、阻力损失，燃气计量，各类用户用气设备的设置、安装、安全措施，燃烧烟气排除，以及燃气监控设施、防雷防静电等方面作出规定。

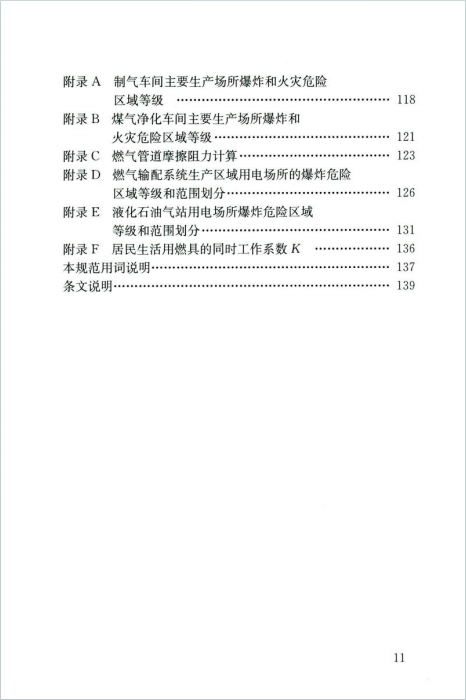

附录：包含制气车间、煤气净化车间等场所的爆炸和火灾危险区域等级划分，燃气管道摩擦阻力计算方法，燃气输配系统生产区域用电场所及液化石油气站用电场所的爆炸危险区域等级和范围划分，居民生活用燃具的同时工作系数等内容，为设计和安全评估提供参考依据。
