随着康养文旅住宅项目规模化、中式建筑造型复杂化发展，传统二维施工图纸已难以满足群体住宅精细化、标准化建造需求。兰州・桃李春风康养小镇（一期）作为大型洋房叠墅群体项目，全面推行BIM 全过程施工技术应用，解决场地大、单体多、坡屋面施工难、地下管线复杂、中式外立面造型繁琐等痛点，实现提质、增效、控安全、精细化管理多重价值。

一、项目概况与施工重难点

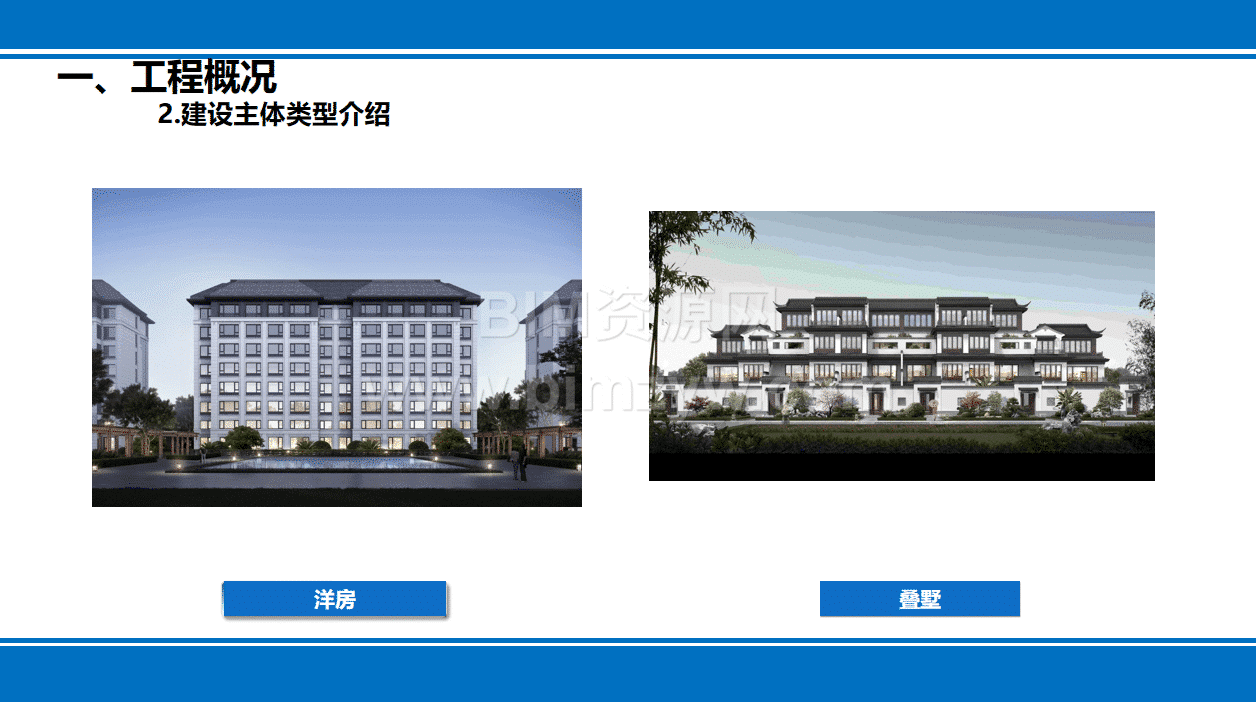

本项目地处兰州市高新区定连园区，总造价 3.18 亿元，建筑面积约 16 万㎡，工期 1165 天。规划 27 个单体，已开工 24 栋，包含 7 栋叠墅、17 栋洋房，采用剪力墙结构，整体为新中式园林建筑风格。

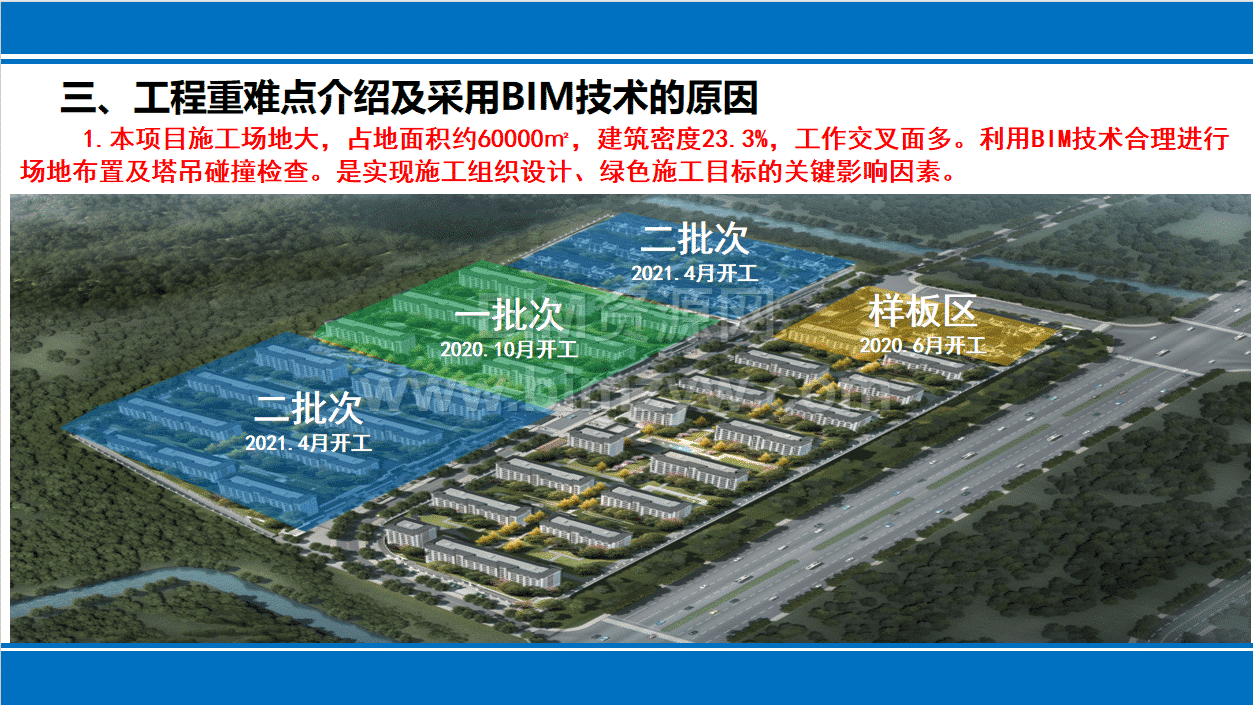

项目施工难点突出：施工占地达 60000㎡，交叉作业面多；洋房叠墅最大坡屋面坡度达 43°，节点施工难度大；中式外立面造型多变、装饰线条复杂；地下车库总面积 73492㎡，机电管线密集排布困难；建设单位品质管控标准高，多分包协同、材料与工程量管理难度大，亟需引入 BIM 技术破局。

二、BIM 核心应用落地成果

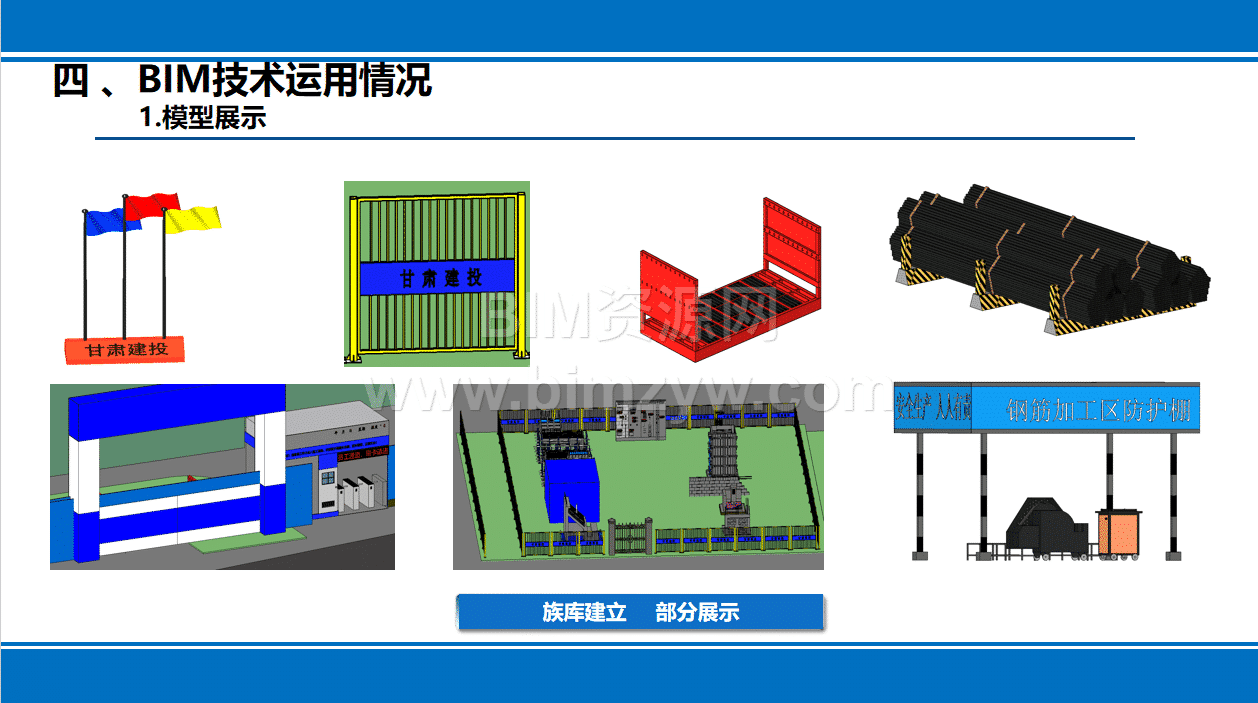

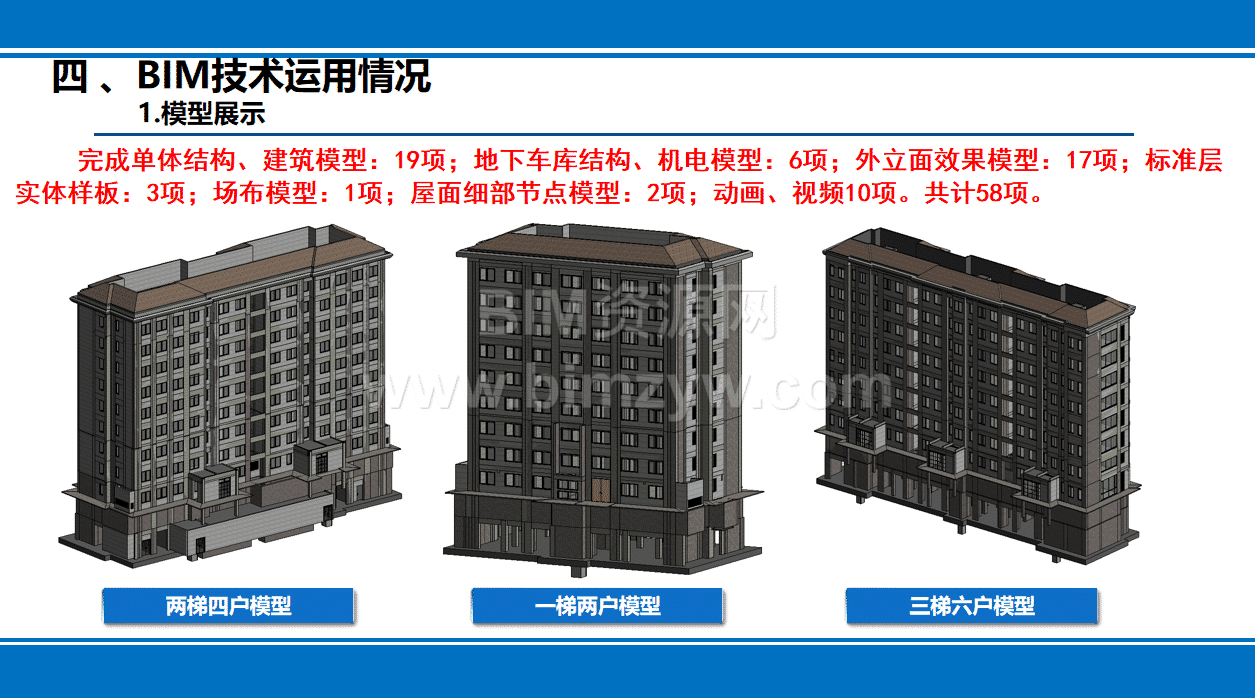

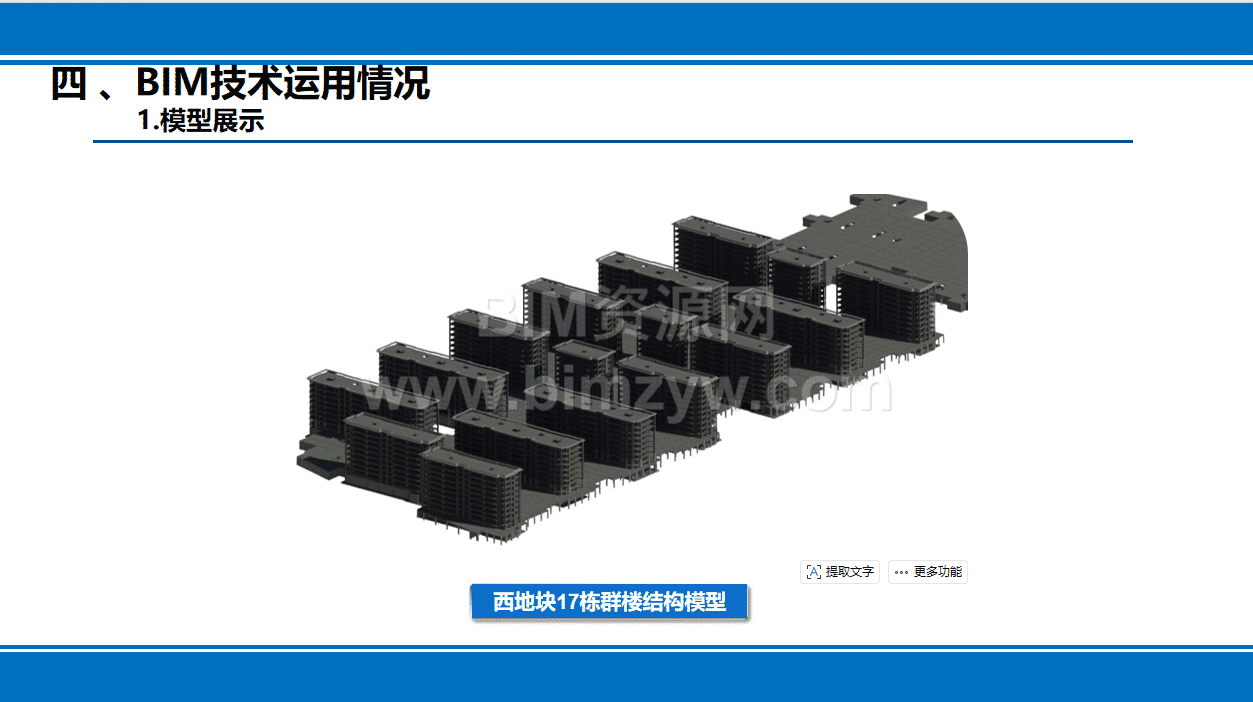

项目累计完成 58 项 BIM 模型搭建，涵盖单体建筑结构、地下车库机电、外立面装饰、坡屋面节点、三维场布、标准样板及专业族库等，形成完整参数化模型体系。

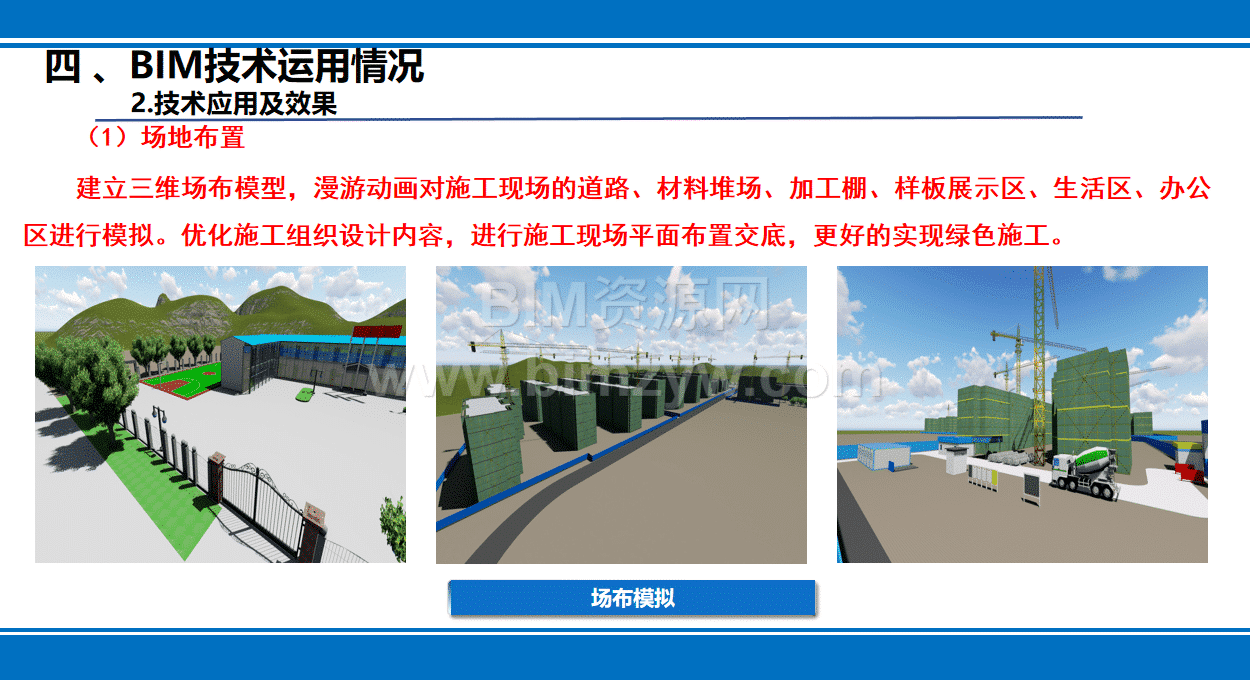

在三维场地布置上，搭建全场施工场布模型，模拟道路、堆场、加工棚、办公生活区布局，优化塔吊位置与作业范围，规避设备碰撞，助力绿色施工与文明工地创建。

在图纸审核与设计优化中，通过建模累计发现并整改图纸问题 67 处，辅助专业出图 80 余张。针对门过梁施工不合理等问题，优化为随主体一次性浇筑，从源头减少后期返工。

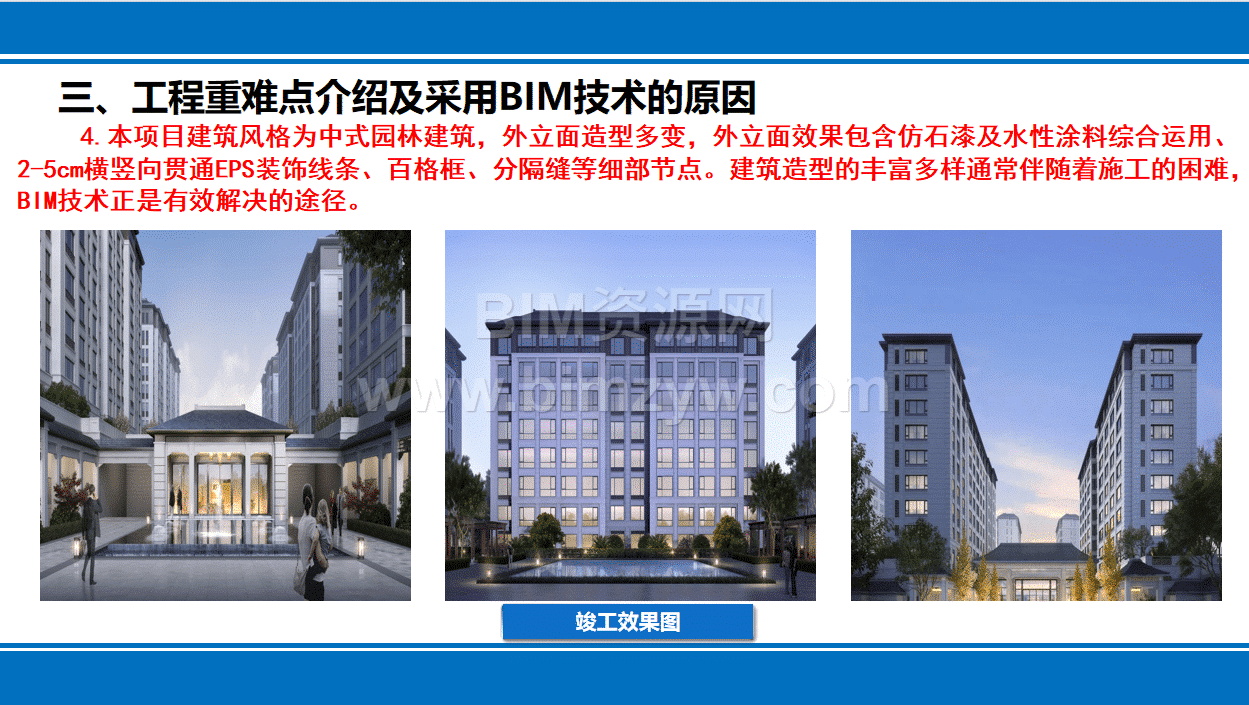

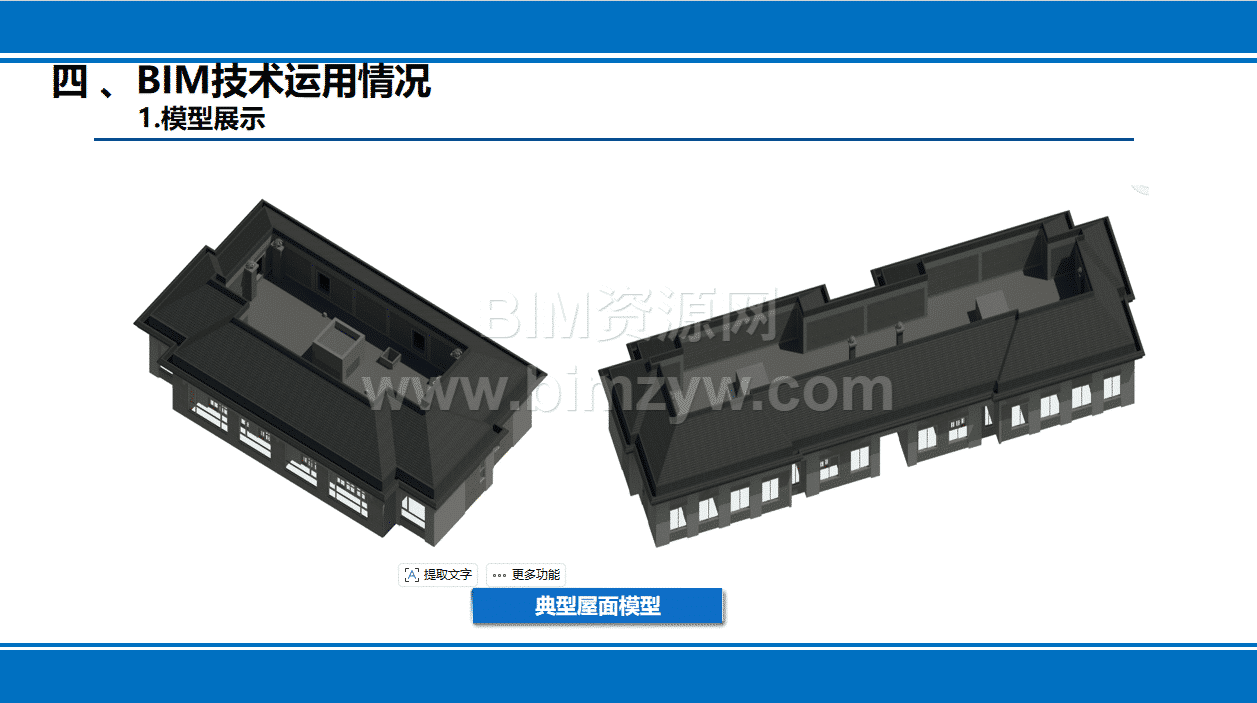

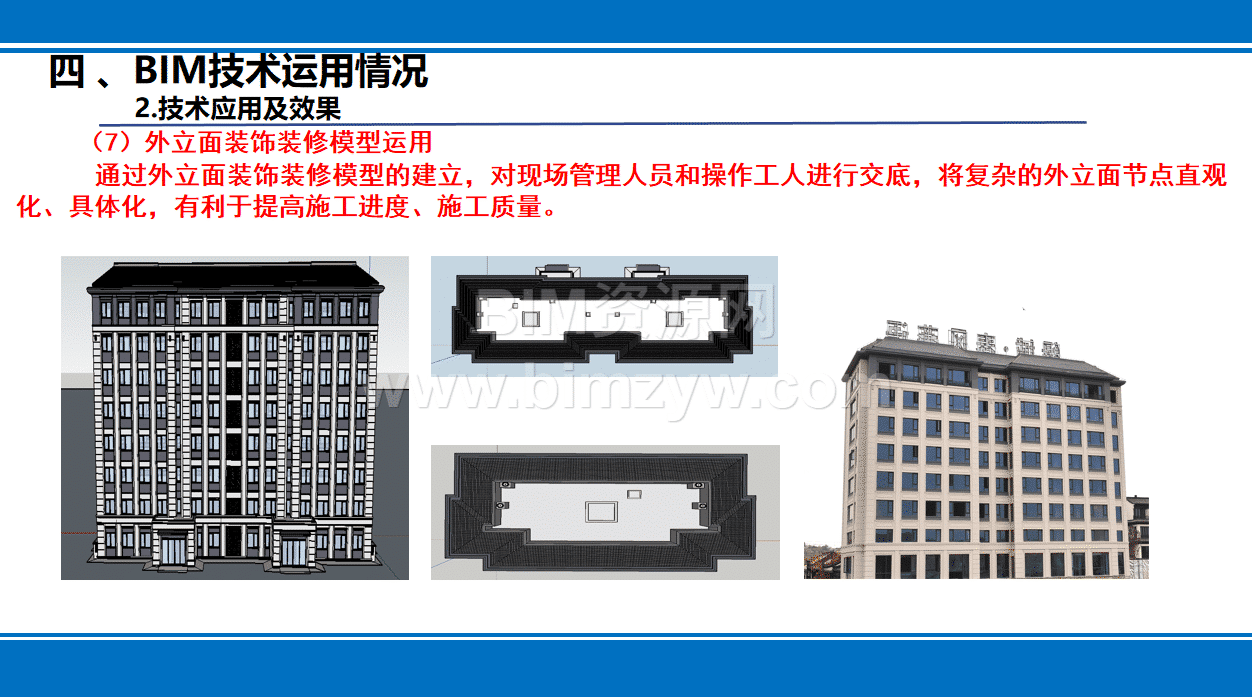

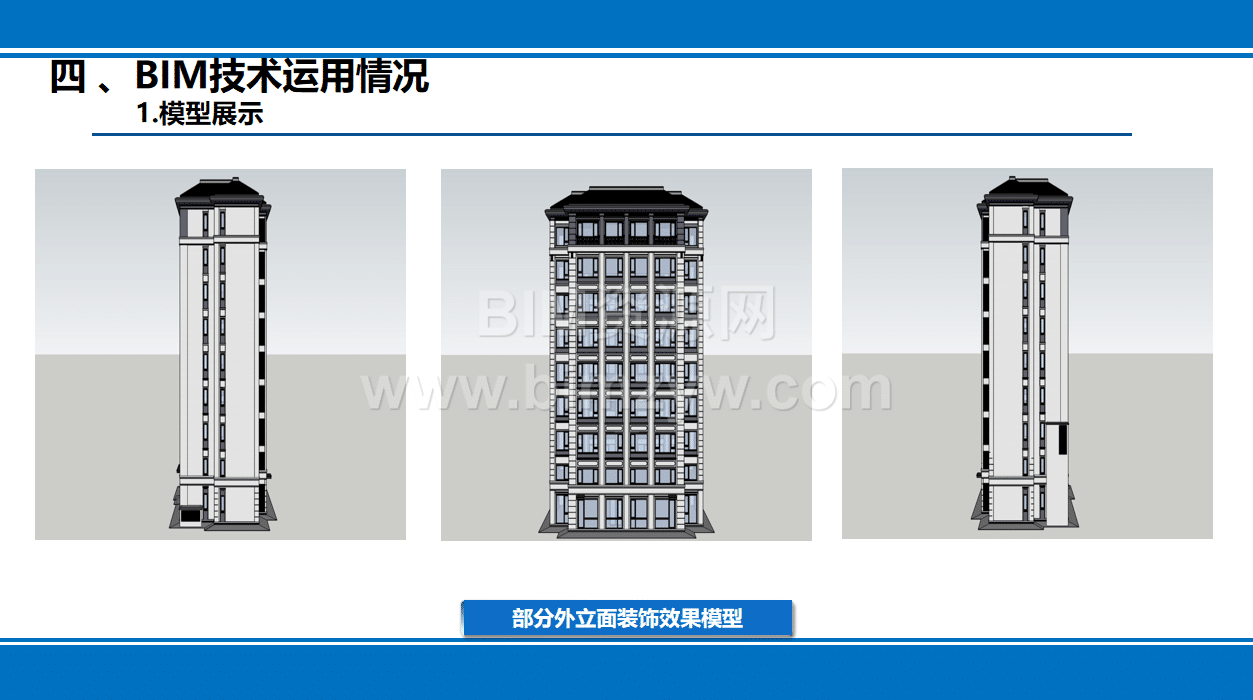

针对坡屋面与外立面施工，建立坡屋面细部节点、中式外立面装饰 BIM 模型，依托三维漫游动画开展可视化技术交底，把复杂造型、EPS 线条、分隔缝等节点直观呈现，大幅提升施工精度和观感质量。

机电碰撞检查成效显著，项目全专业建模共排查出 768 处管线碰撞点，提前优化路由、调整标高，解决地下车库管线拥挤、净高不足等问题，避免现场二次开槽和拆改浪费。

三、BIM 创新融合应用亮点

项目创新打造多元化 BIM 应用模式：推行三维虚拟工艺样板，替代传统实体样板，节约材料与场地，实现工艺标准化、可复用；运用BIM + 二维码 + 物联网，实现质量信息、浇筑记录、实测实量、劳务管理全流程可追溯；结合无人机航拍辅助现场进度核查、场地管理与文明施工巡检；依托 BIM 平台联动塔吊监测、环境监测，实现安全智能预警与喷淋自动启停。

同时通过模型自动提取工程量、砌体排砖、模板支模明细，实现材料精细化管控，适配多楼栋、多户型群体住宅批量施工管理需求。
