高校公共建筑结构复杂、机电系统繁多、施工场地受限，对工程建设质量、安全和精细化管理要求极高。西北师范大学藏汉双语培训基地建设项目积极引入BIM 全过程应用，依托三维建模、图纸会审、管线综合、施工模拟、智能管控等手段，破解场地狭小、高支模施工、机电管线密集等工程难点，实现提质增效、降本创优。
一、项目概况与施工难点

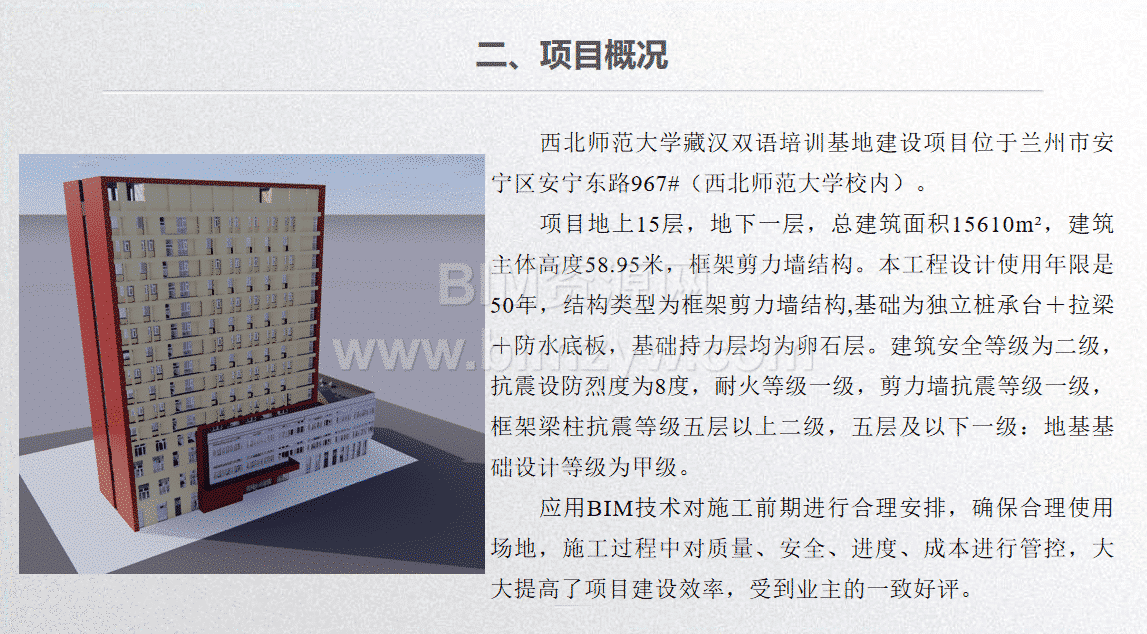

本项目位于西北师范大学校园内，为地上 15 层、地下 1 层框架剪力墙建筑，总建筑面积 15610㎡，建筑总高 58.95 米，抗震设防烈度 8 度。项目地处校园内部，施工场地狭小，材料运输和现场布置难度大；大厅存在高大模板支撑区域，施工安全管控要求高；地下室机电管线排布密集、系统复杂，传统二维图纸极易出现碰撞返工。依托这些痛点，项目全面落地 BIM 标准化应用。
二、BIM 模型搭建与标准化策划

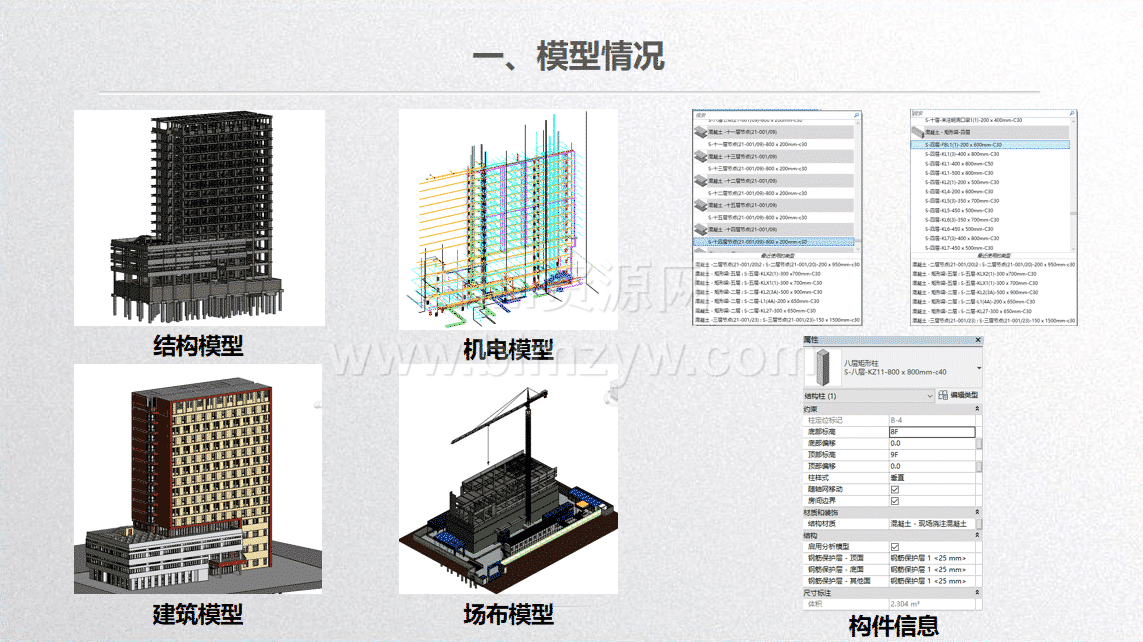

项目严格依据国家及地方 BIM 标准，组建专业 BIM 实施团队，明确各岗位职责，建立完善管理制度。先后完成建筑、结构、机电、场布全专业三维模型，科学制定建模计划，分阶段推进地下室、标准层及屋面模型创建，同时搭建企业标准化族库，为后续深化设计、工程量统计打下坚实基础。

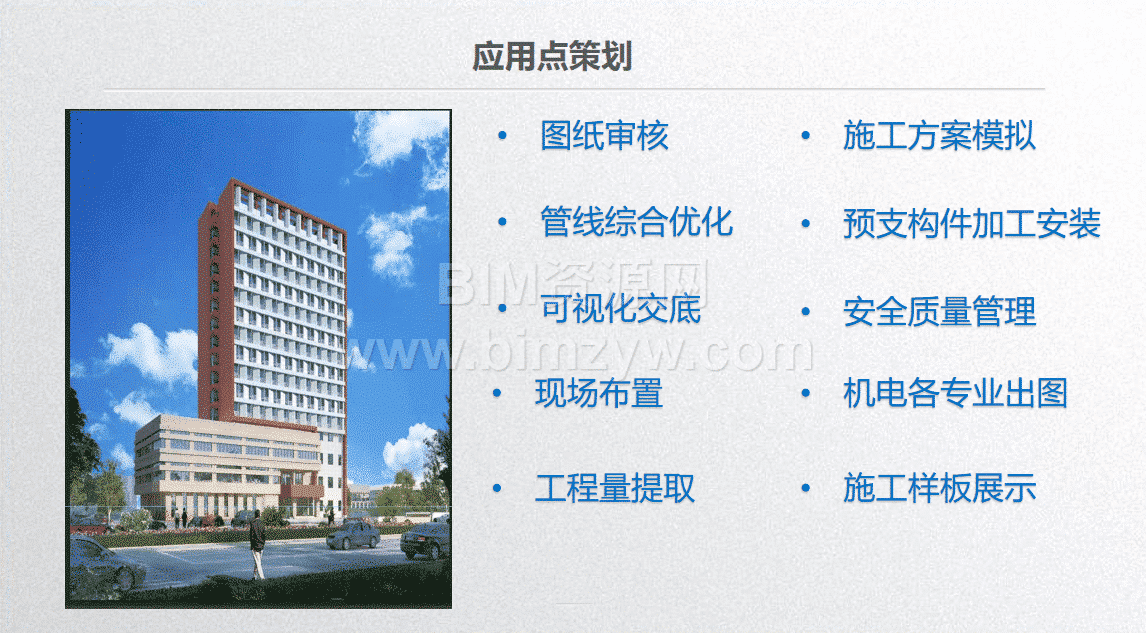

三、BIM 核心落地应用亮点
在图纸会审与设计优化方面，通过 BIM 建模提前排查出错、漏、碰、缺各类图纸问题 36 处，其中 9 处涉及结构关键问题，提前对接设计院完成变更，从源头减少返工隐患。

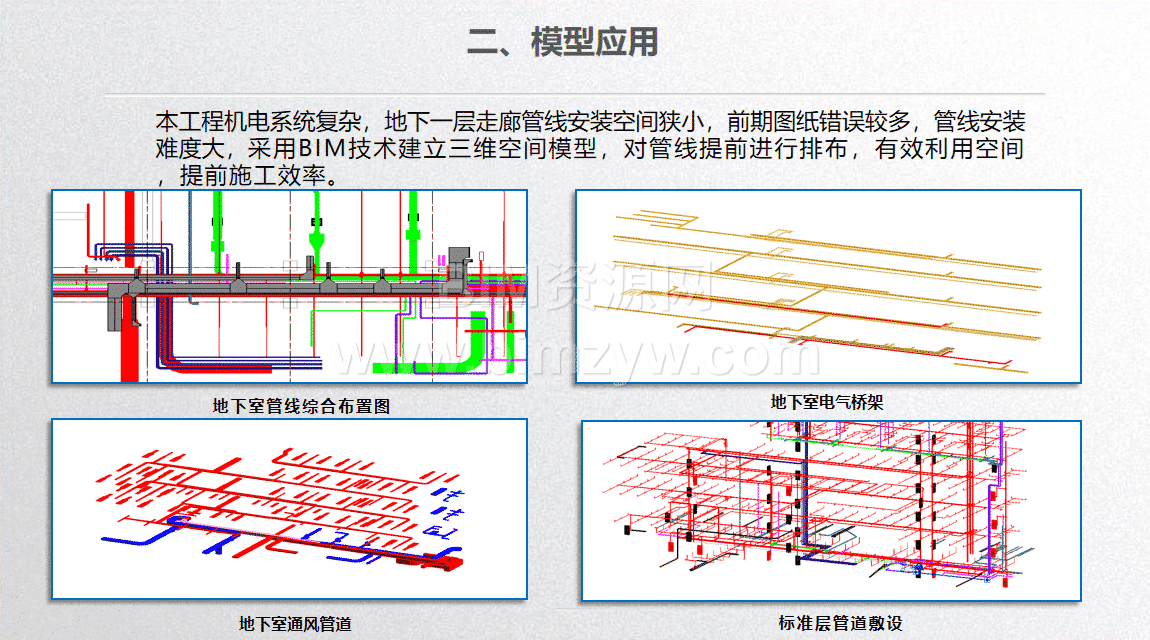

机电管线综合优化是本项目重点应用内容。针对地下室管线密集难题，开展全专业碰撞检测，遵循管线避让原则优化排布，合理提升地下空间净高，完成机房精细化建模与综合支吊架深化出图，施工可实施性大幅提升。

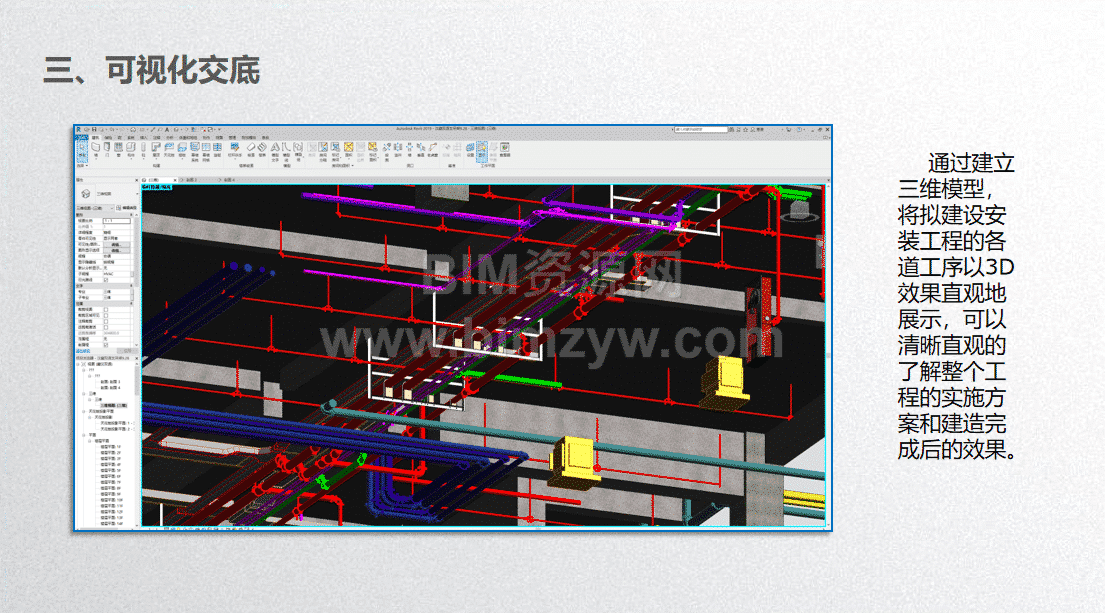

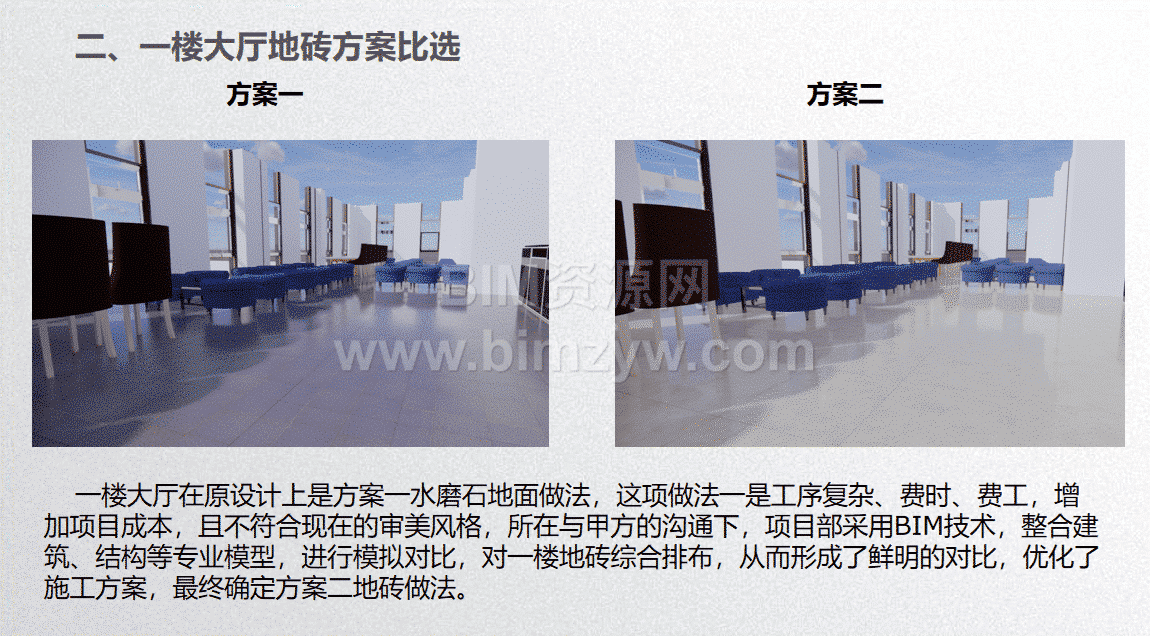

项目利用 BIM 开展高支模及脚手架施工模拟，对支撑体系、搭设工序进行三维可视化交底，规范杆件间距与搭设标准，有效规避高大模板施工安全风险。同时进行一楼大厅地面方案比选，通过模型效果对比确定最优装修方案。
在工程量精细化管理上，借助 BIM 模型自动统计混凝土、模板、风管、管道、门窗等工程量，输出专业明细表，精准指导材料采购与下料，减少材料浪费和人工算量误差。

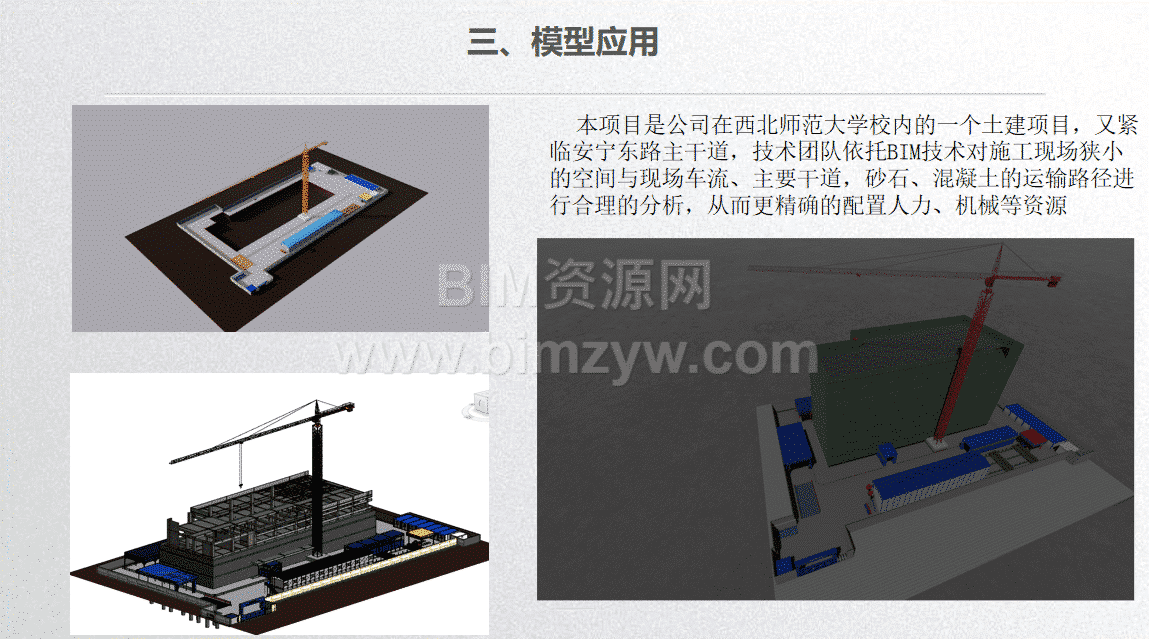

此外，项目推行三维虚拟样板、砌体排砖优化，精确控制砌块用量，减少建筑垃圾；结合智慧建造系统，实现塔吊安全监控、环境监测、劳务实名制管理，打造绿色文明施工现场。
四、应用成效与价值
通过 BIM 技术全流程落地，项目累计创造直接经济效益 21 万元，有效减少图纸变更、管线返工和材料二次倒运。同时实现施工交底可视化、工序管控标准化、安全管理智能化，大幅提升施工效率与工程品质，获得建设单位高度认可。
本次项目 BIM 应用积累了高校公建施工成熟经验，完善企业族库与实施标准，培养专业 BIM 人才，为后续校园建筑、公共场馆类工程数字化施工提供可复制的实践范本。
