医院建筑属于功能性极强、专业系统繁杂、机电管线密集的重点公共建筑工程，施工难度大、专业协调多、净高与功能标准要求高。甘谷县人民医院迁建项目（一期）1 标段，全面落地BIM 全过程技术应用，依托数字化建模、碰撞检测、管线优化、支吊架验算、净高分析、三维交底等多项应用，有效破解医院建筑施工痛点，实现提质、增效、降本、减返工的多重价值。
一、项目概况与 BIM 应用背景

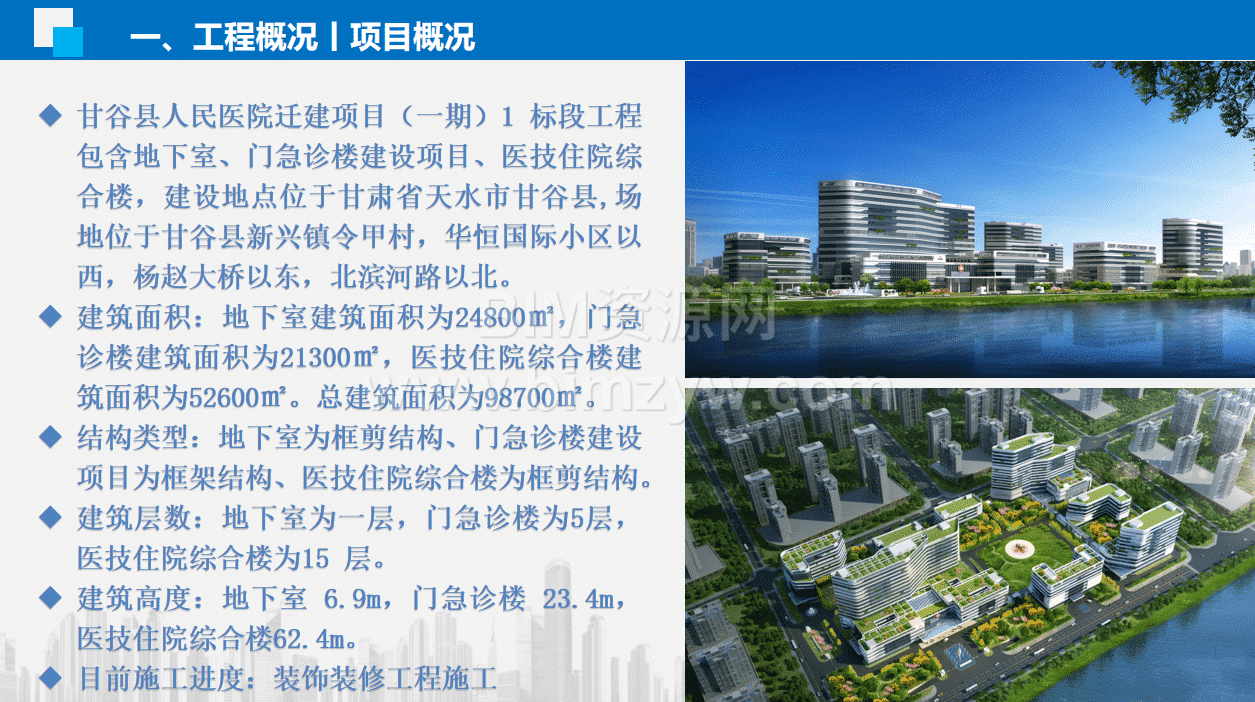

本项目位于天水市甘谷县，包含地下室、门急诊楼、医技住院综合楼，总建筑面积达 98700㎡。地下室为单层 2.5 万㎡大空间框剪结构，门急诊楼 5 层、医技住院综合楼 15 层，建筑最高 62.4m。
项目存在诸多施工难点：地下室面积大，防渗漏、防开裂标准高；机电专业多、系统繁杂；分包单位多，总承包协调管理难度大；各科室功能需求差异大，管线排布与空间净高控制要求严苛。为此项目全面引入 BIM 技术，开展全流程数字化施工应用。
二、BIM 核心应用落地亮点
1. 全专业建模与碰撞检测

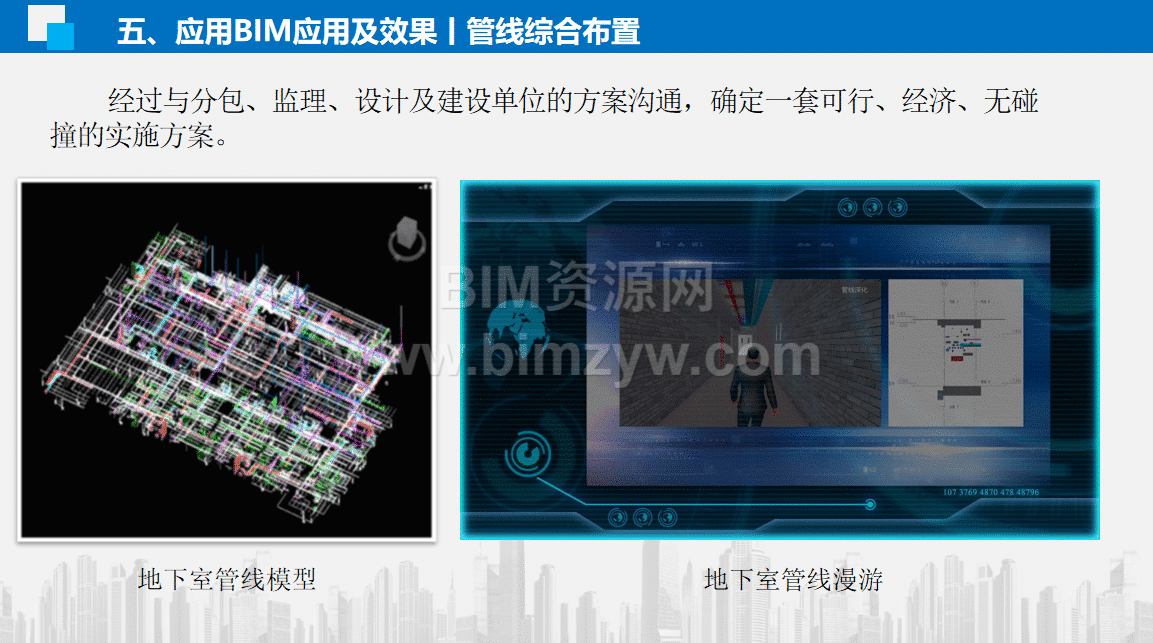

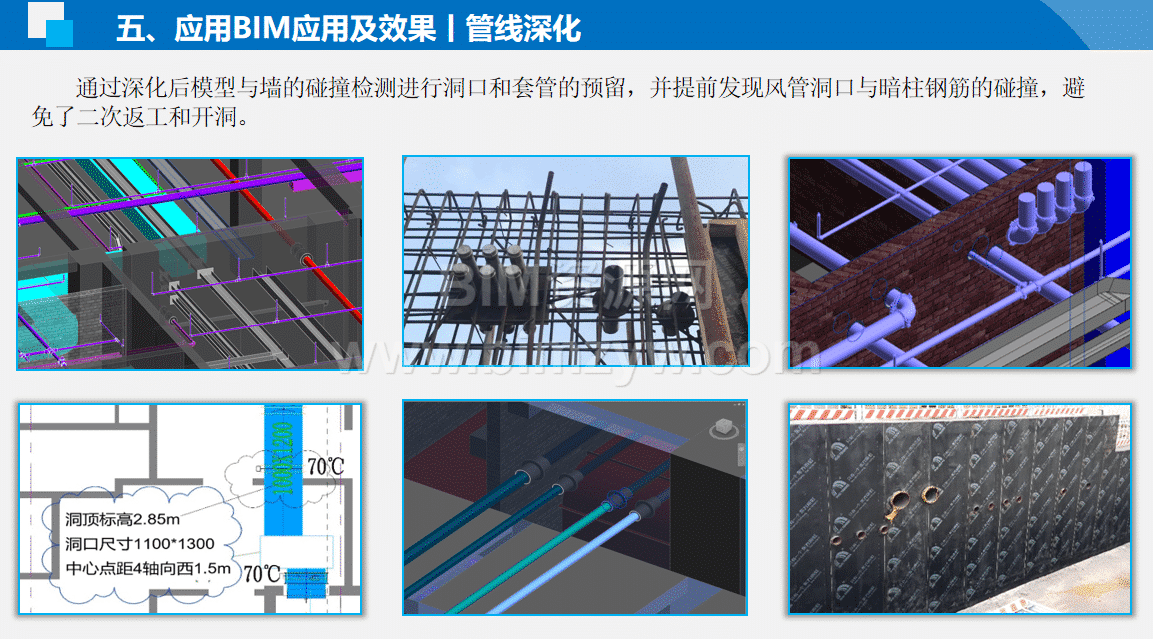

项目采用 Revit、Navisworks、Fuzor 等软件，搭建建筑、结构、机电全专业 BIM 模型，对强弱电、给排水、暖通、消防等系统进行综合碰撞检查，地下室累计排查并解决 86 处管线硬碰撞问题，提前规避现场拆改、二次开洞等返工问题。
2. 管线综合优化与净高提升

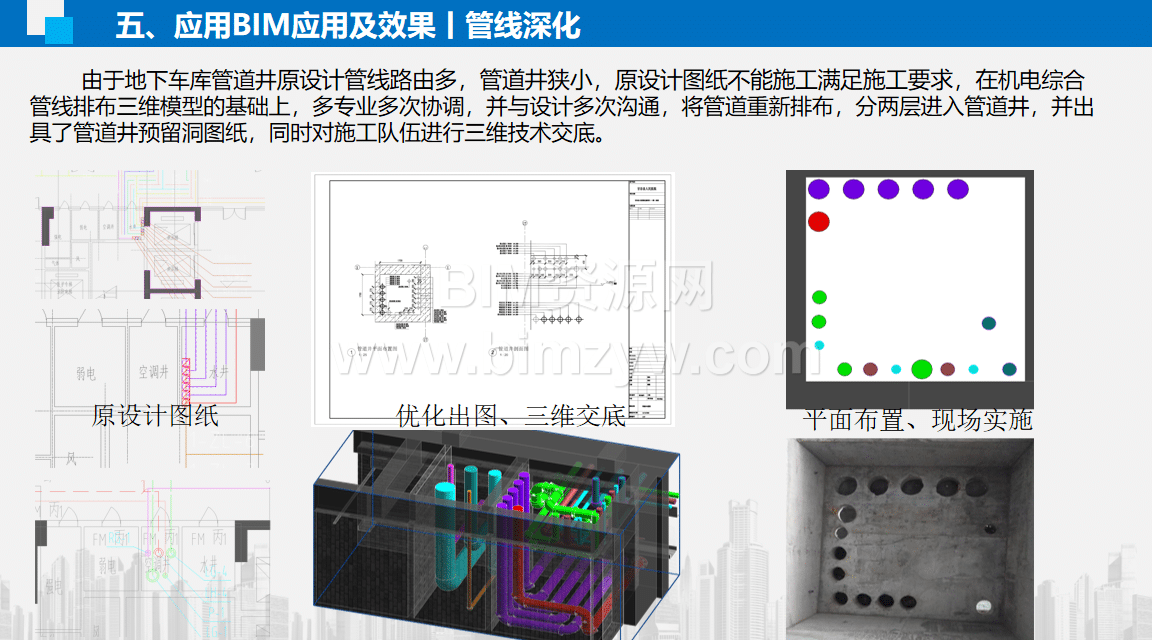

针对地下室走廊管线密集、层高压抑问题，通过 BIM 模型进行净高分析与管线重新排布。原走廊排布后净高仅 2.6m，经优化调整管路走向并出具设计变更，将净高提升至 3.1m，满足医院通行与设备运维标准。同时对狭小管道井进行多专业协调排布，合理划分路由、分层布置管线，出具预留洞施工图纸，保障施工可落地性。

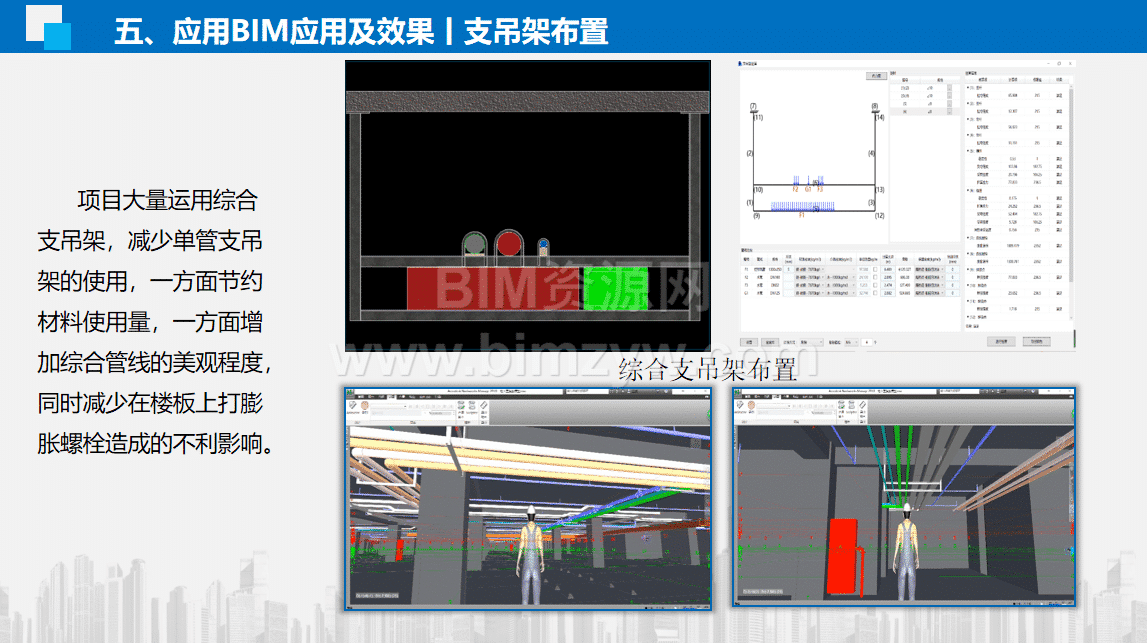

3. 综合支吊架设计与受力验算

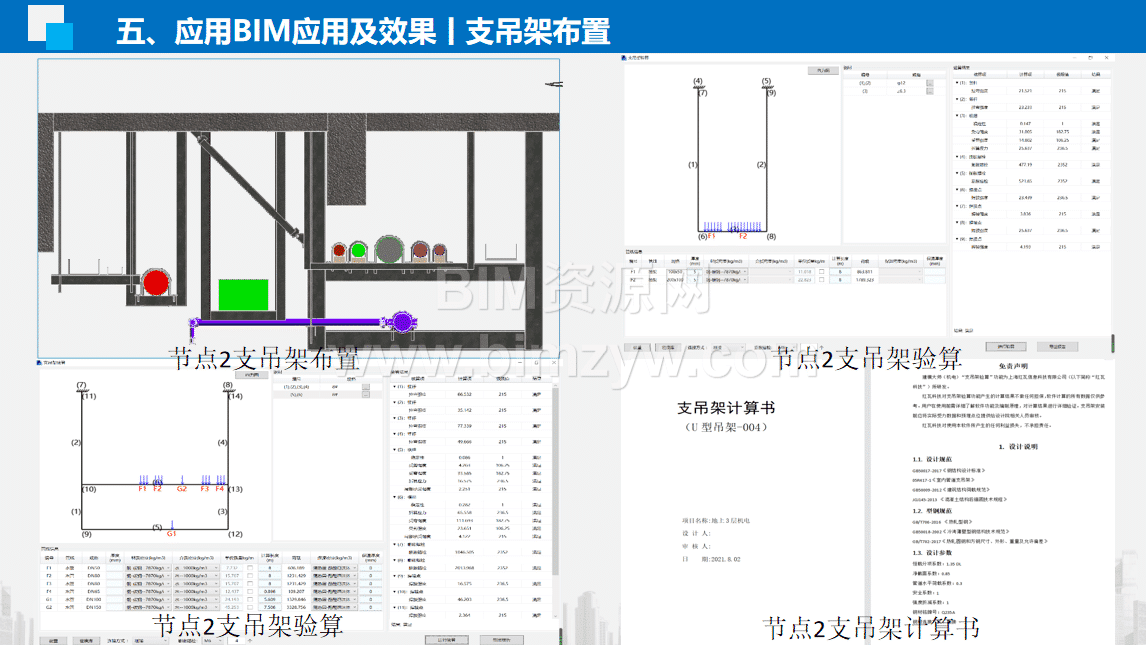

项目推行综合支吊架代替传统单管支架，利用 BIM 及专业验算软件，依据国标规范完成支吊架受力、稳定性、锚固强度验算。既节约建材用量，减少楼板膨胀螺栓打孔破坏，又提升管线排布整齐度与整体观感。
4. 三维技术交底与工程量精准提取

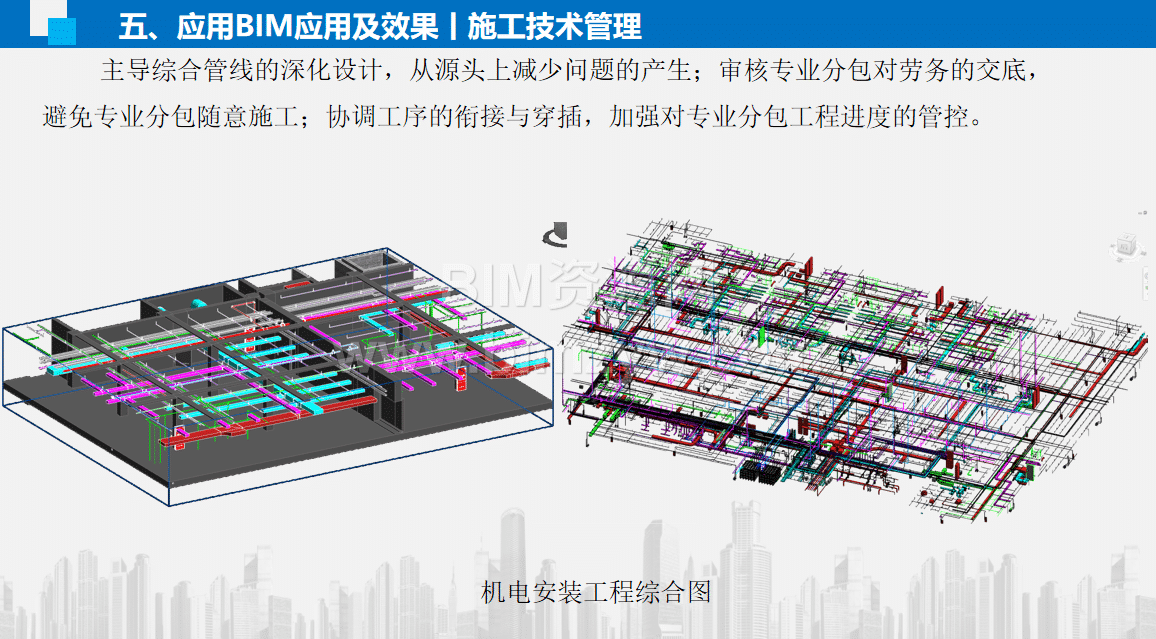

摒弃传统纸质图纸交底模式，依托 BIM 三维模型进行可视化技术交底，降低施工人员理解偏差。同时通过模型明细表自动提取风管、管道、桥架等精准工程量，为成本管控、材料采购、工厂预制提供可靠数据支撑，有效提升施工效率。
三、BIM 应用成效与行业价值

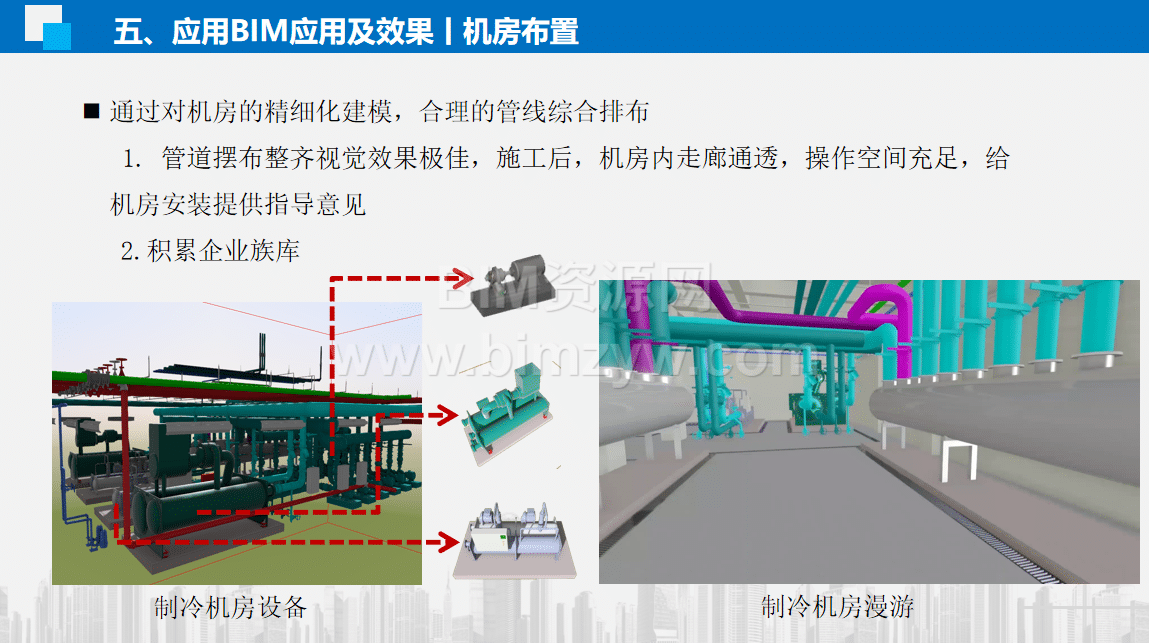

通过 BIM 技术全过程应用，项目大幅缩短方案沟通时间，降低返工成本；三维交底直观易懂，大幅提升班组施工精准度；提前化解管线碰撞、净高不足、洞口预留不合理等各类隐患。同时完善企业机电族库，为后续医疗建筑、大型公建项目 BIM 应用积累成熟经验。
甘谷县人民医院迁建项目的 BIM 实践，充分印证了 BIM 在医院建筑施工中管线综合、空间优化、精细化管理的核心优势，为同类医疗卫生工程数字化施工提供了可复制、可推广的参考范本。
