在热电联产上大压小异地建设工程中，机电管线安装具有专业多、设备体量庞大、管线布局复杂、现场施工空间狭小等痛点。传统现场加工、边量边改的施工模式，普遍存在材料浪费严重、高空作业安全隐患大、焊接声光污染突出、工期进度滞后、施工质量难以管控等问题。甘肃一安建设科技集团依托国电兰州热电联产隔压泵站项目，创新应用BIM + 管件预制装配技术，彻底颠覆传统施工模式，为大型机电安装工程数字化、装配式施工树立了标杆范例。
本套资源内置大量经过工程实践验证的管线专业深化族，支持直接导出和二次应用，可满足设计、深化及施工阶段的多样化需求，为管线专业提供高效、标准化的BIM资源支撑
一、项目工程概况与传统施工痛点

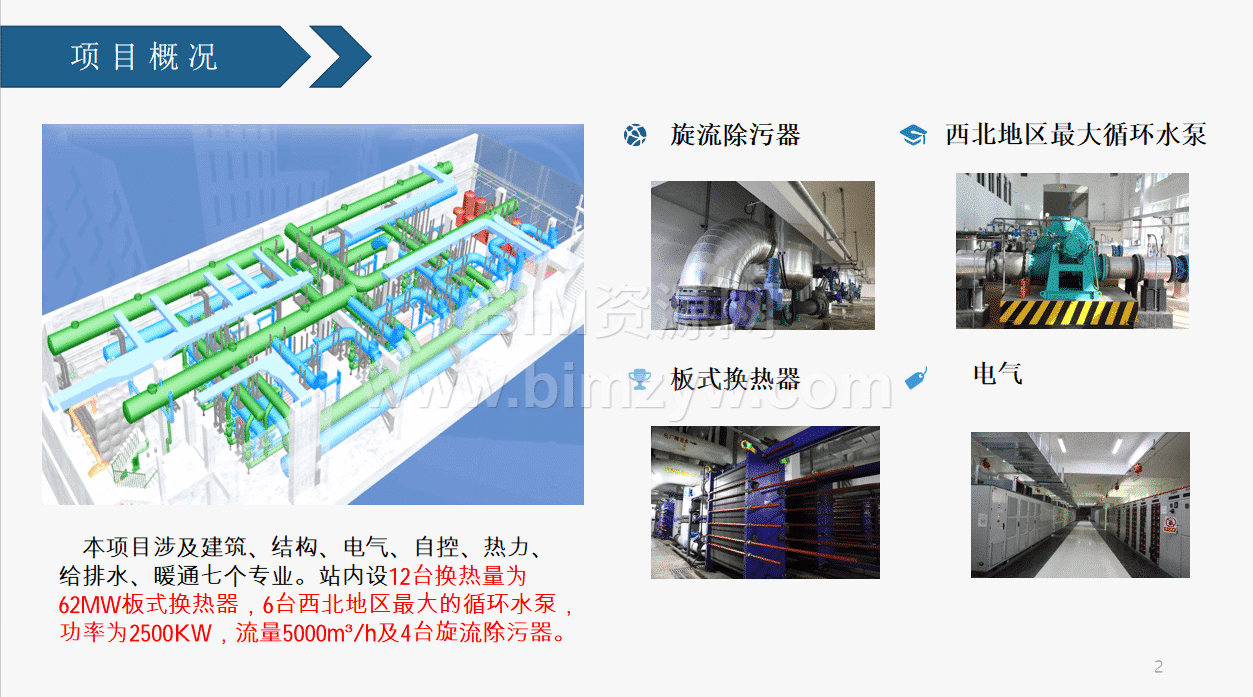

本项目涵盖建筑、结构、电气、自控、热力、给排水、暖通七大专业，站内配置 12 台 62MW 板式换热器、6 台西北地区最大 2500KW 循环水泵及 4 台旋流除污器，设备规格大、管线错综复杂，机电安装施工难度极高。

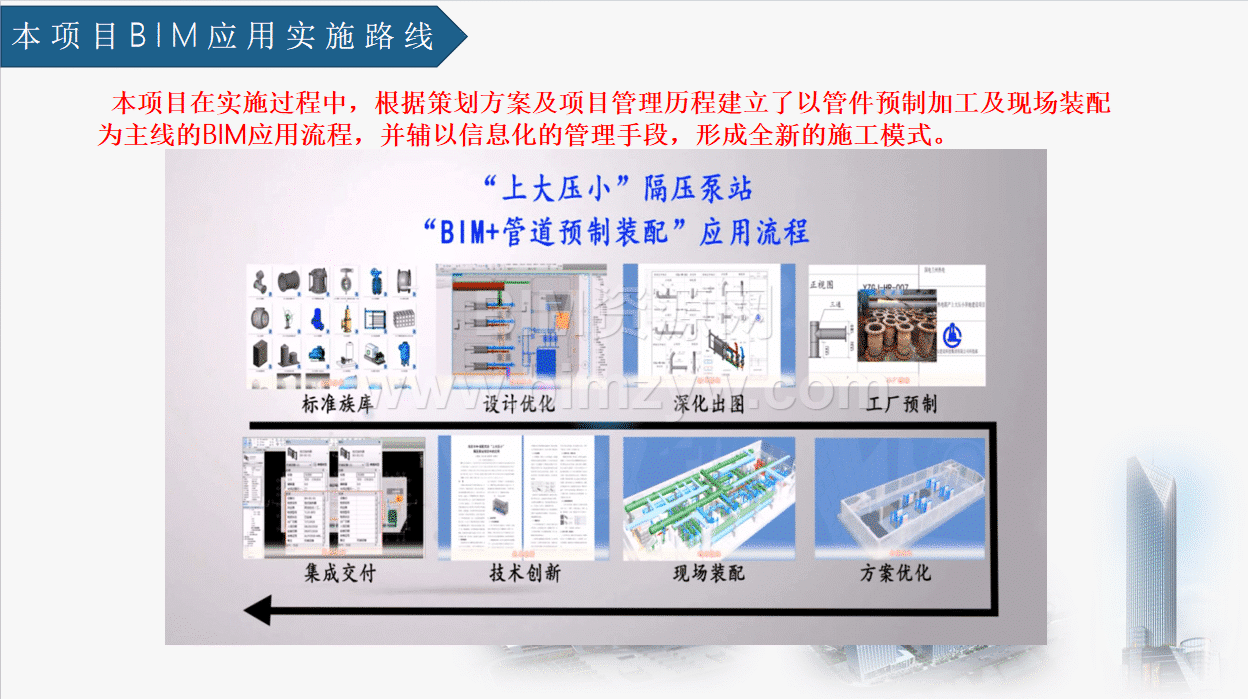

传统现场加工装配模式弊端凸显：边干边量边改造成材料浪费；高空交叉作业多，安全隐患突出；现场焊接作业量大，声光环境污染严重；施工效率低、工期可控性差，施工质量难以标准化把控。为此项目升级 BIM 应用，打造全新施工模式。
二、高精度 BIM 建模与设计优化落地

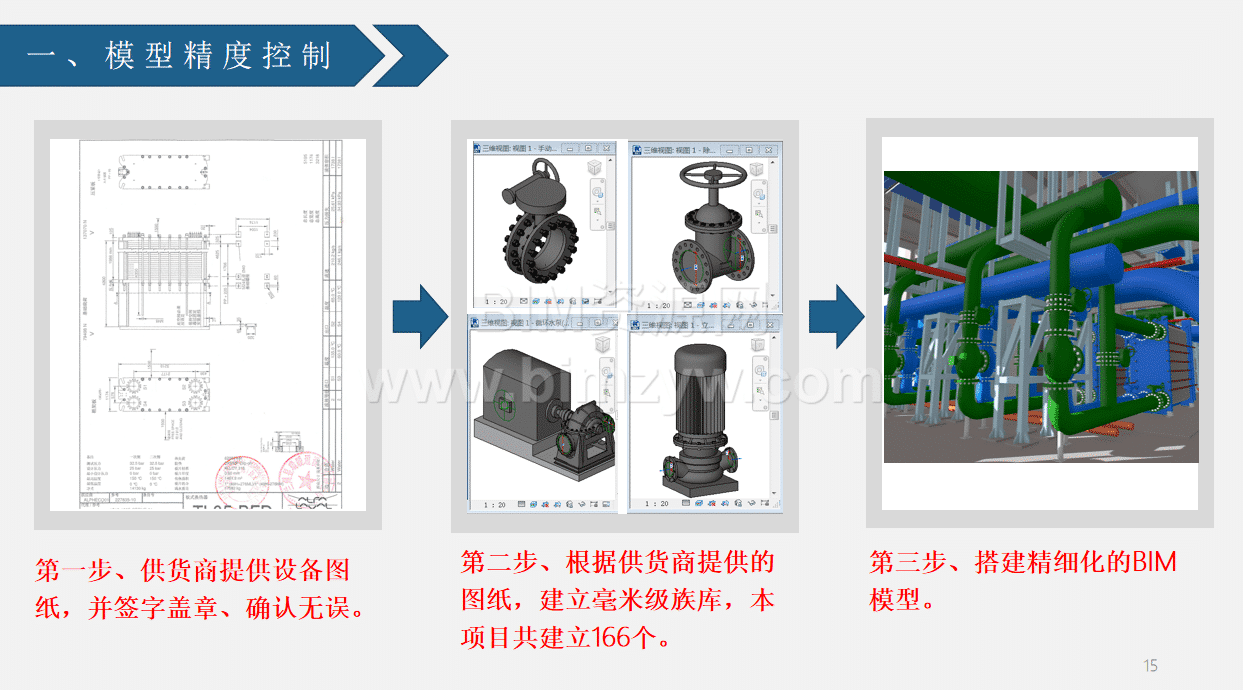

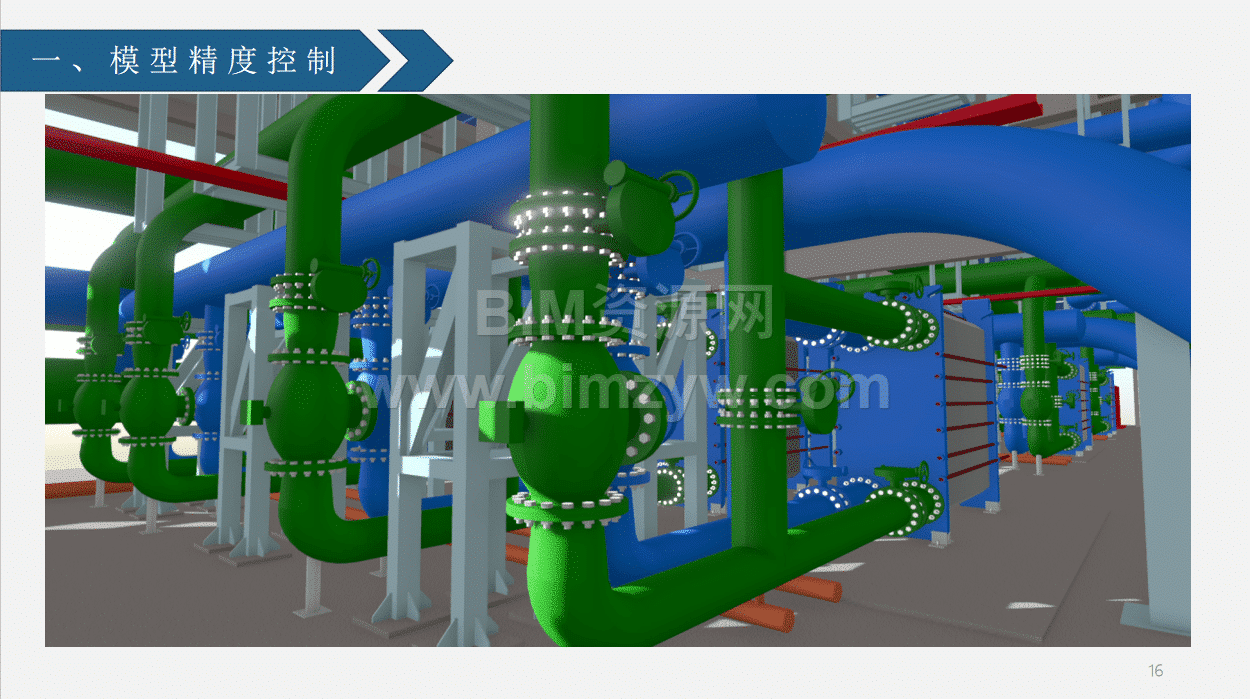

项目建立标准化 BIM 建模流程，依托供货商盖章确认设备图纸，搭建166 个毫米级专业族库，搭建 LOD400 级精细化模型，实体精度控制在 1~3mm。采用 Revit、Navisworks、Fuzor 等软件，完成全专业建模、碰撞检测、进度模拟与三维交底。

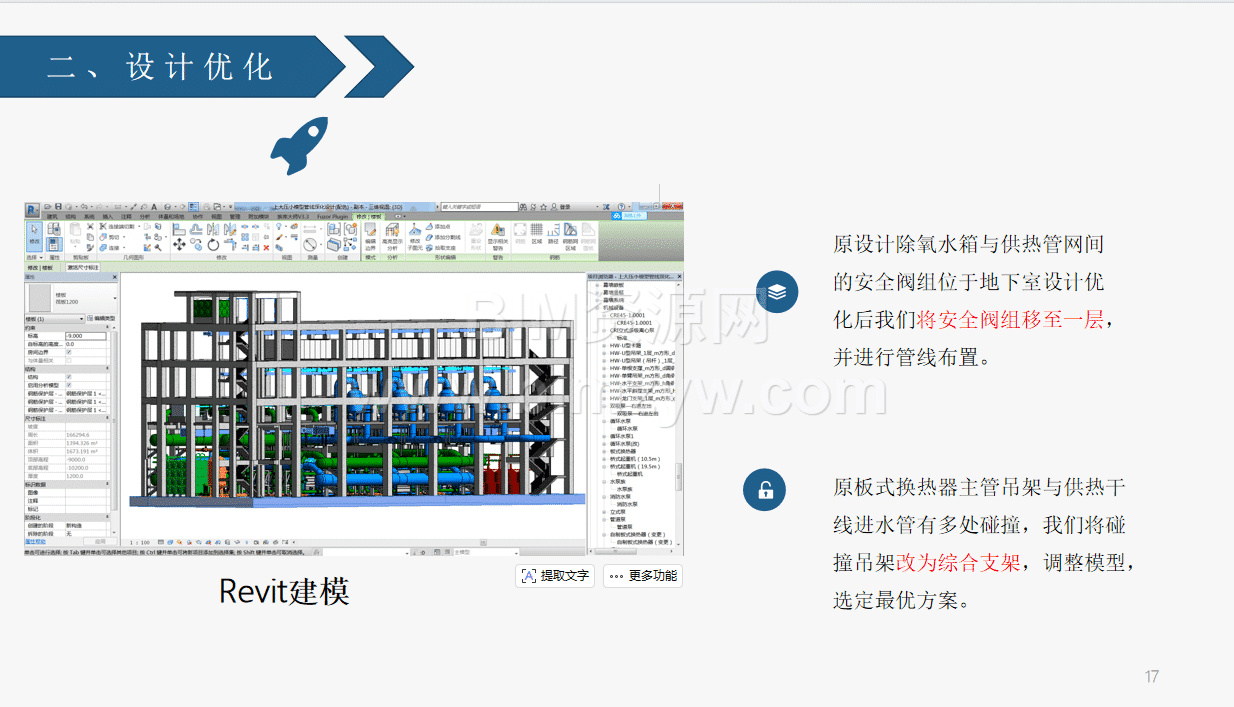

通过 BIM 三维校核完成多项设计优化：将地下室安全阀组迁移至一层，解决空间狭小、管线碰撞及占用检修通道问题；把板式换热器碰撞吊架改为综合支架，调整管线模型布局，从源头消除设计缺陷，减少后期拆改返工。
三、BIM 深化出图与工厂化预制施工

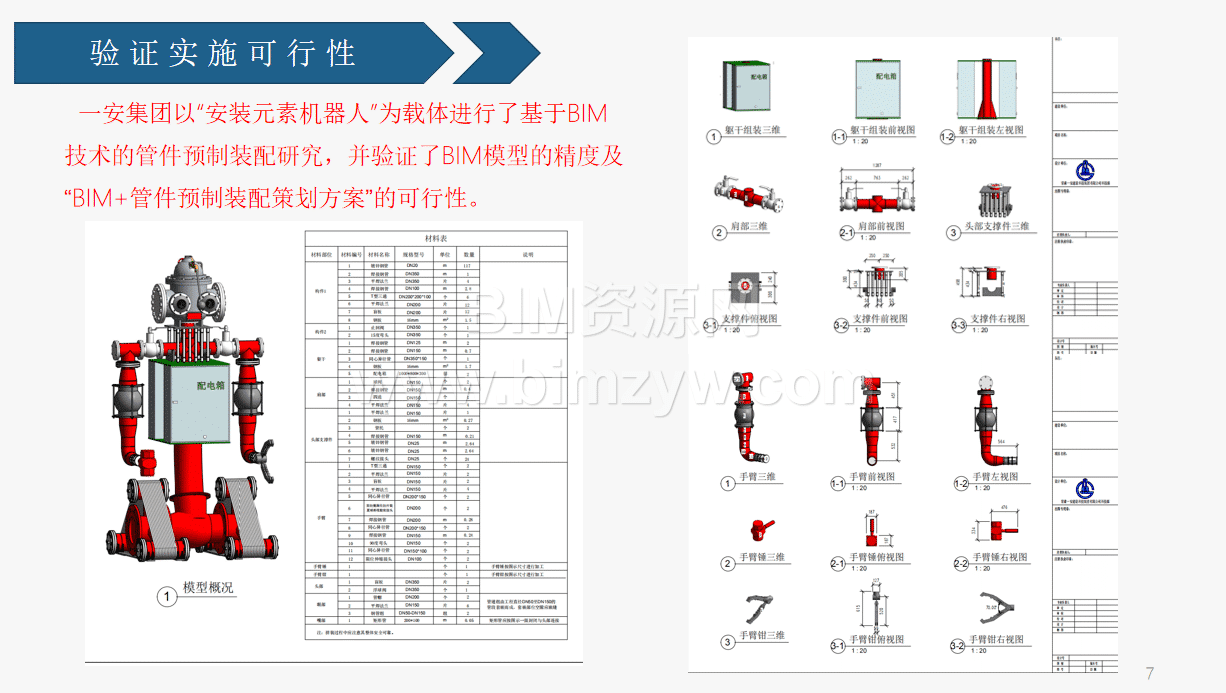

项目对泵房设备、阀部件、焊接管件实行 1:1 建模深化出图，科学划分预制管段与装配模块，所有预制加工严格依照 BIM 深化图纸下料生产。
采用工厂集中预制模式，80% 焊接、检测作业转移至厂区标准化作业，加工厂与现场同步施工。相比传统工艺，材料损耗降低 5%，安装现场实现零返工；危险作业点减少 60%，大幅规避高空作业、交叉施工安全风险，施工质量和加工精度全面提升。
四、现场 BIM 装配施工与技术创新
借助 BIM 施工模拟，提前推演管件、设备、支吊架装配顺序，告别传统边焊、边量、边改的粗放施工方式。针对单台重达 15 吨的板式换热器，利用 BIM 模拟规划安装预留洞口与行走路线，自制便携移动装置、搭设钢板运输通道，保障大型设备安全转运就位。
项目实现两大技术创新：一是二维码云追踪标识，为每段预制管件配备专属二维码，实现生产、运输、验收、装配全流程溯源，多方协同高效管理；二是逆序施工工法，打破设备供货周期对工期的限制，提前完成管线精确定位，设备到场即可快速对接安装。
五、应用效益总结与行业推广价值
本项目 BIM + 管件预制装配应用成效显著：现场劳动力减少 40%，安装人工费降低 30%，拆改返工费用减少 45%，整体工期缩短 30% 以上；大幅减少现场焊接作业，降低声、光、气污染，践行绿色建造理念。
同时推动传统施工工人向产业化技术工人转型，集成设备管件信息生成运维模型文件，实现竣工模型完整交付，为后期运维提供数据支撑。该项目实践验证了 BIM 与预制装配融合的可行性，为热电联产、大型泵站、机电安装类工程提供了可复制的数字化施工范本，助力建筑行业向信息化、工业化、绿色建造高质量迈进。
