项目概况：智慧物流园的建设痛点与BIM破局

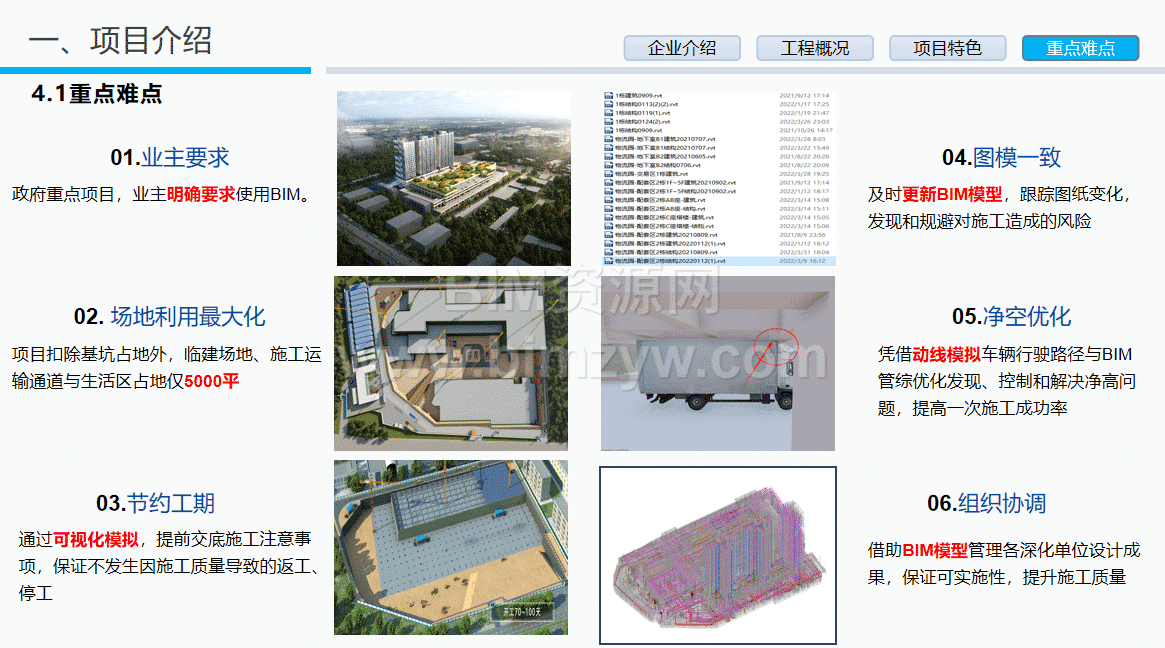

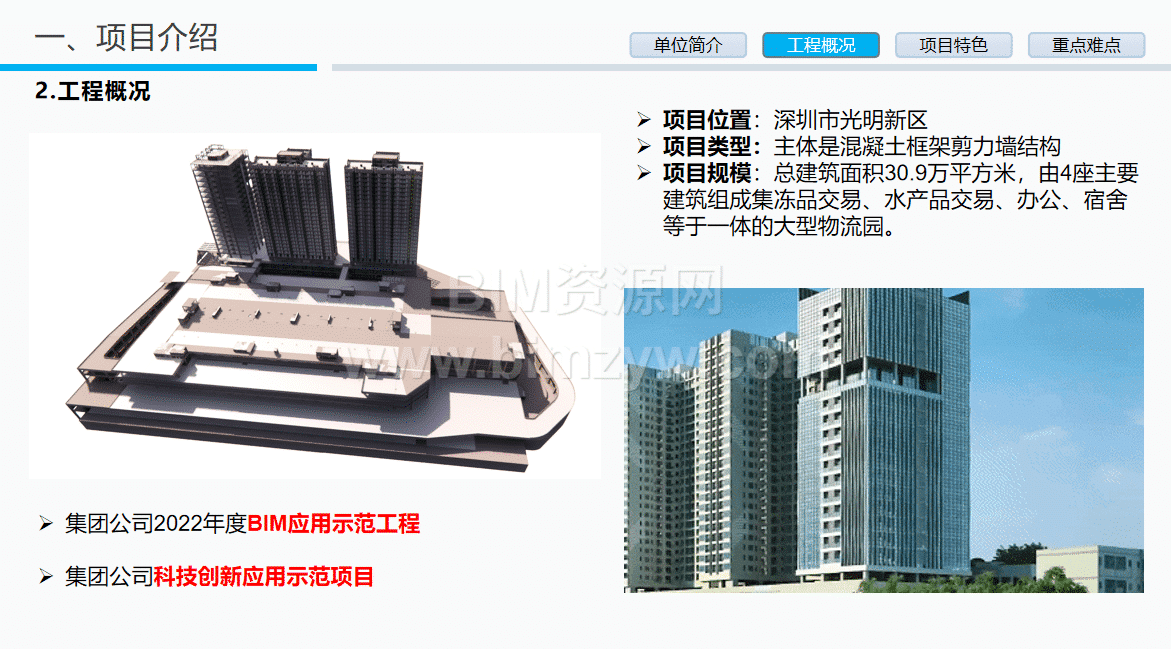

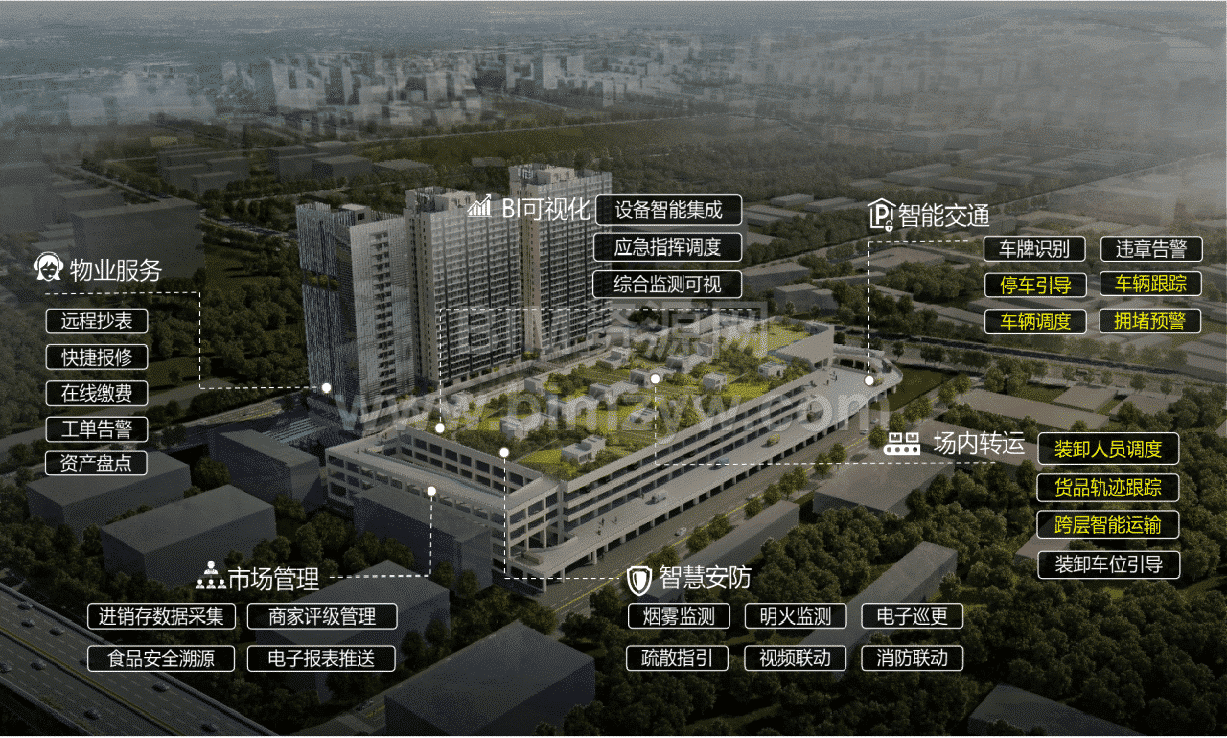

项目总建筑面积30.9万平方米，是集冻品交易、水产品交易、办公、宿舍于一体的大型智慧物流园，也是深圳市重大民生工程和国际食品谷储备项目。项目以“500天完成700天工作量”的高强度工期推进，面临诸多核心痛点：临建场地仅5000平方米，空间利用压力大；图纸变更达60次，多专业深化协调难度大；需满足12种车辆通行需求，净空与动线要求严苛；涉及冷库、消防、弱电等多个专业，管线密集碰撞风险高。

为破解这些痛点，项目以BIM技术为核心，构建“全专业建模+深化优化+智慧协同”的数字化管理体系，覆盖图纸审查、管线优化、施工策划、智慧管控等全环节，实现提质增效与风险预控。

BIM实施基础：标准化体系与全维度支撑

专业团队与组织架构

搭建“公司BIM中心+项目BIM小组”的两级组织架构，设置BIM总指挥、技术负责人、各专业BIM工程师等岗位，明确建模、深化、应用等职责分工。建立BIM例会制度与三级审核机制（专业负责人→项目BIM负责人→公司BIM负责人），严把模型与成果质量关。

标准化与软硬件配置

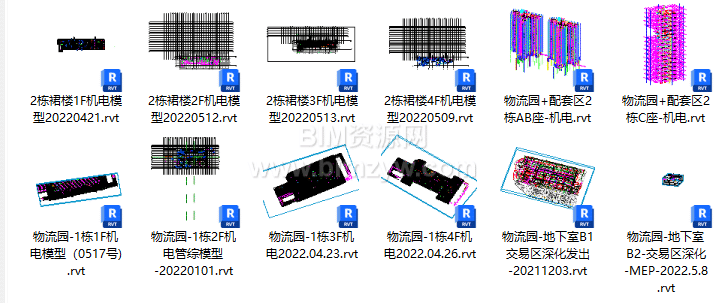

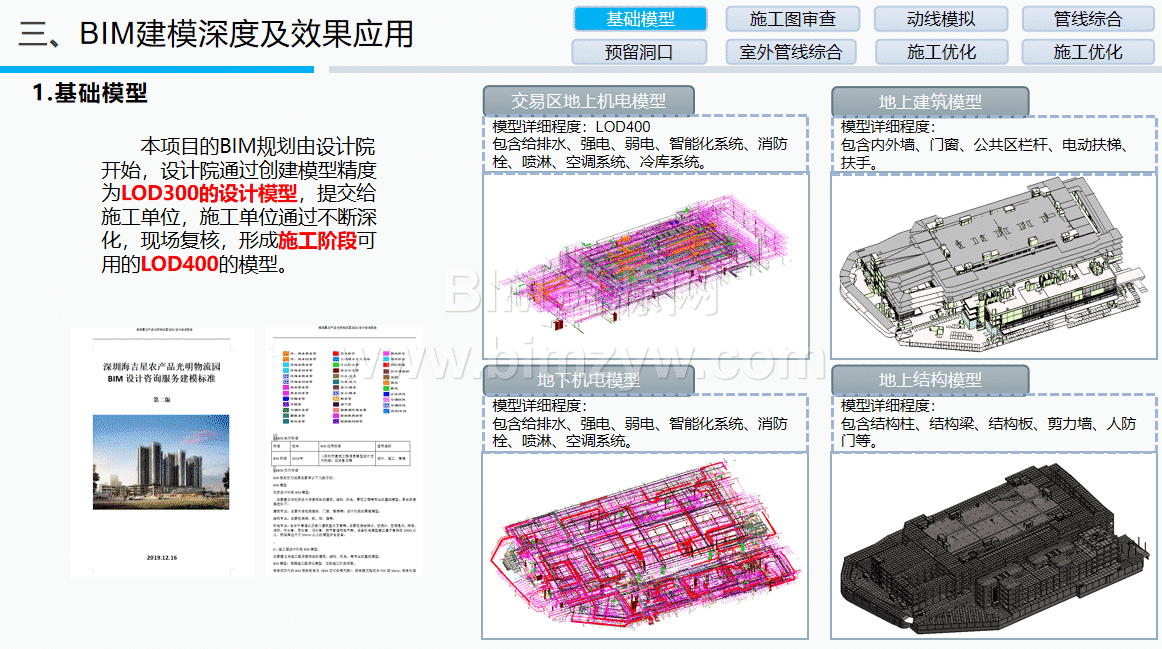

制定《BIM建模标准》《实施方案》等系列文件，规范模型命名、深度（LOD400）、交付格式等要求；硬件配置8台台式工作站、2台移动工作站及无人机等设备，满足多场景建模与现场巡查需求；软件整合Revit、Navisworks、Lumion、品茗BIM施工策划等工具，覆盖建模、碰撞检测、施工模拟、可视化展示等全流程。

全员BIM培训体系

通过“星火·海吉星讲堂”开展分阶段培训，内容涵盖BIM基础知识、土建/机电建模、管综优化、施工模拟等，实现从新员工入门到项目骨干实操的全层级能力提升，确保BIM技术落地应用。

核心应用赏析：BIM破解物流园建设关键难题

前期策划：提前规避设计与场地风险

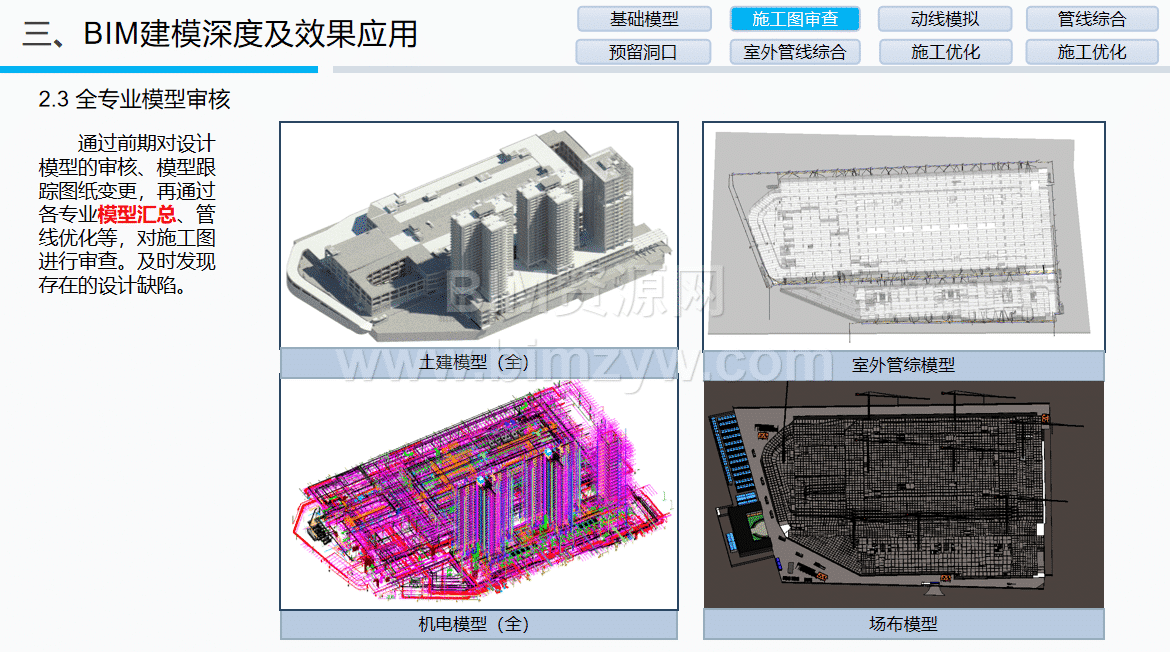

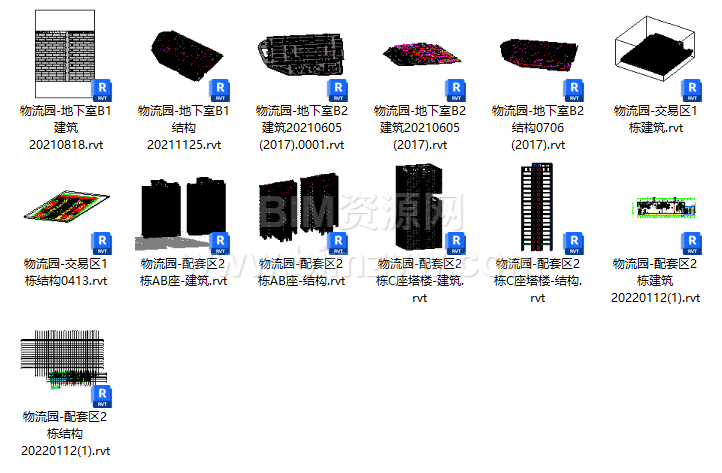

图纸审查与碰撞预控：建立建筑、结构、机电等全专业BIM模型，累计审查出设计问题200余项，发现碰撞点859个，提前与设计沟通优化，避免施工返工，仅碰撞问题处理就节约成本38.6万元。例如，通过模型发现地下室防火卷帘盒安装空间不足问题，及时推动设计变更，预留充足施工时间。

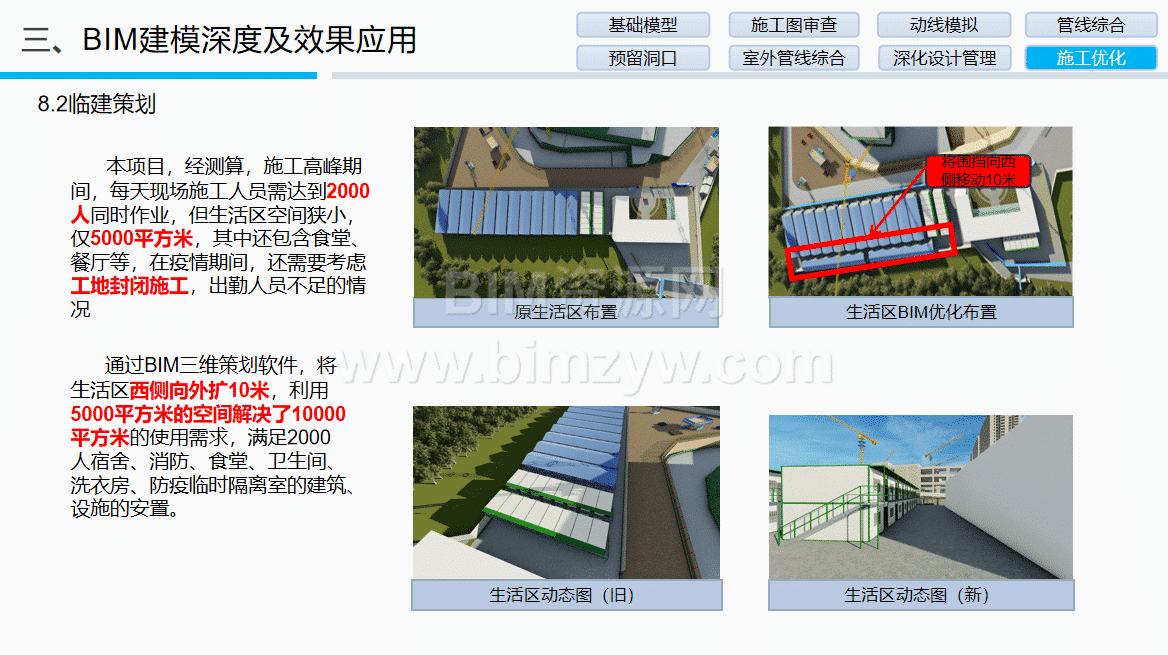

动态场地与交通策划：利用BIM软件模拟不同施工阶段的场地布置，将生活区向西外扩10米，在5000平方米空间内满足2000人住宿、食堂、防疫隔离等需求；针对基坑周边红线狭窄的问题，设计“C”型环场道路，满足施工车辆通行与消防要求。
动线与净空优化：通过BIM动线模拟发现交易区三层南侧净高仅3.4米，不满足冷链车3.6米通行要求，优化主梁高度并设置穿梁套管，确保5万平方米空间正常使用；地下室管线优化后净高提升20%，充分利用梁窝空间实现管道翻弯，满足车辆通行需求。

深化设计：破解复杂节点与管线难题

管线综合精准优化：针对地下室报警阀间7根喷淋主管、1根给水主管密集排布的问题，通过BIM管综优化调整管道走向，提前预埋套管，净高提升30%，节省费用4万元、工期7天；变电所门前通道通过管线分层排布，解决80米管道与60平方米桥架的空间冲突，节约成本5万元。
预留洞口精准管控：基于管综成果生成预留洞口图，减少后期开洞511个，直接经济效益达17.5万元；二次结构施工前优化机电管线与构造柱位置，提前预留设备运输与管道穿行洞口，避免二次开洞造成的材料浪费。
复杂节点深化落地：对冷库、消防泵房等专业节点进行BIM深化，例如调整生活给水泵房水箱位置与泵体布局，规划人字钢梯检修通道；优化悬挑脚手架立杆间距与阳角布置，通过受力验算确保施工安全，相关深化图纸获设计与业主认可。

施工优化：提升履约效率与施工质量

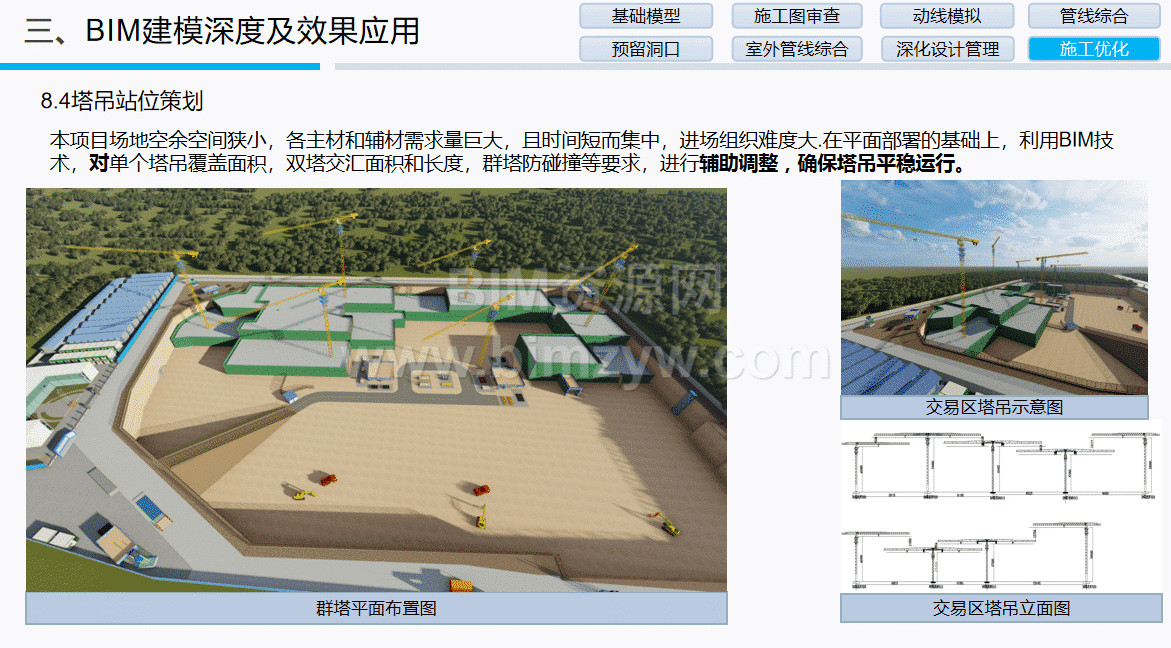

砌体与临建精细化：利用BIM砌体排布软件生成二次结构排砖图，明确构造柱、过梁位置与砌块规格，降低材料损耗，提高砌筑效率；通过BIM三维策划优化塔吊站位，确保群塔覆盖无死角，同时满足防碰撞要求。
关键工艺模拟交底：对高支模（最大梁截面1500×1800mm）、大体积混凝土（最大承台厚度2200mm）等危大工程进行4D施工模拟，可视化展示立杆布置、水化热控制等关键要点，向工人精准交底，保障施工安全与质量。
室外管线综合优化：针对场地狭小、排水管道密集的问题，通过BIM模型调整污水管路线，增加室外化粪池，解决管线与建筑主体碰撞问题，缩短污水管长度近200米。

创新与集成应用：拓展BIM价值边界

性能分析与方案优化：通过BIM模拟取消原设计5处天井，改为货物升降机，既提升垂直运力50%，又减少建筑能耗30%，相关方案获业主与设计采纳。
工程量精准核算：通过Excel函数编程优化Revit直出工程量，按国内计量规范分类统计管道、管件用量，既满足材料采购需求，又可作为与业主核对工程量的参考，实现“一个模型两用”。
机电管线预制加工：针对场地狭小的问题，采用“BIM深化→工厂预制→现场安装”模式，对标准化管线进行工厂预制，减少现场加工工作量，提高安装效率与精度。
专利与技术创新：基于BIM模型优化成果，申报“7”字型卡扣柱钢筋保护层垫块等专利，将数字化优化转化为技术成果。

智慧协同：全维度数字化管控

智慧工地集成：接入高支模监测、环境监测、升降机监测等系统，实时监控应力沉降、PM2.5浓度、设备载重等数据，异常情况自动预警；通过塔吊黑匣子与吊钩可视化，预防起重作业安全风险。
BIM管理平台协同：借助微瓴智能建造平台，实现安全质量检查、隐蔽工程验收、地磅数据统计等功能，项目各方实时共享资料，形成工作闭环；通过移动端APP，现场人员可随时调取模型、上报问题，提升协同效率。
二维码与可视化应用：在复杂节点、工艺样板区张贴二维码，扫码即可查看施工动画、720°全景展示等资料；利用无人机定点巡航与远程监控，实现施工质量、安全文明施工的全方位管控。
