项目概况：超高层机电施工的核心痛点与BIM破局

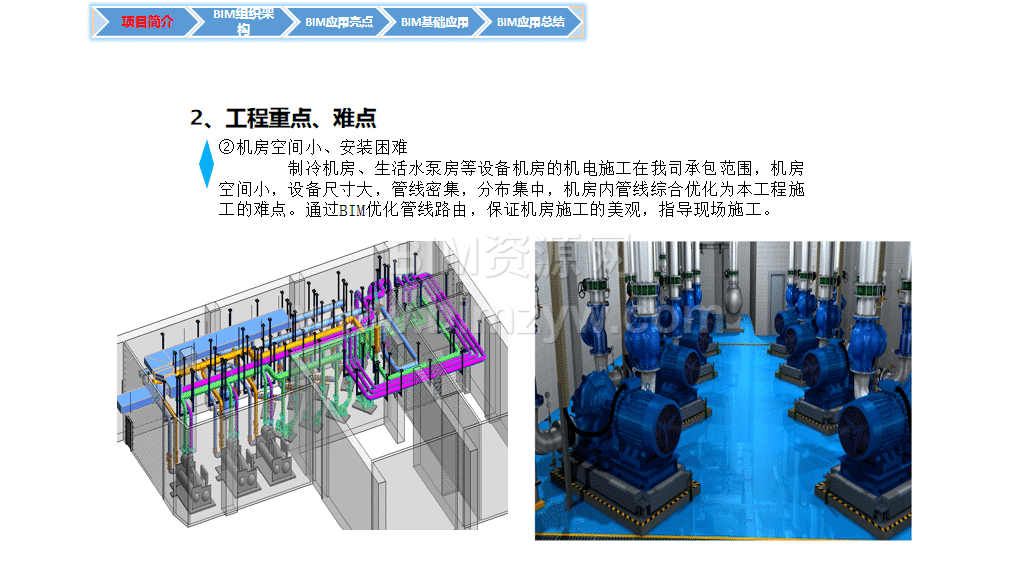

项目总建筑面积约79986平方米，由5层地下室、4层裙楼及33层塔楼组成，功能涵盖地下车库、商业及甲级办公。机电工程面临三大核心挑战：一是楼层管线密集，涉及暖通、给排水、电气、消防等多个专业，净空控制难度大；二是制冷机房、生活水泵房等设备机房空间狭小，设备与管线排布冲突风险高；三是29层办公标准层需实现标准化施工，确保安装质量与一致性。

为破解这些痛点，项目组建专业BIM团队，整合Revit、Navisworks、鸿业机电等软件工具，构建“建模-分析-深化-施工-管控”的全流程数字化体系，以BIM技术驱动机电施工精细化升级。

BIM实施基础：专业团队与标准化支撑

组织架构与分工

搭建“项目经理+BIM经理+专业工程师”的三级管理架构，明确电气、暖通、给排水等专业BIM工程师职责，涵盖模型绘制、碰撞检查、动画制作、施工模拟等核心工作，外部协调与内部执行高效衔接。

软硬件与标准化配置

硬件配置英特尔酷睿i7-7700台式工作站、丽台P2000专业显卡及IPAD移动终端，满足多场景建模与现场交底需求；软件层面整合Revit（建模）、Navisworks（碰撞检测与模拟）、鸿业机电（深化设计）、EBIM（质量安全管理）等工具，覆盖机电施工全场景。制定《BIM实施策划方案》，规范模型命名、深度标准、交付格式及工作流程，确保各环节有序推进。

核心应用赏析：BIM破解超高层机电施工难题

前期分析与精准建模：筑牢施工基础

专业性能精准核算：通过BIM工具完成风量校核与水力计算，针对机械加压送风系统，精准计算楼梯间、电梯井的加压送风量，确保防烟效果达标；对空调水、消防水等管道系统进行水力计算，优化管径选择与流量分配，保障系统运行效率。
支吊架科学设计：依据管道尺寸、间距及荷载要求，通过BIM进行支吊架受力验算，明确型钢规格与安装间距，例如空调水DN300管道采用槽钢[20支架，间距4m，消火栓DN150管道采用角钢50×5支架，间距3m，确保支架安全稳定，累计统计支吊架型材总长度408.36m，实现材料精准管控。
全专业模型搭建：构建暖通、给排水、电气、消防等全专业BIM模型，完整还原管线走向、设备位置及构件细节，为后续深化设计与碰撞检测奠定基础。

深化设计与碰撞优化：提前规避风险

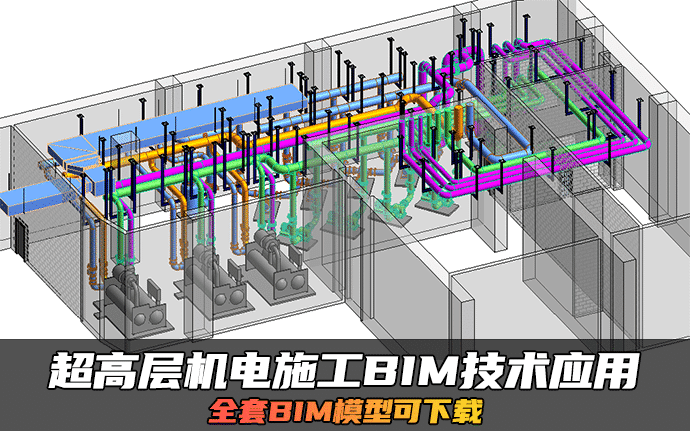

管线综合精准排布：针对电梯厅、走廊等关键区域，通过BIM优化管线分层布局，解决多专业管线密集交叉问题，确保净空满足设计要求；对机房内复杂管线进行路由优化，在保障使用功能的前提下，预留充足维护检修空间，兼顾美观与实用性。
碰撞检测高效整改：通过Navisworks进行全专业碰撞检测，累计发现碰撞点430处，重点整改83处严重碰撞部位，涵盖管道与电缆桥架、桥架之间的空间冲突，调整后再次复查确保无遗留问题，避免施工返工。

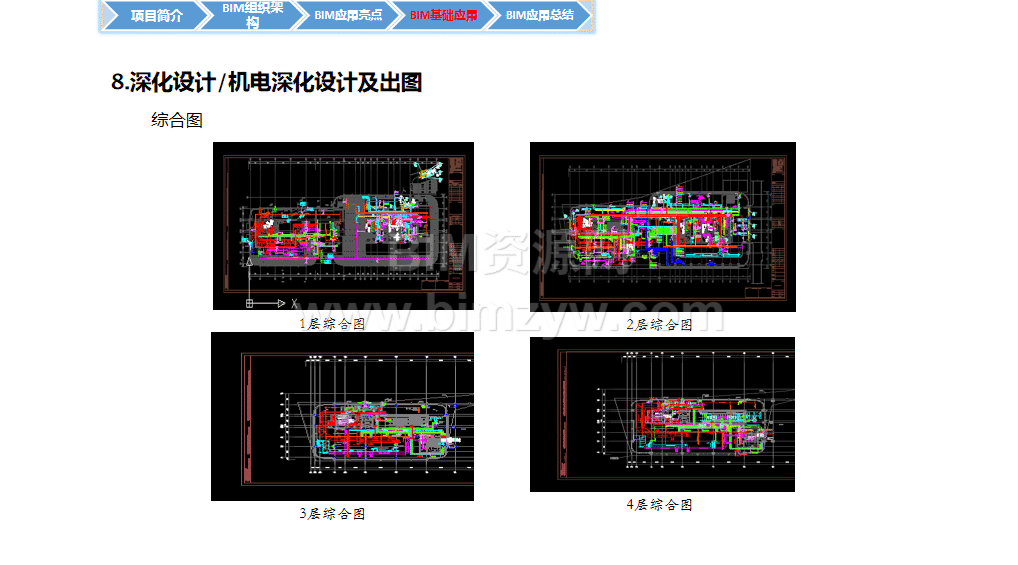

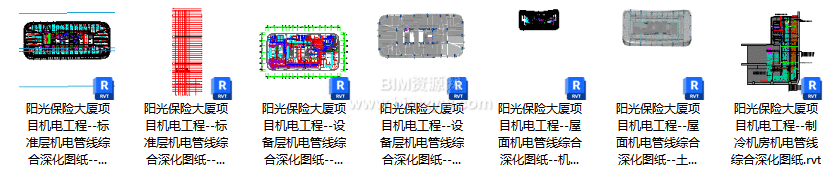

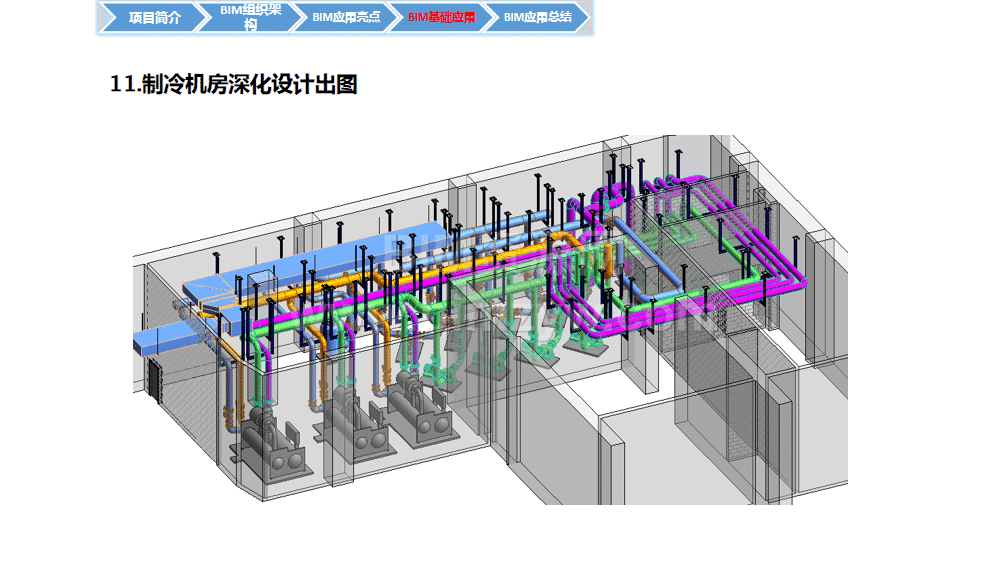

深化出图直接落地：基于BIM模型导出机电综合图、单专业图、预留洞口图等施工图，包括9层综合图、29层标准层图纸及制冷机房、空调机房专项图纸，图纸经业主与监理审核通过后直接指导现场施工，实现“模型即图纸”。

施工模拟与可视化交底：提升履约效率

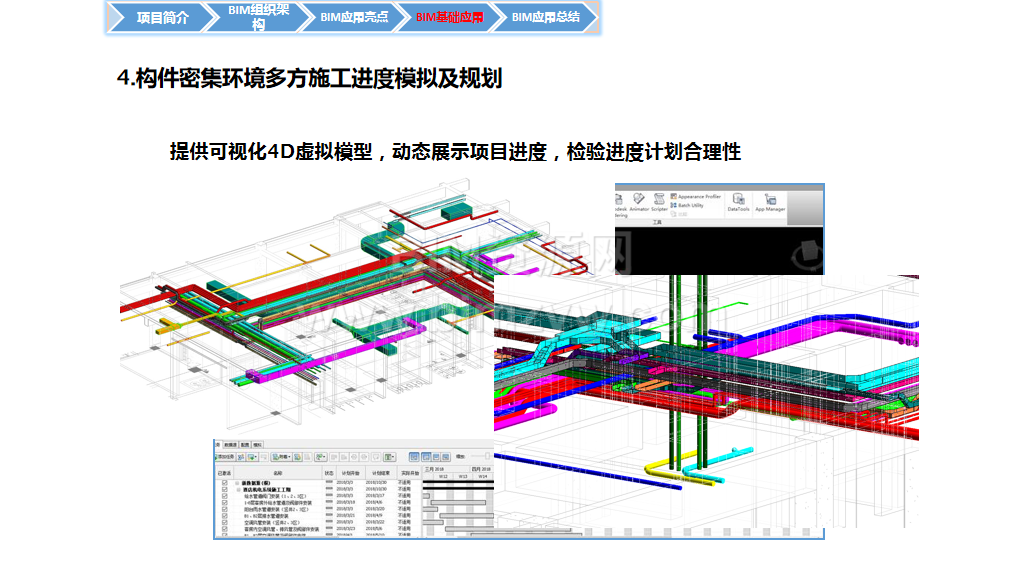

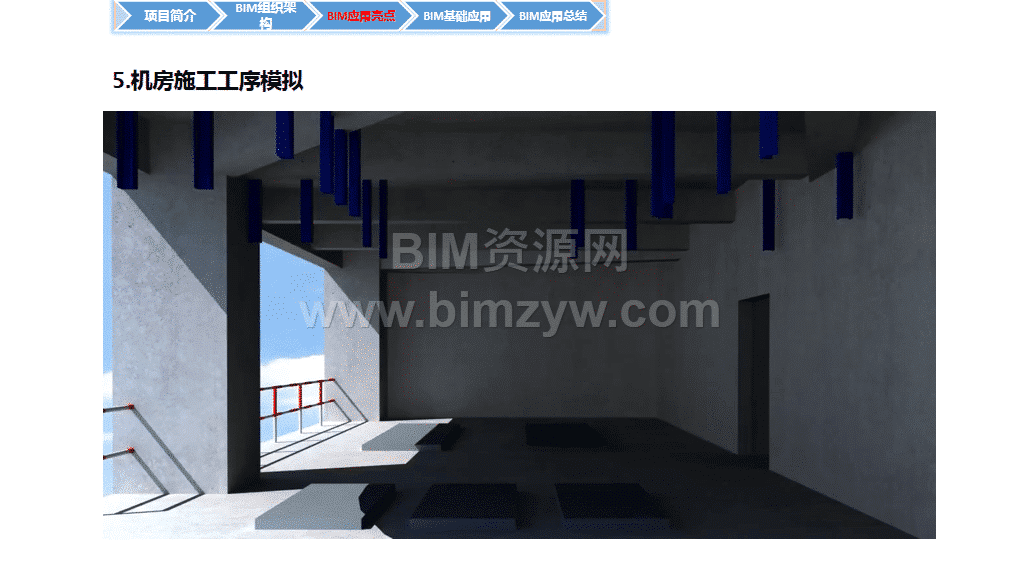

工期与工序模拟：将施工进度计划导入BIM模型，制作4D施工模拟动画，动态展示机电管线安装、设备就位等关键工序的时间节点，检验进度计划合理性并及时调整；针对制冷机房施工，模拟“设备就位→主干管安装→预制管段组装→无应力对接”的标准化流程，避免强行对口对设备造成的损伤。

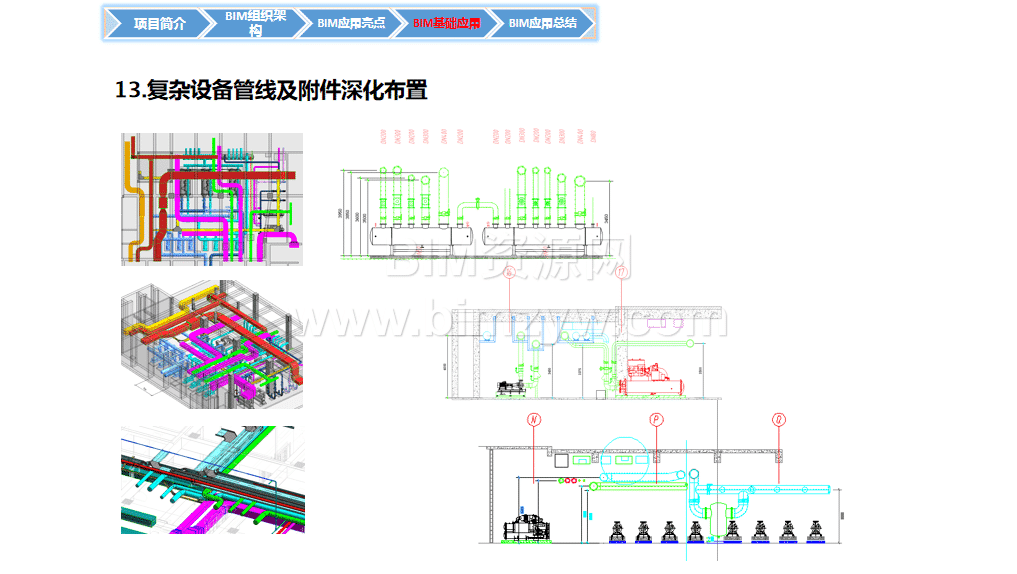

可视化技术交底：对管井综合管线、复杂设备附件等重难点部位，制作三维剖面视图与施工动画，清晰展示管线排布顺序、连接方式及安装要点，例如管井内弱电桥架、给水管、热水管的分层安装顺序，让施工人员快速掌握技术要求，降低沟通成本。

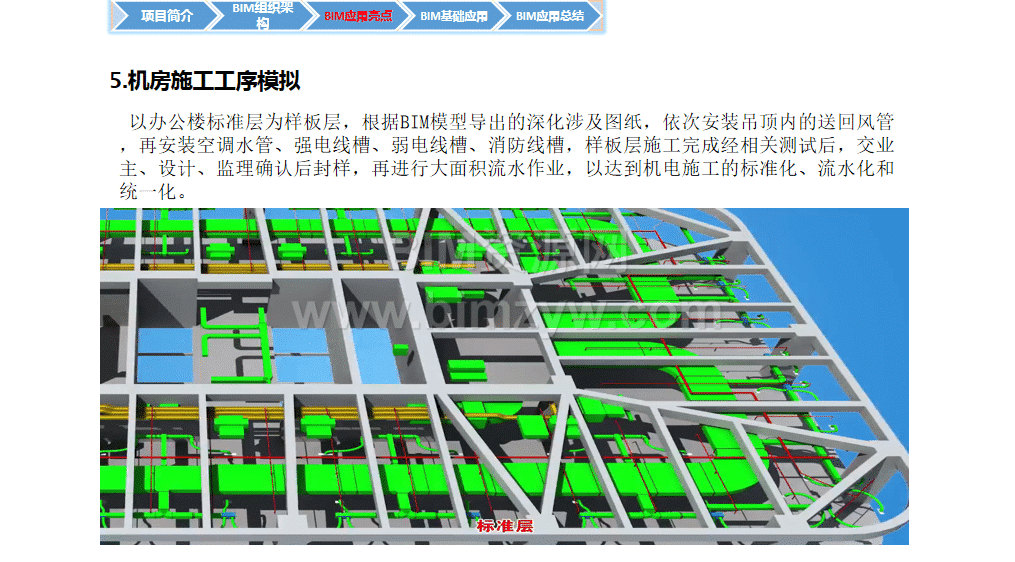

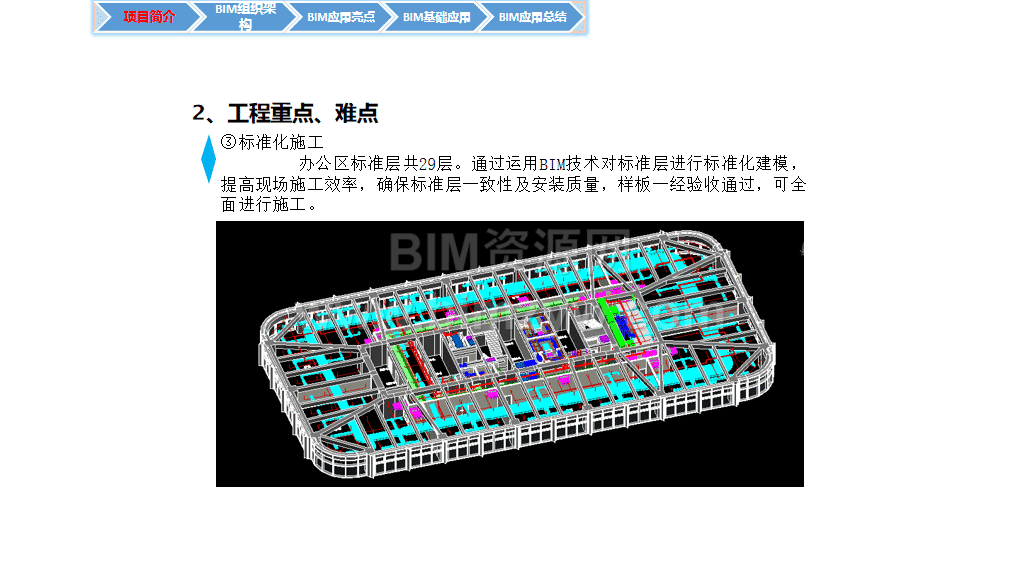

标准层标准化推广：以办公标准层为样板，通过BIM标准化建模确定管线排布方案与安装工艺，样板层验收通过后全面推广，确保29层标准层施工质量一致，提高施工效率。

过程管控与创新应用：拓展BIM价值边界

预制化加工提质增效：针对复杂管段提前进行BIM深化排布，生成预制加工图，在工厂完成管段预制后运输至现场组装，减少现场焊接与切割工作量，提高安装精度与施工速度，累计实现30万元经济效益。
质量安全动态管控：通过EBIM平台整合质量缺陷、安全风险等数据，建立可追溯记录，实时跟踪问题整改情况；利用移动终端现场调取BIM模型与施工图纸，便捷开展巡检与验收，确保施工过程合规。
物料与变更管理：从BIM模型中精准提取电缆桥架、管道等材料用量，编制物资需求计划，实现材料精准采购；针对设计变更，及时更新BIM模型，对比变更前后管线排布差异，生成变更洽商文件，确保施工与设计一致。
