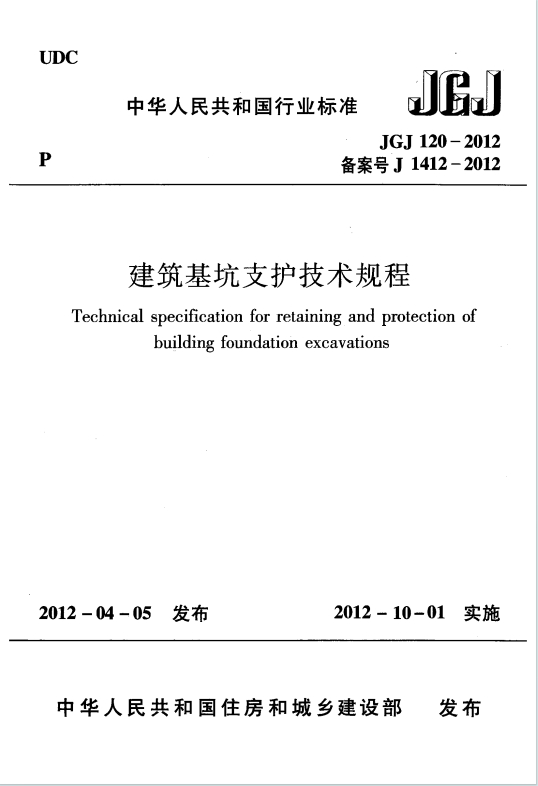

JGJ120-2012《建筑基坑支护技术规程》百度网盘PDF电子版下载

1. 规程概况
   • 修订背景：依据原建设部相关计划修订，吸收了实践经验与国内外先进标准，共包含基本规定、各类支护结构设计施工、地下水控制、基坑开挖与监测等核心内容，新增双排桩、复合土钉墙等支护形式，强调变形控制与地下水资源保护。
   • 强制条文：第 3.1.2、8.1.3、8.1.4、8.1.5、8.2.2 条为强制性条文，需严格执行，由住建部负责管理和解释，中国建筑科学研究院负责具体技术内容答疑。
2. 基本规定
   • 设计原则：基坑支护设计使用期限不少于 1 年，需满足保护周边环境和提供施工空间的功能，按破坏后果划分为一级、二级、三级安全等级，需进行承载能力和正常使用两类极限状态验算，明确了荷载组合、结构重要性系数及变形控制值的确定原则。
   • 勘察与环境调查：勘察范围需覆盖基坑外不小于 1 倍基坑深度区域，锚杆工程需扩大至 2 倍深度；需查明周边建筑物、地下管线、道路等环境条件，为支护设计提供依据。
   • 支护选型：综合基坑深度、土性、周边环境等因素，支挡式结构适用于深浅基坑，土钉墙适用于非软土且深度有限的基坑，重力式水泥土墙适用于淤泥类土层且深度不大于 7m 的基坑，也可采用组合支护形式。
   • 水平荷载：土压力计算可采用朗肯或库仑理论，需考虑周边建筑物、施工荷载等附加荷载的影响，明确了不同土层的土压力分算、合算方法及抗剪强度指标选用规则。
3. 各类支护结构设计与施工
   • 支挡式结构：包含排桩、地下连续墙、锚杆、内支撑、双排桩等形式。排桩需验算承载力与构造，地下连续墙要保证槽段连接与墙体质量，锚杆需进行抗拔承载力验算，内支撑需考虑预加轴力与变形协调，双排桩按刚架结构分析并验算嵌固稳定性。
   • 土钉墙：需验算整体滑动和坑底隆起稳定性，确定单根土钉抗拔承载力，明确土钉及面层的构造要求，复合土钉墙可结合预应力锚杆、微型桩等提升支护性能。
   • 重力式水泥土墙：按重力式结构验算滑移、倾覆、整体滑动等稳定性，控制墙体正截面应力，采用格栅或实体形式，保证桩体搭接与墙体强度。
4. 地下水控制
   • 方法选择：可采用截水、降水、集水明排或组合方式，截水帷幕分落底式和悬挂式，降水可选用管井、真空井点等，需验算降水引起的地层变形，必要时采取回灌措施。
   • 技术要求：截水帷幕需保证搭接长度与渗透稳定性，降水需计算涌水量与水位降深，集水明排需设置合理的排水沟与集水井。
5. 基坑开挖与监测
   • 开挖要求：遵循先支撑后开挖、分层分段的原则，严禁超挖，软土基坑需对称均衡开挖，禁止在支护结构未达设计要求时违规作业，明确基坑使用期的维护与应急措施。
   • 监测规定：一级、二级支护必须监测支护结构水平位移和周边环境沉降，其余监测项目按需选择，需设定监测点、频次及报警值，及时反馈数据并处理险情。
