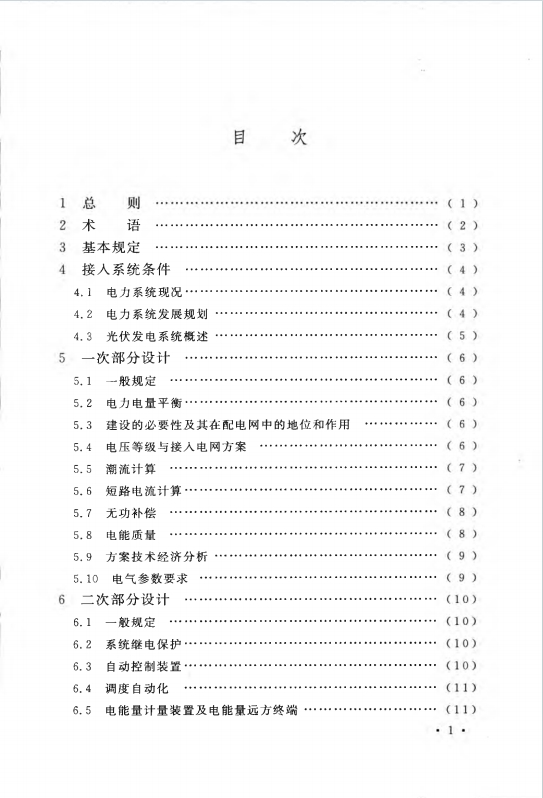

核心内容框架

1. 设计基础与接入条件
   • 设计原则：统筹兼顾建设规模、工程特点与配电网条件，通过技术经济比较确定方案，优先选用高效、低耗、高可靠性的电气产品。
   • 接入条件分析：需梳理电力系统现状（电源、负荷、电网接线等）和发展规划，明确光伏发电系统的地理位置、规模、出力特性、投产时间等核心信息。
   • 特殊要求：采用 T 接方式接入时，需专项分析对潮流、电能质量及继电保护的影响；10kV 接入系统可根据需求开展无功补偿和电能质量专题研究。
2. 一次部分设计核心要求
   • 电压等级与接入方案：根据系统规模、配电网地位及接入条件确定接入电压等级，提出出线方向、回路数、导线截面等方案并比选；总容量超上一级变压器供电区域最大负荷 25%，或额定电流与并网点短路电流比超 10% 时，需专项研究无功补偿和电能质量。
   • 电气计算：需完成电力电量平衡（按季 / 月分析）、潮流计算（覆盖正常、检修、事故及光伏最大出力时段）、短路电流计算（本期及远景最大运行方式），校验线路功率和节点电压是否越限。
   • 无功补偿与电能质量：逆变器功率因数需在 0.95（超前）-0.95（滞后）连续可调，不足时配置自动或动态无功补偿装置；电能质量（谐波、电压偏差、波动闪变等）需符合 GB/T 14549 等国标，公共连接点直流分量≤交流额定值 0.5%，并装设在线监测装置。
3. 二次部分设计核心要求
   • 继电保护：10kV（6kV）接入系统需配置专用继电保护装置，380V 接入系统可采用熔断器或断路器；接入后需校验相邻线路保护，双侧电源线路需按对应要求配置保护。
   • 自动控制：必须配置主动和被动防孤岛保护各一种，检测到孤岛时断开与电网连接；不可逆并网系统需配置逆向功率保护（逆向电流超 5% 额定输出时 2s 内降出力或停机）；计划性孤岛系统需配置频率、电压控制装置。
   • 调度自动化与计量：10kV（6kV）接入系统需按调度要求配置远动设备，上传并网状态、功率、电压等信息，配置二次安全防护设备；计量装置需具备双向有功和四象限无功计量功能，关口表准确度等级不低于有功 0.5S 级、无功 2.0 级。
   • 通信系统：10kV（6kV）接入系统需具备一路可靠的调度通信通道，通信方案结合调度关系、容量、电压等级及现有通信网络确定。
