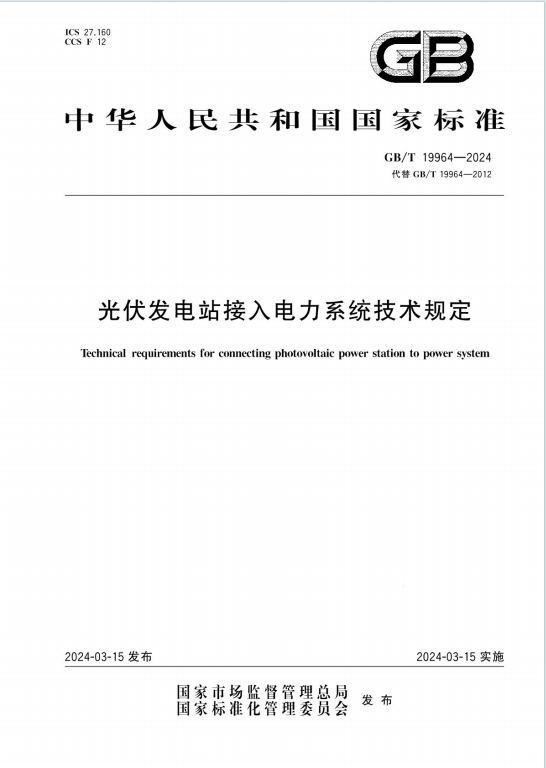

GB/T19964-2024《光伏发电站接入电力系统技术规定》百度网盘PDF电子版下载

核心内容框架

1. 功率控制要求
   • 有功功率：需具备调频调峰能力，有功功率可连续平滑调节，支持多种控制模式；新增一次调频要求，频率偏差超死区（±0.02-0.06Hz）时按公式调节，调频系数 10-50，响应时间≤5s，50Hz 以上需减功（限幅≥10% 额定功率），50Hz 以下需增功（限幅≥6% 额定功率）。
   • 无功电压：逆变器功率因数在 0.95（超前）-0.95（滞后）动态可调，无功容量需满足系统分层分区平衡；配置无功 / 电压控制系统，支持定电压、定功率因数等模式，可协调逆变器与无功补偿装置调节并网点电压。
2. 故障穿越与运行适应性
   • 故障穿越：新增高电压穿越和连续故障穿越要求，低电压穿越需在电压跌至 0 时运行 150ms、20% 标称电压时运行 625ms，且对称 / 不对称故障时需提供动态无功支撑（电流上升时间≤30ms）；高电压穿越需在 110%-130% 标称电压区间按对应时长运行；需具备连续 2 次低电压穿越或 3 次低 – 高电压穿越能力。
   • 运行适应性：电压 90%-110% 标称电压时正常运行，频率 48.5-50.5Hz 连续运行，其他频率区间需满足对应运行时长；新增低短路比运行适应性要求，弱交流系统需加强同步支撑；近区有串联补偿装置等场景需开展次 / 超同步振荡专题研究。
3. 关键新增要求
   • 功率预测：需配置预测系统，具备中期（0-240h）、短期（0-72h）、超短期（15min-4h）预测功能，短期月均准确率≥85%，超短期第 4h≥90%，按规定频次向调度上报预测结果及开机容量、气象数据。
   • 二次系统：继电保护需符合相关标准，配置独立防孤岛保护（动作时间≤2s）；调度自动化需配置监控、功率控制等系统，220kV 及以上电站需双光缆通信通道，网络安全防护需满足等级保护要求。
   • 测试评价：接入前需完成模型验证，并网后 6 个月内提交运行特性测试报告；设备改造或参数修改后需重新测试，测试内容含电能质量、故障穿越、功率控制等。
4. 电能质量与仿真模型
   • 电能质量：公共连接点电压偏差、谐波、闪变等需符合对应国标，需配置实时监测设备，不达标时需安装治理设备。
   • 仿真模型：需建立机电 / 电磁暂态、短路电流计算模型并验证，设备改造或参数修改后需更新模型并重新验证。
