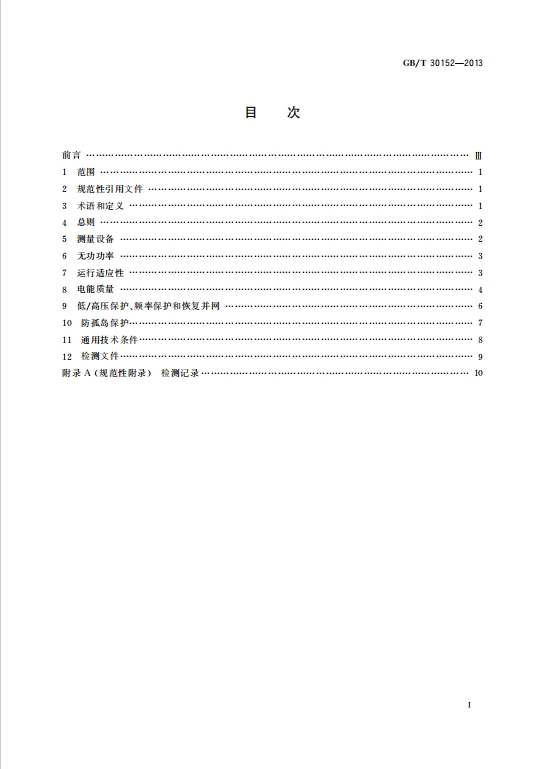

核心内容框架

1. 检测基础要求
   • 适用范围：仅针对 380V 并网及 10 (6) kV 用户侧并网的新建、改建、扩建光伏发电系统。
   • 核心原则：并网性能需符合 GB/T 29319 规定，检测以整个发电系统为对象，更换不同型号或半数以上同型号变压器 / 逆变器时需重新检测。
   • 测量设备：电压互感器、电流互感器、数据采集装置等准确度需达标，数据采集装置通道带宽不小于 10MHz。
2. 核心检测项目及要求
   • 无功功率：检测不同有功功率输出区间（10%-40%、40%-60%、60% 以上）的功率因数调节能力（滞后 0.95 至超前 0.95），验证无功功率随并网点电压自动变化的正确性。
   • 运行适应性：通过电网模拟装置测试电压（86%-109% UN）、频率（49.55Hz-50.15Hz）适应性，以及电网谐波、三相不平衡等电能质量异常时的运行稳定性，记录运行或脱网时间。
   • 电能质量：检测三相电压 / 电流不平衡度、电压闪变、电流谐波（至第 50 次）、间谐波（最高频率 2kHz）及直流分量，各指标需符合对应电能质量国家标准。
   • 保护功能：包括低 / 高压保护（电压 49%-136% UN 阶跃测试跳闸时间）、频率保护（47.45Hz-50.25Hz 阶跃测试）、恢复并网功能（电压 / 频率恢复后可调时延后重新并网）。
   • 防孤岛保护：采用 RLC 负载模拟谐振场景，检测系统非计划性孤岛时的脱网性能，要求 2s 内停止供电，需覆盖不同有功 / 无功功率偏差工况。
3. 通用技术条件与检测文件
   • 通用技术：检测防雷接地（符合 GB/T 21431）、电磁兼容、设备耐压（符合 DL/T 474.4），并检查安全标识（符合 GB 2894）。
   • 检测文件：需记录被测系统参数、检测设备信息、环境参数及检测结果，原始记录需经相关人员签名，最终形成含各项检测数据的正式报告。
